Control 47HC

Loa Treo Trần Cao

Control 47HC
Hình ảnh lớn hơn

Loa Trần Cao

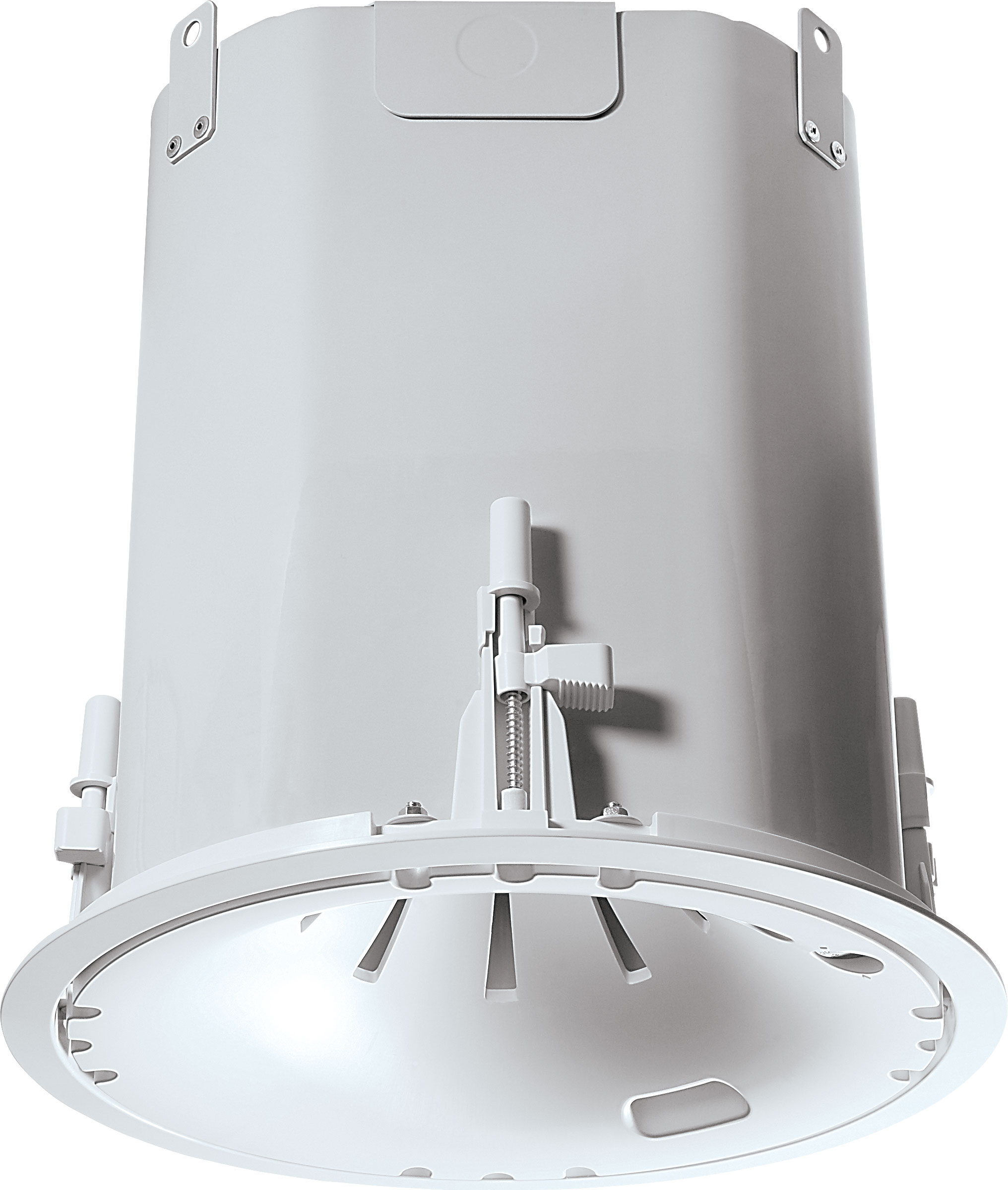

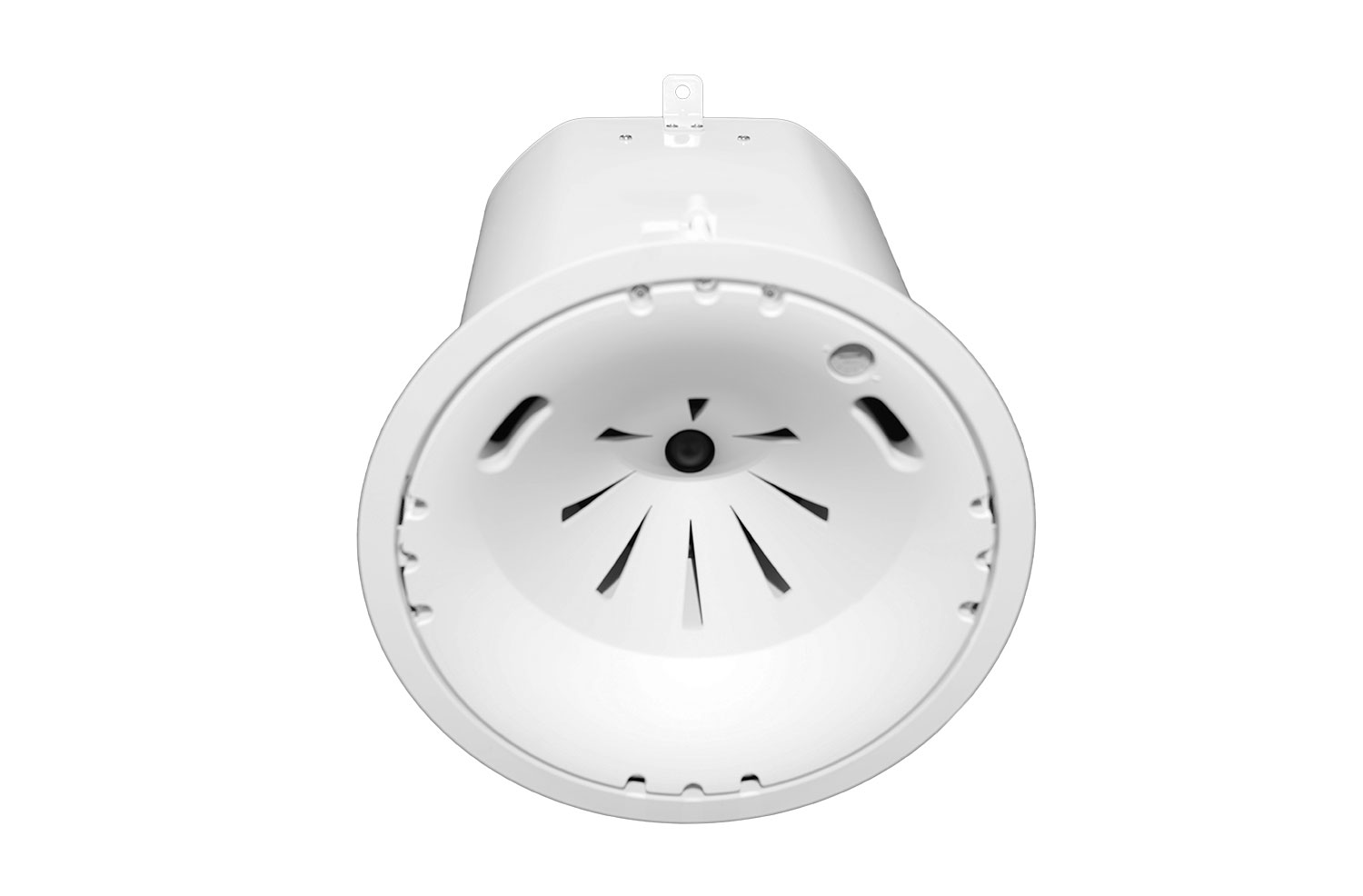

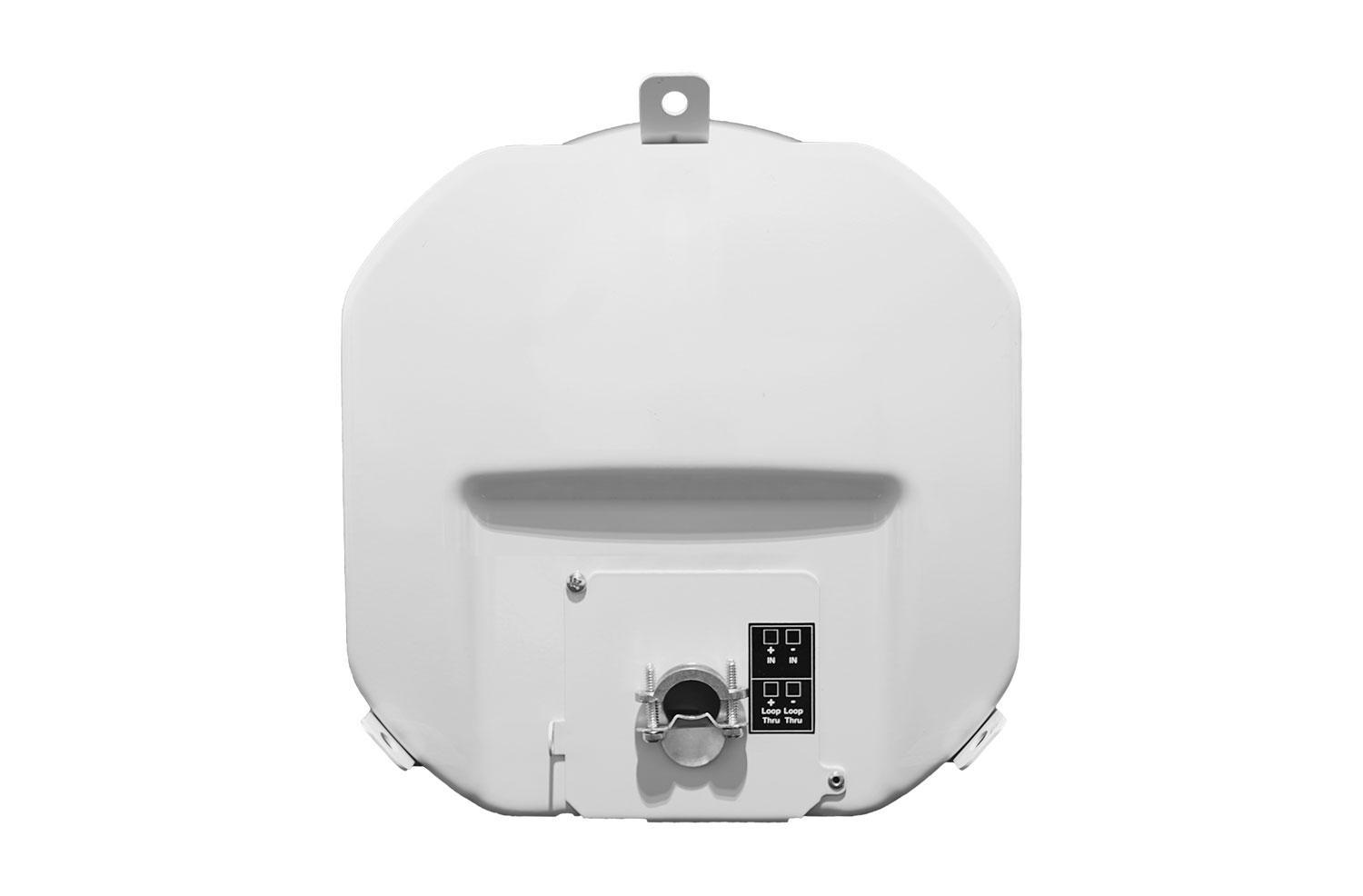

Control 47HC có hình thức phát hẹp 75° lý tưởng để sử dụng trong các không gian có tính chất dội âm cao và ứng dụng trần cao. Hình thức phát tập trung này giúp giảm thiểu âm thanh phản xạ từ các bề mặt phòng cũng như các bất thường về thời gian đến từ các loa liền kề, dẫn đến cải thiện độ rõ ràng của lời nói. Control 47HC có cùng đặc tính âm học với Control 47C/T và lý tưởng cho các trung tâm vận chuyển bận rộn hoặc các không gian trung tâm hội nghị lớn.

Tính năng

  • Mẫu Phủ Sóng Hẹp Được Xác Định Rõ Ràng, Lý Tưởng cho Trần Cao
  • Cải Thiện Chất Lượng Âm Thanh/Độ Rõ Ràng trong Các Không Gian Có Tiếng Vang
  • Công Nghệ Conical RBI® Độc Quyền để Kiểm Soát Mẫu Nhất Quán
  • Thiết kế thanh lịch phù hợp với mọi không gian nội thất

Tải xuống

Specifications
  Kích thước Đã tải lên
file type icon Control 47HC Spec Sheet
cập nhật: Thg 4 2019
300 KB Thg 4 2019
Manuals
  Phiên bản Kích thước Đã tải lên
file type icon Ceiling Speaker Accessory Guide
phiên bản A, cập nhật: Thg 5 2026
100 KB Thg 5 2026
Brochures
  Phiên bản Ngôn ngữ Kích thước Đã tải lên
file type icon Control Contractor Brochure (2026)
en cập nhật: Thg 3 2026
  en  20 MB Thg 3 2026
file type icon Control Contractor Brochure (2025)
en phiên bản A, cập nhật: Thg 3 2026
en  20 MB Thg 3 2026
file type icon Control Contractor Brochure (2024)
en phiên bản D, cập nhật: Thg 2 2024
en  10 MB Thg 2 2024
file type icon Control 40 Brochure
cập nhật: Thg 9 2019
    700 KB Thg 9 2019
CAD Drawings
  Phiên bản Kích thước Đã tải lên
file type icon Control 47HC & 40CST 2D Drawing
phiên bản B, cập nhật: Thg 11 2020
200 KB Thg 11 2020
file type icon Control 47HC & 40CST 3D Drawing
phiên bản B, cập nhật: Thg 11 2020
2 MB Thg 11 2020
Compliances
  Kích thước Đã tải lên
200 KB Thg 10 2019
file type icon JBL Control Series Passive Speakers DoC
cập nhật: Thg 12 2019
200 KB Thg 12 2019
Software
  Phiên bản Kích thước Đã tải lên
Windows download icon Distributed System Design (DSD)
phiên bản 3.9, cập nhật: Thg 11 2025
3.9   600 KB Thg 11 2025
Simulation Data
  Kích thước Đã tải lên
file type icon Ease SPK/DLL Files - Full JBL Pro Line
cập nhật: Thg 5 2024
20 MB Thg 5 2024
User Guides
  Kích thước Đã tải lên
file type icon Control 40 Users Guide
cập nhật: Thg 10 2020
900 KB Thg 10 2020
Accessories
  Kích thước Đã tải lên
200 KB Thg 9 2021
Technical Papers
  Ngôn ngữ Kích thước Đã tải lên
file type icon C40 RBI White Paper
en cập nhật: Thg 8 2021
en  1 MB Thg 8 2021
Ease Data
  Phiên bản Kích thước Đã tải lên
file type icon Authorized EASE ADDRESS files
cập nhật: Thg 8 2021
  1 MB Thg 8 2021
file type icon Full EASE ADDRESS Software with JBL Speaker Data
phiên bản A, cập nhật: Thg 12 2021
10 MB Thg 12 2021
Images
  Kích thước Đã tải lên
file type icon Control 47HC 04
cập nhật: Thg 4 2019
40 KB Thg 4 2019
file type icon Control 47HC 03
cập nhật: Thg 4 2019
40 KB Thg 4 2019
file type icon Control 47HC 02
cập nhật: Thg 4 2019
100 KB Thg 4 2019
file type icon Control 47HC 01
cập nhật: Thg 4 2019
50 KB Thg 4 2019
file type icon Control 47HC HiRes
cập nhật: Thg 4 2019
300 KB Thg 4 2019
Speaker Tunings
  Phiên bản Kích thước Đã tải lên
file type icon Commercial, CBT, and AWC Tunings 220616
phiên bản A, cập nhật: Thg 5 2023
600 KB Thg 5 2023

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range 55 Hz - 17 kHz
Power Rating IEC System Long-Term Ratings (low-Z direct):
150 Watts Continuous Program Power
75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity 93 dB (1kHz - 16 kHz)
Transformer Taps 60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle 75° conical, constant directivity
Impedance 8 ohms (in bypass mode)
Drivers LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs Three, on top panel
Dimensions (Diameter x Depth) 332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m) 112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color White
Safety Agency Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan formed steel (included "blind-mount")
Baffle/Rim ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size 307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage Yes, backcan included

Phụ kiện

MTC-48TRx12 | Ray Lắp Ráp cho Gạch Trần 4' x 4'
MTC-48TRx12 Main photo
Hình ảnh lớn hơn
MTC-48TRx12 detail thumbnail #1

Tile Rail cho Gạch Trần 4' x 4'

MTC-48TRx12 là một thanh rail phụ kiện để lắp đặt nhiều loa trần của JBL vào gạch trần 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) trong các ứng dụng trần treo.

  • Có thể được sử dụng với bất kỳ loa trần JBL nào có hệ thống lắp đặt C-ring/tile-rail.
    Bao gồm (tại lúc phát hành sản phẩm):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • Không dành cho các loa JBL được lắp đặt bằng tile bridges (chẳng hạn như CSS Series, 8138, C227C/CT, C300 Series models). Liên hệ Dịch vụ Khách hàng JBL Professional để biết danh sách tương thích cập nhật nhất.
  • Rãnh V ngược cung cấp hỗ trợ cho lưới tile rail trong trường hợp tile bị hỏng đồng thời giảm truyền rung động tới – và tiếng kêu từ – hệ thống lưới tile trần.
  • Độ dày kim loại 1,2 mm (0,05 in) cung cấp hỗ trợ bổ sung cần thiết cho khoảng dài.
  • Nhiều lỗ lắp đặt C-ring. Các vị trí lỗ bổ sung có thể được khoan bởi nhân viên lắp đặt.
  • Một MTC-48TRx12 là một gói chứa 12 tile rails, đủ cho 6 loa (2 cho mỗi loa).
