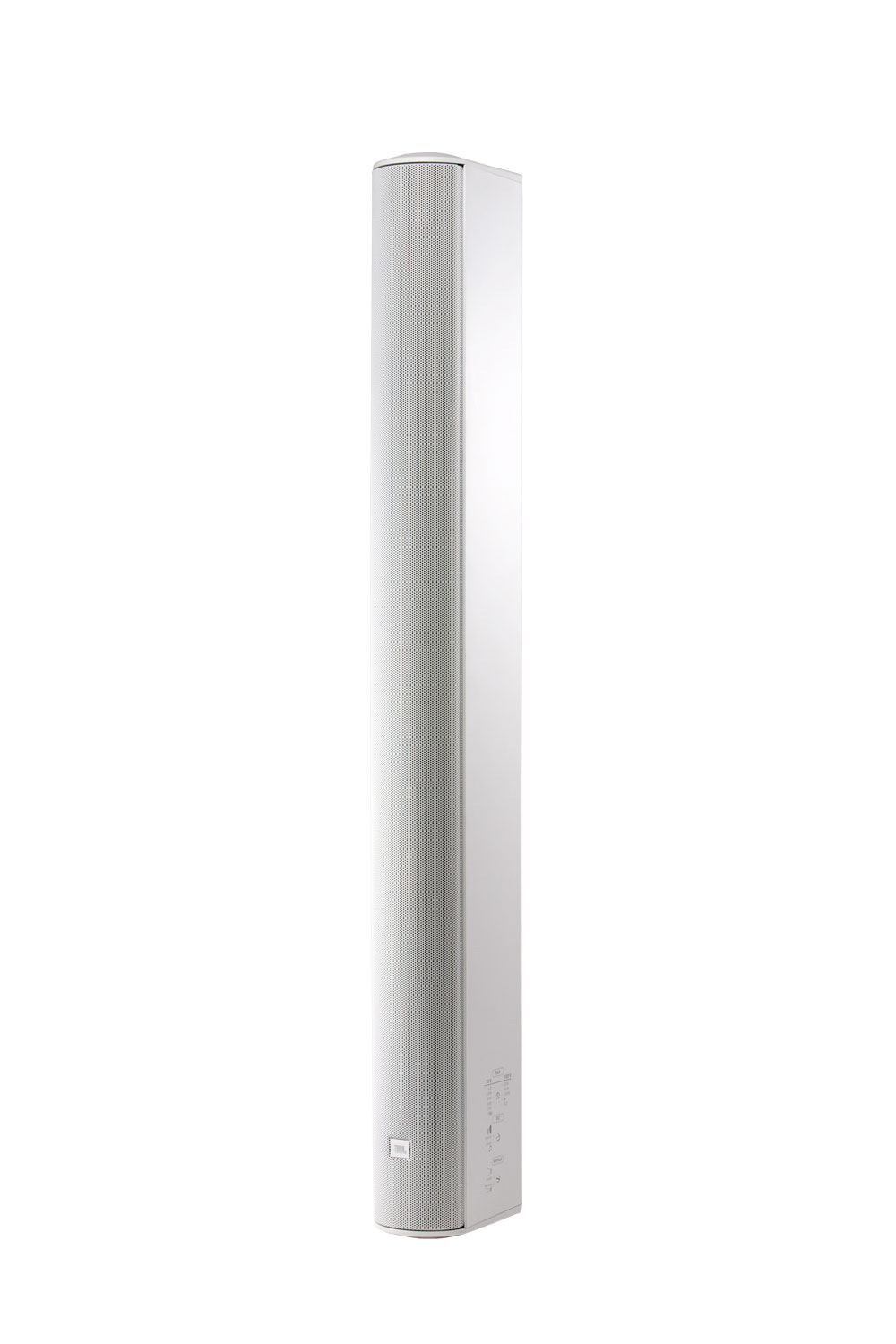

JBL Professional CBT 100LA-1

รูปภาพขนาดใหญ่

Constant Beamwidth Technology™ Line Array Column Loudspeaker with Sixteen 50 mm (2 in) Drivers. With improved mounting bracket for enhanced aiming flexibility.

The CBT 100LA-1, with Constant Beamwidth Technology™, represents a breakthrough in pattern control consistency, utilizing complex analog delay beam-forming and amplitude tapering to accomplish superior, consistent vertical coverage without the narrow vertical beaming and out-of-coverage lobing that are typical of straight form-factor column speakers.

คุณสมบัติ

Patent-pending Constant Beamwidth Technology™ provides constant directivity up to the highest frequencies and reduces out-of-coverage lobing.
Vertical pattern coverage switchable between 40° for medium-throw coverage and 15° for
long-throw applications.
Switchable voicing provides flat response in music mode or mid-range presence peak in speech mode.
Dynamic SonicGuard™ overload protection
Swivel (pan)/tilt wall bracket included.
Built-in 70V/100V transformer, plus 8 ohm direct capability.

การดาวน์โหลด

Specifications

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
CBT 100LA-1 Spec Sheet เวอร์ชัน B, อัปเดต: มี.ค. 2026	B	8.39 เมกะไบต์	มี.ค. 2026

Brochures

	ภาษา	ขนาด	อัปโหลดแล้ว
CBT Brochure อัปเดต: ต.ค. 2020		973 กิโลไบต์	ต.ค. 2020
Loudspeakers for Sports Facilities อัปเดต: ก.ค. 2024		5.71 เมกะไบต์	ก.ค. 2024

CAD Drawings

	ขนาด	อัปโหลดแล้ว
CBT 3D DXF Drawings อัปเดต: ต.ค. 2020	8.14 เมกะไบต์	ต.ค. 2020
CBT 50LA-1/100LA-1 Wall Bracket PDF อัปเดต: ต.ค. 2020	33.2 กิโลไบต์	ต.ค. 2020
CBT 50LA-1/100LA-1 Wall Bracket - DWG อัปเดต: มี.ค. 2025	3.63 เมกะไบต์	มี.ค. 2025
CBT 2D DXF/PDF Drawing อัปเดต: ต.ค. 2020	1.23 เมกะไบต์	ต.ค. 2020

Compliances

	ขนาด	อัปโหลดแล้ว
CBT-1 Series Declaration of Conformity อัปเดต: ต.ค. 2019	144 กิโลไบต์	ต.ค. 2019

Software

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
CBT Calculator เวอร์ชัน 1.3.0.1, เผยแพร่: ส.ค. 2023	1.3.0.1	3.66 เมกะไบต์	ส.ค. 2023

Tech Notes

	ขนาด	อัปโหลดแล้ว
Tech Note: Volume 1, #35 อัปเดต: ต.ค. 2020	2.23 เมกะไบต์	ต.ค. 2020

Install Guides

	ขนาด	อัปโหลดแล้ว
MTC-PC2 & MTC-PC3 Installation อัปเดต: เม.ย. 2025	58.7 กิโลไบต์	เม.ย. 2025
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers อัปเดต: ก.พ. 2026	440 กิโลไบต์	ก.พ. 2026
CBT Quick Start Guide อัปเดต: ต.ค. 2020	1.15 เมกะไบต์	ต.ค. 2020
CBT 50LA-1/100LA-1 Bracket Installation Guide อัปเดต: ต.ค. 2020	277 กิโลไบต์	ต.ค. 2020
CBT Stand-Mount Bracket Guide อัปเดต: ต.ค. 2020	476 กิโลไบต์	ต.ค. 2020

Information documents

	ขนาด	อัปโหลดแล้ว
CBT Cabinet Painting Instructions อัปเดต: ต.ค. 2019	17.2 กิโลไบต์	ต.ค. 2019

Images

	ขนาด	อัปโหลดแล้ว
CBT Family Hi-Res Image อัปเดต: ต.ค. 2019	237 กิโลไบต์	ต.ค. 2019
CBT 100LA Hi Res Image อัปเดต: ต.ค. 2020	72.9 กิโลไบต์	ต.ค. 2020

Speaker Tunings

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Commercial, CBT, and AWC Tunings 220616 เวอร์ชัน A, อัปเดต: พ.ค. 2023	A	557 กิโลไบต์	พ.ค. 2023

Application Guides

	ภาษา	ขนาด	อัปโหลดแล้ว
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns อัปเดต: ต.ค. 2022		8.48 เมกะไบต์	ต.ค. 2022

EASE Files

	ขนาด	อัปโหลดแล้ว
CBT 50, 100 and 200 GLL Files อัปเดต: พ.ค. 2024	8.41 เมกะไบต์	พ.ค. 2024

FAQs

	ขนาด	อัปโหลดแล้ว
CBT Frequently Asked Questions อัปเดต: ต.ค. 2020	193 กิโลไบต์	ต.ค. 2020

Accessories

	ขนาด	อัปโหลดแล้ว
CBT Suspension Bracket อัปเดต: ต.ค. 2020	305 กิโลไบต์	ต.ค. 2020

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

Drivers	Sixteen 50 mm (2 in) Full-Range
Frequency Range (-10dB)	80 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 15° (±10°), Broad Mode: 40° (±10°), Horizontal: 150°(±20°)
Sensitivity	Narrow: (speech mode) 96 dB (2 kHz - 14 kHz )(music mode) 93 dB (300 Hz - 18 kHz)Broad: (speech mode) 93 dB (2 kHz - 14 kHz)(music mode) 90 dB (300 Hz - 18 kHz)
Impedance	5 ohms (in Thru mode)
Power Capacity	325 W (1300W peak), 2 hrs 200 W (800W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 121 dB cont ave (127 peak)(music mode) 118 dB cont ave (124 peak)Broad: (speech mode) 118 dB cont ave (124 peak)(music mode) 115 dB cont ave (121 peak)
Transformer Taps	120W, 60W, 30W (15W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or White (-WH)
Insert Points	18 M6 insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points. Eighteen threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	1000 x 98.5 x 153(39.4 in x 3.8 in x 6.0 in)
Net Weight	7.2 kg (15.8 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
