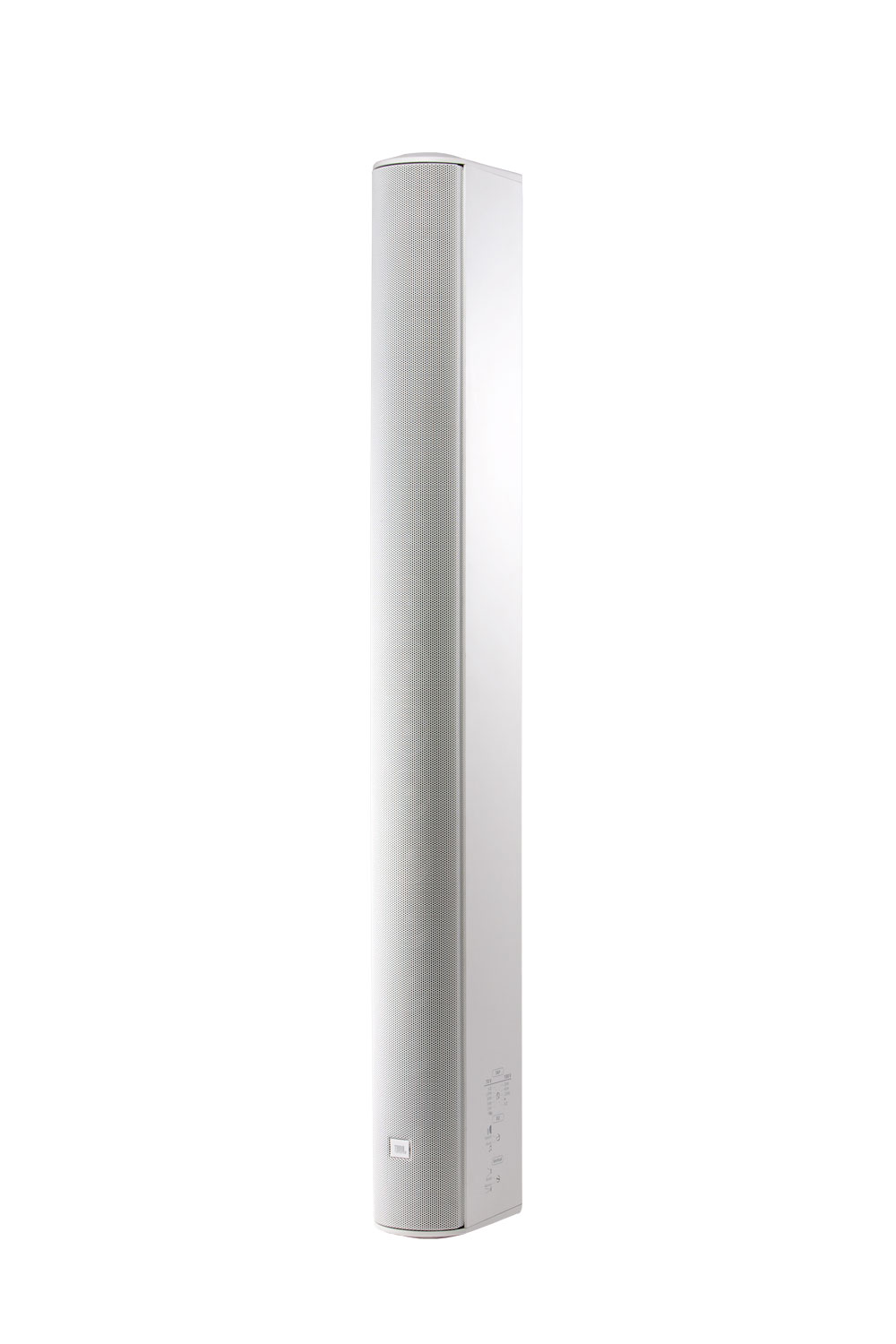

JBL Professional CBT 100LA-1

Większe obrazy

Kolumnowy głośnik liniowy z technologią Constant Beamwidth Technology™, wyposażony w szesnaście przetworników 50 mm (2 cale). Ulepszony uchwyt montażowy zapewniający większą elastyczność ukierunkowania.

CBT 100LA-1 z technologią Constant Beamwidth Technology™ stanowi przełom w zakresie spójności kontroli charakterystyki kierunkowej — wykorzystuje złożone analogowe kształtowanie wiązki z opóźnieniami oraz stopniowanie amplitudy, aby uzyskać doskonałe, jednorodne pokrycie w płaszczyźnie pionowej, bez wąskiego pionowego skupiania wiązki i powstawania listków bocznych poza obszarem pokrycia, typowych dla kolumn o prostej konstrukcji.

Funkcje

Zgłoszona do opatentowania technologia Constant Beamwidth Technology™ zapewnia stałą kierunkowość aż do najwyższych częstotliwości i redukuje listki boczne poza obszarem pokrycia.
Pionowa charakterystyka pokrycia przełączana między 40° dla średniego zasięgu i 15° dla
zastosowań dalekiego zasięgu.
Przełączalne profile barwy zapewniają płaską charakterystykę w trybie muzycznym lub podbicie średnich częstotliwości w trybie mowy.
Dynamiczne zabezpieczenie przeciwprzeciążeniowe SonicGuard™
Uchwyt ścienny z regulacją obrotu (pan) i pochylenia w zestawie.
Wbudowany transformator 70V/100V oraz możliwość pracy bezpośredniej 8 omów.

Pobrania

Specifications

	Wersja	Rozmiar	Przesłano
CBT 100LA-1 Spec Sheet wersja B, zaktualizowano: mar 2026	B	8,39 MB	mar 2026

Brochures

	Język	Rozmiar	Przesłano
CBT Brochure zaktualizowano: paź 2020		973 KB	paź 2020
Loudspeakers for Sports Facilities zaktualizowano: lip 2024		5,71 MB	lip 2024

CAD Drawings

	Rozmiar	Przesłano
CBT 3D DXF Drawings zaktualizowano: paź 2020	8,14 MB	paź 2020
CBT 50LA-1/100LA-1 Wall Bracket PDF zaktualizowano: paź 2020	33,2 KB	paź 2020
CBT 50LA-1/100LA-1 Wall Bracket - DWG zaktualizowano: mar 2025	3,63 MB	mar 2025
CBT 2D DXF/PDF Drawing zaktualizowano: paź 2020	1,23 MB	paź 2020

Compliances

	Rozmiar	Przesłano
CBT-1 Series - UKCA Declaration of Conformity zaktualizowano: sie 2026	437 KB	sie 2026
CBT-1 Series - EU Declaration of Conformity zaktualizowano: sie 2026	508 KB	sie 2026

Software

	Wersja	Rozmiar	Przesłano
CBT Calculator wersja 1.3.0.1, wydano: sie 2023	1.3.0.1	3,66 MB	sie 2023

Tech Notes

	Rozmiar	Przesłano
Tech Note: Volume 1, #35 zaktualizowano: paź 2020	2,23 MB	paź 2020

Install Guides

	Rozmiar	Przesłano
MTC-PC2 & MTC-PC3 Installation zaktualizowano: kwi 2025	58,7 KB	kwi 2025
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers zaktualizowano: lut 2026	440 KB	lut 2026
CBT Quick Start Guide zaktualizowano: paź 2020	1,15 MB	paź 2020
CBT 50LA-1/100LA-1 Bracket Installation Guide zaktualizowano: paź 2020	277 KB	paź 2020
CBT Stand-Mount Bracket Guide zaktualizowano: paź 2020	476 KB	paź 2020

Information documents

	Rozmiar	Przesłano
CBT Cabinet Painting Instructions zaktualizowano: paź 2019	17,2 KB	paź 2019

Images

	Rozmiar	Przesłano
CBT Family Hi-Res Image zaktualizowano: paź 2019	237 KB	paź 2019
CBT 100LA Hi Res Image zaktualizowano: paź 2020	72,9 KB	paź 2020

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Application Guides

	Język	Rozmiar	Przesłano
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns zaktualizowano: paź 2022		8,48 MB	paź 2022

EASE Files

	Rozmiar	Przesłano
CBT 50, 100 and 200 GLL Files zaktualizowano: maj 2024	8,41 MB	maj 2024

FAQs

	Rozmiar	Przesłano
CBT Frequently Asked Questions zaktualizowano: paź 2020	193 KB	paź 2020

Accessories

	Rozmiar	Przesłano
CBT Suspension Bracket zaktualizowano: paź 2020	305 KB	paź 2020

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Drivers	Sixteen 50 mm (2 in) Full-Range
Frequency Range (-10dB)	80 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 15° (±10°), Broad Mode: 40° (±10°), Horizontal: 150°(±20°)
Sensitivity	Narrow: (speech mode) 96 dB (2 kHz - 14 kHz )(music mode) 93 dB (300 Hz - 18 kHz)Broad: (speech mode) 93 dB (2 kHz - 14 kHz)(music mode) 90 dB (300 Hz - 18 kHz)
Impedance	5 ohms (in Thru mode)
Power Capacity	325 W (1300W peak), 2 hrs 200 W (800W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 121 dB cont ave (127 peak)(music mode) 118 dB cont ave (124 peak)Broad: (speech mode) 118 dB cont ave (124 peak)(music mode) 115 dB cont ave (121 peak)
Transformer Taps	120W, 60W, 30W (15W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or White (-WH)
Insert Points	18 M6 insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points. Eighteen threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	1000 x 98.5 x 153(39.4 in x 3.8 in x 6.0 in)
Net Weight	7.2 kg (15.8 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
