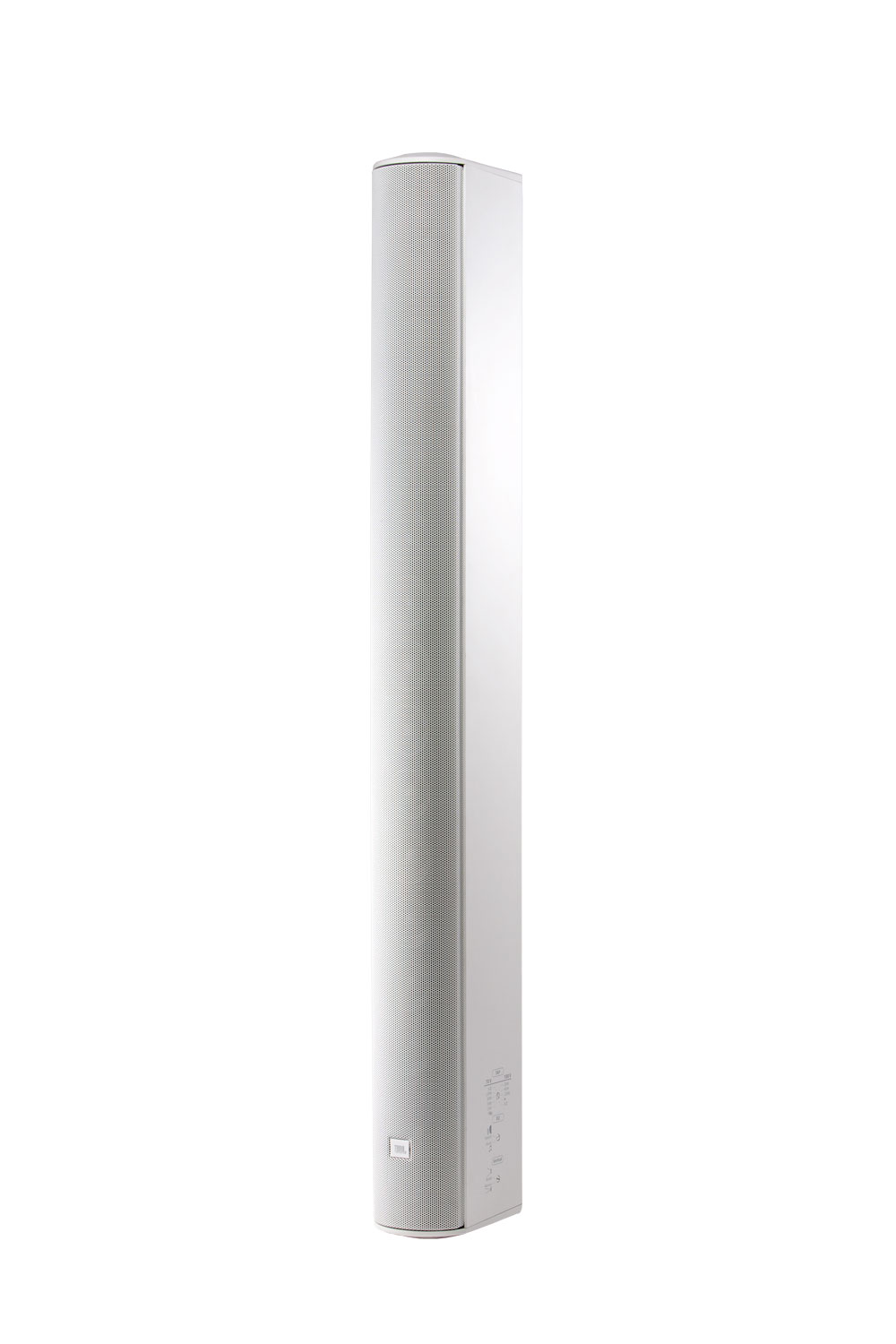

JBL Professional CBT 100LA-1

큰 이미지

Constant Beamwidth Technology™ Line Array Column Loudspeaker with Sixteen 50 mm (2 in) Drivers. With improved mounting bracket for enhanced aiming flexibility.

The CBT 100LA-1, with Constant Beamwidth Technology™, represents a breakthrough in pattern control consistency, utilizing complex analog delay beam-forming and amplitude tapering to accomplish superior, consistent vertical coverage without the narrow vertical beaming and out-of-coverage lobing that are typical of straight form-factor column speakers.

특징

Patent-pending Constant Beamwidth Technology™ provides constant directivity up to the highest frequencies and reduces out-of-coverage lobing.
Vertical pattern coverage switchable between 40° for medium-throw coverage and 15° for
long-throw applications.
Switchable voicing provides flat response in music mode or mid-range presence peak in speech mode.
Dynamic SonicGuard™ overload protection
Swivel (pan)/tilt wall bracket included.
Built-in 70V/100V transformer, plus 8 ohm direct capability.

다운로드

Specifications

	버전	크기	업로드 날짜
CBT 100LA-1 Spec Sheet 버전 B, 업데이트: 2026년 3월	B	8.39MB	2026년 3월

Brochures

	언어	크기	업로드 날짜
CBT Brochure 업데이트: 2020년 10월		973KB	2020년 10월
Loudspeakers for Sports Facilities 업데이트: 2024년 7월		5.71MB	2024년 7월

CAD Drawings

	크기	업로드 날짜
CBT 3D DXF Drawings 업데이트: 2020년 10월	8.14MB	2020년 10월
CBT 50LA-1/100LA-1 Wall Bracket PDF 업데이트: 2020년 10월	33.2KB	2020년 10월
CBT 50LA-1/100LA-1 Wall Bracket - DWG 업데이트: 2025년 3월	3.63MB	2025년 3월
CBT 2D DXF/PDF Drawing 업데이트: 2020년 10월	1.23MB	2020년 10월

Compliances

	크기	업로드 날짜
CBT-1 Series Declaration of Conformity 업데이트: 2019년 10월	144KB	2019년 10월

Software

	버전	크기	업로드 날짜
CBT Calculator 버전 1.3.0.1, 출시: 2023년 8월	1.3.0.1	3.66MB	2023년 8월

Tech Notes

	크기	업로드 날짜
Tech Note: Volume 1, #35 업데이트: 2020년 10월	2.23MB	2020년 10월

Install Guides

	크기	업로드 날짜
MTC-PC2 & MTC-PC3 Installation 업데이트: 2025년 4월	58.7KB	2025년 4월
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers 업데이트: 2026년 2월	440KB	2026년 2월
CBT Quick Start Guide 업데이트: 2020년 10월	1.15MB	2020년 10월
CBT 50LA-1/100LA-1 Bracket Installation Guide 업데이트: 2020년 10월	277KB	2020년 10월
CBT Stand-Mount Bracket Guide 업데이트: 2020년 10월	476KB	2020년 10월

Information documents

	크기	업로드 날짜
CBT Cabinet Painting Instructions 업데이트: 2019년 10월	17.2KB	2019년 10월

Images

	크기	업로드 날짜
CBT Family Hi-Res Image 업데이트: 2019년 10월	237KB	2019년 10월
CBT 100LA Hi Res Image 업데이트: 2020년 10월	72.9KB	2020년 10월

Speaker Tunings

	버전	크기	업로드 날짜
Commercial, CBT, and AWC Tunings 220616 버전 A, 업데이트: 2023년 5월	A	557KB	2023년 5월

Application Guides

	언어	크기	업로드 날짜
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns 업데이트: 2022년 10월		8.48MB	2022년 10월

EASE Files

	크기	업로드 날짜
CBT 50, 100 and 200 GLL Files 업데이트: 2024년 5월	8.41MB	2024년 5월

FAQs

	크기	업로드 날짜
CBT Frequently Asked Questions 업데이트: 2020년 10월	193KB	2020년 10월

Accessories

	크기	업로드 날짜
CBT Suspension Bracket 업데이트: 2020년 10월	305KB	2020년 10월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

부품 및 서비스

사양

Drivers	Sixteen 50 mm (2 in) Full-Range
Frequency Range (-10dB)	80 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 15° (±10°), Broad Mode: 40° (±10°), Horizontal: 150°(±20°)
Sensitivity	Narrow: (speech mode) 96 dB (2 kHz - 14 kHz )(music mode) 93 dB (300 Hz - 18 kHz)Broad: (speech mode) 93 dB (2 kHz - 14 kHz)(music mode) 90 dB (300 Hz - 18 kHz)
Impedance	5 ohms (in Thru mode)
Power Capacity	325 W (1300W peak), 2 hrs 200 W (800W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 121 dB cont ave (127 peak)(music mode) 118 dB cont ave (124 peak)Broad: (speech mode) 118 dB cont ave (124 peak)(music mode) 115 dB cont ave (121 peak)
Transformer Taps	120W, 60W, 30W (15W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or White (-WH)
Insert Points	18 M6 insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points. Eighteen threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	1000 x 98.5 x 153(39.4 in x 3.8 in x 6.0 in)
Net Weight	7.2 kg (15.8 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
