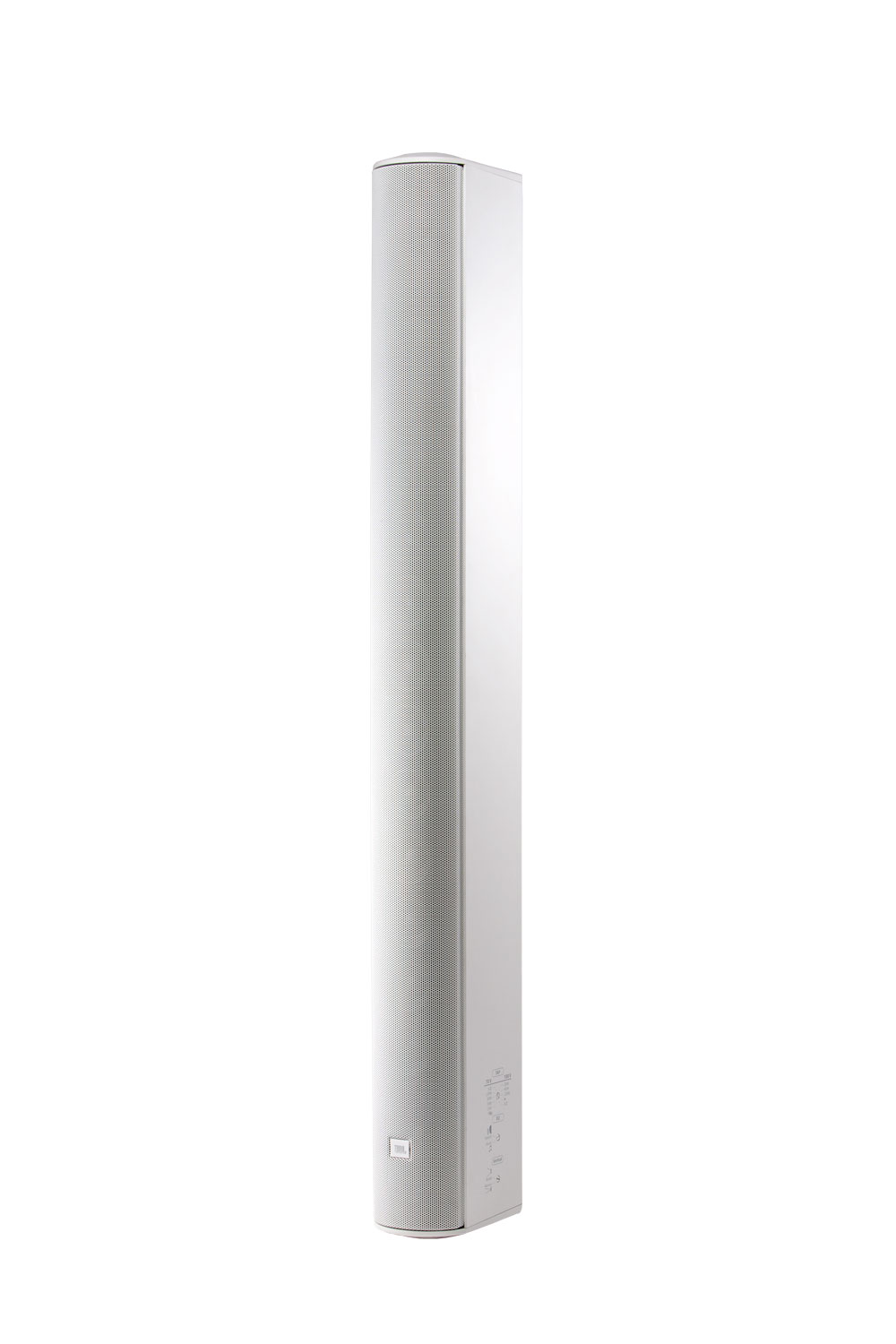

JBL Professional CBT 100LA-1

Größere Bilder

Säulenoptimiert für Anwendungen im Premium-Segment mit Constant Beamwidth Technology™ – Richtungsoptimierte Linienlautsprecher-Säule mit sechzehn 50-mm-Treibern (2 Zoll). Mit verbesserter Halterung für erhöhte Ausrichtungsflexibilität.

Der CBT 100LA-1 mit Constant Beamwidth Technology™ stellt einen Durchbruch in der Konsistenz der Musterregelung dar und nutzt komplexe analoge Verzögerungs-Beamforming und Amplituden-Verjüngung, um eine überlegene, gleichmäßige vertikale Abdeckung ohne die typische schmale vertikale Bündelung und Abdeckungslücken zu erreichen, die bei geraden Säulenlautsprechern üblich sind.

Eigenschaften

Patent-pending Constant Beamwidth Technology™ provides constant directivity up to the highest frequencies and reduces out-of-coverage lobing.
Vertical pattern coverage switchable between 40° for medium-throw coverage and 15° for
long-throw applications.
Switchable voicing provides flat response in music mode or mid-range presence peak in speech mode.
Dynamic SonicGuard™ overload protection
Swivel (pan)/tilt wall bracket included.
Built-in 70V/100V transformer, plus 8 ohm direct capability.

Downloads

Specifications

	Version	Größe	Hochgeladen
CBT 100LA-1 Spec Sheet Version B, aktualisiert: Mär 2026	B	8,39 MB	Mär 2026

Brochures

	Sprache	Größe	Hochgeladen
CBT Brochure aktualisiert: Okt 2020		973 KB	Okt 2020
Loudspeakers for Sports Facilities aktualisiert: Jul 2024		5,71 MB	Jul 2024

CAD Drawings

	Größe	Hochgeladen
CBT 3D DXF Drawings aktualisiert: Okt 2020	8,14 MB	Okt 2020
CBT 50LA-1/100LA-1 Wall Bracket PDF aktualisiert: Okt 2020	33,2 KB	Okt 2020
CBT 50LA-1/100LA-1 Wall Bracket - DWG aktualisiert: Mär 2025	3,63 MB	Mär 2025
CBT 2D DXF/PDF Drawing aktualisiert: Okt 2020	1,23 MB	Okt 2020

Compliances

	Größe	Hochgeladen
CBT-1 Series Declaration of Conformity aktualisiert: Okt 2019	144 KB	Okt 2019

Software

	Version	Größe	Hochgeladen
CBT Calculator Version 1.3.0.1, veröffentlicht: Aug 2023	1.3.0.1	3,66 MB	Aug 2023

Tech Notes

	Größe	Hochgeladen
Tech Note: Volume 1, #35 aktualisiert: Okt 2020	2,23 MB	Okt 2020

Install Guides

	Größe	Hochgeladen
MTC-PC2 & MTC-PC3 Installation aktualisiert: Apr 2025	58,7 KB	Apr 2025
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers aktualisiert: Feb 2026	440 KB	Feb 2026
CBT Quick Start Guide aktualisiert: Okt 2020	1,15 MB	Okt 2020
CBT 50LA-1/100LA-1 Bracket Installation Guide aktualisiert: Okt 2020	277 KB	Okt 2020
CBT Stand-Mount Bracket Guide aktualisiert: Okt 2020	476 KB	Okt 2020

Information documents

	Größe	Hochgeladen
CBT Cabinet Painting Instructions aktualisiert: Okt 2019	17,2 KB	Okt 2019

Images

	Größe	Hochgeladen
CBT Family Hi-Res Image aktualisiert: Okt 2019	237 KB	Okt 2019
CBT 100LA Hi Res Image aktualisiert: Okt 2020	72,9 KB	Okt 2020

Speaker Tunings

	Version	Größe	Hochgeladen
Commercial, CBT, and AWC Tunings 220616 Version A, aktualisiert: Mai 2023	A	557 KB	Mai 2023

Application Guides

	Sprache	Größe	Hochgeladen
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns aktualisiert: Okt 2022		8,48 MB	Okt 2022

EASE Files

	Größe	Hochgeladen
CBT 50, 100 and 200 GLL Files aktualisiert: Mai 2024	8,41 MB	Mai 2024

FAQs

	Größe	Hochgeladen
CBT Frequently Asked Questions aktualisiert: Okt 2020	193 KB	Okt 2020

Accessories

	Größe	Hochgeladen
CBT Suspension Bracket aktualisiert: Okt 2020	305 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Drivers	Sixteen 50 mm (2 in) Full-Range
Frequency Range (-10dB)	80 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 15° (±10°), Broad Mode: 40° (±10°), Horizontal: 150°(±20°)
Sensitivity	Narrow: (speech mode) 96 dB (2 kHz - 14 kHz )(music mode) 93 dB (300 Hz - 18 kHz)Broad: (speech mode) 93 dB (2 kHz - 14 kHz)(music mode) 90 dB (300 Hz - 18 kHz)
Impedance	5 ohms (in Thru mode)
Power Capacity	325 W (1300W peak), 2 hrs 200 W (800W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 121 dB cont ave (127 peak)(music mode) 118 dB cont ave (124 peak)Broad: (speech mode) 118 dB cont ave (124 peak)(music mode) 115 dB cont ave (121 peak)
Transformer Taps	120W, 60W, 30W (15W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or White (-WH)
Insert Points	18 M6 insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points. Eighteen threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	1000 x 98.5 x 153(39.4 in x 3.8 in x 6.0 in)
Net Weight	7.2 kg (15.8 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
