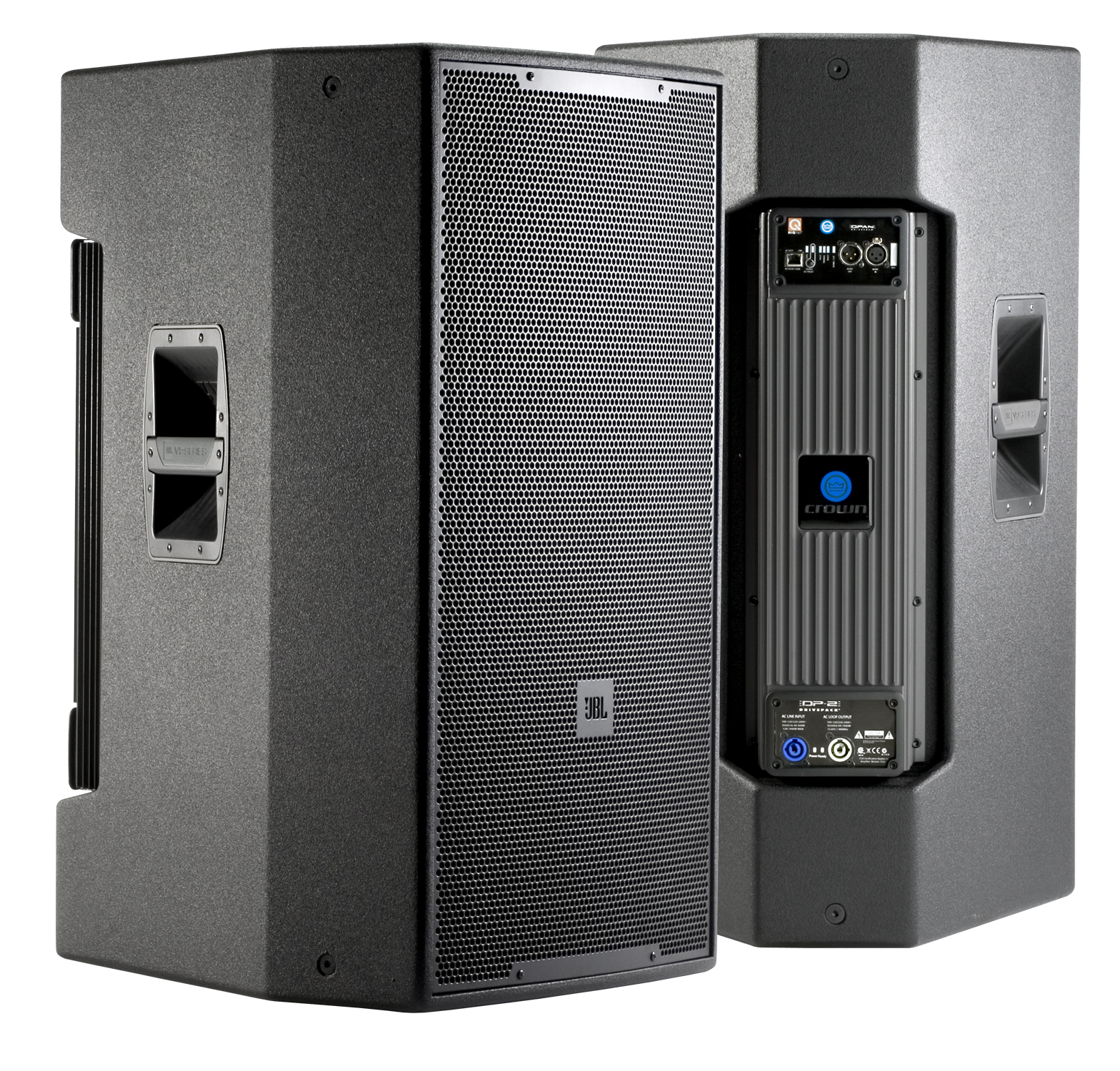

JBL Professional VP7315/64DP

Større billeder

Powered 15 in. 3-way Integrated Loudspeaker System

VP7315/64DP er et aktivt 15" 3-vejs integreret højttalersystem med 2200 watts peak-udgangseffekt, 1100 watts kontinuerlig effekt og indbygget digital signalbehandling.

Funktioner

Powered bi-amplified fuldbands højttaler med JBL DrivePack® teknologi til bærbar eller fast installation.
2200 Watts spidseleffekt, 1100 Watts kontinuerlig effekt.
HiQnet™-kompatibel; netværksstyring.
15-tommer Differential Drive® lavfrekvensdriverenhed til udvidet lavfrekvensoutput.
60° x 40° dækningsområde.
Stiliserede og ergonomisk designet pulverlakerede støbealuminium håndtag.
Seks 3-tommer flyvende sporopsætningspunkter og fjorten M10-indskruninger (valgfrit aftagelige flyvende indskruninger og smedede øjenboltsæt tilgængelige).

Downloads

Dokumenter

	Sprog	Størrelse	Uploadet
VP Series Brochure opdateret: apr 2026		2,73 MB	apr 2026
DPDA Input Module Spec Sheet opdateret: apr 2026		475 kB	apr 2026
VP7315/64DP Spec Sheet opdateret: apr 2026		1,29 MB	apr 2026

Specifications

	Størrelse	Uploadet
VP DPDA Spec Sheet opdateret: jul 2019	5,85 MB	jul 2019
DPDA Input Module Spec Sheet opdateret: jul 2019	475 kB	jul 2019
VP7315/64DP Spec Sheet opdateret: jul 2019	925 kB	jul 2019

Manuals

	Størrelse	Uploadet
VP User's Guide opdateret: okt 2019	1,54 MB	okt 2019

Brochures

	Størrelse	Uploadet
VP Series Brochure opdateret: jul 2019	2,73 MB	jul 2019

CAD Drawings

	Størrelse	Uploadet
VP Series opdateret: okt 2019	2,54 MB	okt 2019
VP7315/64DP 3D DXF opdateret: jul 2019	300 kB	jul 2019
VP7315/64DP 2D DXF opdateret: jul 2019	199 kB	jul 2019
VP7315/64DP 2D PDF opdateret: jul 2019	54,9 kB	jul 2019

Compliances

	Størrelse	Uploadet
VP Series Declaration of Conformity opdateret: okt 2019	93,3 kB	okt 2019

Simulation Data

	Version	Størrelse	Uploadet
Ease SPK/DLL Files - Full JBL Pro Line opdateret: maj 2024		21 MB	maj 2024
JBL Pro ALL CLF Files version 12-10-21, opdateret: maj 2023	12-10-21	24 MB	maj 2023

Ease Data

	Størrelse	Uploadet
VP Series Ease Files opdateret: okt 2019	261 kB	okt 2019

Images

	Størrelse	Uploadet
VP7315 photo opdateret: jul 2019	1,52 MB	jul 2019

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range	34 Hz to 20 kHz (-10 dB)
Frequency Response	43 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.85
Directivity Index (DI)	12 dB
Maximum Peak Output1	138 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
Mid Frequency	JBL CMCD-82H, 200mm (8in) Dual Coil Differential® transducer
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
Waveguide	JBL PT-K64-MHF
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Line Voltage	50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 12 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	914.4 x 528.3 x 624.8mm(36 x 20.8 x 24.6 in)
Net Weight	44 kg (97 lb)
