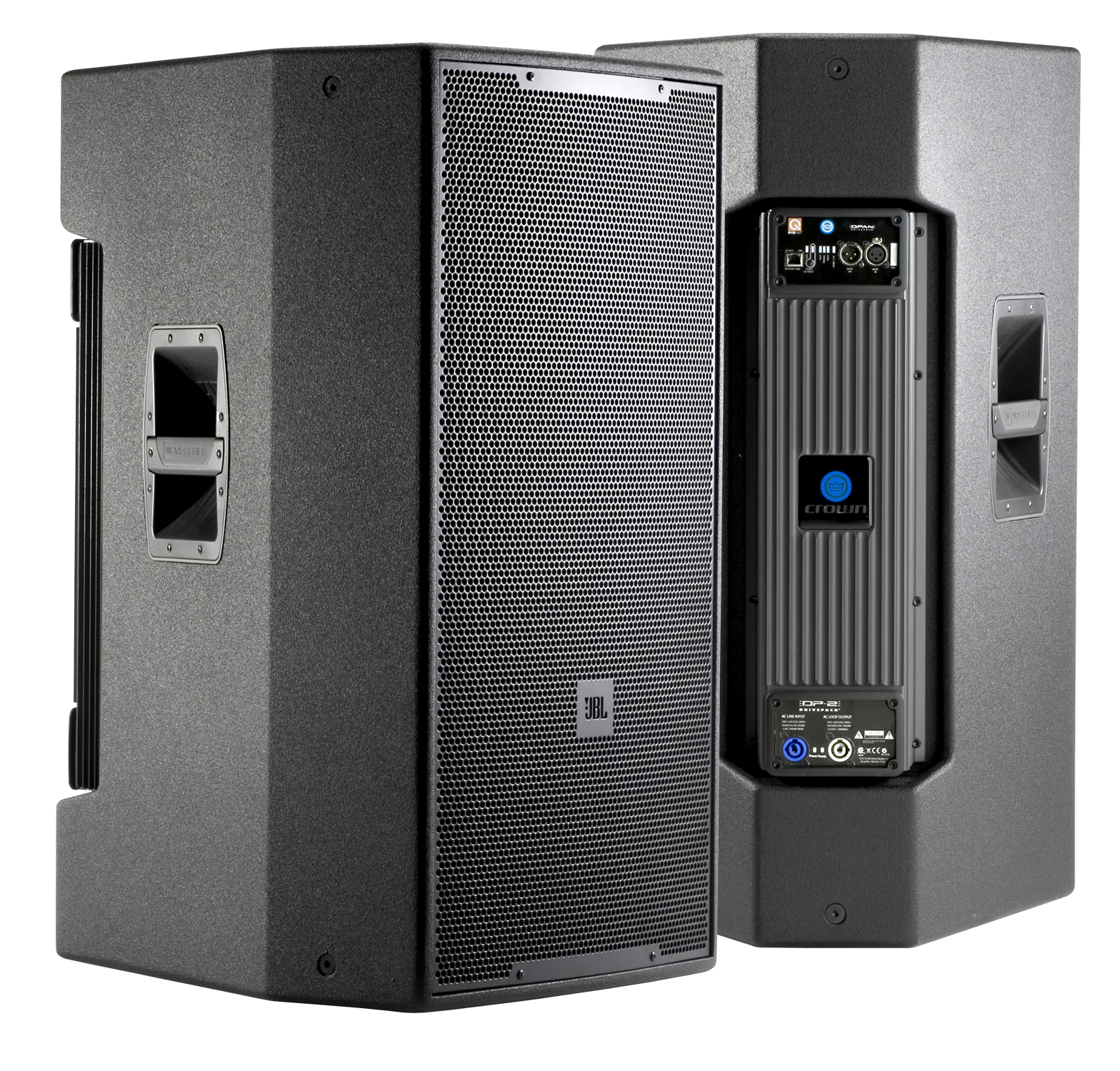

JBL Professional VP7315/64DP

더 큰 이미지

파워드 15인치 3웨이 통합 스피커 시스템

VP7315/64DP는 2200W 피크 출력, 1100W 연속 출력 및 온보드 디지털 신호 처리 기능을 갖춘 파워드 15인치 3웨이 통합 스피커 시스템입니다.

기능

JBL DrivePack® 기술이 적용된 전원 내장형 바이앰프 풀레인지 스피커로 이동형 또는 설치형으로 사용 가능합니다.
피크 출력 2200W, 연속 출력 1100W.
HiQnet™ 호환, 네트워크 제어 지원.
15인치 Differential Drive® 저주파 드라이버로 확장된 저주파 출력을 제공합니다.
60° x 40° 커버리지.
세련되고 인체공학적으로 설계된 분체 도장 다이캐스트 알루미늄 핸들.
6개의 3인치 플라이 트랙 서스펜션 포인트 및 14개의 M10 피팅 제공(탈착식 플라이 피팅 및 단조 아이볼트 키트 옵션 제품으로 구매 가능).

다운로드

문서

	언어	크기	업로드됨
VP Series Brochure 업데이트됨: 2026년 4월월		2.73MB	2026년 4월월
DPDA Input Module Spec Sheet 업데이트됨: 2026년 4월월		475KB	2026년 4월월
VP7315/64DP Spec Sheet 업데이트됨: 2026년 4월월		1.29MB	2026년 4월월

Specifications

	크기	업로드됨
VP DPDA Spec Sheet 업데이트됨: 2019년 7월월	5.85MB	2019년 7월월
DPDA Input Module Spec Sheet 업데이트됨: 2019년 7월월	475KB	2019년 7월월
VP7315/64DP Spec Sheet 업데이트됨: 2019년 7월월	925KB	2019년 7월월

Manuals

	크기	업로드됨
VP User's Guide 업데이트됨: 2019년 10월월	1.54MB	2019년 10월월

Brochures

	크기	업로드됨
VP Series Brochure 업데이트됨: 2019년 7월월	2.73MB	2019년 7월월

CAD Drawings

	크기	업로드됨
VP Series 업데이트됨: 2019년 10월월	2.54MB	2019년 10월월
VP7315/64DP 3D DXF 업데이트됨: 2019년 7월월	300KB	2019년 7월월
VP7315/64DP 2D DXF 업데이트됨: 2019년 7월월	199KB	2019년 7월월
VP7315/64DP 2D PDF 업데이트됨: 2019년 7월월	54.9KB	2019년 7월월

Compliances

	크기	업로드됨
VP Series Declaration of Conformity 업데이트됨: 2019년 10월월	93.3KB	2019년 10월월

Simulation Data

	버전	크기	업로드됨
Ease SPK/DLL Files - Full JBL Pro Line 업데이트됨: 2024년 5월월		21MB	2024년 5월월
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트됨: 2023년 5월월	12-10-21	24MB	2023년 5월월

Ease Data

	크기	업로드됨
VP Series Ease Files 업데이트됨: 2019년 10월월	261KB	2019년 10월월

Images

	크기	업로드됨
VP7315 photo 업데이트됨: 2019년 7월월	1.52MB	2019년 7월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

부품 및 서비스

사양

Frequency Range	34 Hz to 20 kHz (-10 dB)
Frequency Response	43 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.85
Directivity Index (DI)	12 dB
Maximum Peak Output1	138 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
Mid Frequency	JBL CMCD-82H, 200mm (8in) Dual Coil Differential® transducer
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
Waveguide	JBL PT-K64-MHF
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Line Voltage	50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 12 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	914.4 x 528.3 x 624.8mm(36 x 20.8 x 24.6 in)
Net Weight	44 kg (97 lb)
