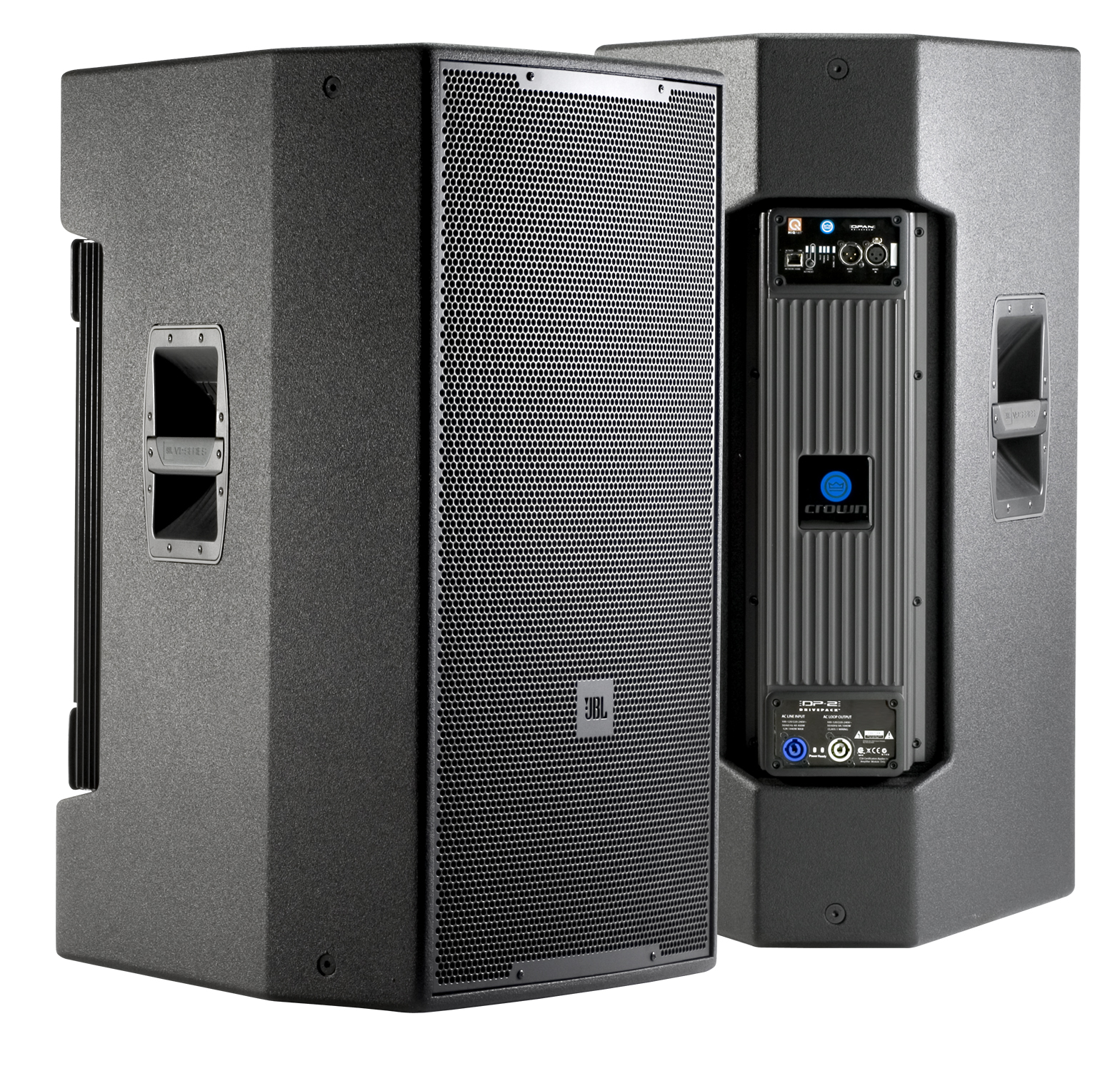

ระบบลำโพงแบบบูรณาการ 3 ทาง 15 นิ้ว พร้อมแอมป์ในตัว
VP7315/64DP เป็นระบบลำโพงแบบบูรณาการ 3 ทาง 15 นิ้ว พร้อมแอมป์ในตัว ที่มีกำลังไฟฟ้าพีก 2200 วัตต์ กำลังไฟฟ้าต่อเนื่อง 1100 วัตต์ และการประมวลผลสัญญาณดิจิทัล (DSP) แบบบูรณาการ
รูปภาพขนาดใหญ่
คุณสมบัติ
- ลำโพงเต็มช่วงความถี่แบบ bi-amplified ที่มีพลังงาน พร้อมเทคโนโลยี JBL DrivePack® สำหรับการใช้งานแบบพกพาหรือติดตั้งอย่างถาวร
- กำลังขับสูงสุด 2200 วัตต์ กำลังต่อเนื่อง 1100 วัตต์
- เข้ากันได้กับ HiQnet™ ควบคุมผ่านเครือข่าย
- ไดร์เวอร์ความถี่ต่ำ Differential Drive® ขนาด 15 นิ้ว สำหรับการส่งออกความถี่ต่ำที่ขยายออกไป
- มุมครอบคลุม 60° x 40°
- มือจับอลูมิเนียมหล่อเคลือบผงตัดและออกแบบเชิงสัณฐาน
- 6 จุดแขวนแบบ fly track ขนาด 3 นิ้ว และจุดติดตั้ง M10 จำนวน 14 จุด (มีจุดแขวนแบบถอดแยกได้และชุดตาหลอด forged ที่เลือกได้)
การดาวน์โหลด
เอกสาร
| ขนาด | |
VP Series Brochure
อัปเดต: เม.ย. 2026
|
2.73 เมกะไบต์ |
|
DPDA Input Module Spec Sheet
อัปเดต: เม.ย. 2026
|
475 กิโลไบต์ |
|
VP7315/64DP Spec Sheet
อัปเดต: เม.ย. 2026
|
1.29 เมกะไบต์ |
Specifications
| ขนาด | |
|
|
5.85 เมกะไบต์ |
|
|
475 กิโลไบต์ |
|
|
925 กิโลไบต์ |
Manuals
| ขนาด | |
|
|
1.54 เมกะไบต์ |
Brochures
| ขนาด | |
|
|
2.73 เมกะไบต์ |
CAD Drawings
| ขนาด | |
|
|
2.54 เมกะไบต์ |
|
|
300 กิโลไบต์ |
|
|
199 กิโลไบต์ |
|
|
54.9 กิโลไบต์ |
Compliances
| ขนาด | |
|
|
93.3 กิโลไบต์ |
Simulation Data
| ขนาด | |
|
|
21 เมกะไบต์ |
|
|
24 เมกะไบต์ |
Ease Data
| ขนาด | |
|
|
261 กิโลไบต์ |
Images
| ขนาด | |
|
|
1.52 เมกะไบต์ |
หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ
อะไหล่และบริการ
ข้อมูลจำเพาะ
| Frequency Range | 34 Hz to 20 kHz (-10 dB) |
| Frequency Response | 43 Hz to 18 kHz ( ± 3 dB) |
| Coverage Pattern | 60°x 40° rotatable waveguide |
| Directivity Factor (Q) | 15.85 |
| Directivity Index (DI) | 12 dB |
| Maximum Peak Output1 | 138 dB SPL 1m |
| Low Frequency Section | JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled |
| Bandpass Nominal Impedance | 4 ohms |
| Mid Frequency | JBL CMCD-82H, 200mm (8in) Dual Coil Differential® transducer |
| High Frequency | JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit |
| Waveguide | JBL PT-K64-MHF |
| DP2 Internal Amplification Output (at nominal load) | 2200 Watts Peak, 1100 Watts Continuous |
| DP2 Output (Continuous IEC shaped pink noise into rated load impedance) | 750LF/350HF Watts |
| DP2 Output Section | 2-Channel, Class I |
| Audio Input Connector | XLR with loop-through |
| Signal Processing | DSP Based, resident in Input Module |
| System Management | DSP based limiters for mechanical and thermal protection |
| AC Power Operating Range | Auto Select 90-132VAC/216-264VAC, 50/60Hz |
| AC Line Voltage | 50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%) |
| AC Input Connector | Neutrik PowerCon |
| AC Loop-thru | Neutrik PowerCon |
| AC Current Requirement | 6A per system at 120V, 3A per system at 240V |
| Box Construction | 5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish. |
| Suspension System | 6 standard air-cargo 3 in. track and 12 M10 fittings |
| Grille | 14 Gauge Black powder-coated perforated steel with foam backing |
| Dimensions (H x W x D) | 914.4 x 528.3 x 624.8mm(36 x 20.8 x 24.6 in) |
| Net Weight | 44 kg (97 lb) |
