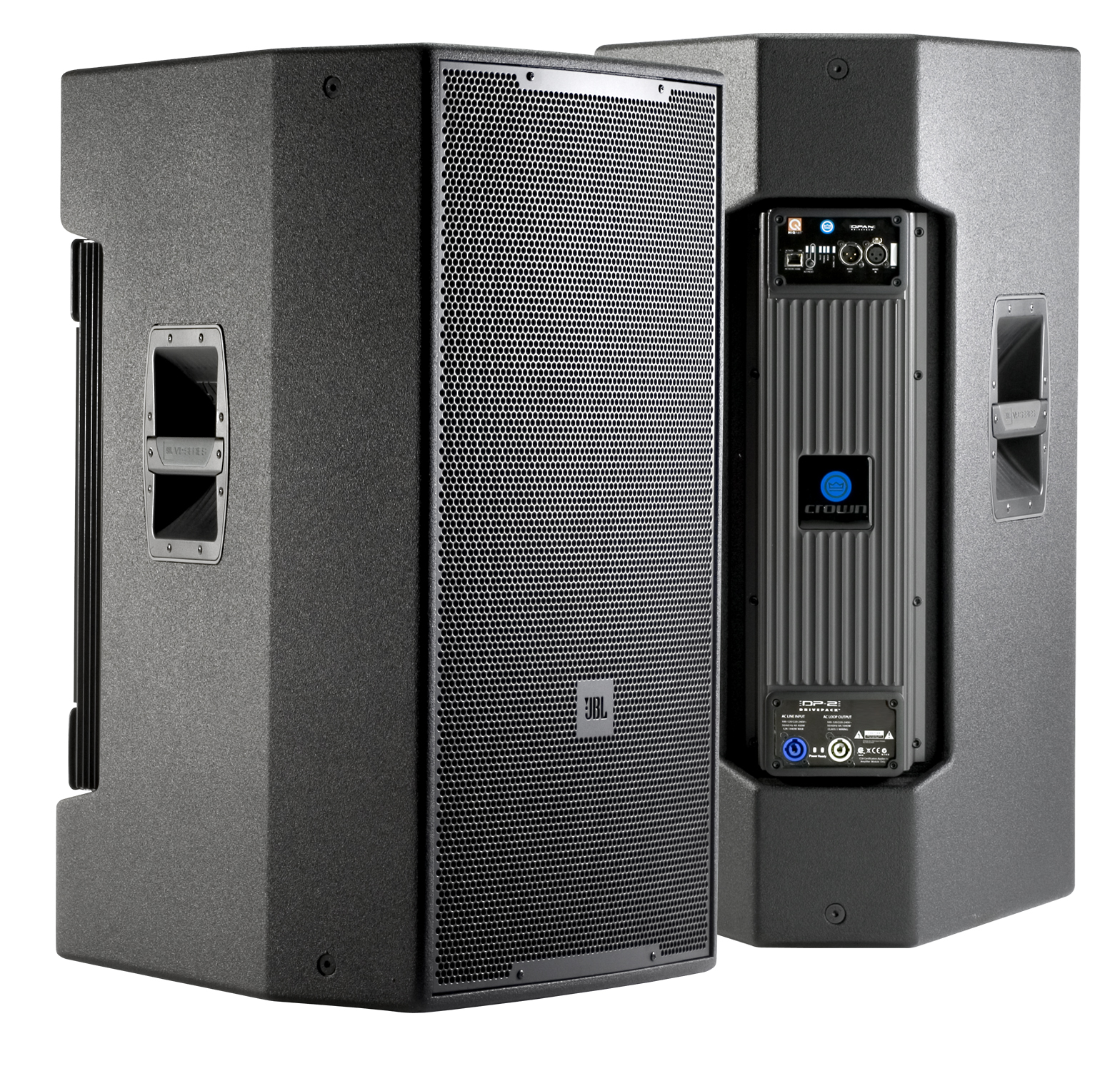

JBL Professional VP7315/64DP

Immagini più grandi

Sistema Altoparlante Integrato Amplificato 3 Vie 15 Pollici

Il VP7315/64DP è un sistema altoparlante integrato amplificato 3 vie da 15" con 2200 watt di potenza di picco, 1100 watt continui ed elaborazione digitale del segnale integrata.

Caratteristiche

Diffusore full-range bi-amplificato alimentato con tecnologia JBL DrivePack® per uso portatile o installato.
Potenza di picco 2200 Watt, 1100 Watt continui.
Compatibile HiQnet™; controllo di rete.
Woofer a bassa frequenza Differential Drive® da 15 pollici per una risposta in bassa frequenza estesa.
Copertura 60° x 40°.
Maniglie ergonomiche in alluminio pressofuso con rivestimento in polvere dal design stilizzato.
Sei punti di sospensione a binario da 3 pollici e quattordici filettature M10 (disponibili kit con raccordi volanti staccabili e occhielli forgiati opzionali).

Download

Documenti

	Lingua	Dimensione	Caricato
VP Series Brochure aggiornato: apr 2026		2,73 MB	apr 2026
DPDA Input Module Spec Sheet aggiornato: apr 2026		475 KB	apr 2026
VP7315/64DP Spec Sheet aggiornato: apr 2026		1,29 MB	apr 2026

Specifications

	Dimensione	Caricato
VP DPDA Spec Sheet aggiornato: lug 2019	5,85 MB	lug 2019
DPDA Input Module Spec Sheet aggiornato: lug 2019	475 KB	lug 2019
VP7315/64DP Spec Sheet aggiornato: lug 2019	925 KB	lug 2019

Manuals

	Dimensione	Caricato
VP User's Guide aggiornato: ott 2019	1,54 MB	ott 2019

Brochures

	Dimensione	Caricato
VP Series Brochure aggiornato: lug 2019	2,73 MB	lug 2019

CAD Drawings

	Dimensione	Caricato
VP Series aggiornato: ott 2019	2,54 MB	ott 2019
VP7315/64DP 3D DXF aggiornato: lug 2019	300 KB	lug 2019
VP7315/64DP 2D DXF aggiornato: lug 2019	199 KB	lug 2019
VP7315/64DP 2D PDF aggiornato: lug 2019	54,9 KB	lug 2019

Compliances

	Dimensione	Caricato
VP Series Declaration of Conformity aggiornato: ott 2019	93,3 KB	ott 2019

Simulation Data

	Versione	Dimensione	Caricato
Ease SPK/DLL Files - Full JBL Pro Line aggiornato: mag 2024		21 MB	mag 2024
JBL Pro ALL CLF Files versione 12-10-21, aggiornato: mag 2023	12-10-21	24 MB	mag 2023

Ease Data

	Dimensione	Caricato
VP Series Ease Files aggiornato: ott 2019	261 KB	ott 2019

Images

	Dimensione	Caricato
VP7315 photo aggiornato: lug 2019	1,52 MB	lug 2019

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range	34 Hz to 20 kHz (-10 dB)
Frequency Response	43 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.85
Directivity Index (DI)	12 dB
Maximum Peak Output1	138 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
Mid Frequency	JBL CMCD-82H, 200mm (8in) Dual Coil Differential® transducer
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
Waveguide	JBL PT-K64-MHF
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Line Voltage	50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 12 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	914.4 x 528.3 x 624.8mm(36 x 20.8 x 24.6 in)
Net Weight	44 kg (97 lb)
