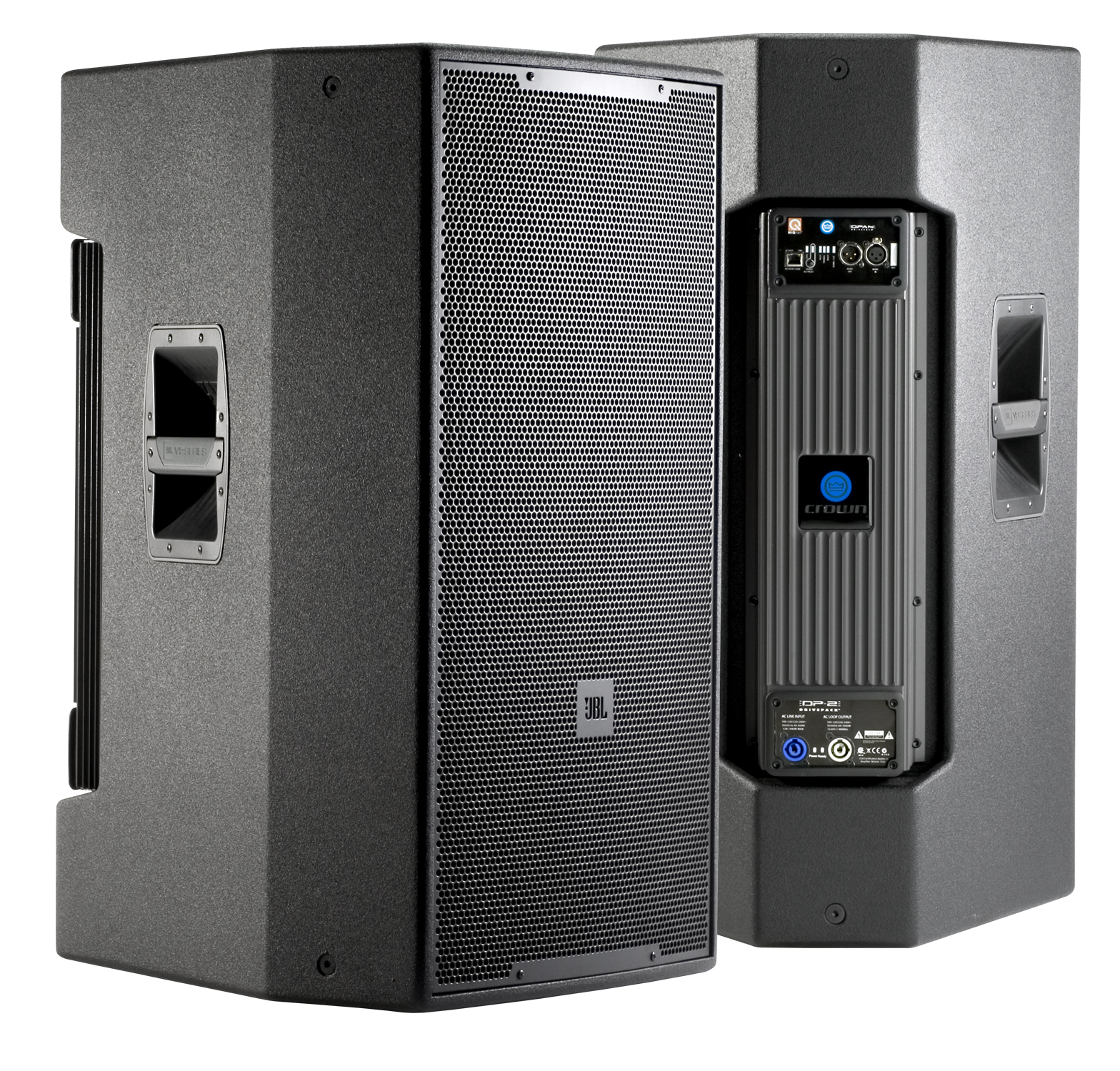

JBL Professional VP7315/64DP

Imagens Grandes

Sistema de Caixa Acústica Integrada Ativa 3 Vias de 15 pol.

O VP7315/64DP é um sistema de caixa acústica integrada ativa 3 vias de 15" com 2200 watts de potência de pico, 1100 watts contínuos e processamento digital de sinal integrado.

Recursos

Caixa acústica bi-amplificada de banda completa com tecnologia JBL DrivePack® para uso portátil ou instalado.
Potência de saída de pico de 2200 Watts, 1100 Watts contínuos.
Compatível com HiQnet™; controle de rede.
Driver de baixas frequências Differential Drive® de 15 polegadas para reprodução estendida de baixas frequências.
Cobertura de 60° x 40°.
Alças de alumínio fundido com revestimento em pó, estilizadas e ergonomicamente projetadas.
Seis pontos de trilho de suspensão de 3 polegadas e quatorze encaixes M10 (kits opcionais com encaixes móveis destacáveis e olhais forjados disponíveis).

Downloads

Documentos

	Idioma	Tamanho	Enviado
VP Series Brochure atualizado: abr 2026		2,73 MB	abr 2026
DPDA Input Module Spec Sheet atualizado: abr 2026		475 KB	abr 2026
VP7315/64DP Spec Sheet atualizado: abr 2026		1,29 MB	abr 2026

Specifications

	Tamanho	Enviado
VP DPDA Spec Sheet atualizado: jul 2019	5,85 MB	jul 2019
DPDA Input Module Spec Sheet atualizado: jul 2019	475 KB	jul 2019
VP7315/64DP Spec Sheet atualizado: jul 2019	925 KB	jul 2019

Manuals

	Tamanho	Enviado
VP User's Guide atualizado: out 2019	1,54 MB	out 2019

Brochures

	Tamanho	Enviado
VP Series Brochure atualizado: jul 2019	2,73 MB	jul 2019

CAD Drawings

	Tamanho	Enviado
VP Series atualizado: out 2019	2,54 MB	out 2019
VP7315/64DP 3D DXF atualizado: jul 2019	300 KB	jul 2019
VP7315/64DP 2D DXF atualizado: jul 2019	199 KB	jul 2019
VP7315/64DP 2D PDF atualizado: jul 2019	54,9 KB	jul 2019

Compliances

	Tamanho	Enviado
VP Series Declaration of Conformity atualizado: out 2019	93,3 KB	out 2019

Simulation Data

	Versão	Tamanho	Enviado
Ease SPK/DLL Files - Full JBL Pro Line atualizado: mai 2024		21 MB	mai 2024
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	24 MB	mai 2023

Ease Data

	Tamanho	Enviado
VP Series Ease Files atualizado: out 2019	261 KB	out 2019

Images

	Tamanho	Enviado
VP7315 photo atualizado: jul 2019	1,52 MB	jul 2019

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Frequency Range	34 Hz to 20 kHz (-10 dB)
Resposta de Frequência	43 Hz to 18 kHz ( ± 3 dB)
PADRÃO DE COBERTURA	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.85
Directivity Index (DI)	12 dB
Maximum Peak Output1	138 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
Mid Frequency	JBL CMCD-82H, 200mm (8in) Dual Coil Differential® transducer
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
Waveguide	JBL PT-K64-MHF
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Line Voltage	50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 12 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
DIMENSÕES (AxLxP)	914.4 x 528.3 x 624.8mm(36 x 20.8 x 24.6 in)
PESO LÍQUIDO	44 kg (97 lb)
