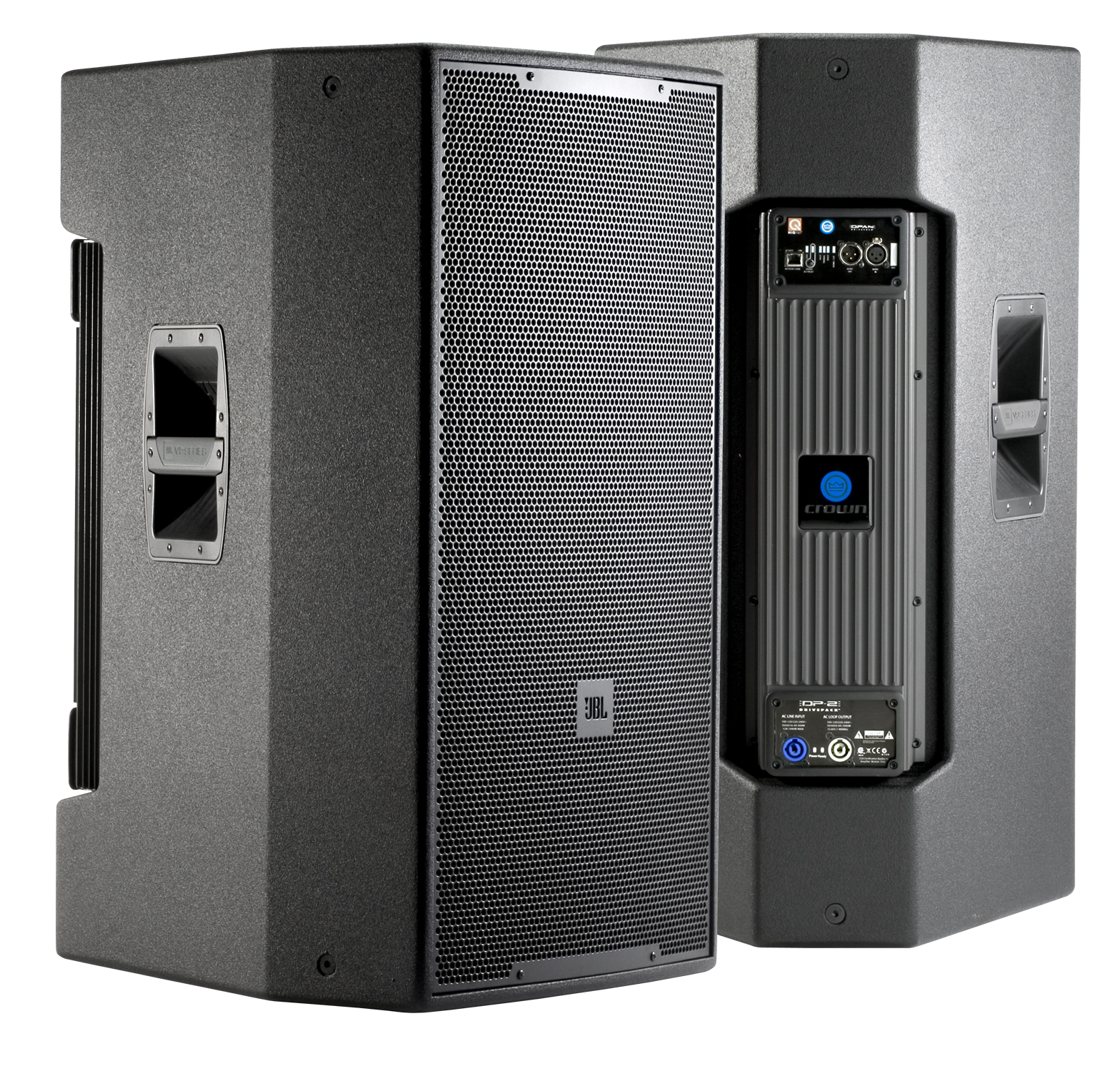

JBL Professional VP7315/64DP

Imágenes más grandes

Sistema de Altavoz Integrado Potenciado de 15 pulgadas de 3 vías

El VP7315/64DP es un sistema de altavoz integrado potenciado de 15" de 3 vías que ofrece 2200 vatios de potencia de salida pico, 1100 vatios continuos y procesamiento digital de señales integrado.

Características

Altavoz de rango completo bi-amplificado activo con tecnología JBL DrivePack® para uso portátil o instalado.
Potencia de salida máxima de 2200 vatios, 1100 vatios continuos.
Compatible con HiQnet™; control de red.
Controlador de baja frecuencia Differential Drive® de 15 pulgadas para una salida de baja frecuencia extendida.
Cobertura de 60° x 40°.
Asas de aluminio fundido con revestimiento en polvo, diseñadas de forma estilizada y ergonómica.
Seis puntos de suspensión de pista de vuelo de 3 pulgadas y catorce herrajes M10 (disponibles kits opcionales de herrajes de vuelo desmontables y pernos de ojo forjados).

Descargas

Documentos

	Idioma	Tamaño	Subido
VP Series Brochure actualizado: abr 2026		2,73 MB	abr 2026
DPDA Input Module Spec Sheet actualizado: abr 2026		475 KB	abr 2026
VP7315/64DP Spec Sheet actualizado: abr 2026		1,29 MB	abr 2026

Specifications

	Tamaño	Subido
VP DPDA Spec Sheet actualizado: jul 2019	5,85 MB	jul 2019
DPDA Input Module Spec Sheet actualizado: jul 2019	475 KB	jul 2019
VP7315/64DP Spec Sheet actualizado: jul 2019	925 KB	jul 2019

Manuals

	Tamaño	Subido
VP User's Guide actualizado: oct 2019	1,54 MB	oct 2019

Brochures

	Tamaño	Subido
VP Series Brochure actualizado: jul 2019	2,73 MB	jul 2019

CAD Drawings

	Tamaño	Subido
VP Series actualizado: oct 2019	2,54 MB	oct 2019
VP7315/64DP 3D DXF actualizado: jul 2019	300 KB	jul 2019
VP7315/64DP 2D DXF actualizado: jul 2019	199 KB	jul 2019
VP7315/64DP 2D PDF actualizado: jul 2019	54,9 KB	jul 2019

Compliances

	Tamaño	Subido
VP Series Declaration of Conformity actualizado: oct 2019	93,3 KB	oct 2019

Simulation Data

	Versión	Tamaño	Subido
Ease SPK/DLL Files - Full JBL Pro Line actualizado: may 2024		21 MB	may 2024
JBL Pro ALL CLF Files versión 12-10-21, actualizado: may 2023	12-10-21	24 MB	may 2023

Ease Data

	Tamaño	Subido
VP Series Ease Files actualizado: oct 2019	261 KB	oct 2019

Images

	Tamaño	Subido
VP7315 photo actualizado: jul 2019	1,52 MB	jul 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range	34 Hz to 20 kHz (-10 dB)
Respuesta de frecuencia	43 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.85
Directivity Index (DI)	12 dB
Maximum Peak Output1	138 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
Mid Frequency	JBL CMCD-82H, 200mm (8in) Dual Coil Differential® transducer
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
Waveguide	JBL PT-K64-MHF
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Line Voltage	50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 12 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	914.4 x 528.3 x 624.8mm(36 x 20.8 x 24.6 in)
PESO NETO	44 kg (97 lb)
