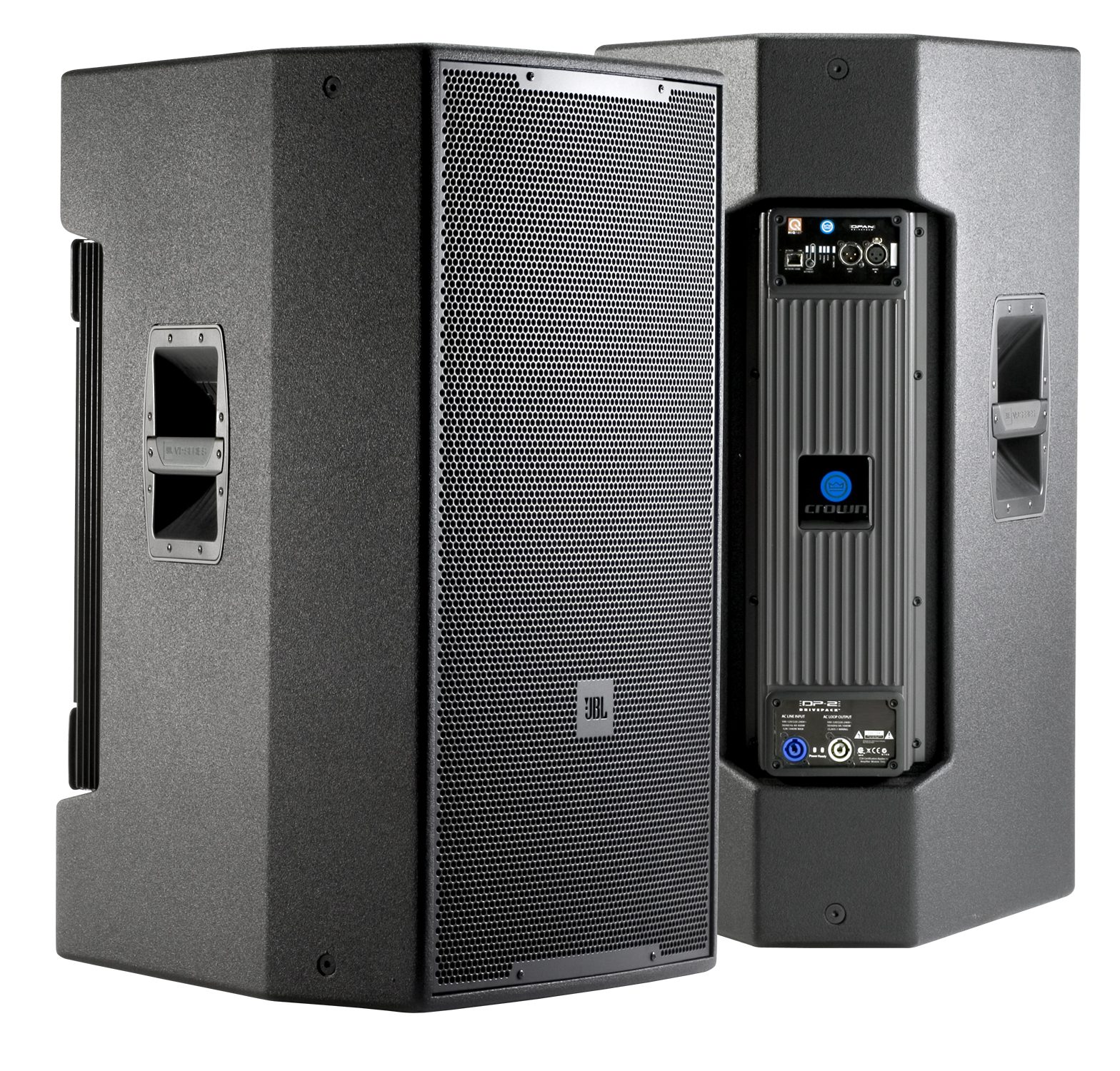

Hệ Thống Loa Tích Hợp Công Suất 3 Tấc 15 Inch
VP7315/64DP là hệ thống loa tích hợp công suất 3 tấc 15 inch với công suất đầu ra đỉnh 2200 watt, 1100 watt liên tục, và xử lý tín hiệu số tích hợp trên bo mạch.
Hình ảnh lớn hơn
Tính năng
- Loa full-range được khuếch đại hai chiều với công nghệ JBL DrivePack® cho phép sử dụng di động hoặc lắp đặt cố định.
- Công suất đỉnh 2200 Watt, công suất liên tục 1100 Watt.
- Tương thích HiQnet™; điều khiển qua mạng.
- Trình điều khiển tần số thấp Differential Drive® 15 inch cho output tần số thấp mở rộng.
- Phủ sóng 60° x 40°.
- Tay cầm được thiết kế thẩm mỹ và ergonomic từ nhôm đúc phủ bột.
- Sáu điểm treo ray 3 inch và mười bốn ốc M10 (các bộ lắp đặt bay có thể tháo rời và bộ dây cua được锻 sẵn có sẵn tùy chọn).
Tải xuống
Tài liệu
| Kích thước | |
VP Series Brochure
cập nhật: Thg 4 2026
|
3 MB |
|
DPDA Input Module Spec Sheet
cập nhật: Thg 4 2026
|
500 KB |
|
VP7315/64DP Spec Sheet
cập nhật: Thg 4 2026
|
1 MB |
Specifications
| Kích thước | |
|
|
6 MB |
|
|
500 KB |
|
|
900 KB |
Manuals
| Kích thước | |
|
|
2 MB |
Brochures
| Kích thước | |
|
|
3 MB |
CAD Drawings
| Kích thước | |
|
|
3 MB |
|
|
300 KB |
|
|
200 KB |
|
|
50 KB |
Compliances
| Kích thước | |
|
|
90 KB |
Simulation Data
| Kích thước | |
|
|
20 MB |
|
|
20 MB |
Ease Data
| Kích thước | |
|
|
300 KB |
Images
| Kích thước | |
|
|
2 MB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Phụ tùng & Dịch vụ
Thông số kỹ thuật
| Frequency Range | 34 Hz to 20 kHz (-10 dB) |
| Frequency Response | 43 Hz to 18 kHz ( ± 3 dB) |
| Coverage Pattern | 60°x 40° rotatable waveguide |
| Directivity Factor (Q) | 15.85 |
| Directivity Index (DI) | 12 dB |
| Maximum Peak Output1 | 138 dB SPL 1m |
| Low Frequency Section | JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled |
| Bandpass Nominal Impedance | 4 ohms |
| Mid Frequency | JBL CMCD-82H, 200mm (8in) Dual Coil Differential® transducer |
| High Frequency | JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit |
| Waveguide | JBL PT-K64-MHF |
| DP2 Internal Amplification Output (at nominal load) | 2200 Watts Peak, 1100 Watts Continuous |
| DP2 Output (Continuous IEC shaped pink noise into rated load impedance) | 750LF/350HF Watts |
| DP2 Output Section | 2-Channel, Class I |
| Audio Input Connector | XLR with loop-through |
| Signal Processing | DSP Based, resident in Input Module |
| System Management | DSP based limiters for mechanical and thermal protection |
| AC Power Operating Range | Auto Select 90-132VAC/216-264VAC, 50/60Hz |
| AC Line Voltage | 50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%) |
| AC Input Connector | Neutrik PowerCon |
| AC Loop-thru | Neutrik PowerCon |
| AC Current Requirement | 6A per system at 120V, 3A per system at 240V |
| Box Construction | 5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish. |
| Suspension System | 6 standard air-cargo 3 in. track and 12 M10 fittings |
| Grille | 14 Gauge Black powder-coated perforated steel with foam backing |
| Dimensions (H x W x D) | 914.4 x 528.3 x 624.8mm(36 x 20.8 x 24.6 in) |
| Net Weight | 44 kg (97 lb) |
