JBL Professional 8124

Imagens Grandes

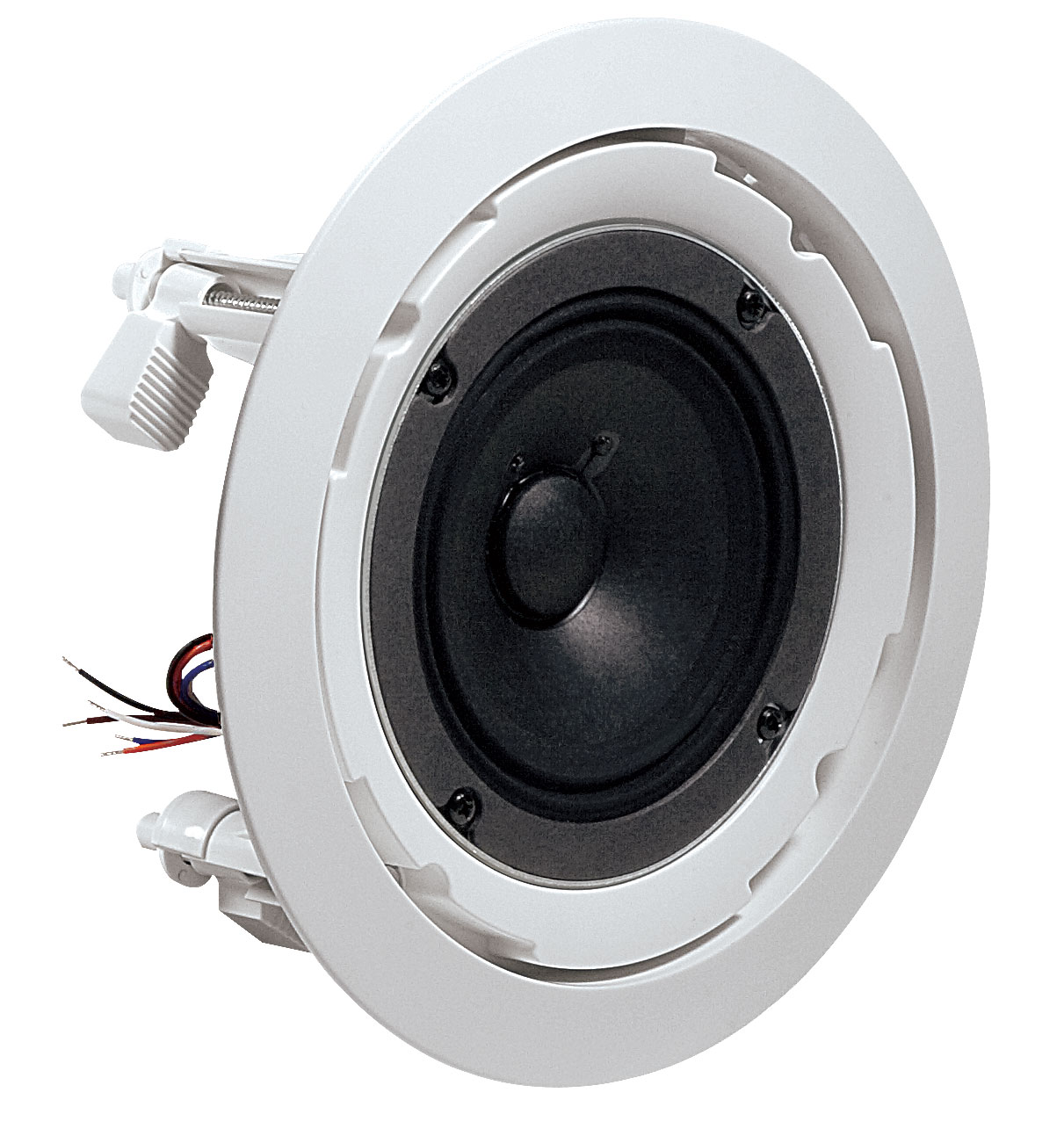

Alto-falante de Embutir no Teto, 4 Polegadas, Full-Range

O 8124 é um alto-falante full-range de 4 polegadas, econômico, projetado para aplicações comerciais. O 8124 oferece desempenho de alta fidelidade em um pacote de fácil instalação. Os drivers de alta sensibilidade do sistema entregam níveis máximos de som utilizando potência mínima de amplificador. Com seu design contemporâneo de grade, conexões 70V/100V e design aberto na traseira, a série 8100 traz elegância e desempenho para sistemas de som comerciais básicos, ou qualquer aplicação que não necessite de caixa de embutição para instalação.

Recursos

Desempenho Claro e de Alta Fidelidade
Abas de fixação para instalações retrofit simplificadas
Alta Sensibilidade (93 dB, 1W, 1m) para Máxima Eficiência de Potência
Transformador de 6W para uso em Linhas Distribuídas 70V / 100V

Downloads

Specifications

	Tamanho	Enviado
8100 Series Spec Sheet atualizado: mar 2021	88,5 KB	mar 2021

Brochures

	Versão	Idioma	Tamanho	Enviado
8100 Series Bochure atualizado: out 2020			820 KB	out 2020
Control Contractor Brochure (2024) versão D, atualizado: fev 2024	D		14 MB	fev 2024
JBL Commercial Brochure atualizado: abr 2020			1,64 MB	abr 2020

Compliances

	Tamanho	Enviado
8100 Series Declaration of Conformity atualizado: out 2020	80,2 KB	out 2020

Software

	Versão	Tamanho	Enviado
Distributed System Design (DSD) versão 3.9, atualizado: nov 2025	3.9	612 KB	nov 2025

Simulation Data

	Versão	Tamanho	Enviado
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	24 MB	mai 2023

Accessories

	Versão	Tamanho	Enviado
Ceiling Speaker Accessory Guide versão 2026-04, atualizado: mai 2026	2026-04	570 KB	mai 2026

Speaker Tunings

	Versão	Tamanho	Enviado
Commercial, CBT, and AWC Tunings 220616 versão A, atualizado: mai 2023	A	557 KB	mai 2023

Images

	Tamanho	Enviado
8124 Hi Res Photo atualizado: out 2020	195 KB	out 2020

Quick Start Guides

	Tamanho	Enviado
Quick Start Guide - JBL 8100 Series atualizado: jun 2025	412 KB	jun 2025

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensibilidade	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
CONEXÕES DE ENTRADA	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Peso	2.5lb (1.2kg)
Acessórios Inclusos	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Cor	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

Acessórios

MTC-48TRx12 | Carril de Telha para Placas de Teto 4' x 4'

Imagens Grandes

Calha de Telha para Painéis de Teto de 4' x 4'

MTC-48TRx12 é uma calha de telha acessória para instalar muitos altifalantes de teto JBL em painéis de teto de 4 pés por 4 pés
(1200 x 1200 mm; 48 x 48 polegadas) em aplicações de teto suspenso.

Pode ser utilizado com qualquer coluna de teto JBL que tenha o sistema de montagem C-ring/tile-rail.
Inclui (no lançamento do produto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Não é adequado para colunas JBL que se instalam com tile bridges (como a Série CSS, 8138, C227C/CT, modelos da Série C300). Contacte o Serviço de Atendimento ao Cliente da JBL Professional para obter a lista de compatibilidade mais actualizada.
A ranhura em V invertida oferece suporte à grelha de tile rail em caso de falha da placa de teto, reduzindo simultaneamente a transferência de vibração para – e ruído proveniente de – o sistema de grelha de placas de teto.
Espessura de metal de 1,2 mm (0,05 pol.) oferece o suporte adicional necessário para vãos longos.
Múltiplos furos de montagem C-ring. Localizações de furos adicionais perfuráveis pelo instalador.
Um MTC-48TRx12 é um pacote de 12 tile rails, suficiente para 6 colunas (2 por coluna).
