15" Tre-vejs fuldtone- hovedsystem

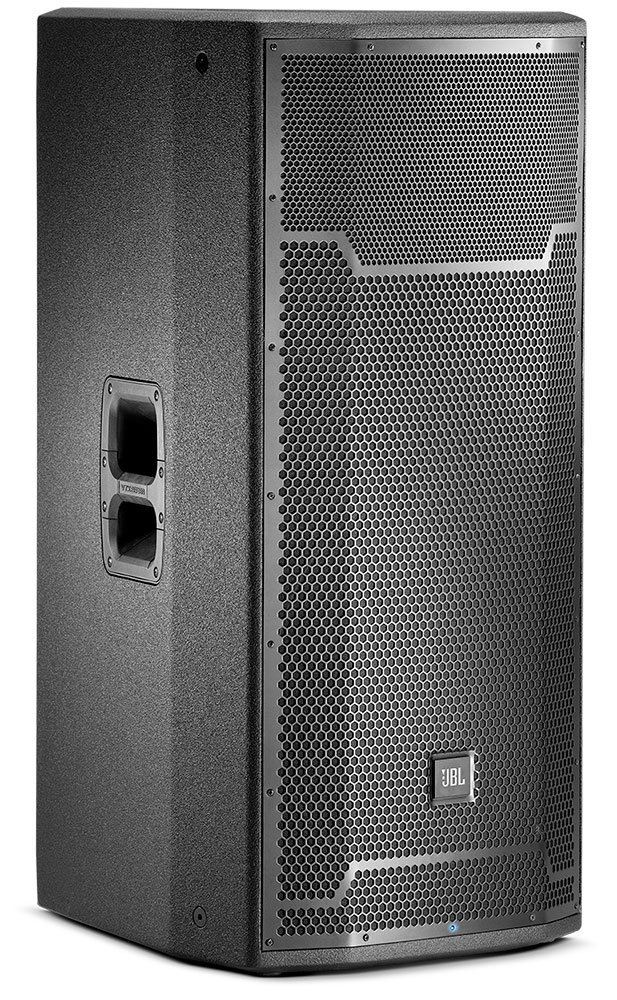

PRX735 er et selvforsynet, letvægts tre-vejs højttalersystem, der kan levere et meget højt præstationsniveau over et bredt frekvensbånd.
Større billeder
Funktioner
- 136 dB peak SPL
- 15" Differential Drive® lavfrekvens-driver til lavt forvrængning og højere SPL
- 165 mm (6,5 in) hornbelastet mellemtone-transducer
- 1,5" diameter næste generation JBL neodym-kompressiondriver
- JBL-designet waveguide for præcis dækning
- Effektiv Class-D-forstærkerteknologi
- Normal og Boost vælgbare EQ-forudindstillinger
- DSP-inputsektion, crossover, dynamisk limiting, komponentoptimering, vælgbar system-EQ
- Linje-niveau og direkte mikrofon-indgangskapacitet
- Professionelle XLR-1/4" kombinationsindgange, RCA-indgange og XLR loop-through
- Flere sprøjtestøbte håndtag med bakke til nem transport
- Integrerede M10-ophængningspunkter til nem opsætning
- Lette populærfiner-kabinetter fremstillet strukturelt solidt med tunge og not-forbindelser og beskyttet af JBL's turné-beprøvede DuraFlex™-finish.
- Stofbakket, buledæmpende 16 gauge stålgitter
- Denne højtaler er ideelt egnet til applikationer, hvor programmaterielet udviser subtilitet og nuance. Fuldt i stand til at gengive high-fidelity fuldt område lyd uden subwoofer, når den kombineres med de udvidede lavfrekvenser fra PRX718XLF, opnås fuldstændig kontrol over hele lydspektret. Som med alle full-range PRX700 Series-systemer kan to EQ-valg bruges til at optimere systemet til programmaterielet og/eller miljøet. Inputsektionen kan også modtage enten linje- eller mikrofon-/instrumentnivåindgange.

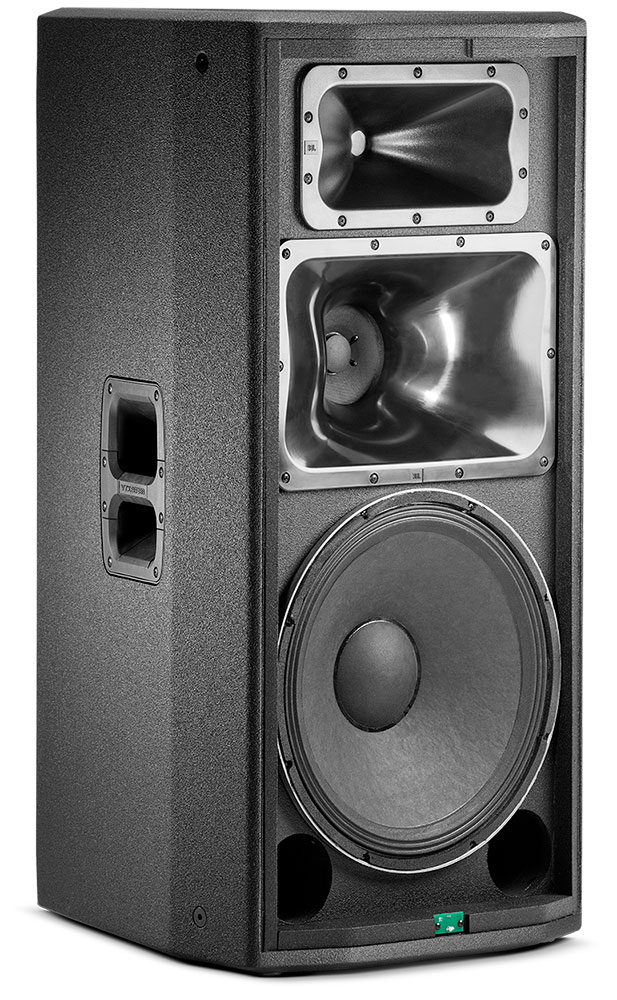

- PRX735 er et selvdrevet, letvægts tre-vejs højttalersystem, der er i stand til at levere en meget høj præstationsniveau over en bred båndbredde. PRX735 består af én 15 in 275G Differential Drive® woofer, en 165 mm (6,5 in) 196H hornbelastet mellemtone og en 2408H-2 37,5 mm (1,5 in) ringformet polymerblænde, neodym-kompressiondriver monteret på et 90° x 50° horn, alle drevet af en 1500 watt Audio Class-D-kraftforstærker. Sofistikeret DSP danner kernen i en fuldt udstyret inputsektion, der giver vælgbar system-EQ, beskyttelse, inputfølsomhedsvalg, crossover-funktionalitet, dynamisk limiting og diskret komponentoptimering.
- Alle PRX700-kabinetter er bygget af en kombination af 25 mm (på top og bund for øget stivhed) og 18 mm, stærkt, letvægts populærfiner fremstillet strukturelt solidt med tunge og not-forbindelser. Alle PRX700 Series-kabinetter er beskyttet af JBL's turné-beprøvede DuraFlex™-finish. Gitter er fremstillet af buledæmpende 16 gauge stål, og håndtag er fremstillet af letvægts glasfyld nylon for øget styrke og holdbarhed. Alle M10-ophængningspunkter er konstrueret af 14 gauge stål og er blevet testet med en flydespænding på

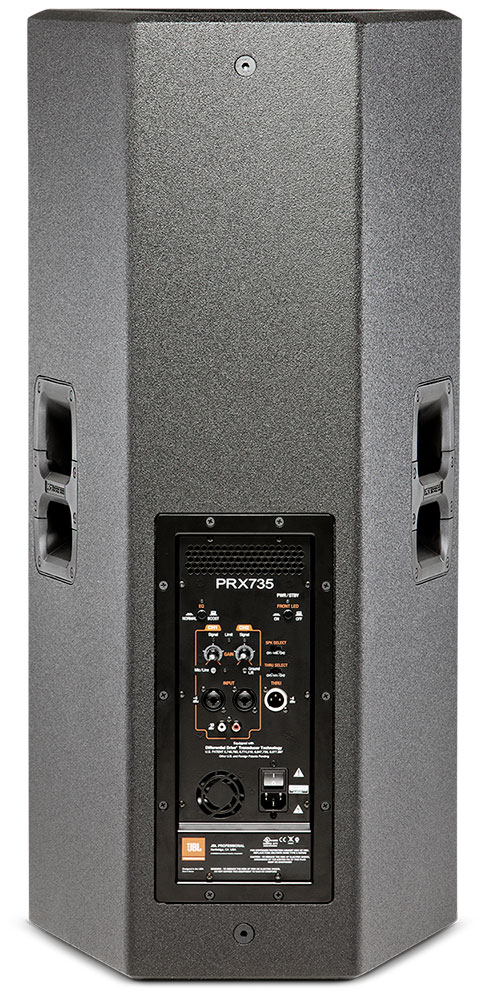

1000 lbs. hver. - Forstærkerinputpanelet tilbyder XLR eller ¼ inch jack-kompatibilitet, og en følsomhedsomskifter giver ekstra fleksibilitet, hvilket gør det muligt at forbinde bogstaveligt talt enhver lydkilde uden at bruge en mixer. Signal-til-stede og overload-lamper angiver systemstatus og hjælper med at indstille det optimale niveau via niveauregulerings-drejeknapt.
Downloads
Dokumenter
| Størrelse | |
PRX735 Data Sheet
opdateret: apr 2026
|
2,33 MB |
|
PRX735 Spec Sheet
opdateret: apr 2026
|
640 kB |
|
PRX735 User's Guide - English
opdateret: apr 2026
|
1,95 MB |
PRX735 User's Guide - French
opdateret: apr 2026
|
898 kB |
PRX735 User's Guide - German
opdateret: apr 2026
|
906 kB |
PRX735 User's Guide - Spanish
opdateret: apr 2026
|
780 kB |
Data Sheets
| Størrelse | |
|
|
2,33 MB |
Specifications
| Størrelse | |
|
|
640 kB |
Brochures
| Størrelse | |
|
|
2,54 MB |
CAD Drawings
| Størrelse | |
|
|
704 kB |
|
|
6,41 MB |
Compliances
| Størrelse | |
|
|
133 kB |
Simulation Data
| Størrelse | |
|
|
21 MB |
User Guides
| Størrelse | |
|
|
1,95 MB |
|
|
780 kB |
|
|
898 kB |
Images
| Størrelse | |
|
|
156 kB |
|
|
168 kB |
|
|
252 kB |
Accessories
| Størrelse | |
|
|
906 kB |
Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.
Reservedele og service
Specifikationer
| Power Rating | 1500 W |
| AC power input | 100V - 240V~ 50/60 Hz |
| Frequency Range (-10dB) | Normal: 35 Hz – 20 kHzBoost: 34 Hz – 20 kHz |
| Frequency Response (±3 dB) | Normal: 42 Hz – 20 kHzBoost: 39 Hz – 20 kHz |
| Coverage Pattern | 90° x 50° nominal |
| Directivity Index (DI) | 10.5 dB |
| Directivity Factor (Q) | 11.2 |
| Crossover Frequency | 480 Hz, 2.0 kHz |
| Maximum SPL (1m) | Normal: 136dBBoost: 136dB |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| Input Impedance | 20K Ohms (balanced), 10K Ohms (unbalanced) |
| LF Driver | 1 x JBL 275G 380mm (15 in) woofer |
| MF Driver | 1 x JBL 196H 165mm (6.5 in) horn-loaded midrange transducer |
| HF Driver | 1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver" |
| Enclosure | Trapezoidal, 18 mm, plywood |
| Suspension / Mounting | 12 x M10 Suspension Points |
| Transport | 2 x integrated handle with injection molded backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Input Connectors | 2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input |
| Output Connector | 1 male XLR balanced output |
| Dimensions (H x W x D) | 952.5 mm x 445.0 mm x 537.97 mm(37.5 in x 17.52 in x 21.18 in) |
| Net Weight | 34.9 kg (77 lb) |
Tilbehør
PRX835W-CVR | Luksuriøs polstret beskyttelsescover til PRX835W eller PRX735
Større billeder
Luksus polstret cover til PRX835W eller PRX735. Vandafvisende sort nylon udvendig, 5mm polstring, åbninger til håndtagsadgang.
