Sistema Main 15" a Tre Vie Full-Range

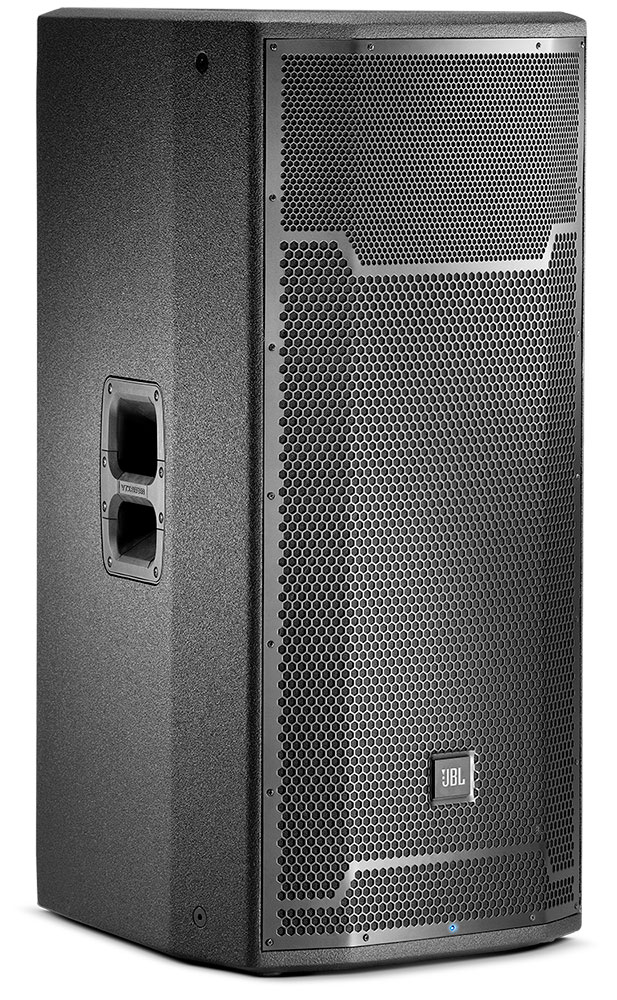

Il PRX735 è un sistema di altoparlanti leggero a tre vie alimentato autonomamente, capace di offrire prestazioni di altissimo livello su un'ampia banda di frequenza.
Immagini più grandi
Caratteristiche
- 136 dB SPL di picco
- Woofer a bassa frequenza Differential Drive® da 15" per distorsione ridotta e SPL superiore
- Trasduttore midrange caricato a tromba da 165 mm (6,5 pollici)
- Driver di compressione in neodimio JBL di nuova generazione con diametro 1,5"
- Guida d'onda progettata da JBL per una copertura accurata
- Tecnologia amplificatore Class-D ad alta efficienza
- Preset EQ selezionabili dall'utente Normal e Boost
- Sezione ingresso DSP, crossover, limitazione dinamica, ottimizzazione componenti, EQ di sistema selezionabile
- Capacità di ingresso a livello linea e ingresso microfonico diretto
- Ingressi combinati professionali XLR-1/4", ingressi RCA e loop-through XLR
- Maniglie multiple in materiale stampato a iniezione con coppa di supporto per un facile trasporto
- Punti di sospensione M10 integrati per una facile installazione
- Cabinet in compensato di pioppo leggero reso strutturalmente robusto con giunti a coda di rondine e protetto dalla finitura DuraFlex™ collaudata in tour di JBL.
- Griglie in acciaio zincato da 16 gauge resistenti alle ammaccature con dorso in tessuto
- Questo diffusore è ideale per applicazioni dove il materiale programmatico presenta sottigliezza e sfumature. Perfettamente capace di riprodurre un suono full range ad alta fedeltà senza subwoofer, se abbinato alle basse frequenze estese del PRX718XLF, si ottiene un controllo completo dell'intero spettro audio. Come tutti i sistemi PRX700 Series a gamma completa, è possibile utilizzare due selezioni EQ per ottimizzare il sistema in base al materiale programmatico e/o all'ambiente. La sezione ingresso alloggia anche ingressi a livello Line o Mic/Instrument.

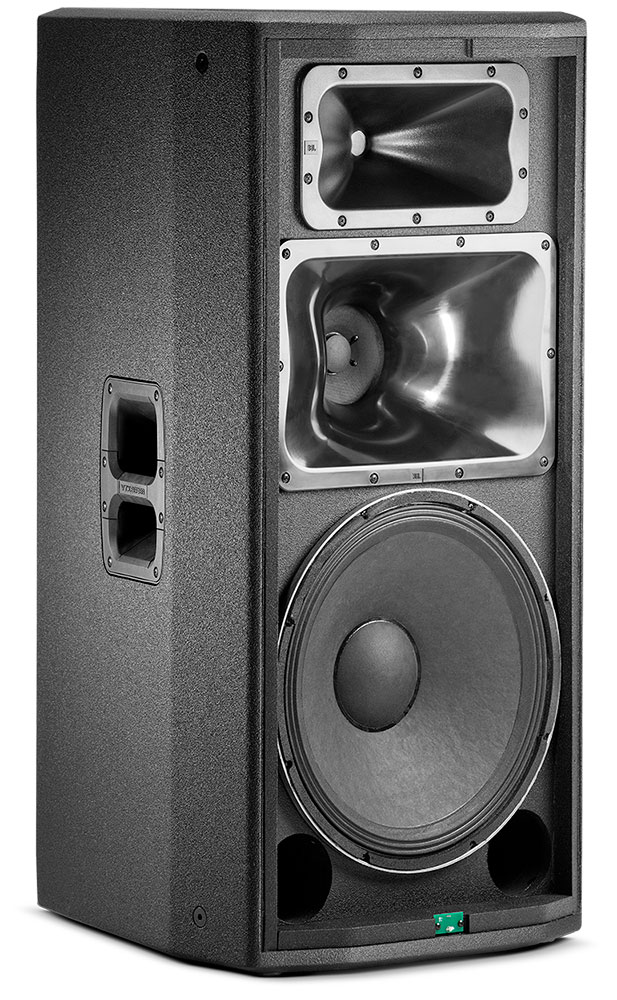

- Il PRX735 è un sistema diffusore a tre vie auto-alimentato e leggero capace di fornire un livello di prestazione molto elevato su una larghezza di banda ampia. Il PRX735 è composto da un woofer Differential Drive® 275G da 15 pollici, un midrange caricato a tromba 196H da 165 mm (6,5 pollici) e un driver di compressione in neodimio con diaframma polimerico anulare 2408H-2 da 37,5 mm (1,5 pollici) montato su una tromba 90° per 50°, il tutto azionato da un amplificatore Audio Class-D da 1500 watt. Un DSP sofisticato è al centro di una sezione ingresso completamente dotata, fornendo EQ di sistema selezionabile dall'utente, protezione, selezione della sensibilità d'ingresso, funzionalità crossover, limitazione dinamica e ottimizzazione discreta dei componenti.
- Tutti i cabinet PRX700 sono costruiti da una combinazione di compensato di pioppo leggero e robusto da 25 mm (sulla parte superiore e inferiore per maggiore rigidità) e 18 mm, reso strutturalmente robusto con giunti a coda di rondine. Tutti i cabinet della serie PRX700 sono protetti dalla finitura DuraFlex™ collaudata in tour di JBL. Le griglie sono realizzate in acciaio zincato da 16 gauge resistente alle ammaccature e le maniglie sono realizzate in nylon riempito di vetro leggero per maggiore resistenza e durabilità. Tutti i punti di sospensione M10 sono costruiti in acciaio da 14 gauge e sono stati testati con un carico di snervamento di

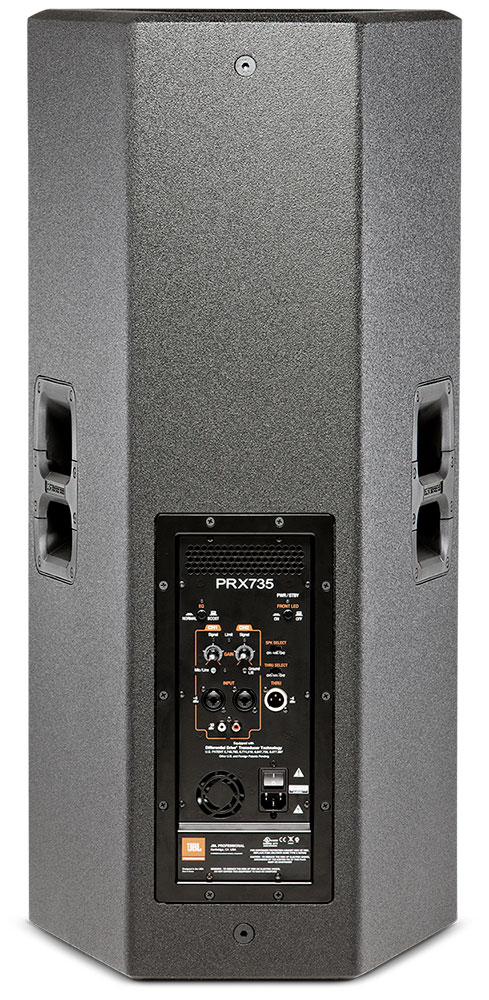

1000 libbre ciascuno. - Il pannello ingresso dell'amplificatore offre compatibilità XLR o jack da ¼ pollice e un interruttore di sensibilità fornisce flessibilità extra, rendendo possibile collegare praticamente qualsiasi sorgente sonora senza utilizzare un mixer. Le spie di segnale presente e sovraccarico indicano lo stato del sistema e assistono nell'impostazione del livello ottimale tramite la manopola di controllo del livello.
Download
Documenti
| Dimensione | |
PRX735 Data Sheet
aggiornato: apr 2026
|
2,33 MB |
|
PRX735 Spec Sheet
aggiornato: apr 2026
|
640 KB |
|
PRX735 User's Guide - English
aggiornato: apr 2026
|
1,95 MB |
PRX735 User's Guide - French
aggiornato: apr 2026
|
898 KB |
PRX735 User's Guide - German
aggiornato: apr 2026
|
906 KB |
PRX735 User's Guide - Spanish
aggiornato: apr 2026
|
780 KB |
Data Sheets
| Dimensione | |
|
|
2,33 MB |
Specifications
| Dimensione | |
|
|
640 KB |
Brochures
| Dimensione | |
|
|
2,54 MB |
CAD Drawings
| Dimensione | |
|
|
704 KB |
|
|
6,41 MB |
Compliances
| Dimensione | |
|
|
133 KB |
Simulation Data
| Dimensione | |
|
|
21 MB |
User Guides
| Dimensione | |
|
|
1,95 MB |
|
|
780 KB |
|
|
898 KB |
Images
| Dimensione | |
|
|
156 KB |
|
|
168 KB |
|
|
252 KB |
Accessories
| Dimensione | |
|
|
906 KB |
Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.
Parti e assistenza
Specifiche
| Power Rating | 1500 W |
| AC power input | 100V - 240V~ 50/60 Hz |
| Frequency Range (-10dB) | Normal: 35 Hz – 20 kHzBoost: 34 Hz – 20 kHz |
| Frequency Response (±3 dB) | Normal: 42 Hz – 20 kHzBoost: 39 Hz – 20 kHz |
| Coverage Pattern | 90° x 50° nominal |
| Directivity Index (DI) | 10.5 dB |
| Directivity Factor (Q) | 11.2 |
| Crossover Frequency | 480 Hz, 2.0 kHz |
| Maximum SPL (1m) | Normal: 136dBBoost: 136dB |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| Input Impedance | 20K Ohms (balanced), 10K Ohms (unbalanced) |
| LF Driver | 1 x JBL 275G 380mm (15 in) woofer |
| MF Driver | 1 x JBL 196H 165mm (6.5 in) horn-loaded midrange transducer |
| HF Driver | 1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver" |
| Enclosure | Trapezoidal, 18 mm, plywood |
| Suspension / Mounting | 12 x M10 Suspension Points |
| Transport | 2 x integrated handle with injection molded backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Input Connectors | 2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input |
| Output Connector | 1 male XLR balanced output |
| Dimensions (H x W x D) | 952.5 mm x 445.0 mm x 537.97 mm(37.5 in x 17.52 in x 21.18 in) |
| Net Weight | 34.9 kg (77 lb) |
Accessori
PRX835W-CVR | Custodia Protettiva Imbottita Deluxe per PRX835W o PRX735
Immagini più grandi
Custodia imbottita di lusso per PRX835W o PRX735. Esterno in nylon nero resistente all'acqua, imbottitura da 5mm, aperture di accesso per i manici.
