15" trevägssystem för fullt frekvensspektrum Huvudsystem

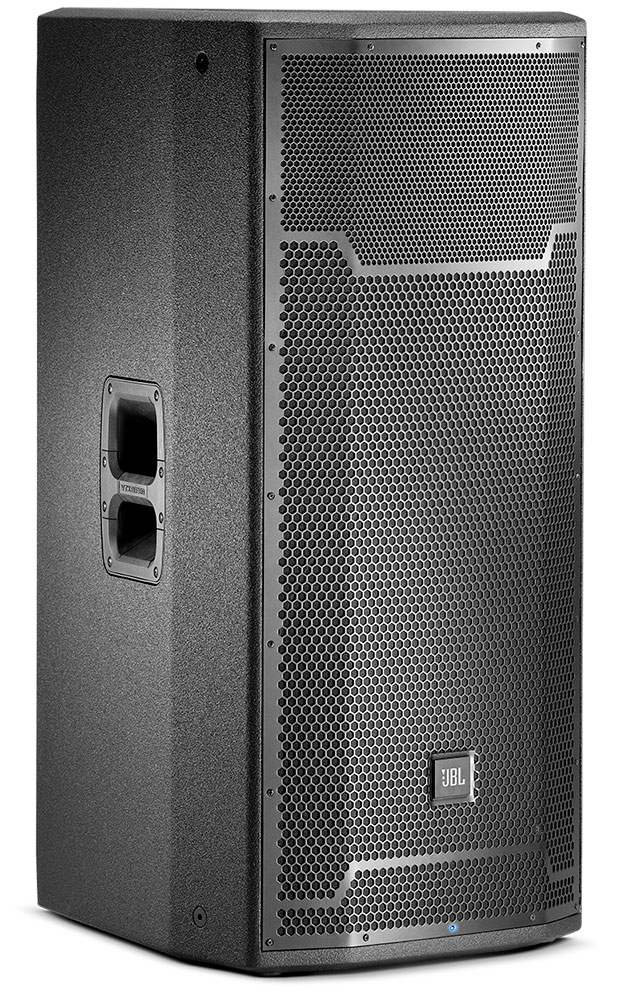

PRX735 är ett självamplifierat, lättviktigt trevägshögtalarssystem som kan leverera en mycket hög prestanda över ett brett frekvensband.
Större bilder
Funktioner
```html
```
- 136 dB toppspänning
- 15" Differential Drive® lågfrekvensdriver för låg distorsion och högre SPL
- 165 mm (6,5 tum) hornladdad midrange-omvandlare
- 1,5" diameter nästa generations JBL neodymium-kompressionsdriver
- JBL-designad vågvägledare för exakt täckning
- Effektiv Class-D-förstärkarteknik
- Normal och Boost användarvalbar EQ-förinställning
- DSP-ingångssektionen, crossover, dynamisk begränsning, komponentoptimering, valbar system-EQ
- Linjär nivå och direkta mikrofoningångar
- Professionella XLR-1/4" kombinationsingångar, RCA-ingångar och XLR-genomkoppling
- Flera insprutningsformade handtag med stödbricka för enkel transport
- Integrerade M10-upphängningspunkter för enkel installation
- Lätta poplarplywoodskåp gjorda strukturellt stabila med spont- och nurfog och skyddade av JBL:s turnébeprövade DuraFlex™-finish.
- Tygbakade, bucklingsresistenta stålgaller på 16 gauge
- Den här högtalaren är idealisk lämpad för applikationer där programinnehållet uppvisar subtilitet och nyans. Helt kapabel att återge högfidelitets fullomfattande ljud utan subwoofer. När den kombineras med PRX718XLF:s utökade låga frekvenser uppnås fullständig kontroll över hela audiospektrat. Liksom alla PRX700-seriens fullomfattande system kan två EQ-val användas för att optimera systemet för programinnehållet och/eller miljön. Ingångssektionen tillåter också antingen Line eller Mic/Instrument-nivåingångar.

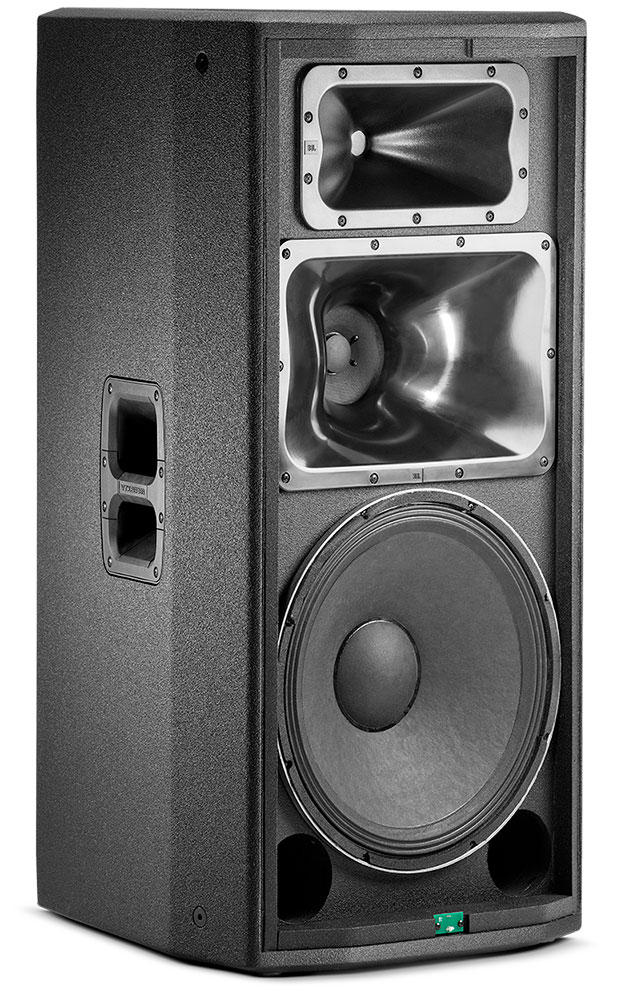

- PRX735 är ett självdrivet, lättviktigt trevägshögtalarsystem som kan leverera en mycket hög prestanda över en bred bandbredd. PRX735 består av en 15 tum 275G Differential Drive®-woofer, en 165 mm (6,5 tum) 196H hornladdad midbas och en 2408H-2 37,5 mm (1,5 tum) ringformad polymermembran, neodymium-kompressionsdriver monterad på ett 90° x 50°-horn, allt drivet av en 1500 watts Audio Class-D-förstärkare. Sofistikerad DSP ligger i hjärtat av en fullt utrustad ingångssektionen, vilket ger användarvalbar system-EQ, skydd, ingångskänslighetsurvål, crossover-funktionalitet, dynamisk begränsning och diskret komponentoptimering.
- Alla PRX700-skåp är byggda från en kombination av 25 mm (på topp och botten för ökad styvhet) och 18 mm starkt, lättviktigt poplarplywood gjort strukturellt stabilt med spont- och nurfog. Alla PRX700-seriens skåp är skyddade av JBL:s turnébeprövade DuraFlex™-finish. Gallren är gjorda av bucklingsresistenta stålgaller på 16 gauge och handtagen är gjorda av lättviktig glasfiberförstärkt nylon för ökad styrka och hållbarhet. Alla M10-upphängningspunkter är konstruerade av 14 gauge stål och har testats med en sträckgräns på

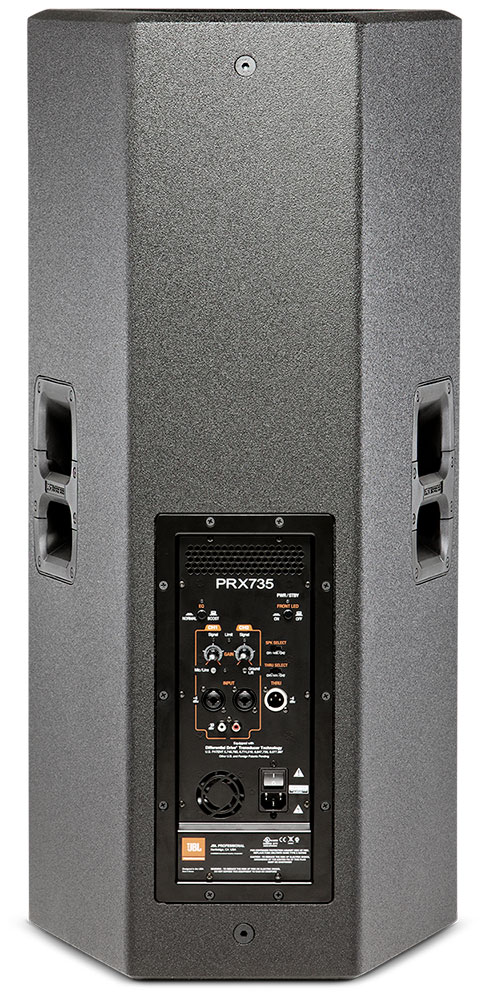

1000 pund vardera. - Förstärkaringångspanelen erbjuder XLR eller 1/4 tums jackkompabilitet och en känslighetskontakt ger extra flexibilitet, vilket gör det möjligt att ansluta nästan vilken ljudkälla som helst utan att använda en mixer. Signalöversätt- och överbelastningsljus indikerar systemstatus och hjälper till att ställa in den optimala nivån via nivåkontrollens vridomkoppling.
Nedladdningar
Dokument
| Storlek | |
PRX735 Data Sheet
uppdaterad: apr 2026
|
2,33 MB |
|
PRX735 Spec Sheet
uppdaterad: apr 2026
|
640 KB |
|
PRX735 User's Guide - English
uppdaterad: apr 2026
|
1,95 MB |
PRX735 User's Guide - French
uppdaterad: apr 2026
|
898 KB |
PRX735 User's Guide - German
uppdaterad: apr 2026
|
906 KB |
PRX735 User's Guide - Spanish
uppdaterad: apr 2026
|
780 KB |
Data Sheets
| Storlek | |
|
|
2,33 MB |
Specifications
| Storlek | |
|
|
640 KB |
Brochures
| Storlek | |
|
|
2,54 MB |
CAD Drawings
| Storlek | |
|
|
704 KB |
|
|
6,41 MB |
Compliances
| Storlek | |
|
|
133 KB |
Simulation Data
| Storlek | |
|
|
21 MB |
User Guides
| Storlek | |
|
|
1,95 MB |
|
|
780 KB |
|
|
898 KB |
Images
| Storlek | |
|
|
156 KB |
|
|
168 KB |
|
|
252 KB |
Accessories
| Storlek | |
|
|
906 KB |
Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.
Reservdelar och service
Specifikationer
| Power Rating | 1500 W |
| AC power input | 100V - 240V~ 50/60 Hz |
| Frequency Range (-10dB) | Normal: 35 Hz – 20 kHzBoost: 34 Hz – 20 kHz |
| Frequency Response (±3 dB) | Normal: 42 Hz – 20 kHzBoost: 39 Hz – 20 kHz |
| Coverage Pattern | 90° x 50° nominal |
| Directivity Index (DI) | 10.5 dB |
| Directivity Factor (Q) | 11.2 |
| Crossover Frequency | 480 Hz, 2.0 kHz |
| Maximum SPL (1m) | Normal: 136dBBoost: 136dB |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| Input Impedance | 20K Ohms (balanced), 10K Ohms (unbalanced) |
| LF Driver | 1 x JBL 275G 380mm (15 in) woofer |
| MF Driver | 1 x JBL 196H 165mm (6.5 in) horn-loaded midrange transducer |
| HF Driver | 1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver" |
| Enclosure | Trapezoidal, 18 mm, plywood |
| Suspension / Mounting | 12 x M10 Suspension Points |
| Transport | 2 x integrated handle with injection molded backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Input Connectors | 2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input |
| Output Connector | 1 male XLR balanced output |
| Dimensions (H x W x D) | 952.5 mm x 445.0 mm x 537.97 mm(37.5 in x 17.52 in x 21.18 in) |
| Net Weight | 34.9 kg (77 lb) |
Tillbehör

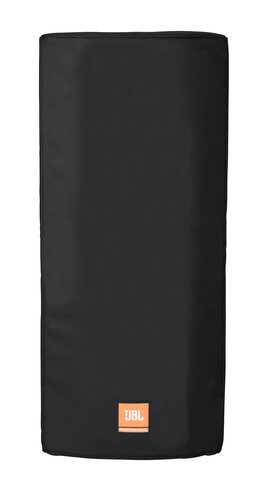

PRX835W-CVR | Exklusiv vadderad skyddsfodral för PRX835W eller PRX735
Större bilder
Lyxig stöldskyddad skyddshölje för PRX835W eller PRX735. Vattenresistent svart nylonutsida, 5 mm stoppning, handtagsöppningar.
