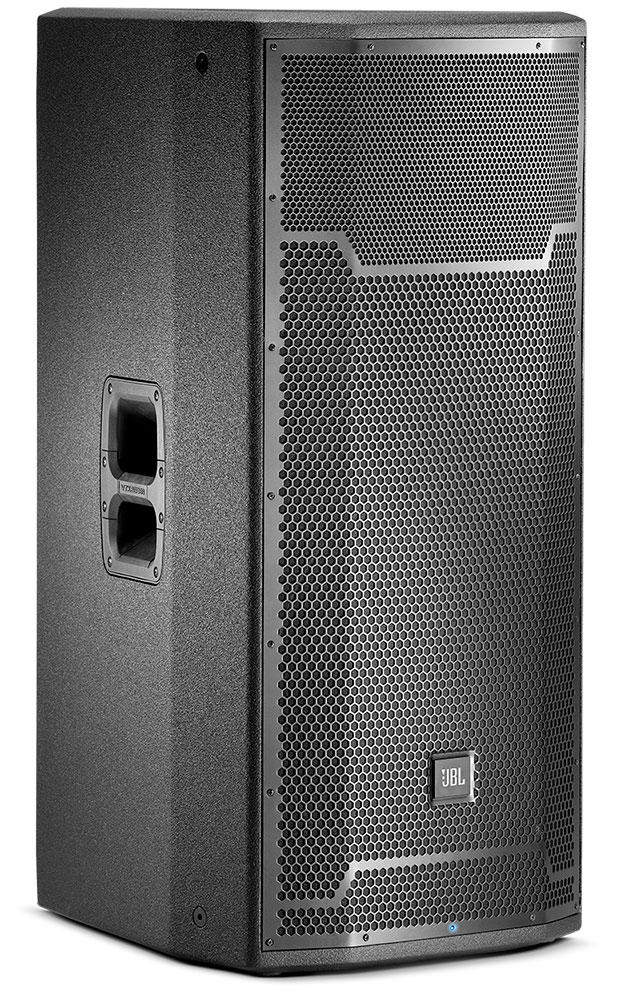

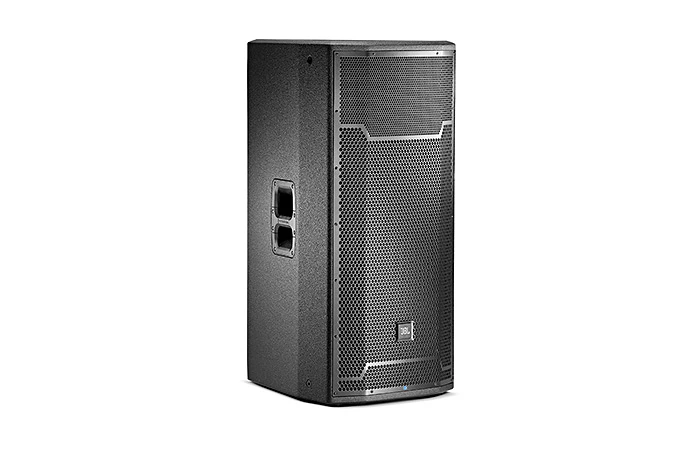

Sistema Principal de Três Vias de Gama Completa de 15"
O PRX735 é um sistema de altifalante autoamplificado, leve e de três vias, capaz de proporcionar um nível de desempenho muito elevado numa ampla gama de frequências.
Imagens maiores
Características
```html
```
- 136 dB SPL máximo
- Altifalante de frequências graves Differential Drive® de 15" para baixa distorção e SPL mais elevado
- Transdutor de médias frequências com carga de corneta de 165 mm (6,5 pol)
- Controlador de compressão de neodímio JBL de última geração com diâmetro de 1,5"
- Guia de onda concebido por JBL para cobertura precisa
- Tecnologia de amplificador Class-D eficiente
- Predefinições de EQ Normal e Boost selecionáveis pelo utilizador
- Secção de entrada DSP, divisor de frequências, limitador dinâmico, otimização de componentes, EQ de sistema selecionável
- Capacidade de entrada de microfone direto e de nível de linha
- Entradas combinadas profissionais XLR-1/4", entradas RCA e loop-through XLR
- Múltiplas pegas moldadas por injeção com copo de suporte para transporte fácil
- Pontos de suspensão integrados M10 para instalação fácil
- Colunas de compensado de álamo leve estruturalmente sólidas com ligações de encaixe e protegidas pelo acabamento DuraFlex™ testado em digressões da JBL.
- Grelhas de aço de 16 gauge com suporte têxtil e resistentes a amolgadelas
- Esta coluna é idealmente adequada para aplicações onde o material do programa apresenta subtileza e nuance. Totalmente capaz de reproduzir som de gama completa de alta fidelidade sem um subwoofer, quando associada às frequências graves estendidas da PRX718XLF, consegue-se controlo completo sobre todo o espectro de áudio. Tal como com todos os sistemas de gama completa da série PRX700, duas seleções de EQ podem ser utilizadas para otimizar o sistema para o material do programa e/ou ambiente. A secção de entrada também acomoda entradas de nível de Linha ou Mic/Instrumento.

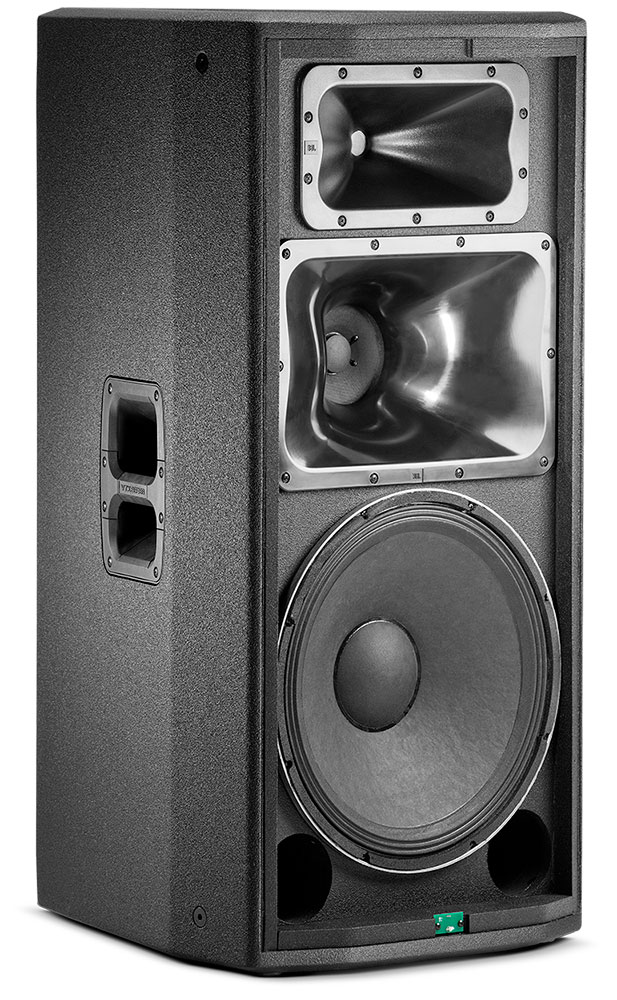

- A PRX735 é um sistema de coluna de três vias auto-alimentado, leve, capaz de proporcionar um nível muito elevado de desempenho numa largura de banda larga. A PRX735 é constituída por um altifalante Differential Drive® de 15 pol 275G, uma médio de 165 mm (6,5 pol) com carga de corneta 196H e um controlador de compressão de polímero anular de 2408H-2 37,5 mm (1,5 pol) com diafragma de neodímio montado numa corneta de 90° por 50°, todos acionados por um amplificador de potência Class-D de áudio de 1500 watt. DSP sofisticado está no núcleo de uma secção de entrada totalmente equipada, proporcionando EQ de sistema selecionável pelo utilizador, proteção, seleção de sensibilidade de entrada, funcionalidade de divisor de frequências, limitação dinâmica e otimização discreta de componentes.
- Todos os armários PRX700 são construídos a partir de uma combinação de compensado de álamo de 25 mm (no topo e na base para maior rigidez) e 18 mm, forte e leve, estruturalmente sólido com ligações de encaixe. Todos os armários da série PRX700 são protegidos pelo acabamento DuraFlex™ testado em digressões da JBL. As grelhas são feitas de aço de 16 gauge resistente a amolgadelas e as pegas são feitas de nilom reforçado com fibra de vidro leve para maior resistência e durabilidade. Todos os pontos de suspensão M10 são construídos a partir de aço de 14 gauge e foram testados com uma resistência ao escoamento de

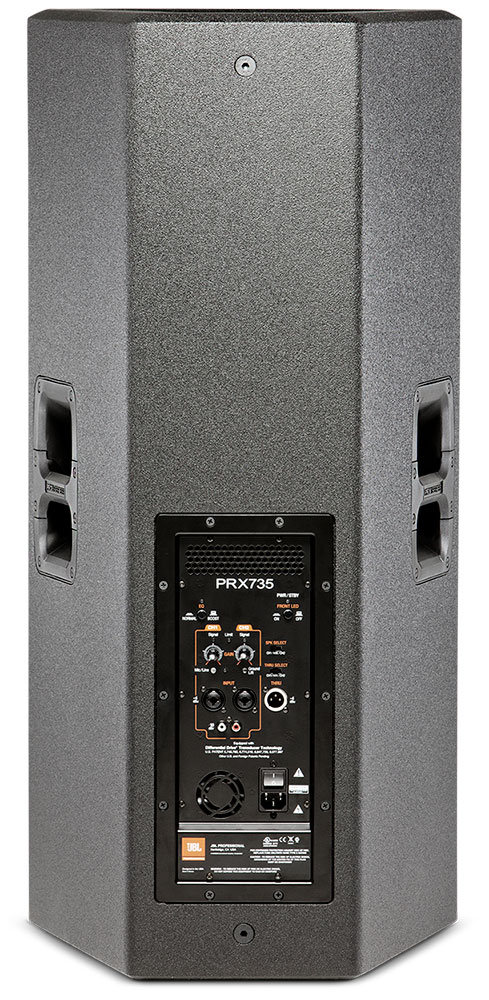

1000 lbs. cada. - O painel de entrada do amplificador oferece compatibilidade XLR ou jack de ¼ de polegada e um comutador de sensibilidade oferece flexibilidade adicional, possibilitando conectar praticamente qualquer fonte de som sem utilizar um misturador. As luzes de sinal presente e sobrecarga indicam o estado do sistema e ajudam a definir o nível ótimo através do botão de controlo de nível.
Descarregamentos
Documentos
| Tamanho | |
PRX735 Data Sheet
atualizado: abr 2026
|
2 MB |
|
PRX735 Spec Sheet
atualizado: abr 2026
|
600 KB |
|
PRX735 User's Guide - English
atualizado: abr 2026
|
2 MB |
PRX735 User's Guide - French
atualizado: abr 2026
|
900 KB |
PRX735 User's Guide - German
atualizado: abr 2026
|
900 KB |
PRX735 User's Guide - Spanish
atualizado: abr 2026
|
800 KB |
Data Sheets
| Tamanho | |
|
|
2 MB |
Specifications
| Tamanho | |
|
|
600 KB |
Brochures
| Tamanho | |
|
|
3 MB |
CAD Drawings
| Tamanho | |
|
|
700 KB |
|
|
6 MB |
Compliances
| Tamanho | |
|
|
100 KB |
Simulation Data
| Tamanho | |
|
|
20 MB |
User Guides
| Tamanho | |
|
|
2 MB |
|
|
800 KB |
|
|
900 KB |
Images
| Tamanho | |
|
|
200 KB |
|
|
200 KB |
|
|
300 KB |
Accessories
| Tamanho | |
|
|
900 KB |
Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.
Peças e serviço
Especificações
| Power Rating | 1500 W |
| AC power input | 100V - 240V~ 50/60 Hz |
| Frequency Range (-10dB) | Normal: 35 Hz – 20 kHzBoost: 34 Hz – 20 kHz |
| Frequency Response (±3 dB) | Normal: 42 Hz – 20 kHzBoost: 39 Hz – 20 kHz |
| Coverage Pattern | 90° x 50° nominal |
| Directivity Index (DI) | 10.5 dB |
| Directivity Factor (Q) | 11.2 |
| Crossover Frequency | 480 Hz, 2.0 kHz |
| Maximum SPL (1m) | Normal: 136dBBoost: 136dB |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| Input Impedance | 20K Ohms (balanced), 10K Ohms (unbalanced) |
| LF Driver | 1 x JBL 275G 380mm (15 in) woofer |
| MF Driver | 1 x JBL 196H 165mm (6.5 in) horn-loaded midrange transducer |
| HF Driver | 1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver" |
| Enclosure | Trapezoidal, 18 mm, plywood |
| Suspension / Mounting | 12 x M10 Suspension Points |
| Transport | 2 x integrated handle with injection molded backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Input Connectors | 2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input |
| Output Connector | 1 male XLR balanced output |
| Dimensions (H x W x D) | 952.5 mm x 445.0 mm x 537.97 mm(37.5 in x 17.52 in x 21.18 in) |
| Net Weight | 34.9 kg (77 lb) |
