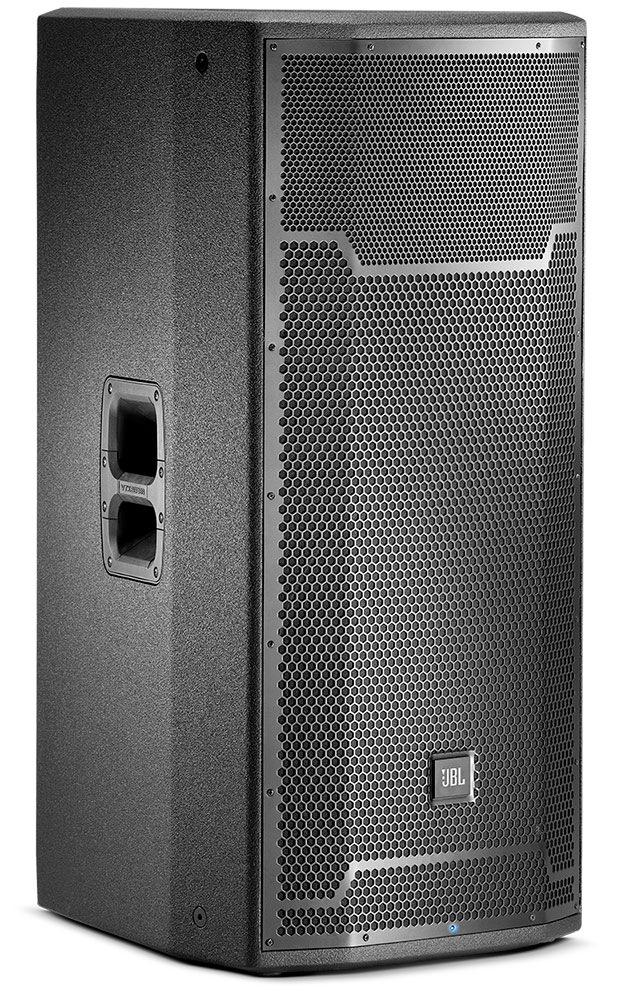

15" Dreiweg-Vollbereichs- Hauptsystem
Das PRX735 ist ein aktives, leichtes Dreiweg-Lautsprechersystem, das sehr hohe Leistung über ein breites Frequenzspektrum liefert.
Größere Bilder
Eigenschaften
```html
```
- 136 dB Spitzenschalldruckpegel
- 15"-Differential-Drive®-Tieftöner für niedrige Verzerrung und höheren SPL
- 165-mm- (6,5-Zoll-) horngeladener Mitteltonwandler
- 1,5"-Durchmesser-Kompressionstreiber aus Neodym der nächsten Generation von JBL
- JBL-entworfener Wellenleiter für präzise Abdeckung
- Effiziente Class-D-Verstärkertechnik
- Benutzerwahlbare Normal- und Boost-EQ-Voreinstellungen
- DSP-Eingangsstufe, Weiche, dynamische Begrenzung, Komponentenoptimierung, wählbare System-EQ
- Fähigkeit für Zeilenpegel- und direkten Mikrofoneingang
- Professionelle XLR-1/4"-Kombinationseingänge, RCA-Eingänge und XLR-Durchschleife
- Mehrere Spritzguss-Griffe mit Rückenschale für einfachen Transport
- Integrierte M10-Aufhängungspunkte für einfache Einrichtung
- Leichte Pappelschichtholzgehäuse mit struktureller Stabilität durch Nut- und Feder-Verbindungen, geschützt durch JBLs bewährte DuraFlex™-Beschichtung.
- Stoffbespannte, dellungsresistente Stahlgitter aus 16er Gauge
- Dieser Lautsprecher eignet sich idealerweise für Anwendungen, bei denen das Programmaterial Subtilität und Nuance aufweist. Er kann hochwertige Vollbereichsklang ohne Subwoofer reproduzieren. In Verbindung mit den erweiterten Tieffrequenzen des PRX718XLF wird vollständige Kontrolle über das gesamte Audiospektrum erreicht. Wie bei allen Vollbereichssystemen der PRX700 Serie können zwei EQ-Einstellungen verwendet werden, um das System für das Programmaterial und/oder die Umgebung zu optimieren. Der Eingangsteil ermöglicht auch entweder Zeilenpegel- oder Mikrofon-/Instrumentenpegel-Eingänge.

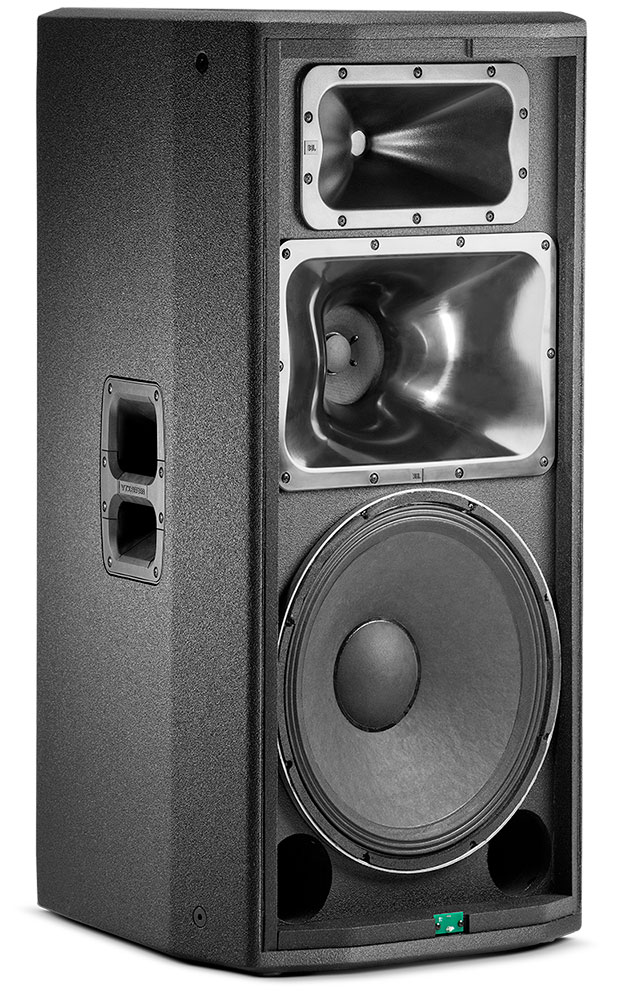

- Der PRX735 ist ein selbstverstärktes, leichtes dreiweg-Lautsprechersystem, das ein sehr hohes Leistungsniveau über eine breite Bandbreite erbringen kann. Der PRX735 besteht aus einem 15-Zoll-275G-Differential-Drive®-Woofer, einem 165-mm- (6,5-Zoll-) 196H-horngeladenen Mitteltonbereich und einem 2408H-2-37,5-mm- (1,5-Zoll-) ringförmigen Polymerdiaphragma-Neodym-Kompressionstreiber, montiert auf einem 90° x 50°-Horn, alle angetrieben von einem 1500-Watt-Audio-Class-D-Leistungsverstärker. Ausgefeilte DSP bildet den Kern einer vollständig ausgestatteten Eingangsstufe mit benutzerwahlbarer System-EQ, Schutz, Eingabeempfindlichkeitswahl, Übergangsweise, dynamischer Begrenzung und diskreter Komponentenoptimierung.
- Alle PRX700-Gehäuse bestehen aus einer Kombination von 25 mm (oben und unten für zusätzliche Steifigkeit) und 18 mm starkem, leichtem Pappelschichtholz, das durch Nut- und Feder-Verbindungen strukturell stabil ist. Alle Gehäuse der PRX700 Serie sind durch JBLs bewährte DuraFlex™-Beschichtung geschützt. Gitter bestehen aus dellungsresistentem Stahlgitter aus 16er Gauge, und Griffe bestehen aus leichtem, glasfaserverstärktem Nylon für zusätzliche Festigkeit und Haltbarkeit. Alle M10-Aufhängungspunkte bestehen aus 14er Gauge-Stahl und wurden mit einer Streckgrenze von

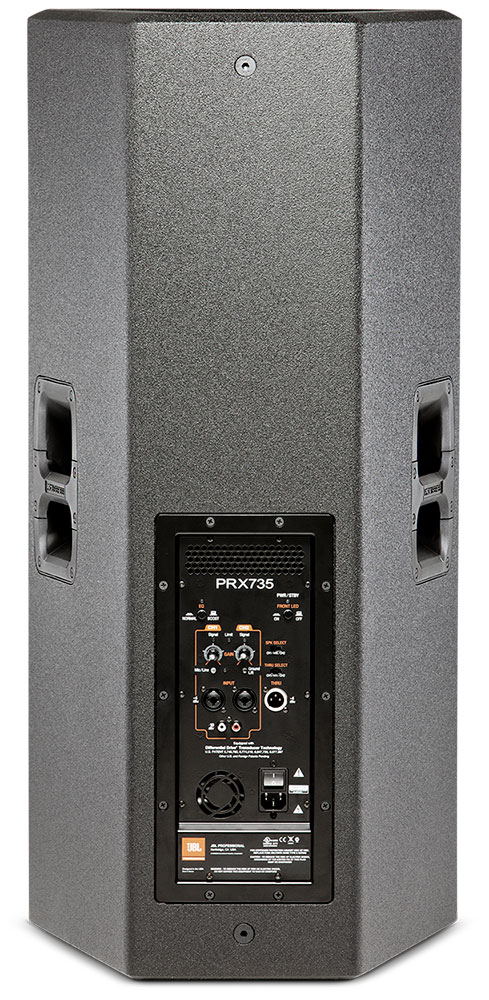

1000 lbs. pro Punkt getestet. - Das Verstärker-Eingangspanel bietet XLR- oder 1/4-Zoll-Buchsenkompatibilität, und ein Empfindlichkeitsschalter bietet zusätzliche Flexibilität, um buchstäblich jede Signalquelle anzuschließen, ohne ein Mischpult zu verwenden. Signal-Present- und Overload-Leuchten zeigen den Systemstatus an und helfen beim Einstellen des optimalen Pegels über den Pegelregler.
Downloads
Dokumente
| Größe | |
PRX735 Data Sheet
aktualisiert: Apr 2026
|
2,33 MB |
|
PRX735 Spec Sheet
aktualisiert: Apr 2026
|
640 KB |
|
PRX735 User's Guide - English
aktualisiert: Apr 2026
|
1,95 MB |
PRX735 User's Guide - French
aktualisiert: Apr 2026
|
898 KB |
PRX735 User's Guide - German
aktualisiert: Apr 2026
|
906 KB |
PRX735 User's Guide - Spanish
aktualisiert: Apr 2026
|
780 KB |
Data Sheets
| Größe | |
|
|
2,33 MB |
Specifications
| Größe | |
|
|
640 KB |
Brochures
| Größe | |
|
|
2,54 MB |
CAD Drawings
| Größe | |
|
|
704 KB |
|
|
6,41 MB |
Compliances
| Größe | |
|
|
133 KB |
Simulation Data
| Größe | |
|
|
21 MB |
User Guides
| Größe | |
|
|
1,95 MB |
|
|
780 KB |
|
|
898 KB |
Images
| Größe | |
|
|
156 KB |
|
|
168 KB |
|
|
252 KB |
Accessories
| Größe | |
|
|
906 KB |
Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.
Teile & Service
Spezifikationen
| Power Rating | 1500 W |
| AC power input | 100V - 240V~ 50/60 Hz |
| Frequency Range (-10dB) | Normal: 35 Hz – 20 kHzBoost: 34 Hz – 20 kHz |
| Frequency Response (±3 dB) | Normal: 42 Hz – 20 kHzBoost: 39 Hz – 20 kHz |
| Coverage Pattern | 90° x 50° nominal |
| Directivity Index (DI) | 10.5 dB |
| Directivity Factor (Q) | 11.2 |
| Crossover Frequency | 480 Hz, 2.0 kHz |
| Maximum SPL (1m) | Normal: 136dBBoost: 136dB |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| Input Impedance | 20K Ohms (balanced), 10K Ohms (unbalanced) |
| LF Driver | 1 x JBL 275G 380mm (15 in) woofer |
| MF Driver | 1 x JBL 196H 165mm (6.5 in) horn-loaded midrange transducer |
| HF Driver | 1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver" |
| Enclosure | Trapezoidal, 18 mm, plywood |
| Suspension / Mounting | 12 x M10 Suspension Points |
| Transport | 2 x integrated handle with injection molded backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Input Connectors | 2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input |
| Output Connector | 1 male XLR balanced output |
| Dimensions (H x W x D) | 952.5 mm x 445.0 mm x 537.97 mm(37.5 in x 17.52 in x 21.18 in) |
| Net Weight | 34.9 kg (77 lb) |
Zubehör
PRX835W-CVR | Luxus-Schutzhülle mit Polsterung für PRX835W oder PRX735
Größere Bilder
Luxuriöse gepolsterte Schutzhülle für PRX835W oder PRX735. Wasserbeständiges schwarzes Nylon-Außenmaterial, 5 mm Polsterung, Grifföffnungen.
