Système Principal Trois Voies Pleine Bande 15"
Le PRX735 est un système de haut-parleur trois voies autopowered et léger, capable de délivrer un niveau de performance très élevé sur une large bande passante.
Grandes images
Caractéristiques
- 136 dB pic SPL
- Haut-parleur de graves 15" Differential Drive® pour une distorsion réduite et un SPL plus élevé
- Transducteur médiums 165 mm (6,5 po) à pavillon
- Pilote de compression néodyme JBL nouvelle génération de 1,5" de diamètre
- Pavillon conçu par JBL pour une couverture précise
- Technologie amplificateur Class-D haute efficacité
- Préréglages d'égalisation sélectionnables par l'utilisateur : Normal et Boost
- Section d'entrée DSP, filtre de croisement, limitation dynamique, optimisation des composants, égalisation système sélectionnable
- Capacité d'entrée niveau ligne et microphone direct
- Entrées de combinaison XLR-1/4" professionnelles, entrées RCA et boucle XLR
- Plusieurs poignées moulées par injection avec coupelle de support pour un transport facile
- Points de suspension M10 intégrés pour une installation facile
- Cabinets en contreplaqué peuplier léger, structurellement renforcés par des joints à rainures et languettes et protégés par le revêtement DuraFlex™ éprouvé par JBL.

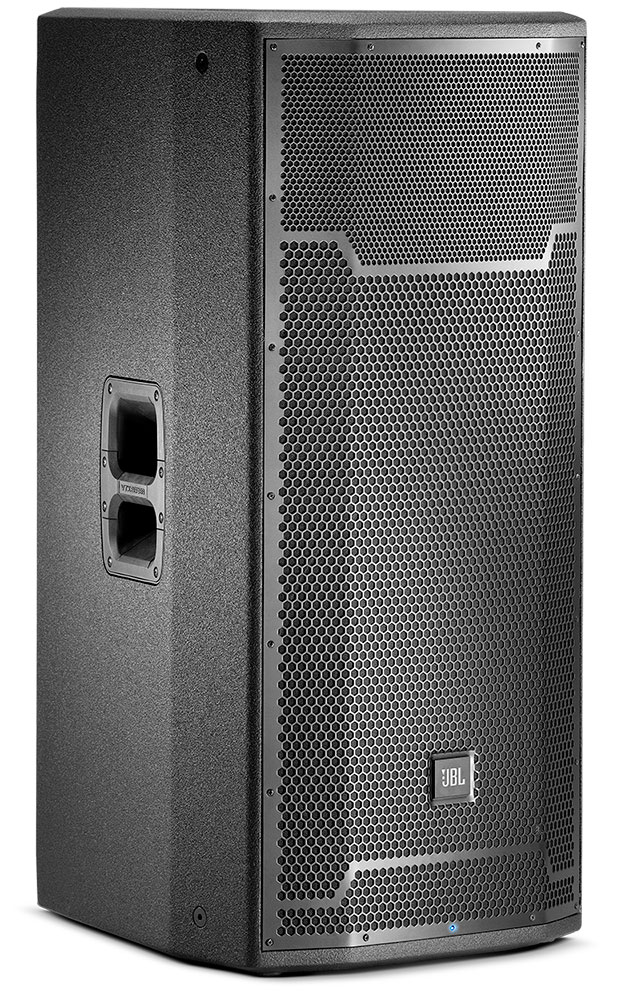

- Grilles en acier galvanisé 16 d'épaisseur, résistantes aux bosses et doublées de tissu
- Ce haut-parleur est idéalement adapté aux applications où le matériel programme présente de la subtilité et des nuances. Tout à fait capable de reproduire un son haute fidélité pleine bande sans caisson, lorsqu'il est couplé aux basses fréquences étendues du PRX718XLF, un contrôle complet de l'ensemble du spectre audio est atteint. Comme pour tous les systèmes PRX700 Series pleine bande, deux sélections d'égalisation peuvent être utilisées pour optimiser le système selon le matériel programme et/ou l'environnement. La section d'entrée accepte également des entrées niveau Ligne ou Mic/Instrument.

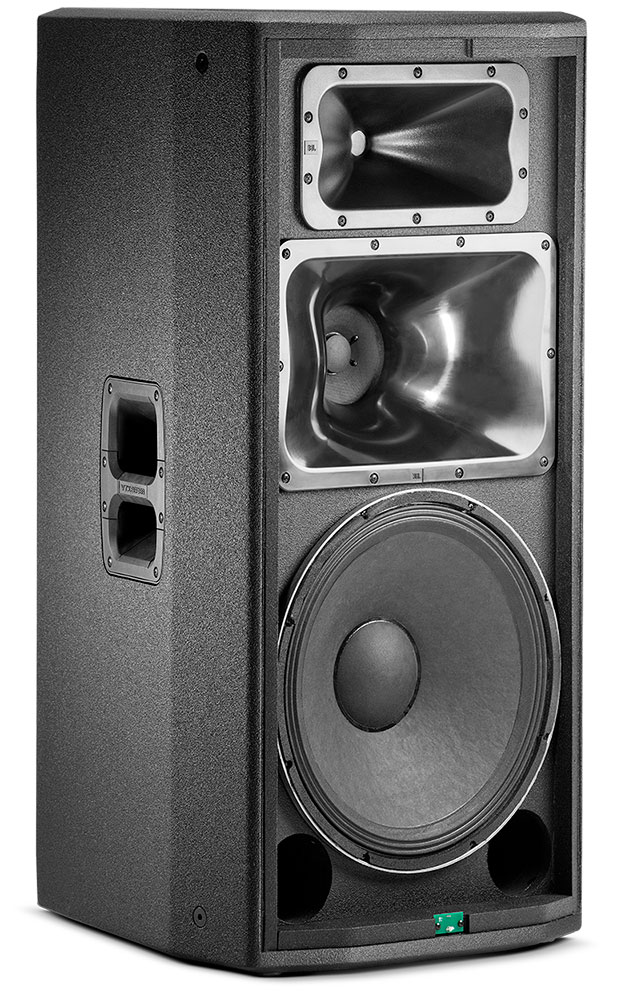

- Le PRX735 est un système de haut-parleurs trois voies autoamplifiés et légers capable de fournir un très haut niveau de performance sur une large bande passante. Le PRX735 comprend un woofer Differential Drive® 275G 15 po, un médium à pavillon 196H 165 mm (6,5 po) et un pilote de compression néodyme avec diaphragme annulaire en polymère 2408H-2 37,5 mm (1,5 po) monté sur un pavillon 90° × 50°, tous alimentés par un amplificateur de puissance Audio Class-D 1500 watts. Un DSP sophistiqué est au cœur d'une section d'entrée complète et riche en fonctionnalités, offrant une égalisation système sélectionnable par l'utilisateur, une protection, une sélection de sensibilité d'entrée, une fonctionnalité de filtre de croisement, une limitation dynamique et une optimisation discrète des composants.
- Tous les cabinets PRX700 sont construits à partir d'une combinaison de contreplaqué peuplier léger et robuste de 25 mm (en haut et en bas pour une rigidité accrue) et de 18 mm, structurellement renforcés par des joints à rainures et languettes. Tous les cabinets de la série PRX700 sont protégés par le revêtement DuraFlex™ éprouvé par JBL. Les grilles sont en acier galvanisé 16 résistant aux bosses et les poignées sont en nylon renforcé de verre léger pour une résistance et une durabilité accrues. Tous les points de suspension M10 sont construits en acier 14 et ont été testés avec une limite d'élasticité de

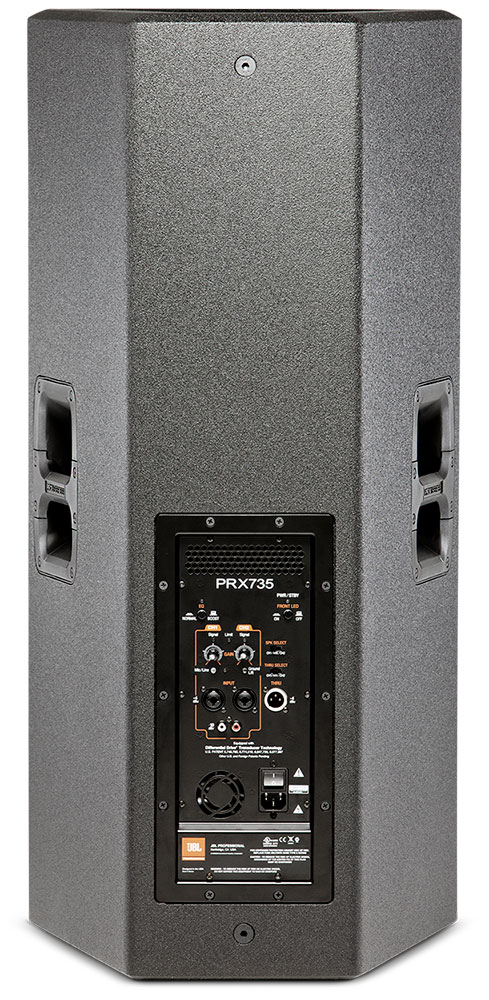

1000 lbs chacun. - Le panneau d'entrée de l'amplificateur offre une compatibilité XLR ou jack 1/4 po et un commutateur de sensibilité offre une flexibilité supplémentaire, ce qui permet de connecter pratiquement n'importe quelle source sonore sans utiliser de mélangeur. Des voyants de présence de signal et de surcharge indiquent l'état du système et aident à définir le niveau optimal via le bouton de contrôle du niveau.
Téléchargements
Documents
| Taille | |
PRX735 Data Sheet
mis à jour : avr. 2026
|
2,33 Mo |
|
PRX735 Spec Sheet
mis à jour : avr. 2026
|
640 ko |
|
PRX735 User's Guide - English
mis à jour : avr. 2026
|
1,95 Mo |
PRX735 User's Guide - French
mis à jour : avr. 2026
|
898 ko |
PRX735 User's Guide - German
mis à jour : avr. 2026
|
906 ko |
PRX735 User's Guide - Spanish
mis à jour : avr. 2026
|
780 ko |
Data Sheets
| Taille | |
|
|
2,33 Mo |
Specifications
| Taille | |
|
|
640 ko |
Brochures
| Taille | |
|
|
2,54 Mo |
CAD Drawings
| Taille | |
|
|
704 ko |
|
|
6,41 Mo |
Compliances
| Taille | |
|
|
133 ko |
Simulation Data
| Taille | |
|
|
21 Mo |
User Guides
| Taille | |
|
|
1,95 Mo |
|
|
780 ko |
|
|
898 ko |
Images
| Taille | |
|
|
156 ko |
|
|
168 ko |
|
|
252 ko |
Accessories
| Taille | |
|
|
906 ko |
Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.
Pièces détachées et réparations
Caractéristiques techniques
| Power Rating | 1500 W |
| AC power input | 100V - 240V~ 50/60 Hz |
| Frequency Range (-10dB) | Normal: 35 Hz – 20 kHzBoost: 34 Hz – 20 kHz |
| Frequency Response (±3 dB) | Normal: 42 Hz – 20 kHzBoost: 39 Hz – 20 kHz |
| Coverage Pattern | 90° x 50° nominal |
| Directivity Index (DI) | 10.5 dB |
| Directivity Factor (Q) | 11.2 |
| Crossover Frequency | 480 Hz, 2.0 kHz |
| Maximum SPL (1m) | Normal: 136dBBoost: 136dB |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| Input Impedance | 20K Ohms (balanced), 10K Ohms (unbalanced) |
| LF Driver | 1 x JBL 275G 380mm (15 in) woofer |
| MF Driver | 1 x JBL 196H 165mm (6.5 in) horn-loaded midrange transducer |
| HF Driver | 1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver" |
| Enclosure | Trapezoidal, 18 mm, plywood |
| Suspension / Mounting | 12 x M10 Suspension Points |
| Transport | 2 x integrated handle with injection molded backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Input Connectors | 2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input |
| Output Connector | 1 male XLR balanced output |
| Dimensions (H x W x D) | 952.5 mm x 445.0 mm x 537.97 mm(37.5 in x 17.52 in x 21.18 in) |
| Net Weight | 34.9 kg (77 lb) |
