JBL Professional LSR6328P

Større billeder

Linear Spatial Reference Bi-amplified Studio Monitor

LSR6328P er valget til stereo- og flerkanal-musik- og post-audio-applikationer, hvor nøjagtighed og høj SPL er påkrævet. THX® pm3 godkendt. METAlliance® certificeret.

Funktioner

Advanced Linear Spatial Reference design sikrer fladt off-axis-svar for større klarhed ved mikserpositionen.
RMC™ Room Mode Correction giver elektronisk kontrol af rumtilstande. Brugermålings- og
kalibreringssæt fås separat.
Differential Drive® teknologi med dynamisk bremsning for udvidet lavfrekvenssvar og minimal
effektkompression.
Integreret bi-amplifikation med fabrikskalibrerede følsomheder.
Titankompositakkustikelement til høje frekvenser med Elliptical Oblate Spheroidal bølgeleder for præcis
mønsterkontrol.
Magnetisk afskærmet højfrekvensakkustikelement minimerer interferens ved tæt placering ved
videomonitorer.
Højtæthedsskod for lavt kabinesonans.
Linear Dynamics Aperture port-design eliminerer portturbulenslens og reducerer portkompression.
Forstærket kabinet og bekvemme monteringspunkter til fastmonteret installation.
Integrerede håndtag letter positionering.

Downloads

Specifications

	Størrelse	Uploadet
LSR6328P Spec Sheet opdateret: okt 2020	476 kB	okt 2020

Manuals

	Størrelse	Uploadet
LSR6328P/6332/6312SP Mounting Specs opdateret: okt 2019	48,8 kB	okt 2019

Brochures

	Størrelse	Uploadet
LSR 6300 Brochure opdateret: okt 2020	5,89 MB	okt 2020
Recording & Broadcast Full Line Catalog opdateret: okt 2020	1,81 MB	okt 2020

Compliances

	Størrelse	Uploadet
LSR6300 Series Declaration of Conformity opdateret: okt 2019	93,2 kB	okt 2019

Tech Notes

	Størrelse	Uploadet
Tech Note: The New JBL LSR6300 Series Studio Monitors opdateret: okt 2019	627 kB	okt 2019

Simulation Data

	Størrelse	Uploadet
Ease SPK/DLL Files - Full JBL Pro Line opdateret: maj 2024	21 MB	maj 2024

Images

	Størrelse	Uploadet

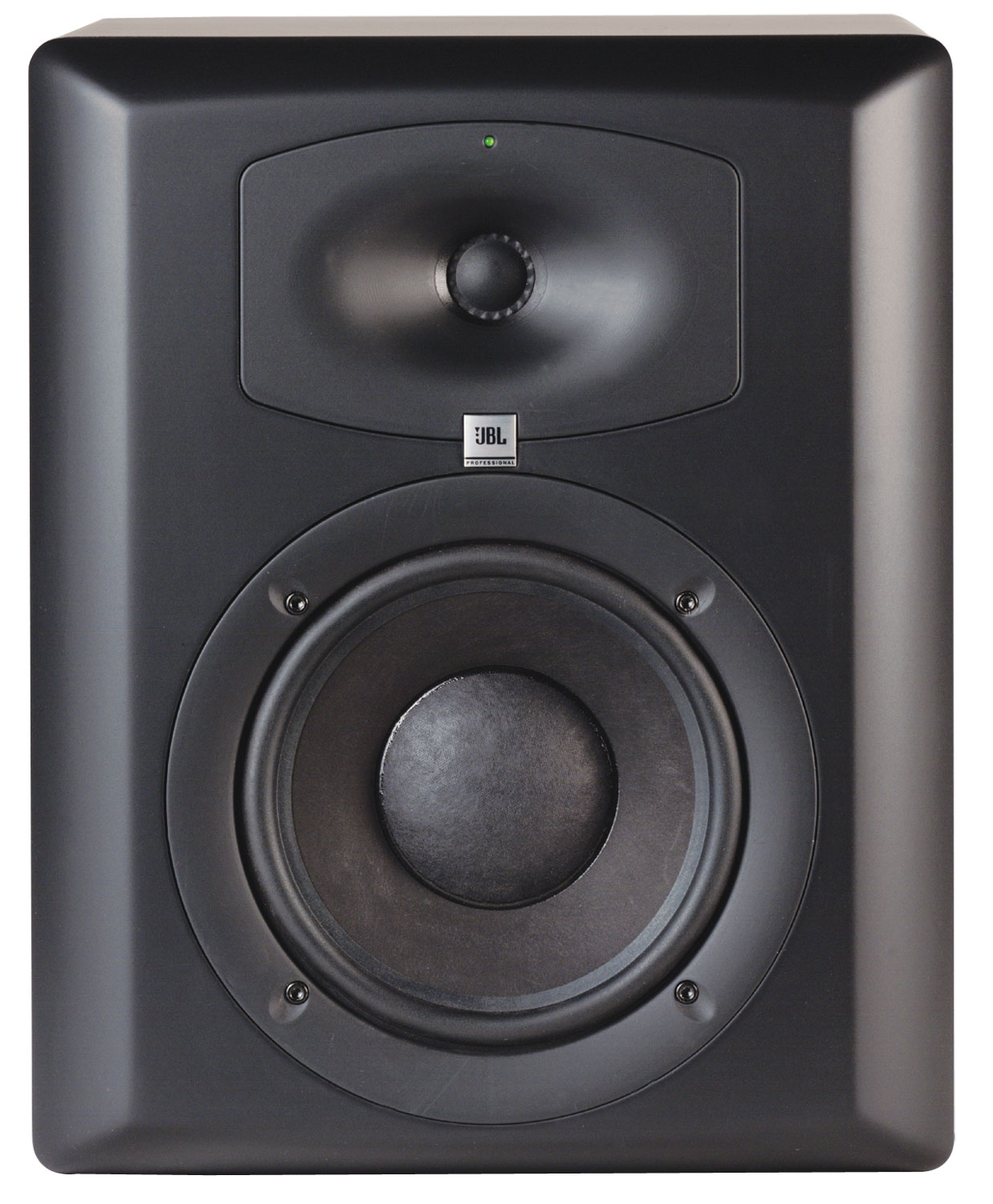

LSR6328P Front opdateret: okt 2019	227 kB	okt 2019

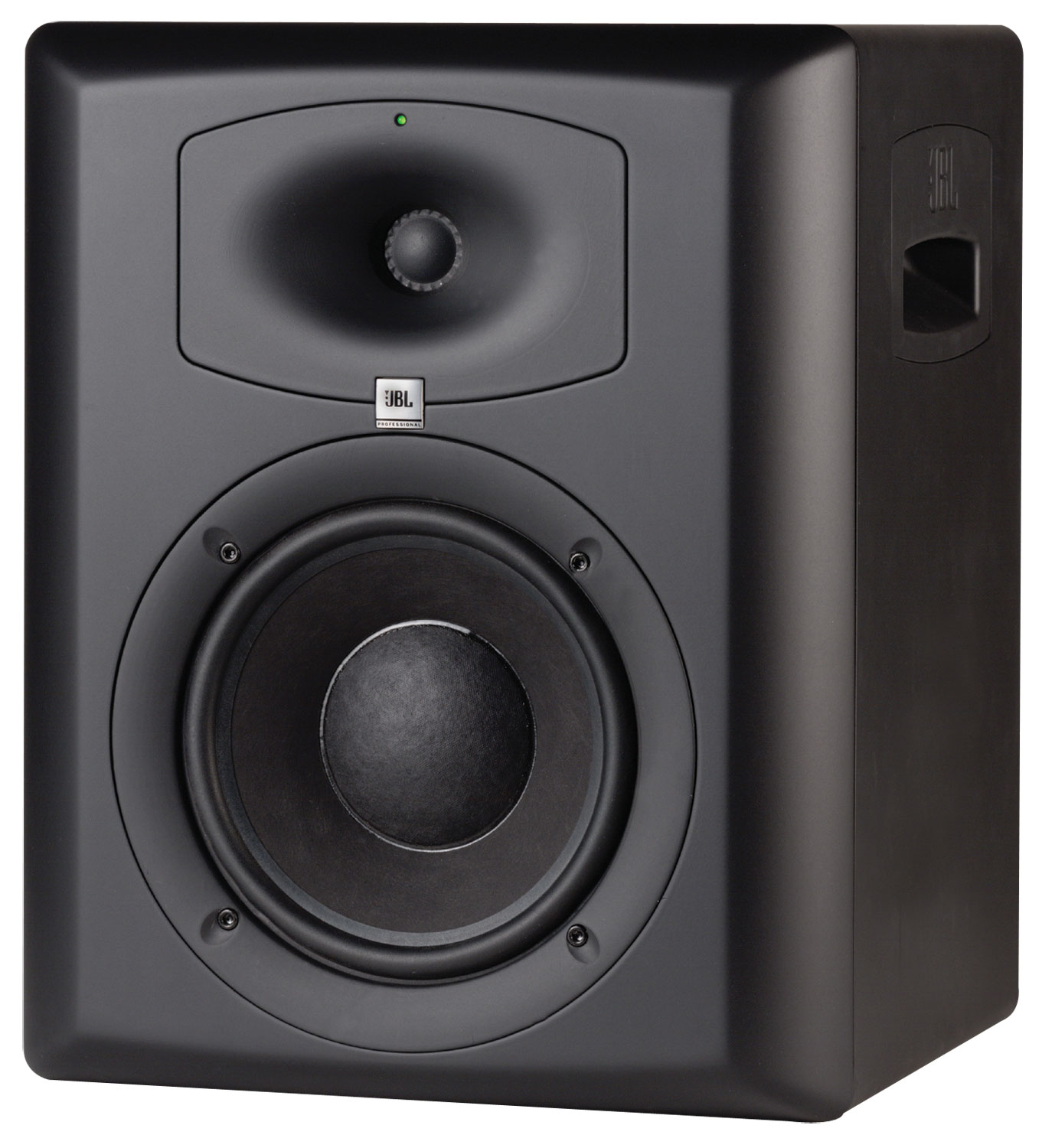

LSR6328P Left Angle opdateret: okt 2020	187 kB	okt 2020

Helpful Links

	Størrelse	Uploadet
RMC White Paper opdateret: okt 2020	189 kB	okt 2020
RMC Graph Paper opdateret: okt 2020	60 kB	okt 2020

User Guides

	Størrelse	Uploadet
RMC User Guide opdateret: okt 2020	2,58 MB	okt 2020

Install Guides

	Størrelse	Uploadet
R&B Mounting Brackets opdateret: okt 2020	26,2 kB	okt 2020

Owner's Manuals

	Størrelse	Uploadet
LSR6300 Manual opdateret: okt 2020	815 kB	okt 2020

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Response	50 Hz - 20 kHz (+1, -1.5 dB)
Enclosure Resonance Frequency	38 Hz
Low Frequency Extension	User controls set to default
-3 dB	46 Hz
10 dB	36 Hz
Low-High Frequency Crossover	1.7 kHz 6th-order acoustic Linkwitz-Riley
Distortion, 96 dB SPL, 1m	N/A
Mid-High Frequency (120 Hz - 20 kHz)	N/A
2nd Harmonic	<0.6%
3rd Harmonic	<1%
Maximum SPL (80 Hz - 20 kHz)	>108 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz)	>111 dB SPL / 1m
Signal Input	Neutrik “Combi” XLR-1⁄4-in tip-ring-sleeve balanced or unbalanced positive voltage applied to XLR pin 2 (1⁄4" tip) produces outward woofer motion
Calibrated Input Sensitivity, XLR & 1⁄4"	N/A
+4 dBu / +8 dBu	96 dB SPL / 1 m
-10 dBV	96 dB SPL / 1 m
AC INPUT VOLTAGE	100 / 240 VAC
AC Input Connector	IEC
Long-Term Maximum System Power	220 W (IEC265-5)
