JBL Professional LSR6328P

Immagini più grandi

Linear Spatial Reference Bi-amplified Studio Monitor

LSR6328P è la scelta per applicazioni di musica stereo e multicanale e post-produzione audio dove sono richiesti accuratezza e SPL elevato. THX® pm3 Approved. METAlliance® Certified.

Caratteristiche

Il design avanzato Linear Spatial Reference assicura una risposta più lineare fuori asse per una maggiore chiarezza alla posizione di mix.
RMC™ Room Mode Correction fornisce il controllo elettronico dei modi di risonanza della stanza. Kit di misurazione utente e
calibrazione disponibile.
La tecnologia Differential Drive® con frenatura dinamica per una risposta dei bassi estesa e compressione di potenza minima.
Bi-amplificazione integrata con sensibilità calibrate in fabbrica.
Trasduttore ad alta frequenza in composito di titanio con guida d'onda Elliptical Oblate Spheroidal per il controllo preciso del
pattern.
Trasduttore ad alta frequenza schermato magneticamente minimizza le interferenze quando utilizzato in prossimità di
monitor video.
Baffle ad alta densità per una risonanza dell'involucro ridotta.
Il design della porta Linear Dynamics Aperture elimina la turbolenza della porta e riduce la compressione della porta.
Involucro rinforzato e punti di montaggio convenienti per l'installazione su supporto.
Le maniglie integrate facilitano il posizionamento.

Download

Specifications

	Dimensione	Caricato
LSR6328P Spec Sheet aggiornato: ott 2020	476 KB	ott 2020

Manuals

	Dimensione	Caricato
LSR6328P/6332/6312SP Mounting Specs aggiornato: ott 2019	48,8 KB	ott 2019

Brochures

	Dimensione	Caricato
LSR 6300 Brochure aggiornato: ott 2020	5,89 MB	ott 2020
Recording & Broadcast Full Line Catalog aggiornato: ott 2020	1,81 MB	ott 2020

Compliances

	Dimensione	Caricato
LSR6300 Series Declaration of Conformity aggiornato: ott 2019	93,2 KB	ott 2019

Tech Notes

	Dimensione	Caricato
Tech Note: The New JBL LSR6300 Series Studio Monitors aggiornato: ott 2019	627 KB	ott 2019

Simulation Data

	Dimensione	Caricato
Ease SPK/DLL Files - Full JBL Pro Line aggiornato: mag 2024	21 MB	mag 2024

Images

	Dimensione	Caricato

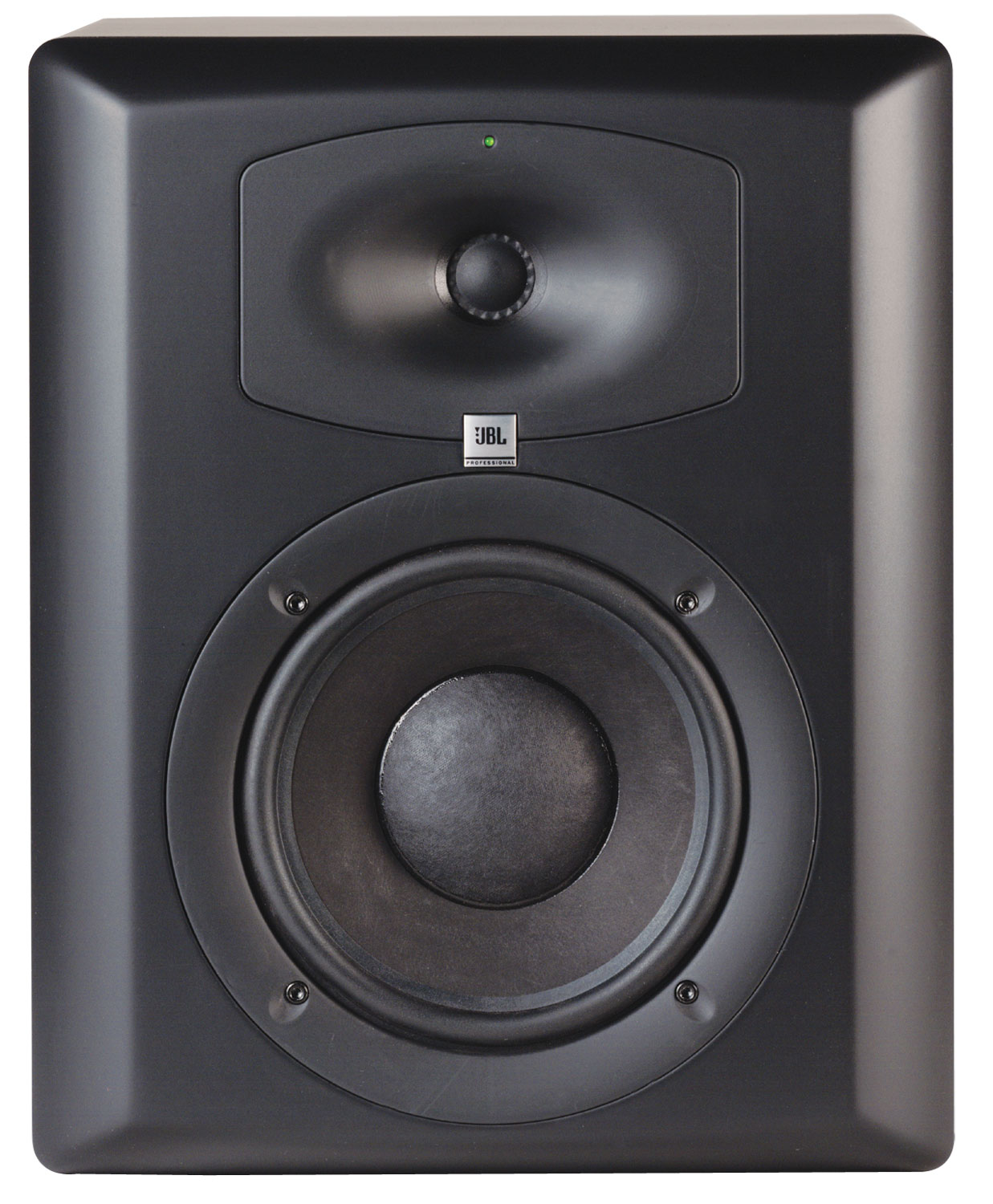

LSR6328P Front aggiornato: ott 2019	227 KB	ott 2019

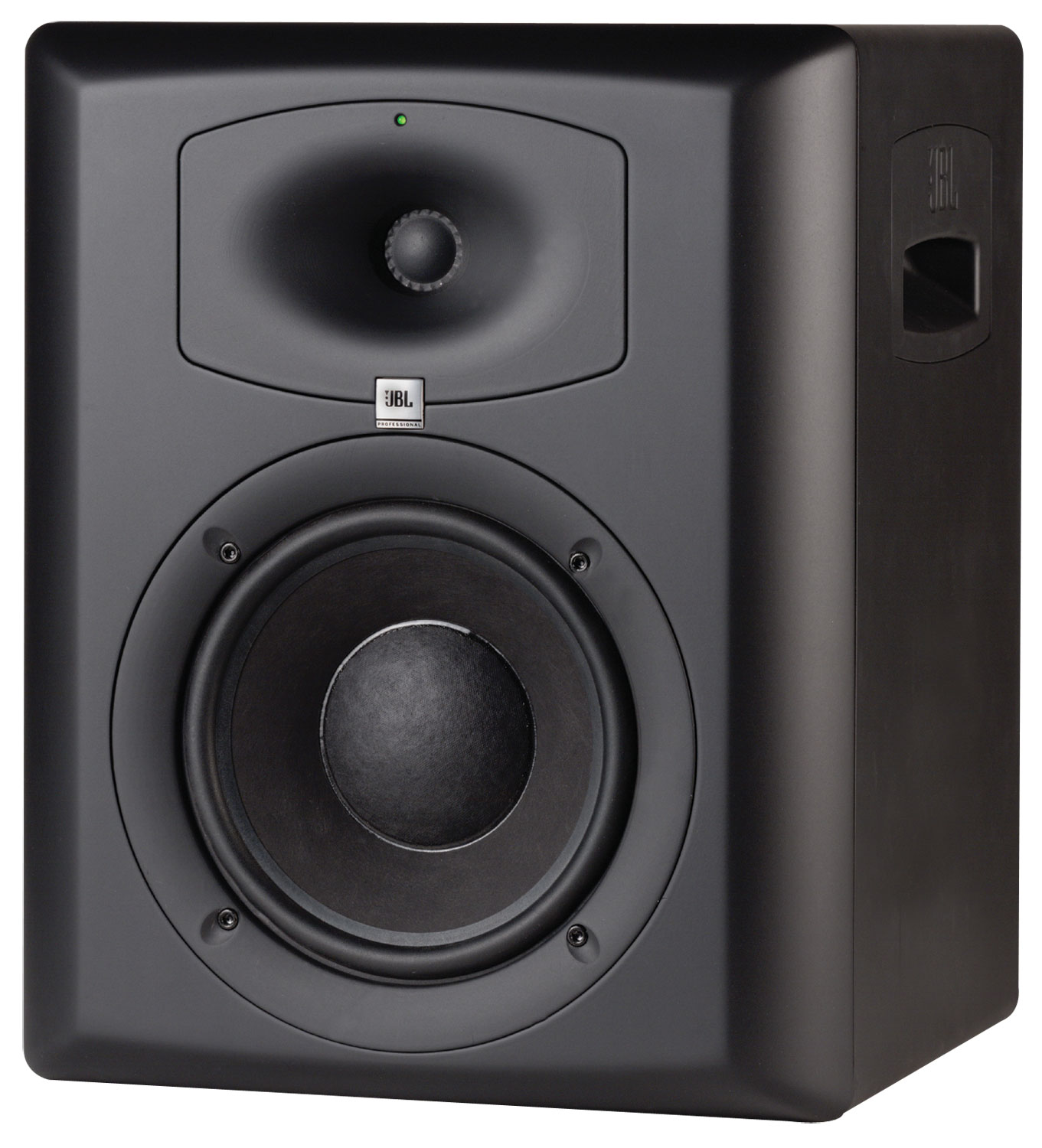

LSR6328P Left Angle aggiornato: ott 2020	187 KB	ott 2020

Helpful Links

	Dimensione	Caricato
RMC White Paper aggiornato: ott 2020	189 KB	ott 2020
RMC Graph Paper aggiornato: ott 2020	60 KB	ott 2020

User Guides

	Dimensione	Caricato
RMC User Guide aggiornato: ott 2020	2,58 MB	ott 2020

Install Guides

	Dimensione	Caricato
R&B Mounting Brackets aggiornato: ott 2020	26,2 KB	ott 2020

Owner's Manuals

	Dimensione	Caricato
LSR6300 Manual aggiornato: ott 2020	815 KB	ott 2020

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Response	50 Hz - 20 kHz (+1, -1.5 dB)
Enclosure Resonance Frequency	38 Hz
Low Frequency Extension	User controls set to default
-3 dB	46 Hz
10 dB	36 Hz
Low-High Frequency Crossover	1.7 kHz 6th-order acoustic Linkwitz-Riley
Distortion, 96 dB SPL, 1m	N/A
Mid-High Frequency (120 Hz - 20 kHz)	N/A
2nd Harmonic	<0.6%
3rd Harmonic	<1%
Maximum SPL (80 Hz - 20 kHz)	>108 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz)	>111 dB SPL / 1m
Signal Input	Neutrik “Combi” XLR-1⁄4-in tip-ring-sleeve balanced or unbalanced positive voltage applied to XLR pin 2 (1⁄4" tip) produces outward woofer motion
Calibrated Input Sensitivity, XLR & 1⁄4"	N/A
+4 dBu / +8 dBu	96 dB SPL / 1 m
-10 dBV	96 dB SPL / 1 m
AC INPUT VOLTAGE	100 / 240 VAC
AC Input Connector	IEC
Long-Term Maximum System Power	220 W (IEC265-5)
