JBL Professional LSR6328P

Größere Bilder

Linear Spatial Reference Bi-verstärkter Studio-Monitor

Der LSR6328P ist die Wahl für Stereo- und Multi-Channel-Musik- und Post-Audio-Anwendungen, bei denen Genauigkeit und hoher SPL erforderlich sind. THX® pm3 zertifiziert. METAlliance® zertifiziert.

Eigenschaften

```html

Advanced Linear Spatial Reference Design sorgt für flachere Off-Axis-Wiedergabe und größere Klarheit am Mischpult.
RMC™ Room Mode Correction bietet elektronische Kontrolle von Raummoden. Messung durch Benutzer und
Kalibrierungskit sind erhältlich.
Differential Drive® Technologie mit dynamischer Bremse für erweiterten Tieftonbereich und minimale
Leistungskompression.
Integrierte Bi-Amplifizierung mit werkseitig kalibrierter Empfindlichkeit.
Hochfrequenztreiber aus Titanium-Komposit mit elliptischem oblaterem sphärischem Wellenleiter für präzise
Richtcharakteristik.
Magnetisch abgeschirmter Hochfrequenztreiber minimiert Interferenzen bei Verwendung in unmittelbarer Nähe zu
Videomonitoren.
Hochdichte-Schallwand für geringen Gehäuseresonanzanteil.
Linear Dynamics Aperture Bassreflexöffnung eliminiert Reflexöffnungsturbulenz und reduziert Reflexöffnungskompression.
Verstärktes Gehäuse und praktische Befestigungspunkte für Wandmontage.
Integrierte Griffe ermöglichen einfache Positionierung.

```

Downloads

Specifications

	Größe	Hochgeladen
LSR6328P Spec Sheet aktualisiert: Okt 2020	476 KB	Okt 2020

Manuals

	Größe	Hochgeladen
LSR6328P/6332/6312SP Mounting Specs aktualisiert: Okt 2019	48,8 KB	Okt 2019

Brochures

	Größe	Hochgeladen
LSR 6300 Brochure aktualisiert: Okt 2020	5,89 MB	Okt 2020
Recording & Broadcast Full Line Catalog aktualisiert: Okt 2020	1,81 MB	Okt 2020

Compliances

	Größe	Hochgeladen
LSR6300 Series Declaration of Conformity aktualisiert: Okt 2019	93,2 KB	Okt 2019

Tech Notes

	Größe	Hochgeladen
Tech Note: The New JBL LSR6300 Series Studio Monitors aktualisiert: Okt 2019	627 KB	Okt 2019

Simulation Data

	Größe	Hochgeladen
Ease SPK/DLL Files - Full JBL Pro Line aktualisiert: Mai 2024	21 MB	Mai 2024

Images

	Größe	Hochgeladen

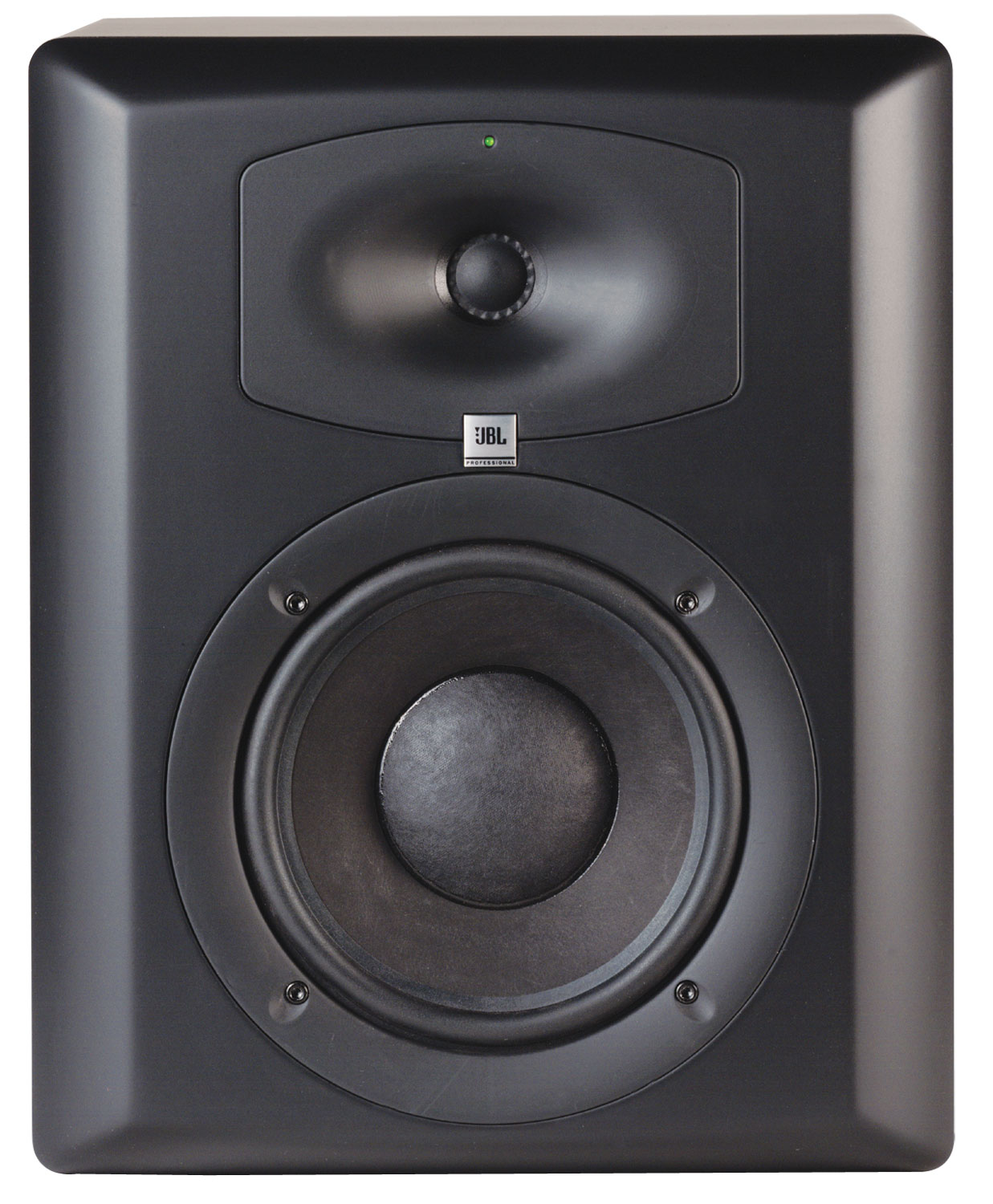

LSR6328P Front aktualisiert: Okt 2019	227 KB	Okt 2019

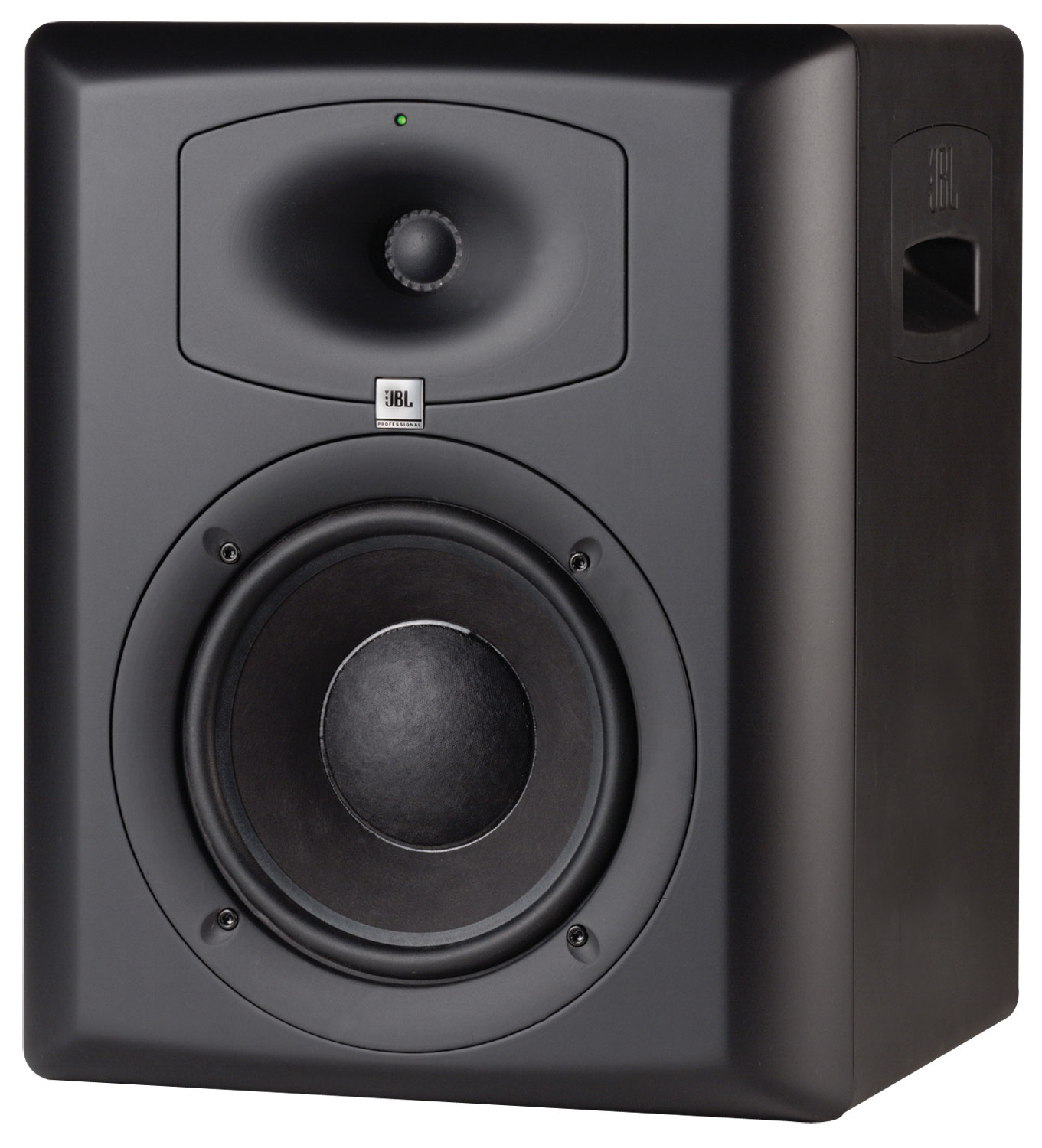

LSR6328P Left Angle aktualisiert: Okt 2020	187 KB	Okt 2020

Helpful Links

	Größe	Hochgeladen
RMC White Paper aktualisiert: Okt 2020	189 KB	Okt 2020
RMC Graph Paper aktualisiert: Okt 2020	60 KB	Okt 2020

User Guides

	Größe	Hochgeladen
RMC User Guide aktualisiert: Okt 2020	2,58 MB	Okt 2020

Install Guides

	Größe	Hochgeladen
R&B Mounting Brackets aktualisiert: Okt 2020	26,2 KB	Okt 2020

Owner's Manuals

	Größe	Hochgeladen
LSR6300 Manual aktualisiert: Okt 2020	815 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Response	50 Hz - 20 kHz (+1, -1.5 dB)
Enclosure Resonance Frequency	38 Hz
Low Frequency Extension	User controls set to default
-3 dB	46 Hz
10 dB	36 Hz
Low-High Frequency Crossover	1.7 kHz 6th-order acoustic Linkwitz-Riley
Distortion, 96 dB SPL, 1m	N/A
Mid-High Frequency (120 Hz - 20 kHz)	N/A
2nd Harmonic	<0.6%
3rd Harmonic	<1%
Maximum SPL (80 Hz - 20 kHz)	>108 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz)	>111 dB SPL / 1m
Signal Input	Neutrik “Combi” XLR-1⁄4-in tip-ring-sleeve balanced or unbalanced positive voltage applied to XLR pin 2 (1⁄4" tip) produces outward woofer motion
Calibrated Input Sensitivity, XLR & 1⁄4"	N/A
+4 dBu / +8 dBu	96 dB SPL / 1 m
-10 dBV	96 dB SPL / 1 m
AC INPUT VOLTAGE	100 / 240 VAC
AC Input Connector	IEC
Long-Term Maximum System Power	220 W (IEC265-5)
