JBL Professional 8320

รูปภาพขนาดใหญ่

Compact Cinema Surround Speaker for Digital Applications

The 8320 Cinema Surround Speaker offers high power handling, high sensitivity, and extended bass response in a very compact enclosure. The twoway 8320’s reliability and performance features position it as the ideal low cost, compact surround for the extended dynamic range required by digital sound formats.

คุณสมบัติ

50 Hz to 20 kHz Frequency Range
High Sensitivity, 91 dB SPL, 1 W, 1 m (3.3 ft)
High Power Handling Capability: 150 watts continuous pink noise
Internal Thermomaster® technology allows for unprecedented high frequency power in a compact molded enclosure.
Convenient mounting design uses JBL QuickMount™, Omnimount® or APC Multimount brackets
Special cabinet shape incorporates 20° angled front baffle
SMPTE/ISO2969 Curve X high frequency de-emphasis
Lightweight, rigid molded enclosure
Input terminals located on top of cabinet for quick access
Uniform horizontal and vertical coverage
THX® Approved

การดาวน์โหลด

Data Sheets

	ขนาด	อัปโหลดแล้ว
2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers อัปเดต: ต.ค. 2019	697 กิโลไบต์	ต.ค. 2019

Specifications

	ขนาด	อัปโหลดแล้ว
8320 Spec Sheet อัปเดต: ต.ค. 2020	218 กิโลไบต์	ต.ค. 2020

CAD Drawings

	ขนาด	อัปโหลดแล้ว
8320 Drawing อัปเดต: ต.ค. 2020	48 กิโลไบต์	ต.ค. 2020

Compliances

	ขนาด	อัปโหลดแล้ว
Cinema Sound - Surround Systems Declaration of Conformity อัปเดต: ต.ค. 2019	86.1 กิโลไบต์	ต.ค. 2019
Cinema Sound 9400 Series - EU Declaration of Conformity อัปเดต: ต.ค. 2019	277 กิโลไบต์	ต.ค. 2019

Simulation Data

	ขนาด	อัปโหลดแล้ว
Ease SPK/DLL Files - Full JBL Pro Line อัปเดต: พ.ค. 2024	21 เมกะไบต์	พ.ค. 2024

Images

	ขนาด	อัปโหลดแล้ว

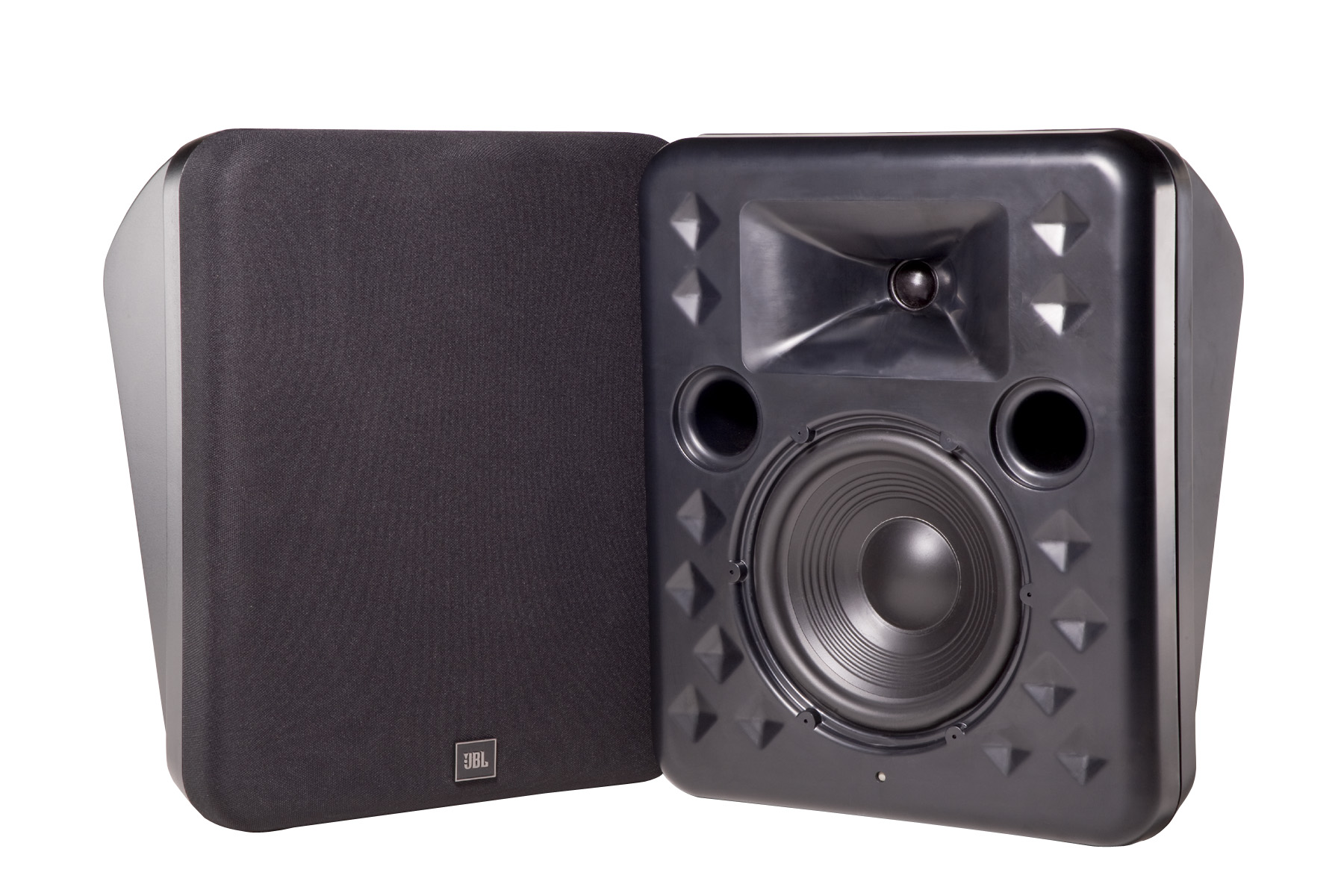

8320 Front อัปเดต: ต.ค. 2020	364 กิโลไบต์	ต.ค. 2020

Information documents

	ขนาด	อัปโหลดแล้ว
JBL Digital Surround Series Cinema Loudspeakers อัปเดต: ต.ค. 2019	128 กิโลไบต์	ต.ค. 2019

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

Frequency Range (±3 dB)	65 Hz - 18 kHz
Frequency Range (-10dB)	50 Hz - 20 kHz
Power Rating	150 watts continuouspink noise600 watts peak
Sensitivity	94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m)	116dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	90° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency	3 kHz
High Frequency Contour	ISO2969 Curve X surround contour
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter	200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter	25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle	Nominal 20° when mounted flush on back panel
Enclosure Material	Textured Black H.I.P.S. Plastic
Grille Color	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each)	11 lbs (5.0 kg)
Power Handling (2Hr AES Rating)	150 W
