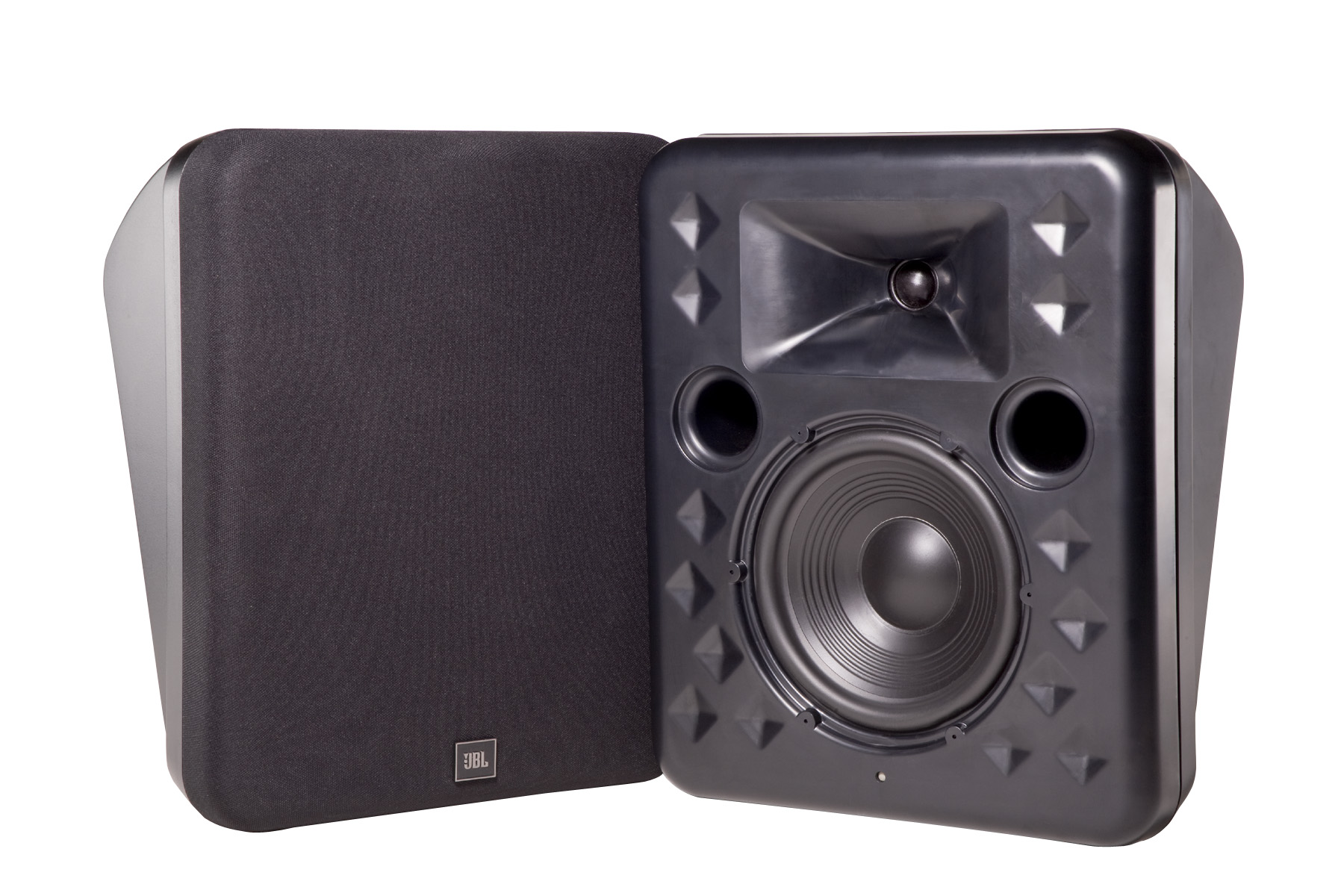

JBL Professional 8320

Imagens maiores

Altifalante Surround Compacto para Aplicações Digital Cinema

O altifalante Surround Cinema 8320 oferece elevada capacidade de potência, elevada sensibilidade e resposta de graves estendida num invólucro muito compacto. A configuração de duas vias do 8320, juntamente com as suas características de fiabilidade e desempenho, posicionam-no como o altifalante surround compacto ideal de baixo custo para a gama dinâmica estendida exigida pelos formatos de som digital.

Características

Gama de Frequência de 50 Hz a 20 kHz
Alta Sensibilidade, 91 dB SPL, 1 W, 1 m (3,3 pés)
Capacidade de Potência Elevada: 150 watts contínuos de ruído rosa
A tecnologia interna Thermomaster® permite uma potência de alta frequência sem precedentes num recinto moldado compacto.
O design de montagem conveniente utiliza suportes JBL QuickMount™, Omnimount® ou APC Multimount
A forma especial do armário incorpora uma bafle frontal inclinada a 20°
Curva SMPTE/ISO2969 X de ênfase reduzida de alta frequência
Recinto moldado leve e rígido
Terminais de entrada localizados no topo do armário para acesso rápido
Cobertura horizontal e vertical uniforme
Aprovado pela THX®

Descarregamentos

Data Sheets

	Tamanho	Carregado
2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers atualizado: out 2019	700 KB	out 2019

Specifications

	Tamanho	Carregado
8320 Spec Sheet atualizado: out 2020	200 KB	out 2020

CAD Drawings

	Tamanho	Carregado
8320 Drawing atualizado: out 2020	50 KB	out 2020

Compliances

	Tamanho	Carregado
Cinema Sound - Surround Systems Declaration of Conformity atualizado: out 2019	90 KB	out 2019
Cinema Sound 9400 Series - EU Declaration of Conformity atualizado: out 2019	300 KB	out 2019

Simulation Data

	Tamanho	Carregado
Ease SPK/DLL Files - Full JBL Pro Line atualizado: mai 2024	20 MB	mai 2024

Images

	Tamanho	Carregado
8320 Front atualizado: out 2020	400 KB	out 2020

Information documents

	Tamanho	Carregado
JBL Digital Surround Series Cinema Loudspeakers atualizado: out 2019	100 KB	out 2019

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (±3 dB)	65 Hz - 18 kHz
Frequency Range (-10dB)	50 Hz - 20 kHz
Power Rating	150 watts continuouspink noise600 watts peak
Sensitivity	94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m)	116dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	90° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency	3 kHz
High Frequency Contour	ISO2969 Curve X surround contour
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter	200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter	25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle	Nominal 20° when mounted flush on back panel
Enclosure Material	Textured Black H.I.P.S. Plastic
Grille Color	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each)	11 lbs (5.0 kg)
Power Handling (2Hr AES Rating)	150 W
