JBL Professional 8320

Grandes images

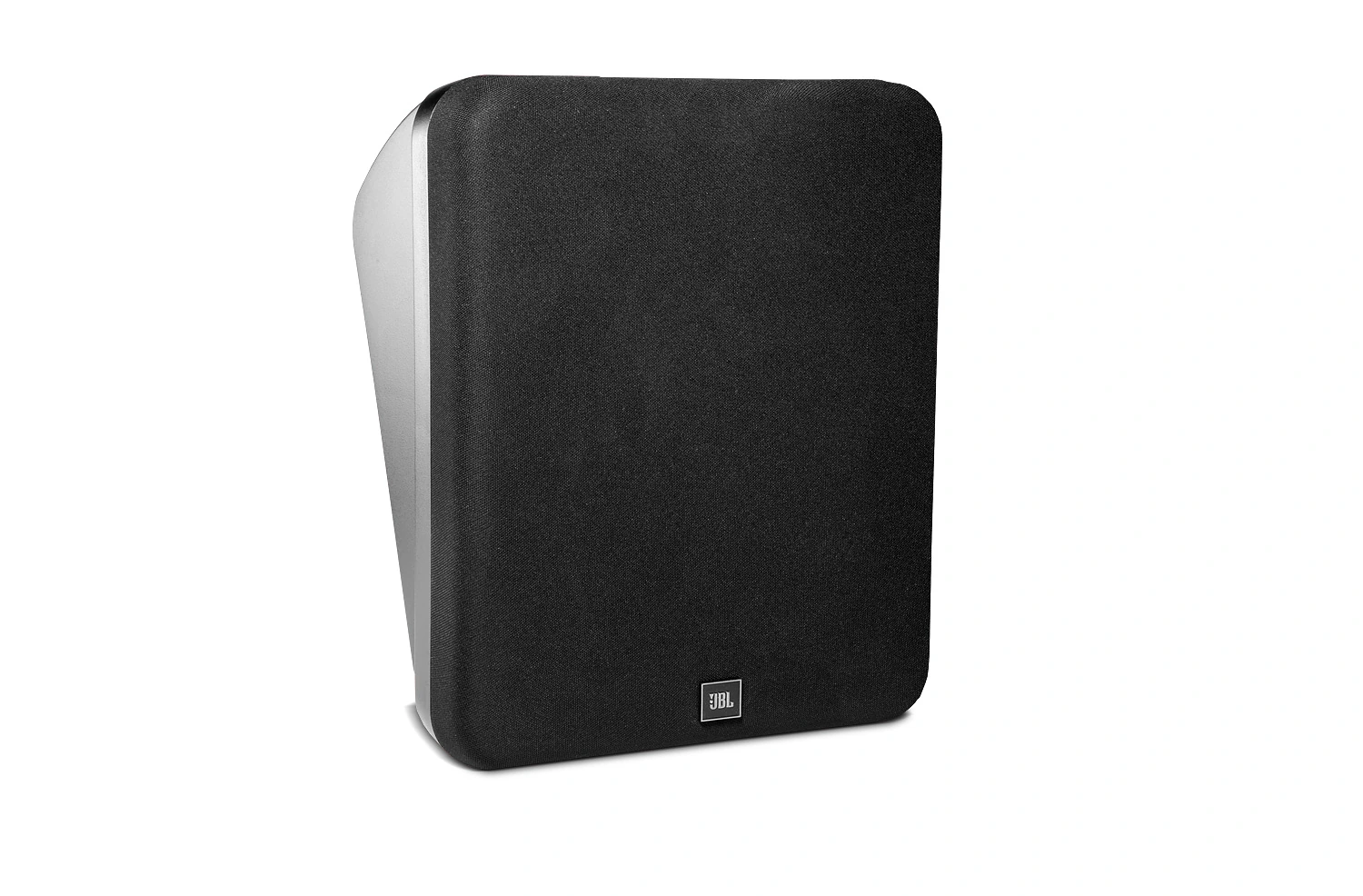

Enceinte surround cinéma compacte pour applications numériques

L'enceinte surround cinéma 8320 offre une tenue en puissance élevée, une haute sensibilité et une réponse étendue dans les graves, le tout dans un coffret très compact. Grâce à sa fiabilité et à ses performances, la 8320 à deux voies est l'enceinte surround compacte et économique idéale pour la plage dynamique étendue qu'exigent les formats sonores numériques.

Caractéristiques

Plage de fréquences de 50 Hz à 20 kHz
Sensibilité élevée, 91 dB SPL, 1 W, 1 m (3,3 pi)
Forte tenue en puissance : 150 watts en bruit rose continu
La technologie interne Thermomaster® offre une puissance sans précédent dans les hautes fréquences au sein d'une enceinte moulée compacte.
Conception de montage pratique compatible avec les supports JBL QuickMount™, Omnimount® ou APC Multimount
Forme spéciale du caisson intégrant un baffle avant incliné à 20°
Désaccentuation des hautes fréquences selon la courbe X SMPTE/ISO2969
Enceinte moulée légère et rigide
Bornes d'entrée situées sur le dessus du caisson pour un accès rapide
Couverture horizontale et verticale uniforme
THX® Approved

Téléchargements

Data Sheets

	Taille	Téléchargé

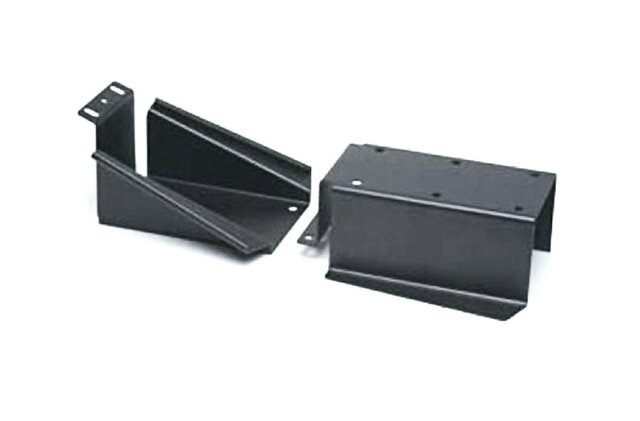

2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers mis à jour : oct. 2019	697 ko	oct. 2019

Specifications

	Taille	Téléchargé
8320 Spec Sheet mis à jour : oct. 2020	218 ko	oct. 2020

CAD Drawings

	Taille	Téléchargé
8320 Drawing mis à jour : oct. 2020	48 ko	oct. 2020

Compliances

	Taille	Téléchargé
Cinema Sound - Surround Systems Declaration of Conformity mis à jour : oct. 2019	86,1 ko	oct. 2019
Cinema Sound 9400 Series - EU Declaration of Conformity mis à jour : oct. 2019	277 ko	oct. 2019

Simulation Data

	Taille	Téléchargé
Ease SPK/DLL Files - Full JBL Pro Line mis à jour : mai 2024	21 Mo	mai 2024

Images

	Taille	Téléchargé
8320 Front mis à jour : oct. 2020	364 ko	oct. 2020

Information documents

	Taille	Téléchargé
JBL Digital Surround Series Cinema Loudspeakers mis à jour : oct. 2019	128 ko	oct. 2019

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (±3 dB)	65 Hz - 18 kHz
Frequency Range (-10 dB)	50 Hz - 20 kHz
Power Rating	150 watts continuouspink noise600 watts peak
Sensitivity	94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m)	116dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	90° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency	3 kHz
High Frequency Contour	ISO2969 Curve X surround contour
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter	200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter	25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle	Nominal 20° when mounted flush on back panel
Enclosure Material	Textured Black H.I.P.S. Plastic
Grille Color	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each)	11 lbs (5.0 kg)
Power Handling (2Hr AES Rating)	150 W
