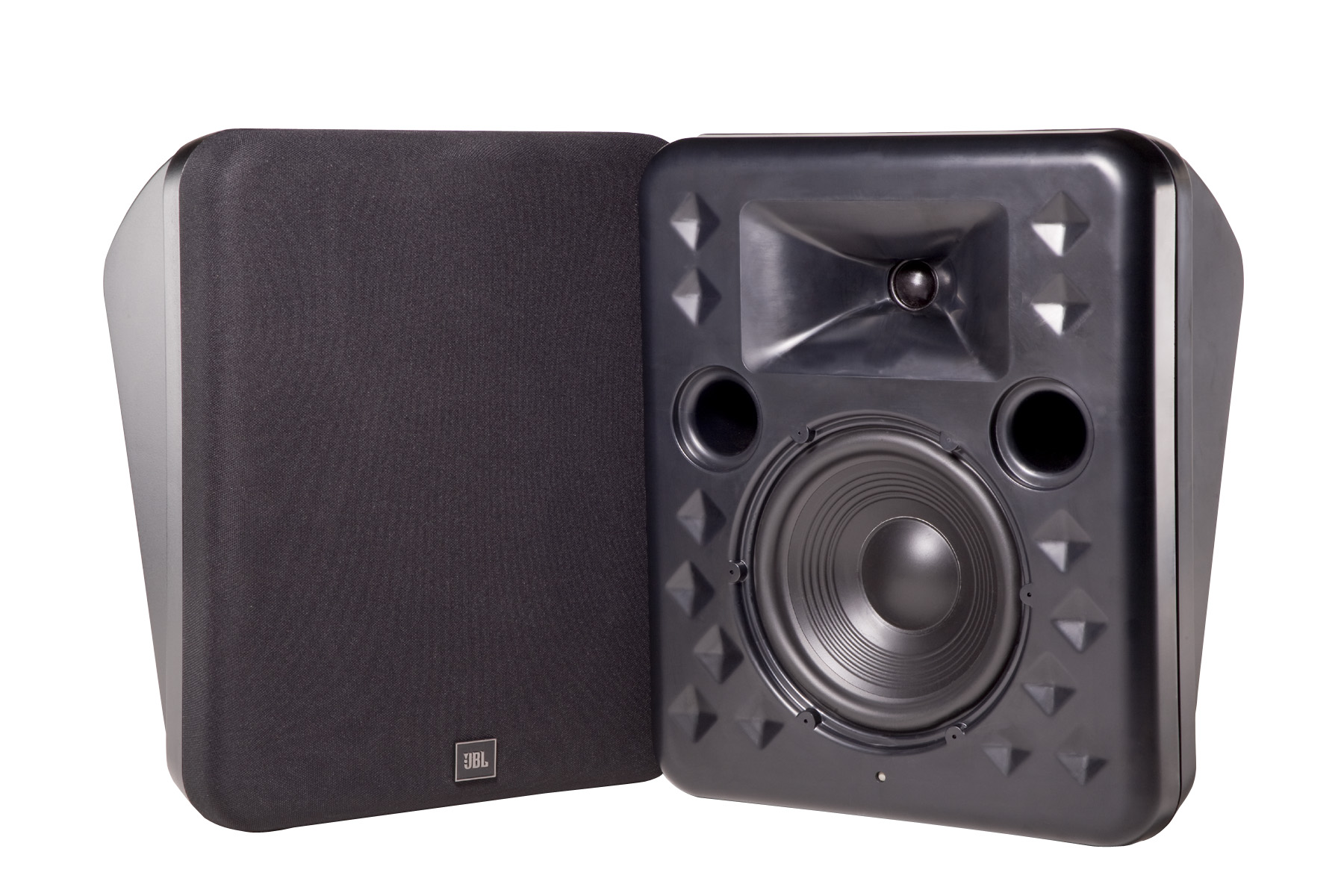

JBL Professional 8320

拡大画像

Compact Cinema Surround Speaker for Digital Applications

The 8320 Cinema Surround Speaker offers high power handling, high sensitivity, and extended bass response in a very compact enclosure. The twoway 8320’s reliability and performance features position it as the ideal low cost, compact surround for the extended dynamic range required by digital sound formats.

特長

50 Hz to 20 kHz Frequency Range
High Sensitivity, 91 dB SPL, 1 W, 1 m (3.3 ft)
High Power Handling Capability: 150 watts continuous pink noise
Internal Thermomaster® technology allows for unprecedented high frequency power in a compact molded enclosure.
Convenient mounting design uses JBL QuickMount™, Omnimount® or APC Multimount brackets
Special cabinet shape incorporates 20° angled front baffle
SMPTE/ISO2969 Curve X high frequency de-emphasis
Lightweight, rigid molded enclosure
Input terminals located on top of cabinet for quick access
Uniform horizontal and vertical coverage
THX® Approved

ダウンロード

Data Sheets

	サイズ	アップロード日
2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers 更新: 2019年10月	697KB	2019年10月

Specifications

	サイズ	アップロード日
8320 Spec Sheet 更新: 2020年10月	218KB	2020年10月

CAD Drawings

	サイズ	アップロード日
8320 Drawing 更新: 2020年10月	48KB	2020年10月

Compliances

	サイズ	アップロード日
Cinema Sound - Surround Systems Declaration of Conformity 更新: 2019年10月	86.1KB	2019年10月
Cinema Sound 9400 Series - EU Declaration of Conformity 更新: 2019年10月	277KB	2019年10月

Simulation Data

	サイズ	アップロード日
Ease SPK/DLL Files - Full JBL Pro Line 更新: 2024年5月	21MB	2024年5月

Images

	サイズ	アップロード日
8320 Front 更新: 2020年10月	364KB	2020年10月

Information documents

	サイズ	アップロード日
JBL Digital Surround Series Cinema Loudspeakers 更新: 2019年10月	128KB	2019年10月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Frequency Range (±3 dB)	65 Hz - 18 kHz
Frequency Range (-10dB)	50 Hz - 20 kHz
Power Rating	150 watts continuouspink noise600 watts peak
Sensitivity	94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m)	116dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	90° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency	3 kHz
High Frequency Contour	ISO2969 Curve X surround contour
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter	200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter	25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle	Nominal 20° when mounted flush on back panel
Enclosure Material	Textured Black H.I.P.S. Plastic
Grille Color	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each)	11 lbs (5.0 kg)
Power Handling (2Hr AES Rating)	150 W
