JBL Professional PRX718XLF

Imágenes más grandes

Sistema de Subwoofer Autoamplificado de 18" con Extensión en Bajas Frecuencias

El PRX718XLF, subwoofer de extensión en bajas frecuencias, fue diseñado e ingeniería para proporcionar frecuencias de sub bajos con precisión y potencia. Utilizado como un único subwoofer en un sistema sub/sat o en múltiples unidades como parte de un sistema de refuerzo de sonido de gran formato escalable, el PRX718XLF funciona con eficiencia y control extremos.

Características

134 dB SPL máximo
Controlador de baja frecuencia Differential Drive® de 18" para menor distorsión y SPL superior
Tecnología de amplificador Class-D eficiente
Limitador de entrada DSP, filtro de cruce, limitación dinámica, optimización de componentes, EQ de sistema seleccionable
Paso estéreo integrado, con filtro paso-alto seleccionable e inversión de polaridad
2 entradas de combinación XLR-1/4", con 2 paso-thru XLR
• Receptáculo de poste roscado de 20 mm para montaje seguro y sólido de altavoces satélite.
Asas múltiples con empuñaduras de goma para transporte fácil
Gabinetes de madera contrachapada de álamo ligera, estructuralmente reforzados con juntas de lengüeta y ranura, protegidos por el acabado DuraFlex™ probado en giras de JBL.
Rejillas de acero galvanizado de 16 gauge, reforzadas con tela y resistentes a abolladuras

El subwoofer de baja frecuencia extendida PRX718XLF fue diseñado e ingenierizado para proporcionar frecuencias de subbajo con precisión y potencia. Utilizado como subwoofer único en un sistema sub/sat o en múltiples como parte de un sistema de refuerzo de sonido de gran formato escalable, el PRX718XLF funciona con eficiencia y control excepcionales. Los subwoofers son apilables y ligeros, lo que garantiza configuraciones y desmontajes rápidos. Y debido a su construcción robusta, son perfectos para inventarios de alquiler de AV. Con un receptáculo de poste (que acepta un SS4-BK o SS4-BK24) en el panel superior y paso estéreo integrado, este es el complemento de baja frecuencia más potente para los sistemas de rango completo PRX. La adición de una opción de inversión de polaridad permite una optimización adicional del sistema.
El PRX718XLF es un sistema de subwoofer de alto rendimiento con amplificación integrada. El PRX718XLF consta de un potente woofer Differential Drive® de doble bobina móvil y entrehierro magnético 2278H impulsado por un amplificador de potencia Class-D de 1500 vatios. Un DSP sofisticado es el corazón de una sección de entrada completamente equipada, que proporciona funcionalidad de filtro de cruce seleccionable por el usuario, optimización de polaridad, protección, limitación dinámica y optimización de componentes discretos.
Todos los gabinetes PRX700 están construidos con una combinación de madera contrachapada de álamo de 25 mm (en la parte superior e inferior para mayor rigidez) y 18 mm, fuerte y ligera, hecha estructuralmente sólida con juntas de lengüeta y ranura. Todos los gabinetes de la serie PRX700 están protegidos por el acabado DuraFlex™ probado en giras de JBL. Las rejillas están hechas de acero galvanizado de 16 gauge resistente a abolladuras y las asas están hechas de nylon reforzado con fibra de vidrio ligero para mayor resistencia y durabilidad.
El panel de entrada del amplificador ofrece entradas estéreo con compatibilidad de conector XLR o de 1/4 de pulgada. Un filtro de cruce seleccionable por el usuario garantiza una transición suave al sistema de rango completo conectado a las salidas estéreo. Los indicadores de presencia de señal y limitador indican el estado del sistema y ayudan a establecer el nivel óptimo a través del botón de control de nivel.

Descargas

Documentos

	Idioma	Tamaño	Subido
PRX718XLF Data Sheet actualizado: abr 2026		2,46 MB	abr 2026
PRX718XLF Spec Sheet actualizado: abr 2026		938 KB	abr 2026
PRX718XLF User's Guide - English actualizado: abr 2026		1,95 MB	abr 2026
PRX718XLF User's Guide - French actualizado: abr 2026		898 KB	abr 2026
PRX718XLF User's Guide - German actualizado: abr 2026		906 KB	abr 2026
PRX718XLF User's Guide - Spanish actualizado: abr 2026		780 KB	abr 2026

Data Sheets

	Tamaño	Subido
PRX718XLF Datasheet actualizado: jul 2019	2,46 MB	jul 2019

Specifications

	Tamaño	Subido
PRX718XLF Spec Sheet actualizado: jul 2019	938 KB	jul 2019

Brochures

	Tamaño	Subido
Portable Sound Full Line 2015 Catalog actualizado: oct 2020	2,54 MB	oct 2020

CAD Drawings

	Tamaño	Subido
PRX700 2D Drawings PDF actualizado: oct 2020	704 KB	oct 2020
PRX700 2D Drawings CAD actualizado: oct 2020	6,41 MB	oct 2020

Compliances

	Tamaño	Subido
PRX700 Declaration of Conformity actualizado: oct 2020	133 KB	oct 2020

User Guides

	Tamaño	Subido
PRX700 Users Guide actualizado: oct 2020	1,95 MB	oct 2020
PRX700 Users Guide Spanish actualizado: oct 2020	780 KB	oct 2020
PRX700 Users Guide French actualizado: oct 2020	898 KB	oct 2020

Images

	Tamaño	Subido
PRX718XLF Back actualizado: jul 2019	295 KB	jul 2019

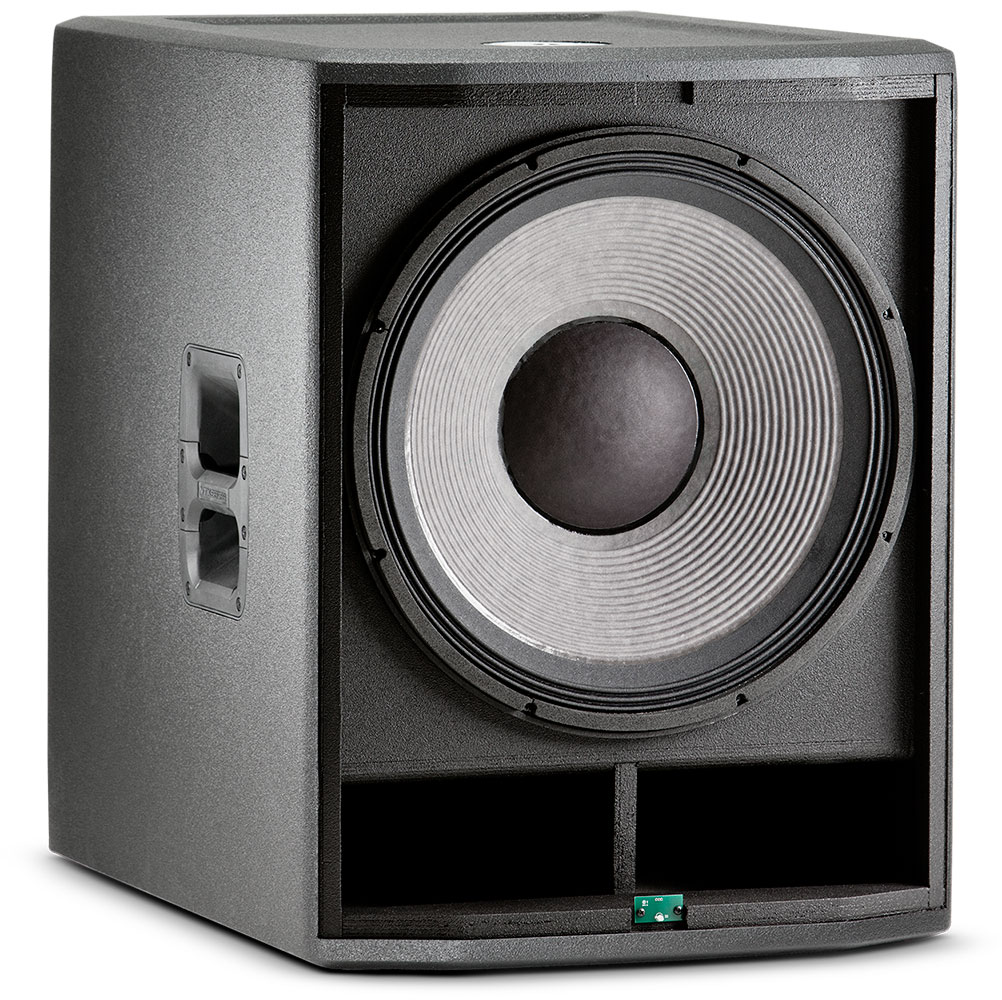

PRX718XLF Angle No Grill actualizado: jul 2019	257 KB	jul 2019

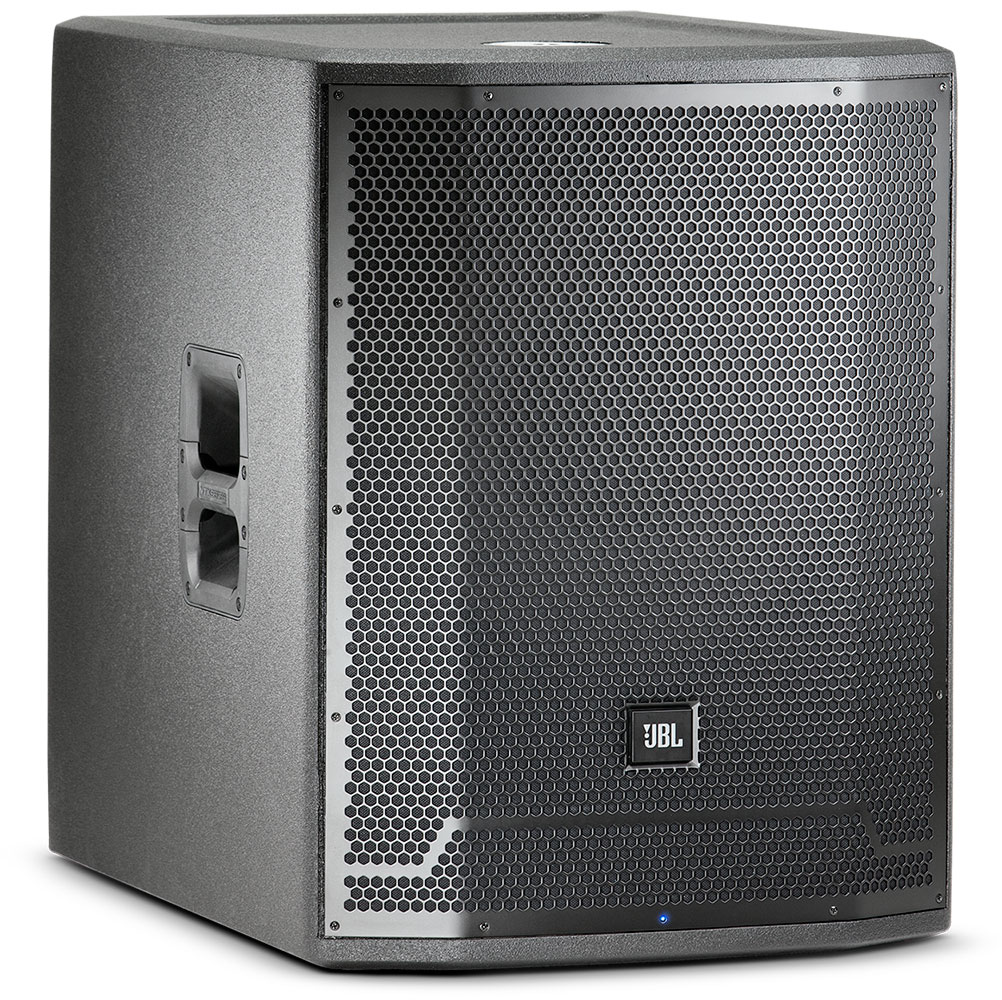

PRX718XLF Front Angle actualizado: jul 2019	366 KB	jul 2019

Accessories

	Tamaño	Subido
PRX700 Users Guide German actualizado: oct 2020	906 KB	oct 2020

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Power Rating	1500 W
AC power input	100V - 240V~ 50/60 Hz
Frequency Range (-10dB)	30 Hz - 103 Hz
RESPUESTA DE FRECUENCIA (±3 dB)	35 Hz – 87 Hz
Internal Crossover Frequency	100 Hz DSP controlled 48 dB filter slope
Loop out Crossover Frequency	120 Hz analog 24 dB filter slope
Maximum SPL (1m)	134 dB peak
Signal Indicators	Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio.
Dynamic Control (Input)	dbx Type IV™ limiter circuit
Input Impedance	20K Ohms (balanced)
Polarity	normal or reverse polarity
LF Driver	1 x JBL 2278H 460 mm (18 in) woofer
Enclosure	Rectangular, 18 mm, plywood
Suspension / Mounting	M20 threaded pole socket on top
Transport	2 x injection molded handles with backing cup
Acabado	Obsidian DuraFlex™ finish
Grille	Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing.
CONEXIONES DE ENTRADA	Two Balanced female XLR/ 1/4" combo connectors
CONEXIONES DE SALIDA	Two balanced male XLR connectors.
Dimensions (H x W x D)	690.372 mm x 523.24 mm x 723.9 mm (27.18 in x 20.60 in x 28.50 in)
PESO NETO	36.8 kg (81 lb.)
