JBL Professional PRX718XLF

Grandes images

Système de Subwoofer Amplifié 18" à Fréquences Basses Étendues

Le PRX718XLF, subwoofer à fréquences basses étendues, a été conçu et développé pour fournir des fréquences de sub-basses avec précision et puissance. Utilisé comme subwoofer unique dans un système sub/sat ou en multiples dans le cadre d'un système de sonorisation grand format évolutif, le PRX718XLF offre une efficacité et un contrôle extrêmes.

Caractéristiques

134 dB de pression acoustique maximale
Haut-parleur grave 18" Differential Drive® pour une distorsion réduite et des SPL supérieurs
Technologie d'amplificateur Classe-D efficace
Circuit limiteur d'entrée DSP, filtre de croisement, limitation dynamique, optimisation des composants, égaliseur système sélectionnable
Passage stéréo intégré avec filtre passe-haut sélectionnable et inversion de polarité
2 entrées combinées XLR-1/4", avec 2 passages bouclés XLR
• Embase à baïonnette 20 mm pour un montage de satellite robuste et sécurisé.
Poignées multiples avec revêtement caoutchouc confortable pour un transport facile
Enceintes en contreplaqué de peuplier léger, structurellement renforcées par des joints à queue d'aronde et protégées par le revêtement DuraFlex™ éprouvé en tournée de JBL.
Grilles en acier galvanisé 16 gauge doublées de tissu et résistantes aux chocs

Le caisson de basse PRX718XLF pour très basses fréquences a été conçu pour fournir les fréquences de sub-basse avec précision et puissance. Utilisé comme caisson unique dans un système satellite/caisson ou en multiples dans un système de sonorisation grand format évolutif, le PRX718XLF offre une efficacité et un contrôle exceptionnels. Les caisses sont empilables et légères pour des mises en place et démontages rapides. Grâce à leur construction robuste, elles sont idéales pour les inventaires de location AV. Avec une embase à baïonnette (acceptant une SS4-BK ou SS4-BK24) sur le panneau supérieur et un passage stéréo intégré, il s'agit du complément de très basses fréquences le plus puissant des systèmes PRX full-range. L'option d'inversion de polarité permet en outre d'optimiser le système.
Le PRX718XLF est un système de caisson de basse auto-amplifié haute performance. Le PRX718XLF comprend un puissant haut-parleur 2278H Differential Drive® dual bobine mobile et entrefer magnétique, entraîné par un amplificateur de puissance Classe-D de 1500 watts. Un DSP sophistiqué est au cœur d'une section d'entrée complète, fournissant une fonctionnalité de filtre de croisement sélectionnable par l'utilisateur, une optimisation de polarité, une protection, une limitation dynamique et une optimisation des composants discrets.
Tous les enceintes PRX700 sont construites à partir d'une combinaison de contreplaqué de peuplier de 25 mm (sur le dessus et le dessous pour plus de rigidité) et 18 mm, robuste et léger, structurellement renforcé par des joints à queue d'aronde. Tous les enceintes de la série PRX700 sont protégés par le revêtement DuraFlex™ éprouvé en tournée de JBL. Les grilles sont en acier galvanisé 16 gauge résistant aux chocs et les poignées sont en nylon renforcé de fibre de verre léger pour plus de résistance et de durabilité.

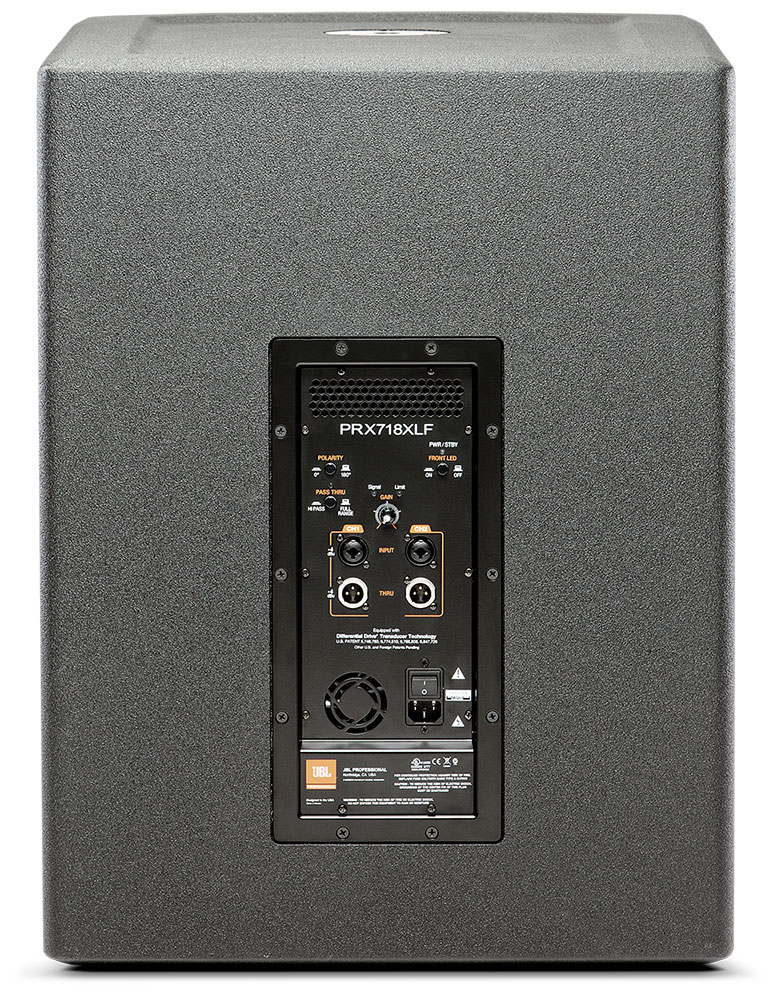

Le panneau d'entrée de l'amplificateur offre des entrées stéréo avec compatibilité XLR ou jack 1/4 pouce. Un filtre de croisement sélectionnable par l'utilisateur assure une transition en douceur vers le système full-range connecté aux sorties stéréo. Les voyants de présence de signal et de limitation indiquent l'état du système et aident à régler le niveau optimal via le bouton de contrôle de niveau.

Téléchargements

Documents

	Langue	Taille	Téléchargé
PRX718XLF Data Sheet mis à jour : avr. 2026		2,46 Mo	avr. 2026
PRX718XLF Spec Sheet mis à jour : avr. 2026		938 ko	avr. 2026
PRX718XLF User's Guide - English mis à jour : avr. 2026		1,95 Mo	avr. 2026
PRX718XLF User's Guide - French mis à jour : avr. 2026		898 ko	avr. 2026
PRX718XLF User's Guide - German mis à jour : avr. 2026		906 ko	avr. 2026
PRX718XLF User's Guide - Spanish mis à jour : avr. 2026		780 ko	avr. 2026

Data Sheets

	Taille	Téléchargé
PRX718XLF Datasheet mis à jour : juil. 2019	2,46 Mo	juil. 2019

Specifications

	Taille	Téléchargé
PRX718XLF Spec Sheet mis à jour : juil. 2019	938 ko	juil. 2019

Brochures

	Taille	Téléchargé
Portable Sound Full Line 2015 Catalog mis à jour : oct. 2020	2,54 Mo	oct. 2020

CAD Drawings

	Taille	Téléchargé
PRX700 2D Drawings PDF mis à jour : oct. 2020	704 ko	oct. 2020
PRX700 2D Drawings CAD mis à jour : oct. 2020	6,41 Mo	oct. 2020

Compliances

	Taille	Téléchargé
PRX700 Declaration of Conformity mis à jour : oct. 2020	133 ko	oct. 2020

User Guides

	Taille	Téléchargé
PRX700 Users Guide mis à jour : oct. 2020	1,95 Mo	oct. 2020
PRX700 Users Guide Spanish mis à jour : oct. 2020	780 ko	oct. 2020
PRX700 Users Guide French mis à jour : oct. 2020	898 ko	oct. 2020

Images

	Taille	Téléchargé
PRX718XLF Back mis à jour : juil. 2019	295 ko	juil. 2019

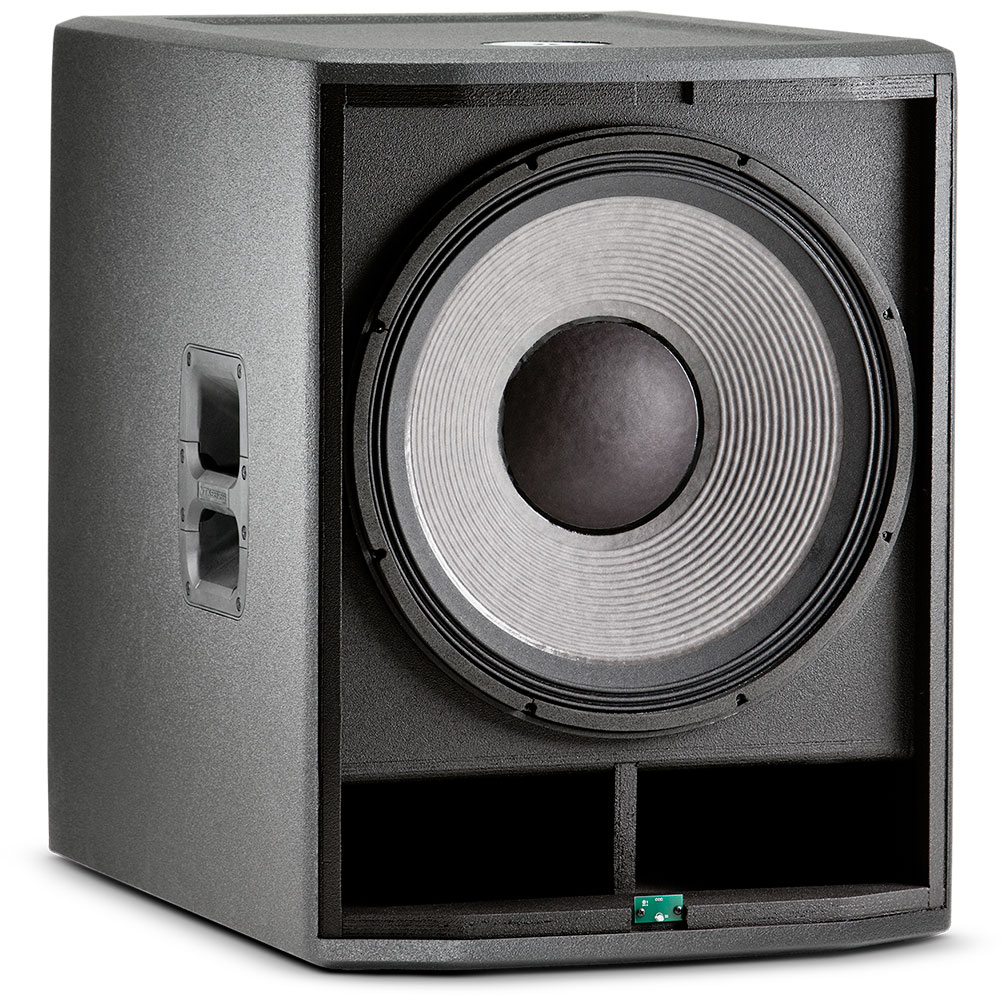

PRX718XLF Angle No Grill mis à jour : juil. 2019	257 ko	juil. 2019

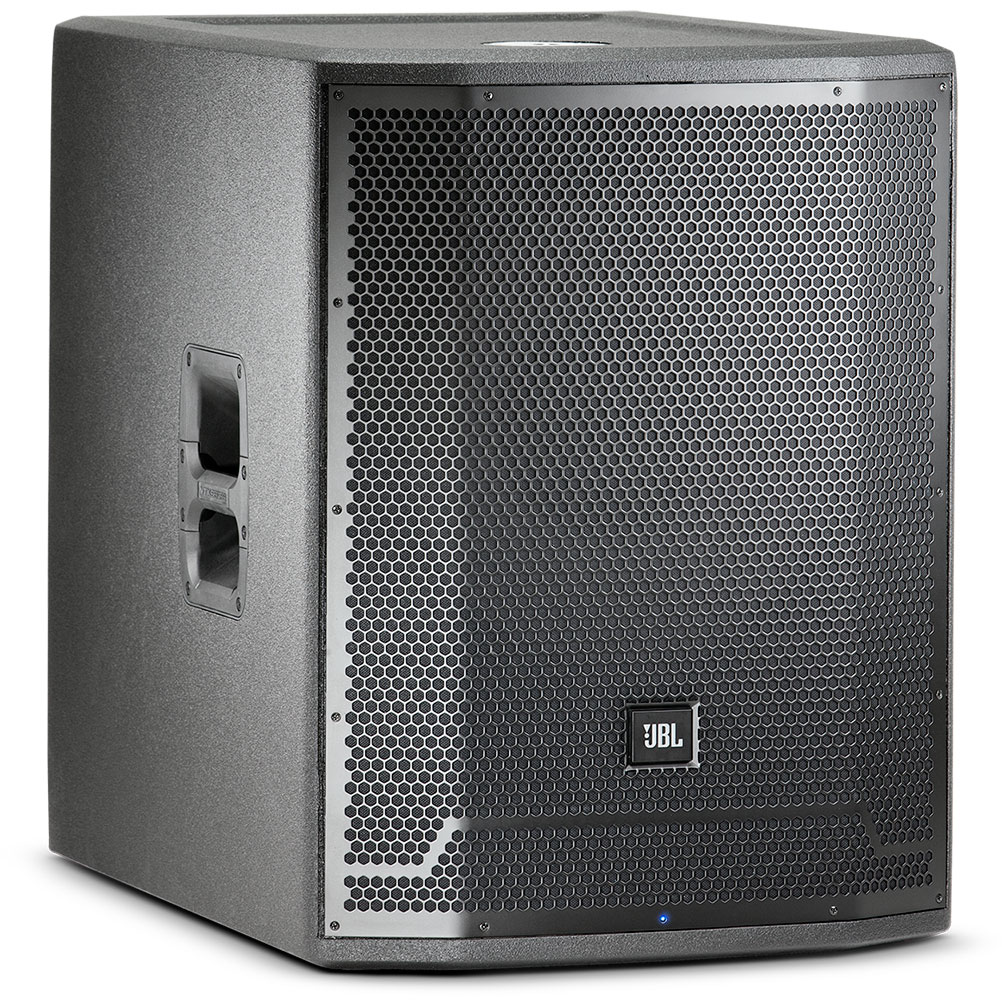

PRX718XLF Front Angle mis à jour : juil. 2019	366 ko	juil. 2019

Accessories

	Taille	Téléchargé
PRX700 Users Guide German mis à jour : oct. 2020	906 ko	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Power Rating	1500 W
AC power input	100V - 240V~ 50/60 Hz
Frequency Range (-10dB)	30 Hz - 103 Hz
Frequency Response (±3 dB)	35 Hz – 87 Hz
Internal Crossover Frequency	100 Hz DSP controlled 48 dB filter slope
Loop out Crossover Frequency	120 Hz analog 24 dB filter slope
Maximum SPL (1m)	134 dB peak
Signal Indicators	Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio.
Dynamic Control (Input)	dbx Type IV™ limiter circuit
Input Impedance	20K Ohms (balanced)
Polarity	normal or reverse polarity
LF Driver	1 x JBL 2278H 460 mm (18 in) woofer
Enclosure	Rectangular, 18 mm, plywood
Suspension / Mounting	M20 threaded pole socket on top
Transport	2 x injection molded handles with backing cup
Finish	Obsidian DuraFlex™ finish
Grille	Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing.
Input Connectors	Two Balanced female XLR/ 1/4" combo connectors
Output Connectors	Two balanced male XLR connectors.
Dimensions (H x W x D)	690.372 mm x 523.24 mm x 723.9 mm (27.18 in x 20.60 in x 28.50 in)
Net Weight	36.8 kg (81 lb.)
