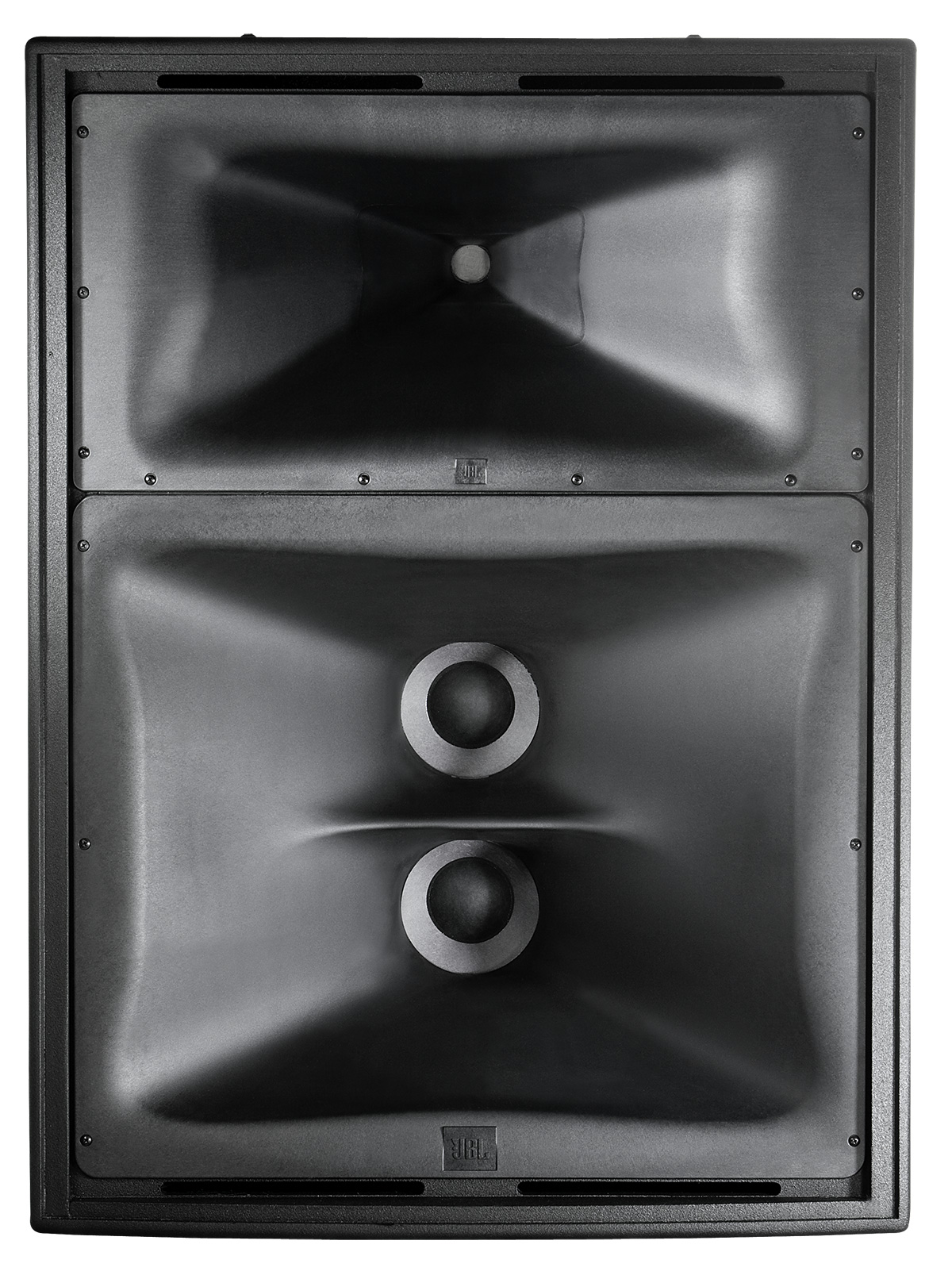

JBL Professional MD2

Imágenes más grandes

Sistema de Altavoz de Alta Potencia Bi-Amplificado

La serie Marquis Dance Club de JBL es una familia de sistemas de altavoces de última generación diseñada específicamente para el mercado de discotecas. El MD2 es un módulo de rango medio-alto que utiliza dos transductores Differential Drive® de ocho pulgadas 2169H de JBL para la reproducción de banda media y el 2453H-SL para altas frecuencias; el MD2 maneja frecuencias de 300 Hz a 20 kHz. El MD2 está diseñado para usarse en conjunto con el MD1 súper tweeters, el sistema de baja frecuencia MD3 y el sistema de subwoofer de ultra alto nivel de salida MD7. Cuando todos los elementos se combinan, completan un sistema de cinco vías de alta energía para discotecas con fidelidad sin precedentes, claridad y pureza cautivadora.

Características

Controladores de rango medio Dual JBL 2169H 8" Neodimio Differential Drive®
Controlador de compresión JBL 2453H-SL
de gran formato con diafragma de titanio amortiguado de 4"
Baja Distorsión
Alta Fidelidad

Aplicaciones

Discotecas sofisticadas
Cualquier lugar donde se requiera música de baile de alta energía

Descargas

Documentos

	Idioma	Tamaño	Subido
Marquis Dance Brochure actualizado: abr 2026		538 KB	abr 2026
MD2 Spec Sheet actualizado: abr 2026		857 KB	abr 2026

Data Sheets

	Tamaño	Subido
MD2 Spec Sheet actualizado: oct 2019	857 KB	oct 2019

Specifications

	Tamaño	Subido
Marquis Dance Club Series Spec Sheets actualizado: jul 2019	3,97 MB	jul 2019

Brochures

	Tamaño	Subido
Marquis Dance Club Series Brochure actualizado: jul 2019	538 KB	jul 2019

CAD Drawings

	Tamaño	Subido
Marquis Dance Series Customer Drawings PDF actualizado: oct 2019	205 KB	oct 2019
Marquis Dance Series 3D DXF Drawings actualizado: oct 2019	10,4 MB	oct 2019
Marquis Dance Series 2D DXF Drawings actualizado: oct 2019	612 KB	oct 2019

Compliances

	Tamaño	Subido
Marquis Dance Club Series Declaration of Conformity actualizado: oct 2019	144 KB	oct 2019

Speaker Tunings

	Tamaño	Subido
Marquis Dance Club Series Tunings actualizado: oct 2019	1,47 MB	oct 2019

Images

	Tamaño	Subido
MD2 Hi-Res Image 2 actualizado: jul 2019	711 KB	jul 2019
MD2 Hi-res image actualizado: jul 2019	534 KB	jul 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
RESPUESTA DE FRECUENCIA (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Impedancia nominal	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Acabado	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
PESO	52.2 kg (115 lb)
