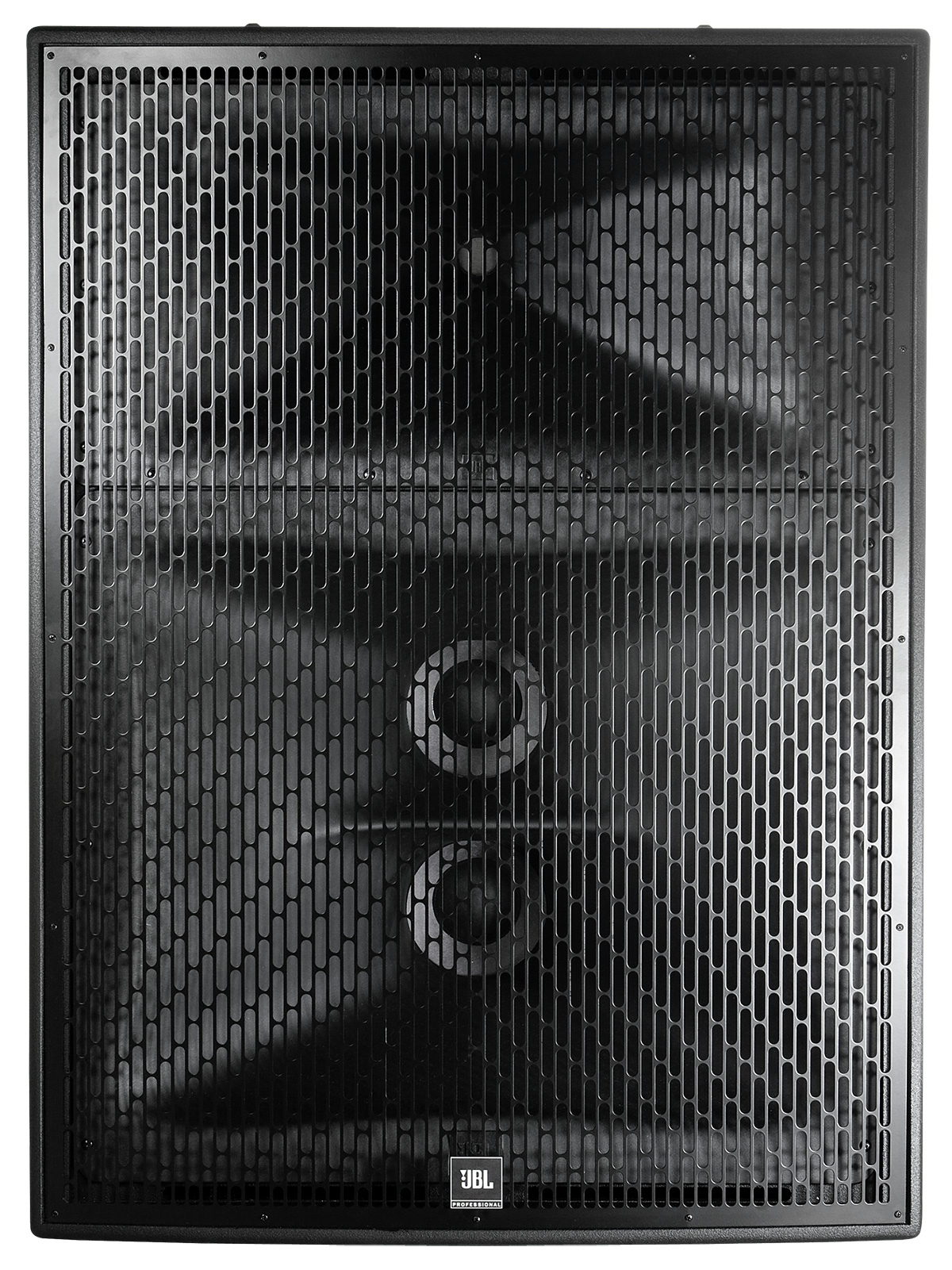

JBL Professional MD2

Größere Bilder

Bi-Verstärkertes High-Power-Lautsprechersystem

JBLs Marquis Dance Club Series ist eine hochmoderne Familie von Lautsprechersystemen, die speziell für den Dance Club-Markt entwickelt wurde. Das MD2 ist ein Mid-High-Modul, das zwei von JBLs acht Zoll großen 2169H Differential Drive®-Wandlern für die Mittenbandwiedergabe und den 2453H-SL für Hochfrequenzen nutzt. Das MD2 deckt Frequenzen von 300 Hz bis 20 kHz ab. Das MD2 ist zur Verwendung zusammen mit dem MD1 Super-Tweeter, dem MD3 Tieftonfrequenzsystem und dem MD7 Ultra-High-Output-Subwoofer-System bestimmt. Wenn alle Elemente kombiniert werden, vervollständigen sie ein energiegeladenes Fünf-Wege-Dance-System mit beispielloser Wiedergabetreue, Klarheit und atemberaubender Reinheit.

Eigenschaften

Dual JBL 2169H 8" Neodymium Differential Drive® Mitteltöner
Großformatiger JBL 2453H-SL
4" Kompressionstreiber mit gedämpfter Titandaphragma
Geringe Verzerrung
Hohe Klangtreue

Anwendungen

Anspruchsvolle Tanzclubs
Überall dort, wo energiegeladene Tanzmusik gefragt ist

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
Marquis Dance Brochure aktualisiert: Apr 2026		538 KB	Apr 2026
MD2 Spec Sheet aktualisiert: Apr 2026		857 KB	Apr 2026

Data Sheets

	Größe	Hochgeladen
MD2 Spec Sheet aktualisiert: Okt 2019	857 KB	Okt 2019

Specifications

	Größe	Hochgeladen
Marquis Dance Club Series Spec Sheets aktualisiert: Jul 2019	3,97 MB	Jul 2019

Brochures

	Größe	Hochgeladen
Marquis Dance Club Series Brochure aktualisiert: Jul 2019	538 KB	Jul 2019

CAD Drawings

	Größe	Hochgeladen
Marquis Dance Series Customer Drawings PDF aktualisiert: Okt 2019	205 KB	Okt 2019
Marquis Dance Series 3D DXF Drawings aktualisiert: Okt 2019	10,4 MB	Okt 2019
Marquis Dance Series 2D DXF Drawings aktualisiert: Okt 2019	612 KB	Okt 2019

Compliances

	Größe	Hochgeladen
Marquis Dance Club Series Declaration of Conformity aktualisiert: Okt 2019	144 KB	Okt 2019

Speaker Tunings

	Größe	Hochgeladen
Marquis Dance Club Series Tunings aktualisiert: Okt 2019	1,47 MB	Okt 2019

Images

	Größe	Hochgeladen
MD2 Hi-Res Image 2 aktualisiert: Jul 2019	711 KB	Jul 2019
MD2 Hi-res image aktualisiert: Jul 2019	534 KB	Jul 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
Frequency Response (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Nominal Impedance	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
Weight	52.2 kg (115 lb)
