JBL Professional MD2

صور أكبر

نظام مكبرات صوت عالي الطاقة ثنائي التضخيم

سلسلة Marquis Dance Club من JBL هي عائلة متقدمة من أنظمة مكبرات الصوت المصممة خصيصاً لسوق نوادي الرقص. MD2 هي وحدة متوسطة-عالية تستخدم اثنين من محركات JBL بحجم ثمان بوصات من نوع 2169H Differential Drive® لإعادة إنتاج نطاق المتوسط و2453H-SL للترددات العالية، حيث تتعامل MD2 مع الترددات من 300 هرتز إلى 20 كيلوهرتز. يُقصد استخدام MD2 بالاقتران مع مضخم الجهير العالي MD1 ونظام الترددات المنخفضة MD3 ونظام الساب ووفر عالي الإنتاج MD7. عند دمج جميع العناصر معاً، تكمل نظام رقص خماسي الاتجاهات عالي الطاقة بدقة وجودة لم تشهد من قبل، ووضوح، ونقاء مذهل.

الميزات

Dual JBL 2169H 8" Neodymium Differential Drive® mid-range drivers
Large format JBL 2453H-SL
4" damped titanium diaphragm compression driver
Low Distortion
High Fidelity

Applications

Sophisticated dance clubs
Anywhere high energy dance music is required

التنزيلات

الوثائق

	اللغة	الحجم	تاريخ التحميل
Marquis Dance Brochure تم التحديث: أبريل 2026		538 KB	أبريل 2026
MD2 Spec Sheet تم التحديث: أبريل 2026		857 KB	أبريل 2026

Data Sheets

	الحجم	تاريخ التحميل
MD2 Spec Sheet تم التحديث: أكتوبر 2019	857 KB	أكتوبر 2019

Specifications

	الحجم	تاريخ التحميل
Marquis Dance Club Series Spec Sheets تم التحديث: يوليو 2019	3.97 MB	يوليو 2019

Brochures

	الحجم	تاريخ التحميل
Marquis Dance Club Series Brochure تم التحديث: يوليو 2019	538 KB	يوليو 2019

CAD Drawings

	الحجم	تاريخ التحميل
Marquis Dance Series Customer Drawings PDF تم التحديث: أكتوبر 2019	205 KB	أكتوبر 2019
Marquis Dance Series 3D DXF Drawings تم التحديث: أكتوبر 2019	10.4 MB	أكتوبر 2019
Marquis Dance Series 2D DXF Drawings تم التحديث: أكتوبر 2019	612 KB	أكتوبر 2019

Compliances

	الحجم	تاريخ التحميل
Marquis Dance Club Series Declaration of Conformity تم التحديث: أكتوبر 2019	144 KB	أكتوبر 2019

Speaker Tunings

	الحجم	تاريخ التحميل
Marquis Dance Club Series Tunings تم التحديث: أكتوبر 2019	1.47 MB	أكتوبر 2019

Images

	الحجم	تاريخ التحميل

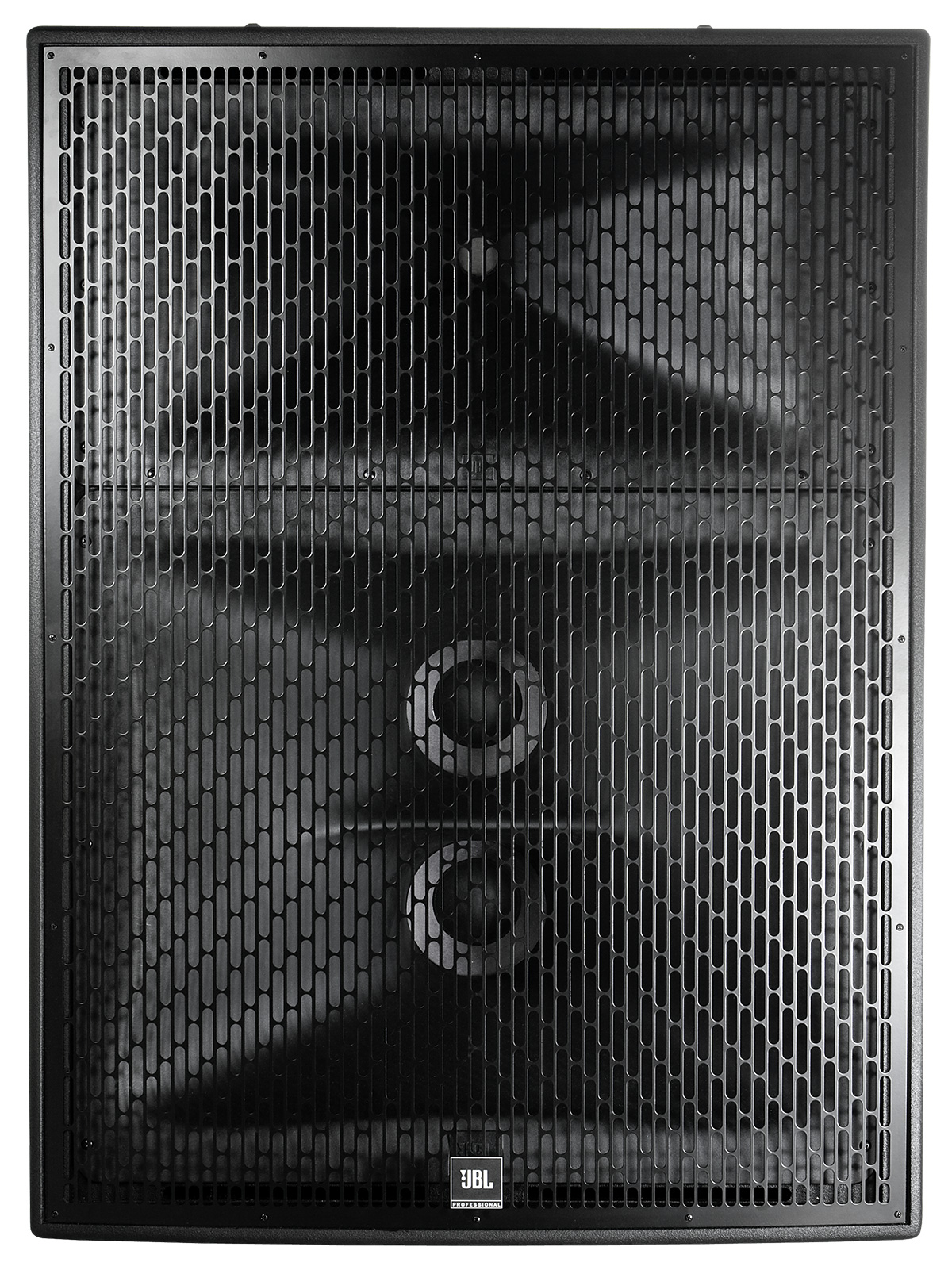

MD2 Hi-Res Image 2 تم التحديث: يوليو 2019	711 KB	يوليو 2019

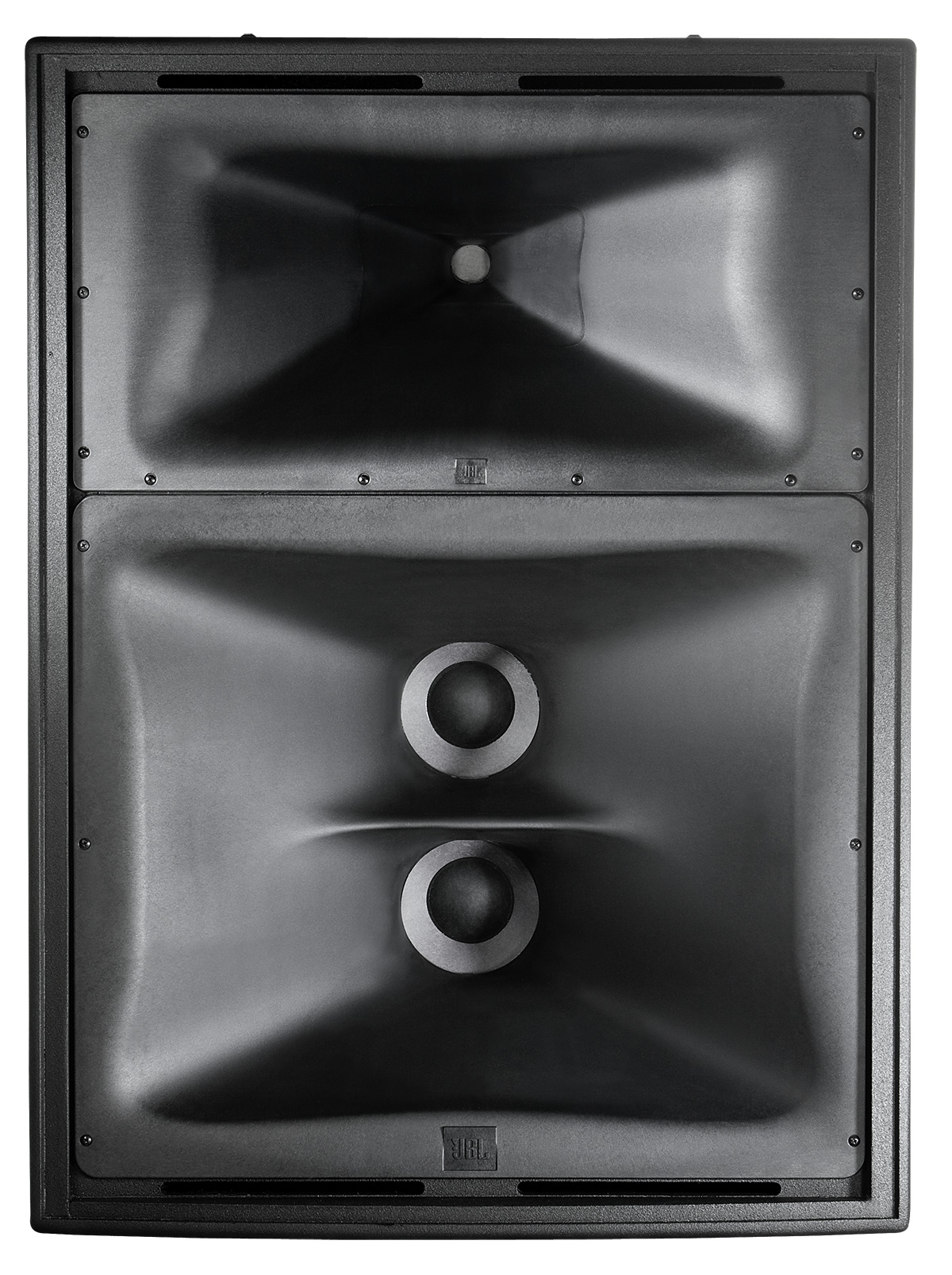

MD2 Hi-res image تم التحديث: يوليو 2019	534 KB	يوليو 2019

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
Frequency Response (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Nominal Impedance	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
Weight	52.2 kg (115 lb)
