JBL Professional MD2

Immagini più grandi

Sistema Cassa Acustica Bi-Amplificato ad Alta Potenza

La serie Marquis Dance Club di JBL è una famiglia all'avanguardia di sistemi di diffusori acustici progettata specificamente per il mercato dei Dance Club. MD2 è un modulo mid-high che utilizza due trasduttori Differential Drive® da otto pollici 2169H di JBL per la riproduzione della banda media e il 2453H-SL per le alte frequenze; l'MD2 gestisce frequenze da 300 Hz a 20 kHz. L'MD2 è destinato a essere utilizzato in combinazione con il super tweeter MD1, il sistema a bassa frequenza MD3 e il sistema subwoofer ultrapotente MD7. Quando tutti gli elementi sono combinati, formano un sistema dance a cinque vie ad alta energia con fedeltà senza precedenti, chiarezza e purezza sorprendente.

Caratteristiche

Doppi driver mid-range JBL 2169H 8" Neodymium Differential Drive®
Compression driver JBL 2453H-SL
formato large con diaframma in titanio smorzato 4"
Bassa distorsione
Alta fedeltà

Applicazioni

Discoteche dance sofisticate
Ovunque sia richiesta musica dance ad alta energia

Download

Documenti

	Lingua	Dimensione	Caricato
Marquis Dance Brochure aggiornato: apr 2026		538 KB	apr 2026
MD2 Spec Sheet aggiornato: apr 2026		857 KB	apr 2026

Data Sheets

	Dimensione	Caricato
MD2 Spec Sheet aggiornato: ott 2019	857 KB	ott 2019

Specifications

	Dimensione	Caricato
Marquis Dance Club Series Spec Sheets aggiornato: lug 2019	3,97 MB	lug 2019

Brochures

	Dimensione	Caricato
Marquis Dance Club Series Brochure aggiornato: lug 2019	538 KB	lug 2019

CAD Drawings

	Dimensione	Caricato
Marquis Dance Series Customer Drawings PDF aggiornato: ott 2019	205 KB	ott 2019
Marquis Dance Series 3D DXF Drawings aggiornato: ott 2019	10,4 MB	ott 2019
Marquis Dance Series 2D DXF Drawings aggiornato: ott 2019	612 KB	ott 2019

Compliances

	Dimensione	Caricato
Marquis Dance Club Series Declaration of Conformity aggiornato: ott 2019	144 KB	ott 2019

Speaker Tunings

	Dimensione	Caricato
Marquis Dance Club Series Tunings aggiornato: ott 2019	1,47 MB	ott 2019

Images

	Dimensione	Caricato

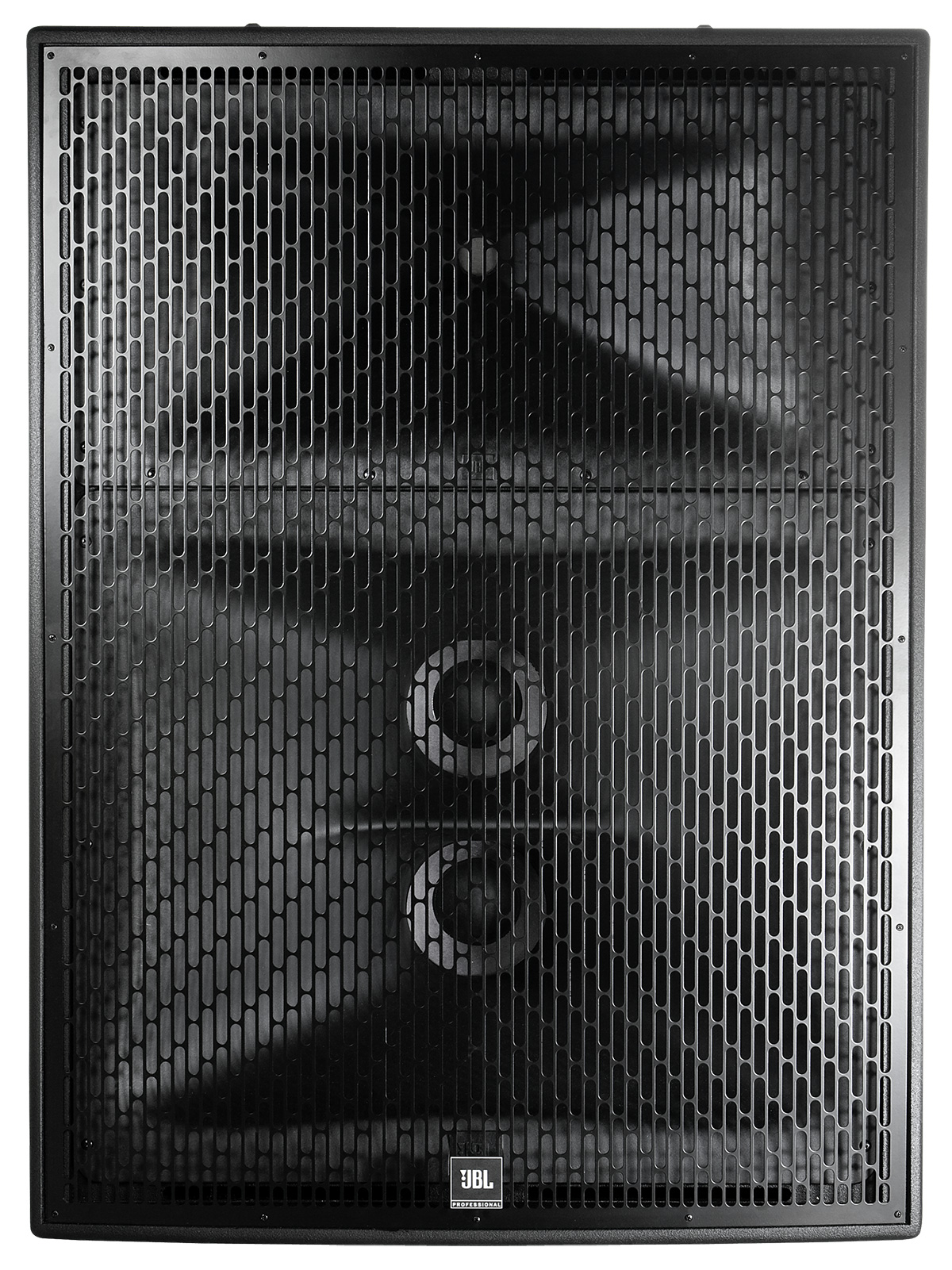

MD2 Hi-Res Image 2 aggiornato: lug 2019	711 KB	lug 2019

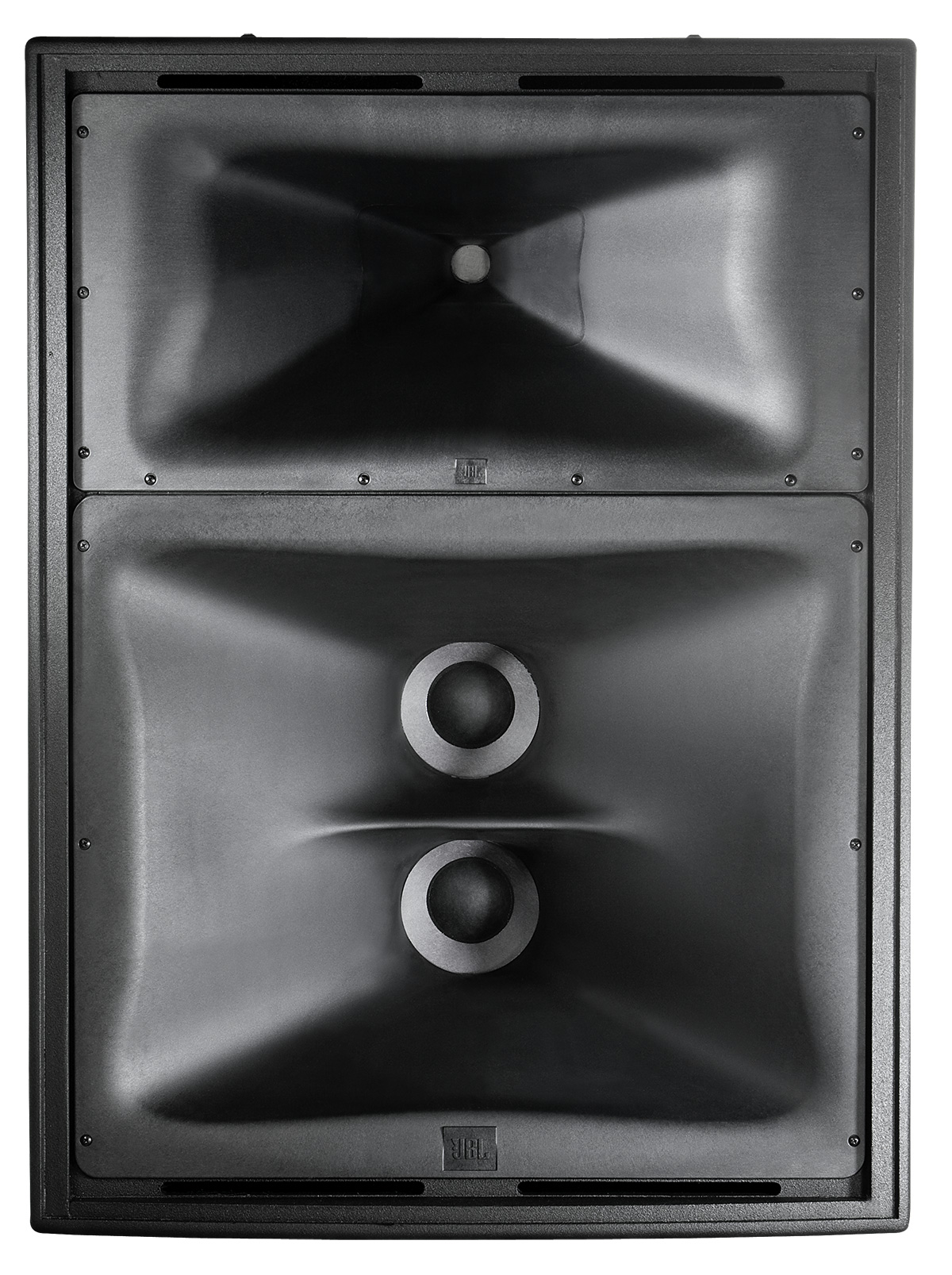

MD2 Hi-res image aggiornato: lug 2019	534 KB	lug 2019

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
Frequency Response (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Nominal Impedance	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
Weight	52.2 kg (115 lb)
