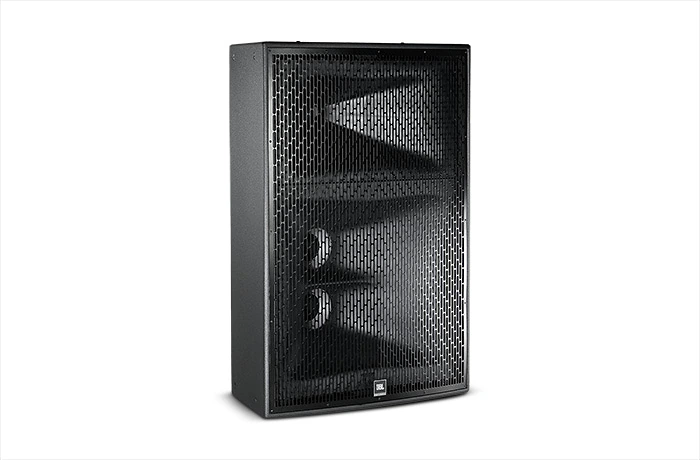

JBL Professional MD2

Imagens maiores

Sistema de Altifalante Bi-Amplificado de Alta Potência

A Série Marquis Dance Club da JBL é uma família de sistemas de altifalantes de ponta especificamente concebida para o Mercado de Discotecas de Dança. O MD2 é um módulo médio-agudo que utiliza dois transdutores Differential Drive® de oito polegadas 2169H da JBL para reprodução da banda média e o 2453H-SL para altas frequências; o MD2 processa frequências de 300 Hz a 20 kHz. O MD2 destina-se a ser utilizado em conjunto com o super tweeter MD1, o sistema de baixas frequências MD3 e o sistema subwoofer de ultra alta potência MD7. Quando todos os elementos são combinados, completam um sistema de dança de cinco vias de alta energia com fidelidade sem precedentes, clareza e pureza impressionante.

Características

Dual JBL 2169H 8" Neodymium Differential Drive® altifalantes de médios
Altifalante de compressão JBL 2453H-SL grande formato
com diafragma de titânio amortecido de 4"
Baixa Distorção
Alta Fidelidade

Aplicações

Discotecas de dança sofisticadas
Qualquer local onde é necessária música de dança de alta energia

Descarregamentos

Documentos

	Idioma	Tamanho	Carregado
Marquis Dance Brochure atualizado: abr 2026		500 KB	abr 2026
MD2 Spec Sheet atualizado: abr 2026		900 KB	abr 2026

Data Sheets

	Tamanho	Carregado
MD2 Spec Sheet atualizado: out 2019	900 KB	out 2019

Specifications

	Tamanho	Carregado
Marquis Dance Club Series Spec Sheets atualizado: jul 2019	4 MB	jul 2019

Brochures

	Tamanho	Carregado
Marquis Dance Club Series Brochure atualizado: jul 2019	500 KB	jul 2019

CAD Drawings

	Tamanho	Carregado
Marquis Dance Series Customer Drawings PDF atualizado: out 2019	200 KB	out 2019
Marquis Dance Series 3D DXF Drawings atualizado: out 2019	10 MB	out 2019
Marquis Dance Series 2D DXF Drawings atualizado: out 2019	600 KB	out 2019

Compliances

	Tamanho	Carregado
Marquis Dance Club Series Declaration of Conformity atualizado: out 2019	100 KB	out 2019

Speaker Tunings

	Tamanho	Carregado
Marquis Dance Club Series Tunings atualizado: out 2019	1 MB	out 2019

Images

	Tamanho	Carregado

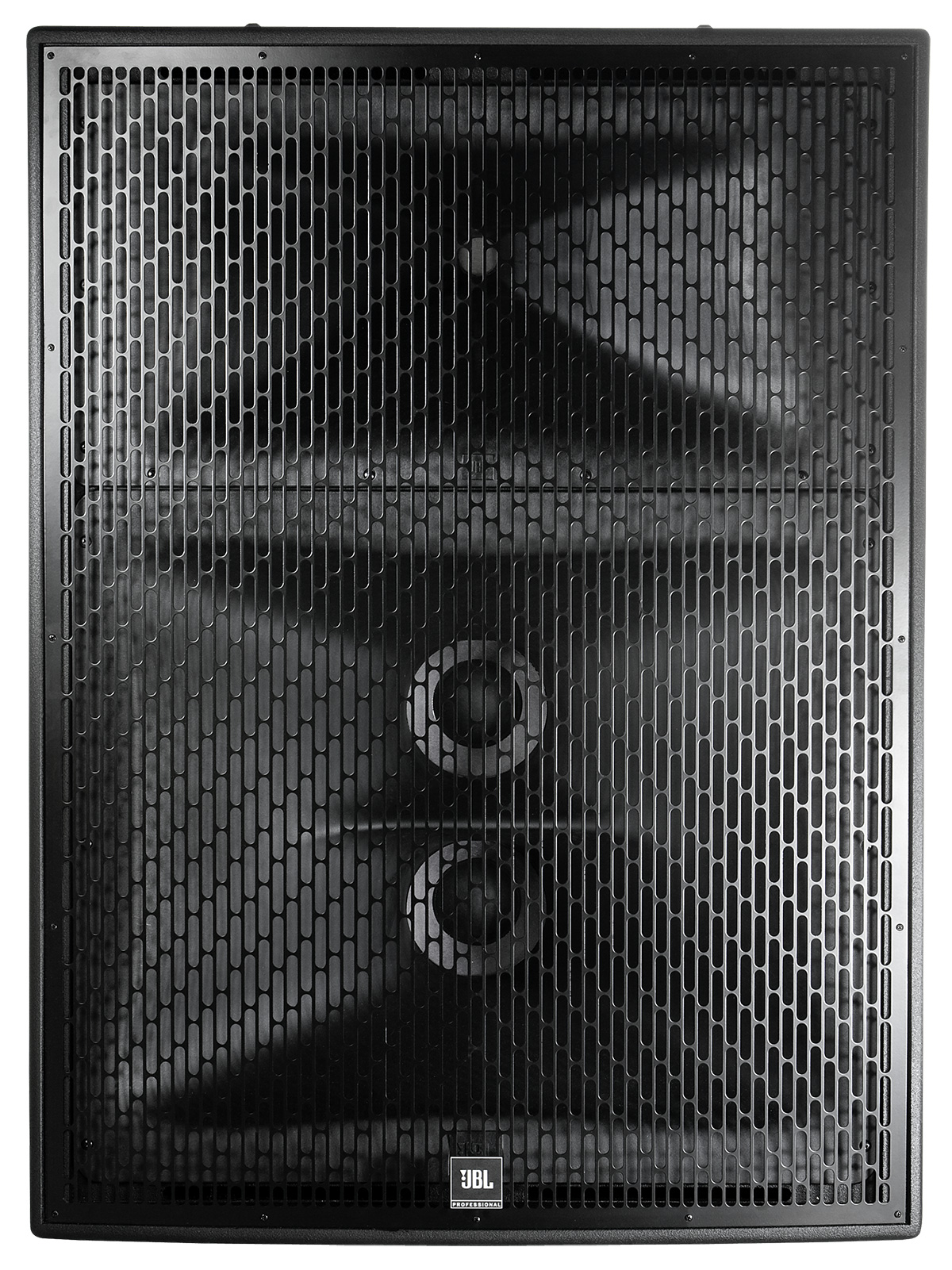

MD2 Hi-Res Image 2 atualizado: jul 2019	700 KB	jul 2019

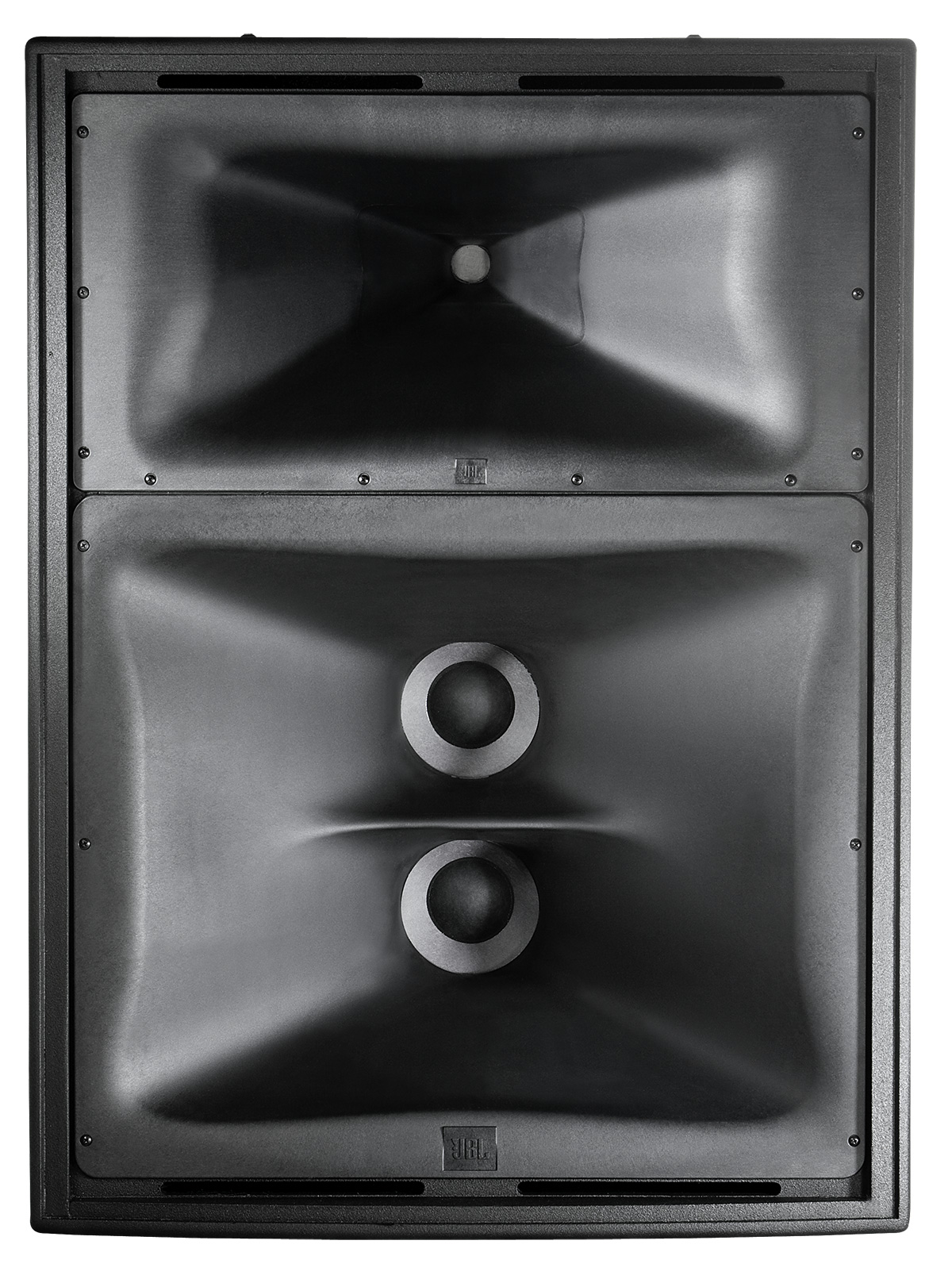

MD2 Hi-res image atualizado: jul 2019	500 KB	jul 2019

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
Frequency Response (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Nominal Impedance	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
Weight	52.2 kg (115 lb)
