Control 85M

To-Vejs 5,25 tommer (135mm) Koaksial Champignon Landskabs-højttaler

Control 85M
Større billeder

To-Vejs 5,25 tommer (135 mm) koaksialt svampeformatet landskabshøjtaler

Designet til udendørs anvendelser leverer Control 80 Series Landscape-højtaler, der er meget vejrbestandig, fremragende fuldlydskvalitet og 360 graders dækning. Designet til at blive monteret på eller i jorden kan Control 80 Series Landscape-højtaler bruges i en bred vifte af anvendelser, herunder indkøbscentre, temaparker, idratsstadioner, hoteller, casinoer, resorts, restauranter, gæstfrihed og fritidssteder, indgange og overalt hvor høj kvalitet musik og/eller paging landskabshøjtaler er påkrævet. Med kompakt design er højttaleren diskret og blander sig let med sine omgivelser. Et robust polyethylenelektrode modstår overlast fra plæneplejudstyr og elementer, og elektrodens farve strækker sig gennem hele materialet, så højttaleren bevarer farven selv når den bliver ridset eller skabt.

Funktioner

  • Components:
    • 5¼” highly weather-resistant driver
    • ¾” soft-dome highly weather-resistant tweeter
  • 80W Pink Noise Power Handling (160W program) in direct 8Ώ setting, plus built-in 30W 70V/100V multi-tap transformer
  • Tough polyethylene highly weather resistant enclosure
  • Fully isolated center chamber for wiring protection
  • High fidelity sound character with broad frequency range of 55Hz - 18kHz

Downloads

Specifications
  Størrelse Uploadet
file type icon Control 85M Spec Sheet
opdateret: apr 2019
522 kB apr 2019
Brochures
  Version Sprog Størrelse Uploadet
file type icon Control Contractor Brochure (2025)
en version A, opdateret: mar 2026
en  23 MB mar 2026
file type icon Control Contractor Brochure (2024)
en version D, opdateret: feb 2024
en  14 MB feb 2024
  en  21 MB mar 2026
CAD Drawings
  Størrelse Uploadet
file type icon Control 85M Drawing
opdateret: okt 2019
2,24 MB okt 2019
Compliances
  Størrelse Uploadet
179 kB dec 2019
139 kB okt 2019
Install Guides
  Version Størrelse Uploadet
8,95 MB jul 2022
CLF Files
  Størrelse Uploadet
file type icon Control 85M & 88M CLF Files
opdateret: okt 2020
239 kB okt 2020
Speaker Tunings
  Version Størrelse Uploadet
file type icon Commercial, CBT, and AWC Tunings 220616
version A, opdateret: maj 2023
557 kB maj 2023
Images
  Størrelse Uploadet

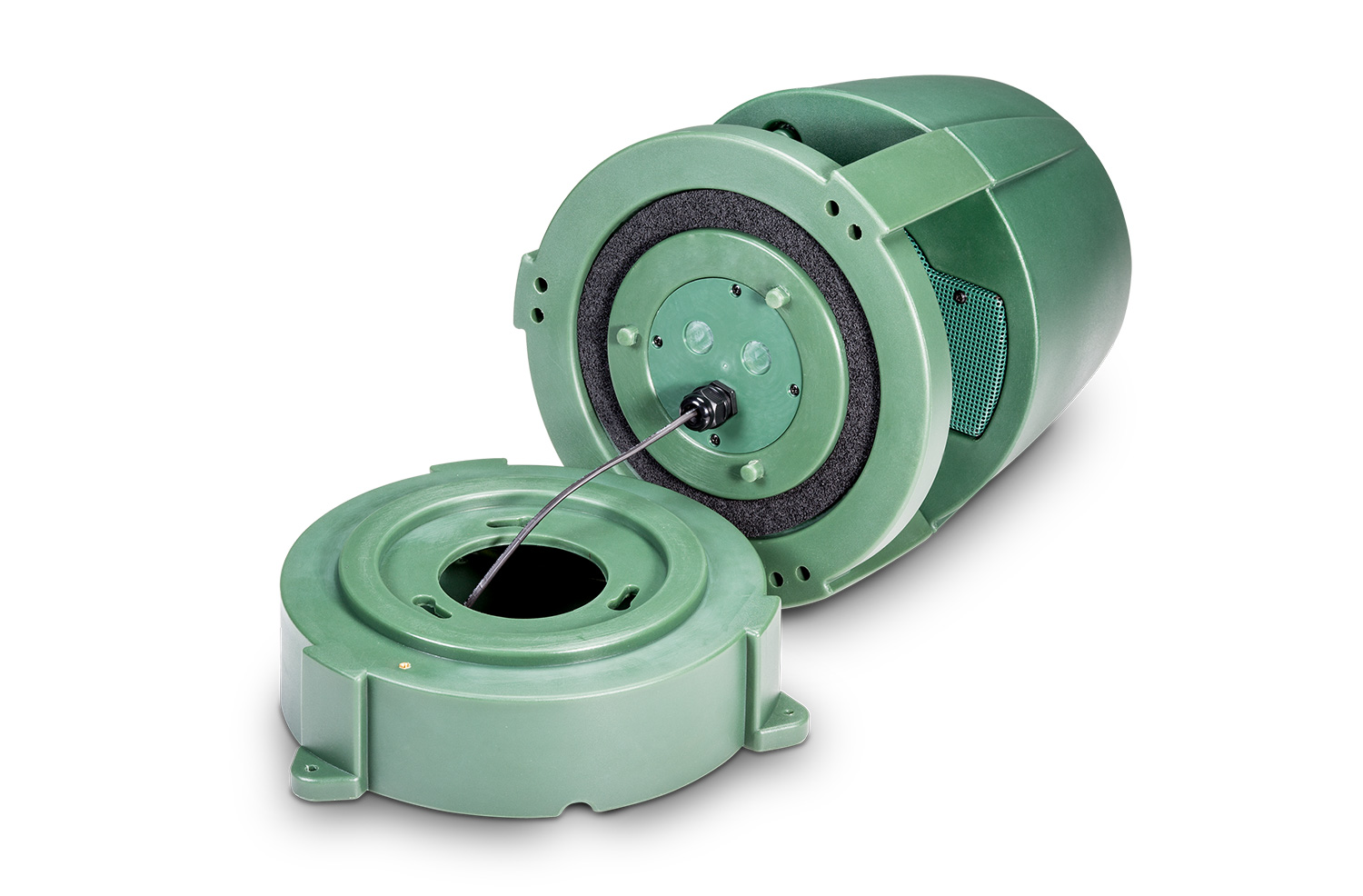

file type icon Control 85M Open
opdateret: apr 2019
220 kB apr 2019

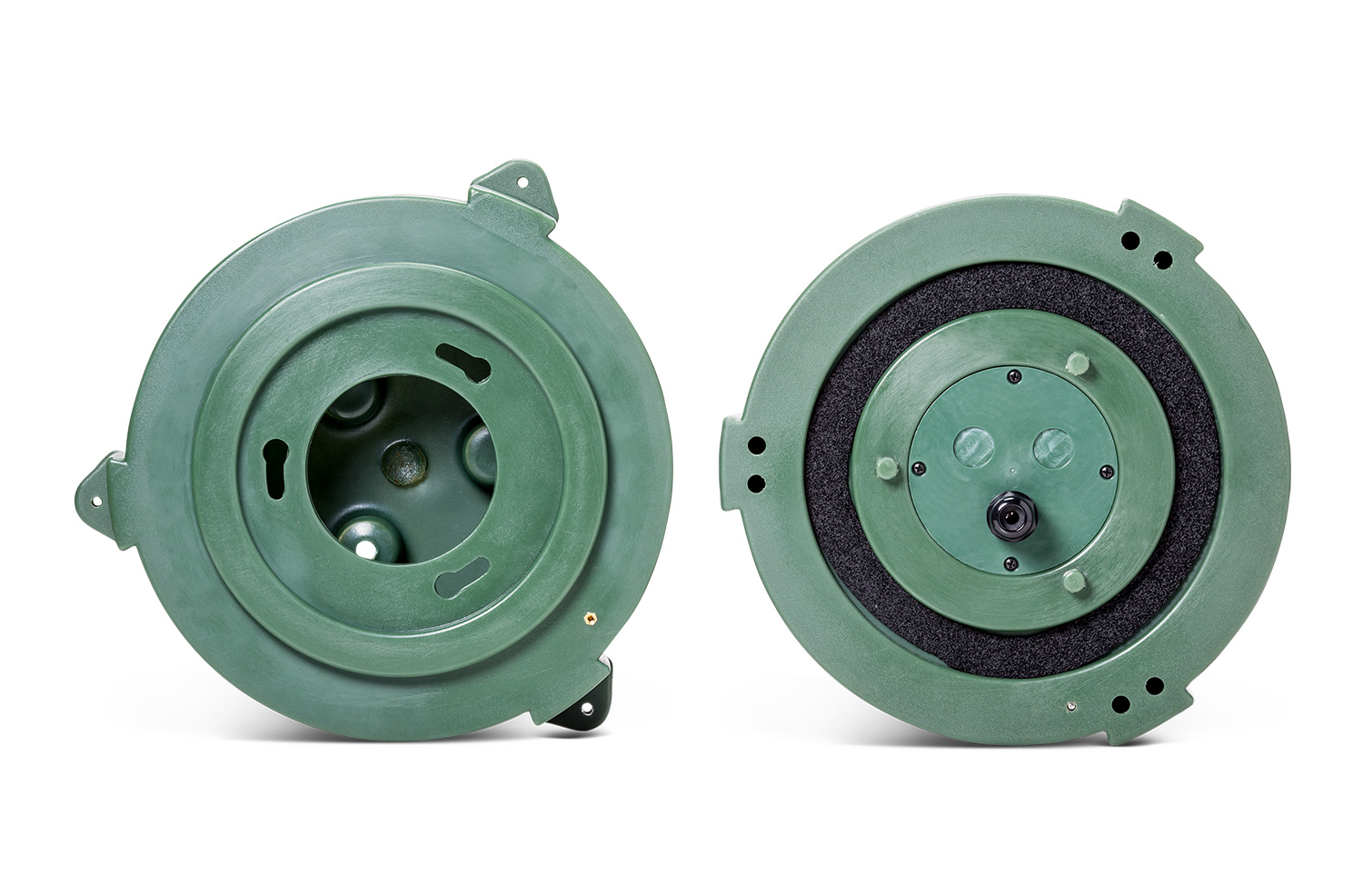

file type icon control 85M Bottom
opdateret: apr 2019
288 kB apr 2019

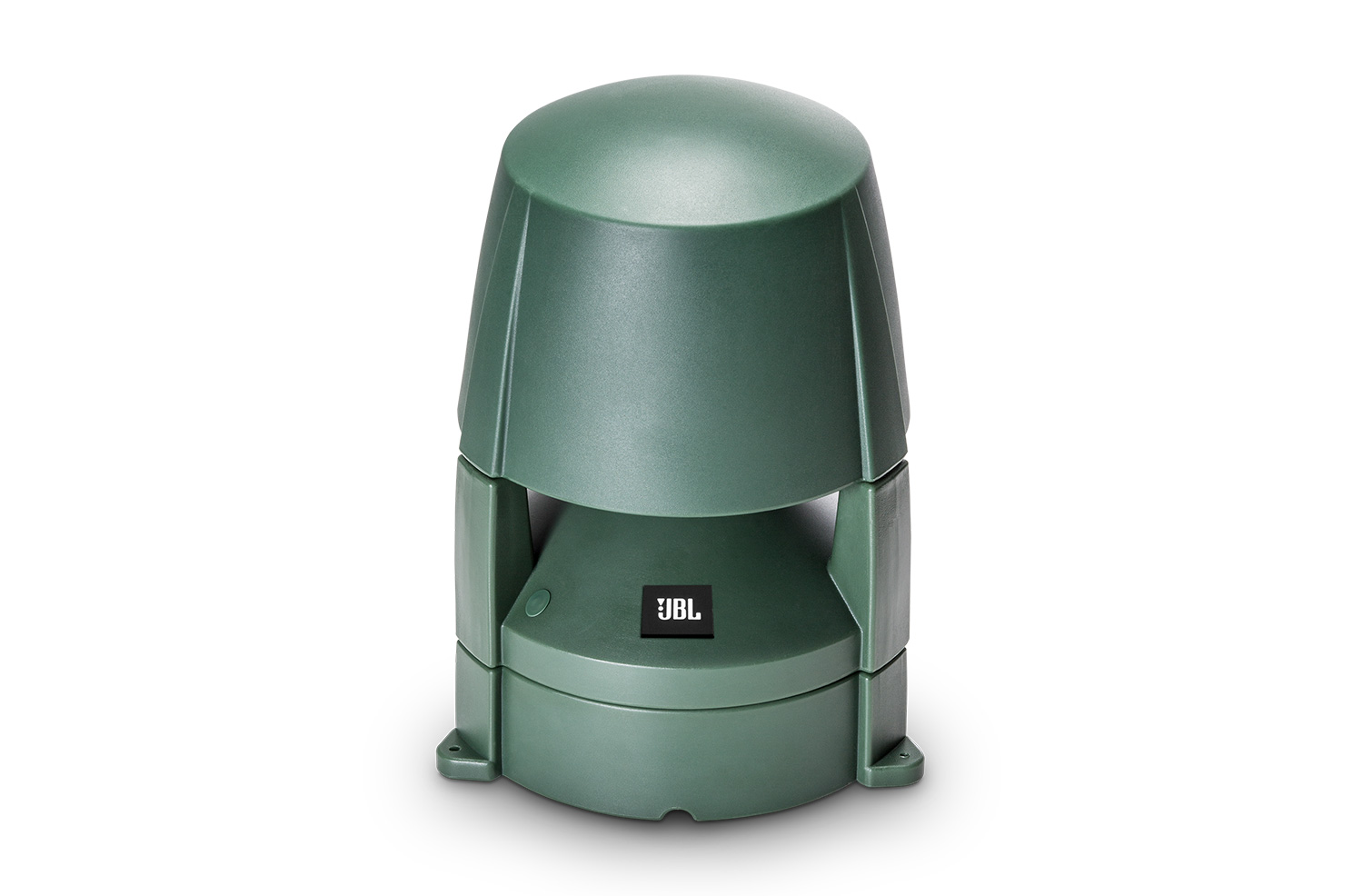

file type icon Control 85M Angle
opdateret: apr 2019
144 kB apr 2019

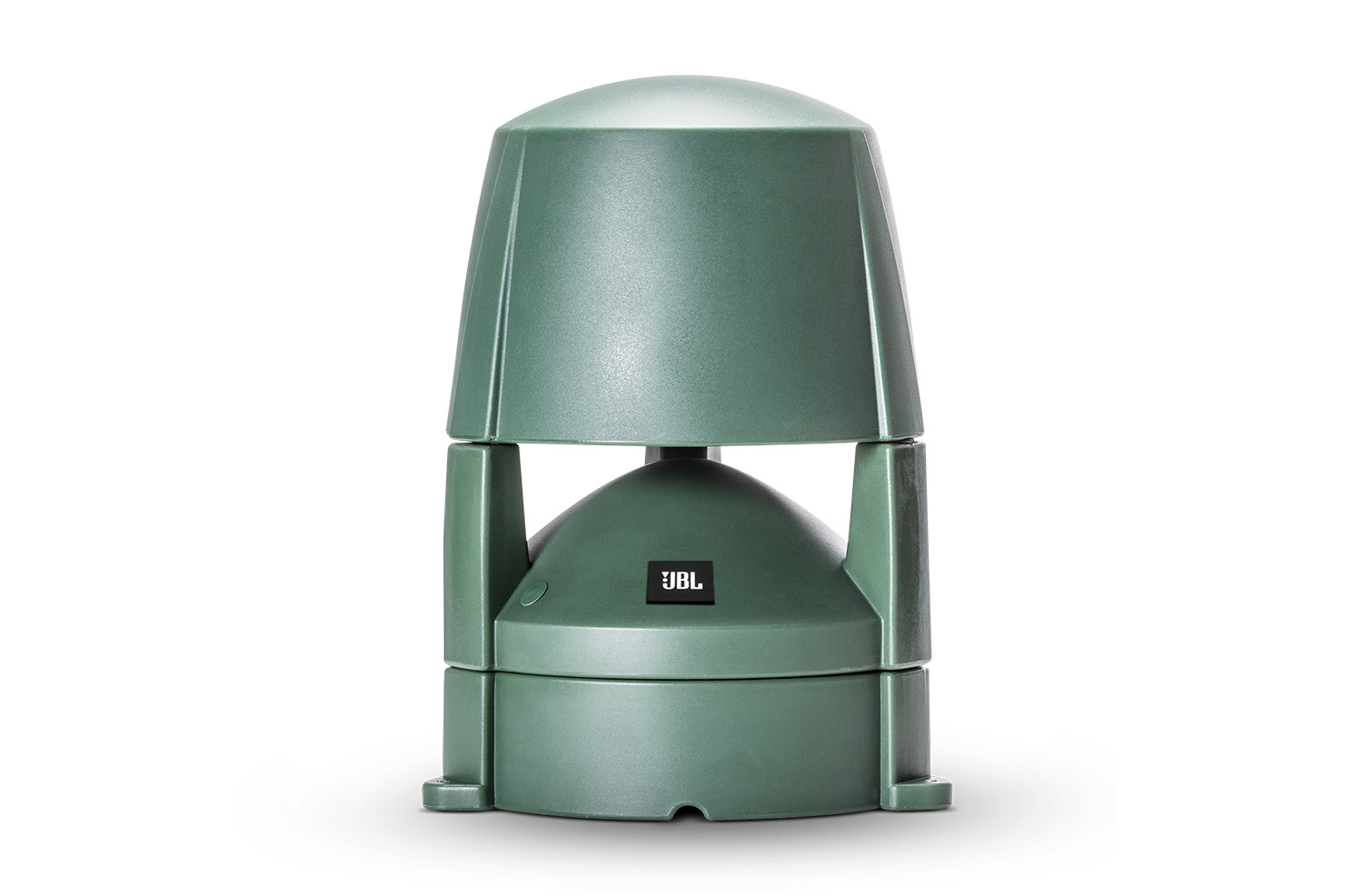

file type icon Control 85M Front
opdateret: apr 2019
163 kB apr 2019
Ease Data
  Størrelse Uploadet
file type icon Control 85M EASE/GLL File
opdateret: apr 2019
430 kB apr 2019

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range (-10dB) 55 Hz – 18 kHz
Power Rating 160 W Continuous Program (2 hrs) 80 W (320W peak), Continuous Pink Noise (2 hrs) 45 W (180W peak) Continuous Pink Noise (100 hrs)
Transformer Taps 70V: 30W, 15W, 7.5W & 3.8W 100V: 30W, 15W, 7.5W
Frequency Response (±3 dB) 65Hz - 16 kHz
Maximum Input Voltage 23.3 V
Sensitivity 86 dB, 1W @ 1m (ave. 80Hz - 16kHz)
Coverage Pattern 360° H, 160° V (primary listening 10° to 50° up from ground)
Directivity Factor (Q) 2.2
Directivity Index (DI) 3.4 dB
Maximum SPL (1m) 105 dB
Impedance 8Ω (at 8Ω setting)
Insertion Loss <1.0 dB at any tap setting
Thru Setting 8Ω nominal
Crossover Type 2nd Order LPF on LF and 2nd Order HPF on HF
Recommended Protective High-Pass 65 Hz for 8Ω operation, 24 dB/oct 60 Hz for 30W tap, 24 dB/oct 50 Hz for 15W, 7,5W, and 3.7W taps, 24 dB/oct
LF Driver LF: 135 mm (5.25 in) diameter LF driver, Kapton™ former, 35.5mm (1.4 in) voice coil, polypropylene cone and polyurethane surround.
HF: 19mm (0.75 in) diameter HF driver Polyetherimide (PEI) dome.
Enclosure LDPE Polyethylene plastic, 6 mm wall thickness, UL94V-0 rated.
Grille Powder coated stainless steel.
Outdoor Capability IP-56 rating per IEC529 (dust protected and protected against jets of water). Exceeds MilSpec 810 for humidity, salt spray, temperature & UV. Passes Mil-STd-202F for salt spray. Enclosure UL94V0 rated.
Safety Agency UL1480, Transformer UL Recognized per UL1876, ROHS compliant.
Input Connectors Bare wire with dielectric-gel-filled wire nuts (internal to top speaker section).
Wiring Water ingress protected by two stages of gland nuts, one mounted on outside of enclosure (installed by installer via drilling 22 mm (0.875 in, 7/8 in) hole in any of multiple provided locations) and one between the bottom base and top speaker sections. Included gland nuts require round-jacketed wire with outside diameter between 4.0 mm and 9.0 mm (0.16” in and 0.35” in). For installation instructions see Installation Guide (# IS C80MLS).
Colors Hunter Green, RAL6018
Dimensions (H x W x D) 432 x 291 x 291mm (17 x 11.5 x 11.5 in.)
Net Weight (each) 5.5 kg (12 lb)
Shipping Weight 7.3 kg (16 lb)
Included Accessories (2) wire nuts, (2) gland nuts, (1) right-angle screwdriver
Installer-Supplied Required Tools 22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
Optional Accessories 22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
