JBL Professional Control 85M

Większe obrazy

Dwudrożny głośnik krajobrazowy 5,25 cala (135 mm) ze zwojnicą współosiową

Zaprojektowane do zastosowań zewnętrznych, niezwykle odporne na warunki pogodowe głośniki krajobrazowe serii Control 80 zapewniają doskonałą jakość dźwięku pełnego zakresu i pokrycie 360 stopni. Przeznaczone do montażu na ziemi lub w ziemi, głośniki krajobrazowe serii Control 80 mogą być wykorzystywane w wielu różnych zastosowaniach, takich jak centra handlowe, parki tematyczne, obiekty sportowe, hotele, kasyna, kurorty, restauracje, obiekty hotelarskie i rekreacyjne, wejścia oraz wszędzie tam, gdzie wymagany jest wysokiej jakości głośnik krajobrazowy do muzyki i/lub paginacji. O kompaktowej konstrukcji, głośnik jest dyskretny i łatwo wtapia się w otoczenie. Wytrzymała obudowa z polietylenu odporna jest na zniszczenia spowodowane sprzętem ogrodniczym i działaniem elementów, a kolor obudowy rozciąga się na cały materiał, więc głośnik zachowa kolor nawet w przypadku porysowania lub zarysowania.

Funkcje

Components:
• 5¼” highly weather-resistant driver
• ¾” soft-dome highly weather-resistant tweeter
80W Pink Noise Power Handling (160W program) in direct 8Ώ setting, plus built-in 30W 70V/100V multi-tap transformer
Tough polyethylene highly weather resistant enclosure
Fully isolated center chamber for wiring protection
High fidelity sound character with broad frequency range of 55Hz - 18kHz

Pobrania

Specifications

	Rozmiar	Przesłano
Control 85M Spec Sheet zaktualizowano: kwi 2019	522 KB	kwi 2019

Brochures

	Wersja	Język	Rozmiar	Przesłano
Control Contractor Brochure (2025) wersja A, zaktualizowano: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) wersja D, zaktualizowano: lut 2024	D		14 MB	lut 2024
Control Contractor Brochure (2026) zaktualizowano: mar 2026			21 MB	mar 2026

CAD Drawings

	Rozmiar	Przesłano
Control 85M Drawing zaktualizowano: paź 2019	2,24 MB	paź 2019

Compliances

	Rozmiar	Przesłano
JBL Control Series Passive Speakers DoC zaktualizowano: gru 2019	179 KB	gru 2019
Control 80 Series - Declaration of Conformity zaktualizowano: paź 2019	139 KB	paź 2019

Install Guides

	Wersja	Rozmiar	Przesłano
Control 80 Series Landscape Speakers Install Guide wersja B, zaktualizowano: lip 2022	B	8,95 MB	lip 2022

CLF Files

	Rozmiar	Przesłano
Control 85M & 88M CLF Files zaktualizowano: paź 2020	239 KB	paź 2020

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Images

	Rozmiar	Przesłano

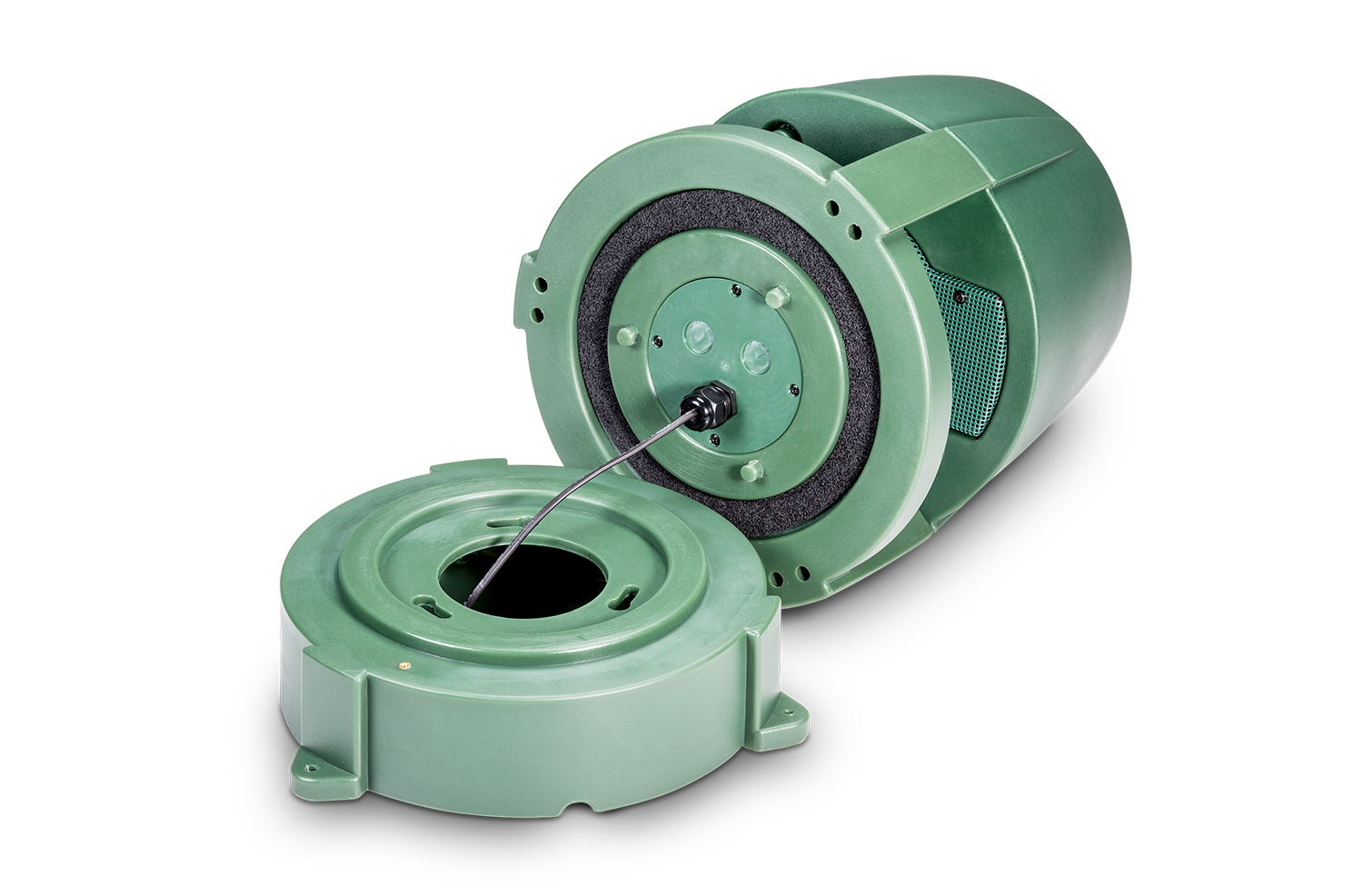

Control 85M Open zaktualizowano: kwi 2019	220 KB	kwi 2019

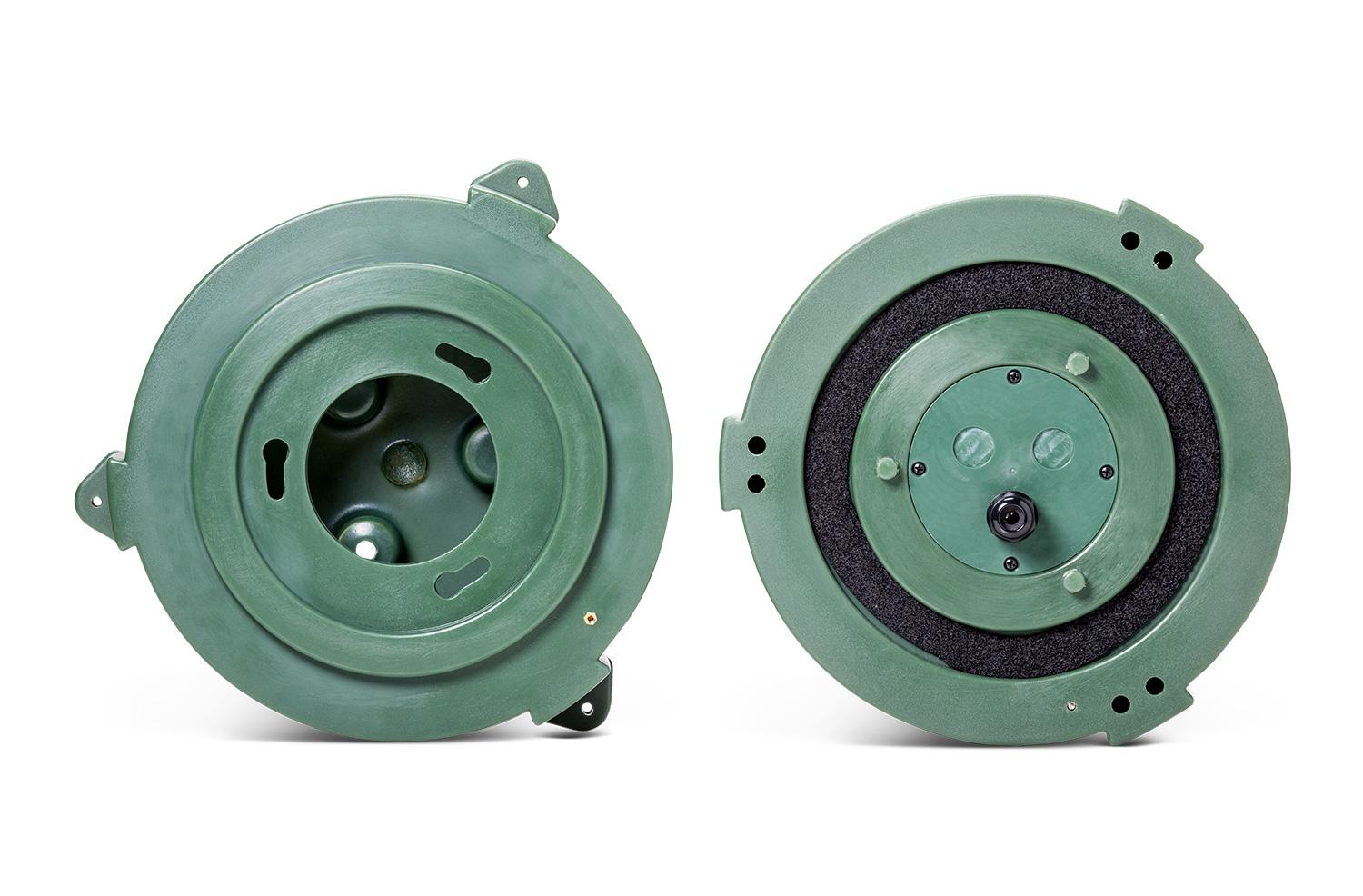

control 85M Bottom zaktualizowano: kwi 2019	288 KB	kwi 2019

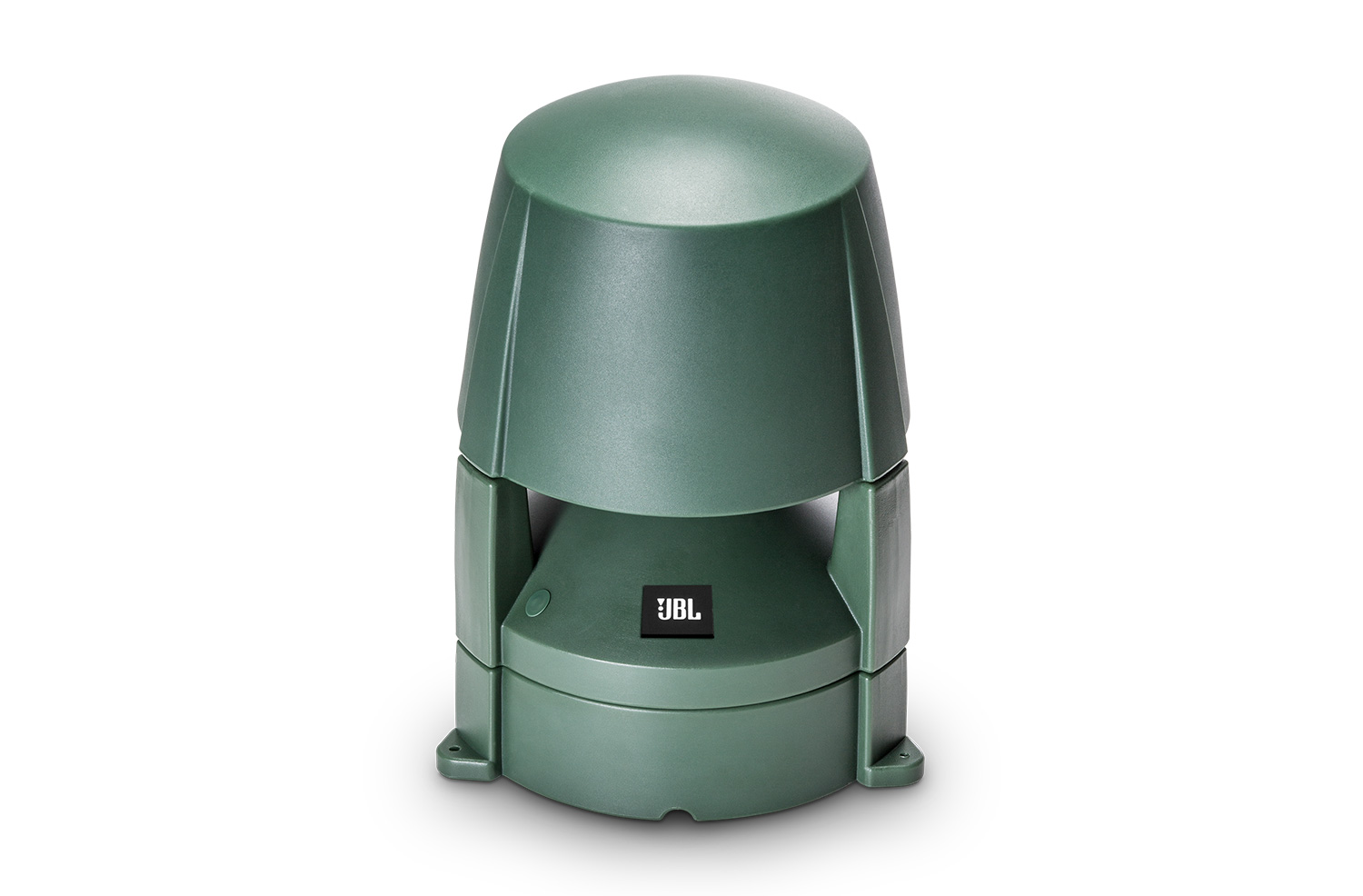

Control 85M Angle zaktualizowano: kwi 2019	144 KB	kwi 2019

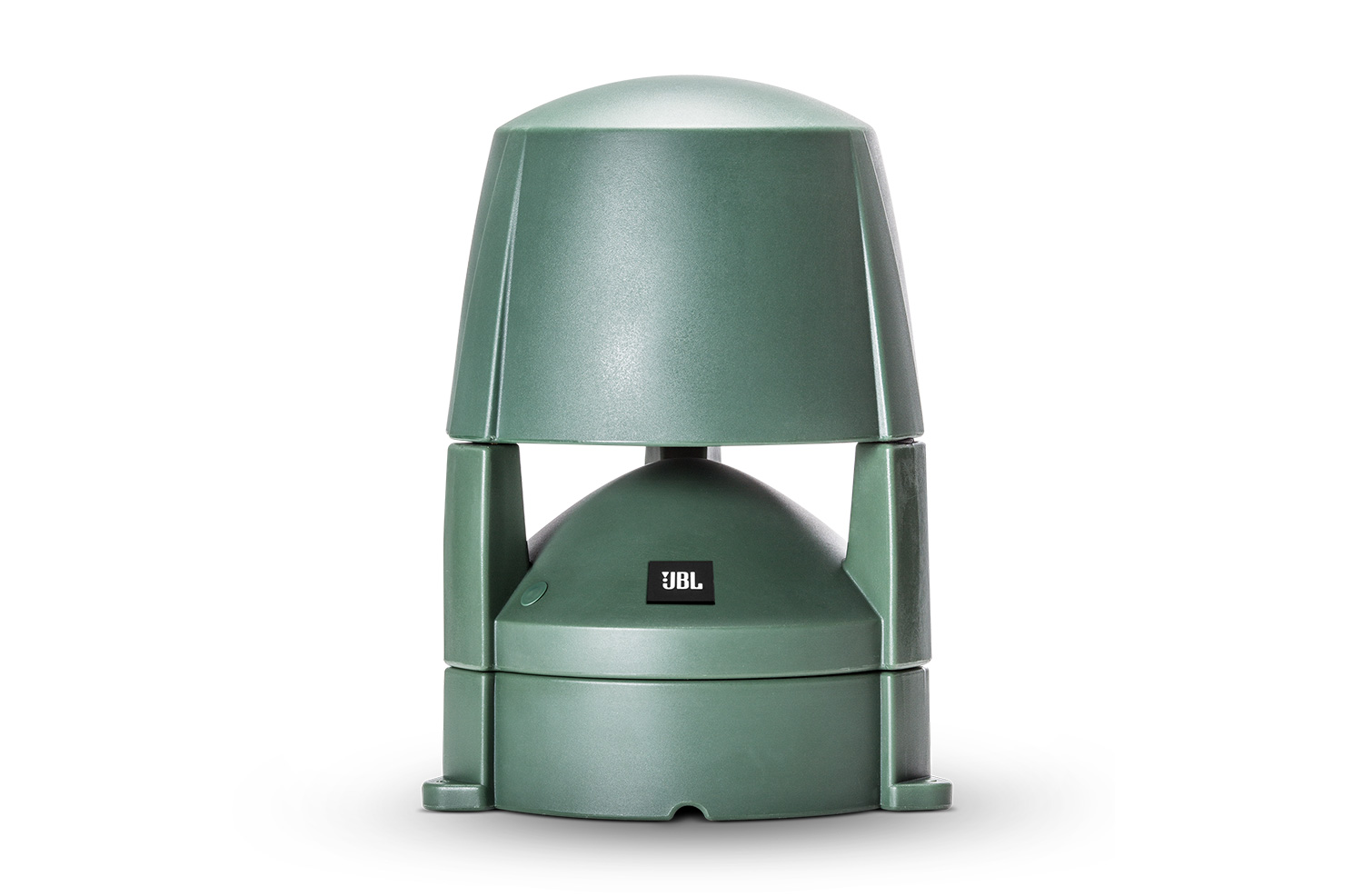

Control 85M Front zaktualizowano: kwi 2019	163 KB	kwi 2019

Ease Data

	Rozmiar	Przesłano
Control 85M EASE/GLL File zaktualizowano: kwi 2019	430 KB	kwi 2019

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB)	55 Hz – 18 kHz
Power Rating	160 W Continuous Program (2 hrs) 80 W (320W peak), Continuous Pink Noise (2 hrs) 45 W (180W peak) Continuous Pink Noise (100 hrs)
Transformer Taps	70V: 30W, 15W, 7.5W & 3.8W 100V: 30W, 15W, 7.5W
Frequency Response (±3 dB)	65Hz - 16 kHz
Maximum Input Voltage	23.3 V
Sensitivity	86 dB, 1W @ 1m (ave. 80Hz - 16kHz)
Coverage Pattern	360° H, 160° V (primary listening 10° to 50° up from ground)
Directivity Factor (Q)	2.2
Directivity Index (DI)	3.4 dB
Maximum SPL (1m)	105 dB
Impedance	8Ω (at 8Ω setting)
Insertion Loss	<1.0 dB at any tap setting
Thru Setting	8Ω nominal
Crossover Type	2nd Order LPF on LF and 2nd Order HPF on HF
Recommended Protective High-Pass	65 Hz for 8Ω operation, 24 dB/oct 60 Hz for 30W tap, 24 dB/oct 50 Hz for 15W, 7,5W, and 3.7W taps, 24 dB/oct
LF Driver	LF: 135 mm (5.25 in) diameter LF driver, Kapton™ former, 35.5mm (1.4 in) voice coil, polypropylene cone and polyurethane surround. HF: 19mm (0.75 in) diameter HF driver Polyetherimide (PEI) dome.
Enclosure	LDPE Polyethylene plastic, 6 mm wall thickness, UL94V-0 rated.
Grille	Powder coated stainless steel.
Outdoor Capability	IP-56 rating per IEC529 (dust protected and protected against jets of water). Exceeds MilSpec 810 for humidity, salt spray, temperature & UV. Passes Mil-STd-202F for salt spray. Enclosure UL94V0 rated.
Safety Agency	UL1480, Transformer UL Recognized per UL1876, ROHS compliant.
Input Connectors	Bare wire with dielectric-gel-filled wire nuts (internal to top speaker section).
Wiring	Water ingress protected by two stages of gland nuts, one mounted on outside of enclosure (installed by installer via drilling 22 mm (0.875 in, 7/8 in) hole in any of multiple provided locations) and one between the bottom base and top speaker sections. Included gland nuts require round-jacketed wire with outside diameter between 4.0 mm and 9.0 mm (0.16” in and 0.35” in). For installation instructions see Installation Guide (# IS C80MLS).
Colors	Hunter Green, RAL6018
Dimensions (H x W x D)	432 x 291 x 291mm (17 x 11.5 x 11.5 in.)
Net Weight (each)	5.5 kg (12 lb)
Shipping Weight	7.3 kg (16 lb)
Included Accessories	(2) wire nuts, (2) gland nuts, (1) right-angle screwdriver
Installer-Supplied Required Tools	22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
Optional Accessories	22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
