Control 85M

Enceinte Paysage Coaxiale Champignon Deux Voies 5,25 Pouces (135 mm)

Control 85M
Grandes images

Enceinte Paysagère Coaxiale Champignon Deux Voies 5,25 pouces (135 mm)

Conçues pour les applications extérieures, les enceintes paysagères de la série Control 80, très résistantes aux intempéries, offrent une excellente qualité sonore pleine bande et une couverture à 360 degrés. Conçues pour être montées sur ou dans le sol, les enceintes paysagères de la série Control 80 peuvent être utilisées dans une grande variété d'applications, notamment les centres commerciaux, les parcs à thème, les stades, les hôtels, les casinos, les centres de villégiature, les restaurants, les lieux d'accueil et de loisirs, les entrées, et partout où une enceinte paysagère de haute qualité pour la musique et/ou les appels est requise. Compacte par sa conception, l'enceinte est discrète et s'intègre facilement à son environnement. Un boîtier en polyéthylène robuste résiste aux dommages causés par l'équipement d'entretien des pelouses et aux intempéries, et la couleur du boîtier s'étend dans tout le matériau, de sorte que l'enceinte conservera sa couleur même en cas de rayure ou d'égratignure.

Caractéristiques

  • Composants :
    • Haut-parleur 5¼" très résistant aux intempéries
    • Tweeter dôme souple ¾" très résistant aux intempéries
  • Puissance de traitement du bruit rose 80W (160W programme) en configuration directe 8Ώ, plus transformateur multi-prise 70V/100V 30W intégré
  • Enceinte en polyéthylène robuste très résistante aux intempéries
  • Chambre centrale entièrement isolée pour la protection des câbles
  • Caractère sonore haute fidélité avec plage de fréquences étendue de 55Hz - 18kHz

Téléchargements

Specifications
  Taille Téléchargé
file type icon Control 85M Spec Sheet
mis à jour : avr. 2019
522 ko avr. 2019
Brochures
  Version Langue Taille Téléchargé
file type icon Control Contractor Brochure (2025)
en version A, mis à jour : mars 2026
en  23 Mo mars 2026
file type icon Control Contractor Brochure (2024)
en version D, mis à jour : fév. 2024
en  14 Mo fév. 2024
file type icon Control Contractor Brochure (2026)
en mis à jour : mars 2026
  en  21 Mo mars 2026
CAD Drawings
  Taille Téléchargé
file type icon Control 85M Drawing
mis à jour : oct. 2019
2,24 Mo oct. 2019
Compliances
  Taille Téléchargé
file type icon JBL Control Series Passive Speakers DoC
mis à jour : déc. 2019
179 ko déc. 2019
139 ko oct. 2019
Install Guides
  Version Taille Téléchargé
file type icon Control 80 Series Landscape Speakers Install Guide
version B, mis à jour : juil. 2022
8,95 Mo juil. 2022
CLF Files
  Taille Téléchargé
file type icon Control 85M & 88M CLF Files
mis à jour : oct. 2020
239 ko oct. 2020
Speaker Tunings
  Version Taille Téléchargé
file type icon Commercial, CBT, and AWC Tunings 220616
version A, mis à jour : mai 2023
557 ko mai 2023
Images
  Taille Téléchargé

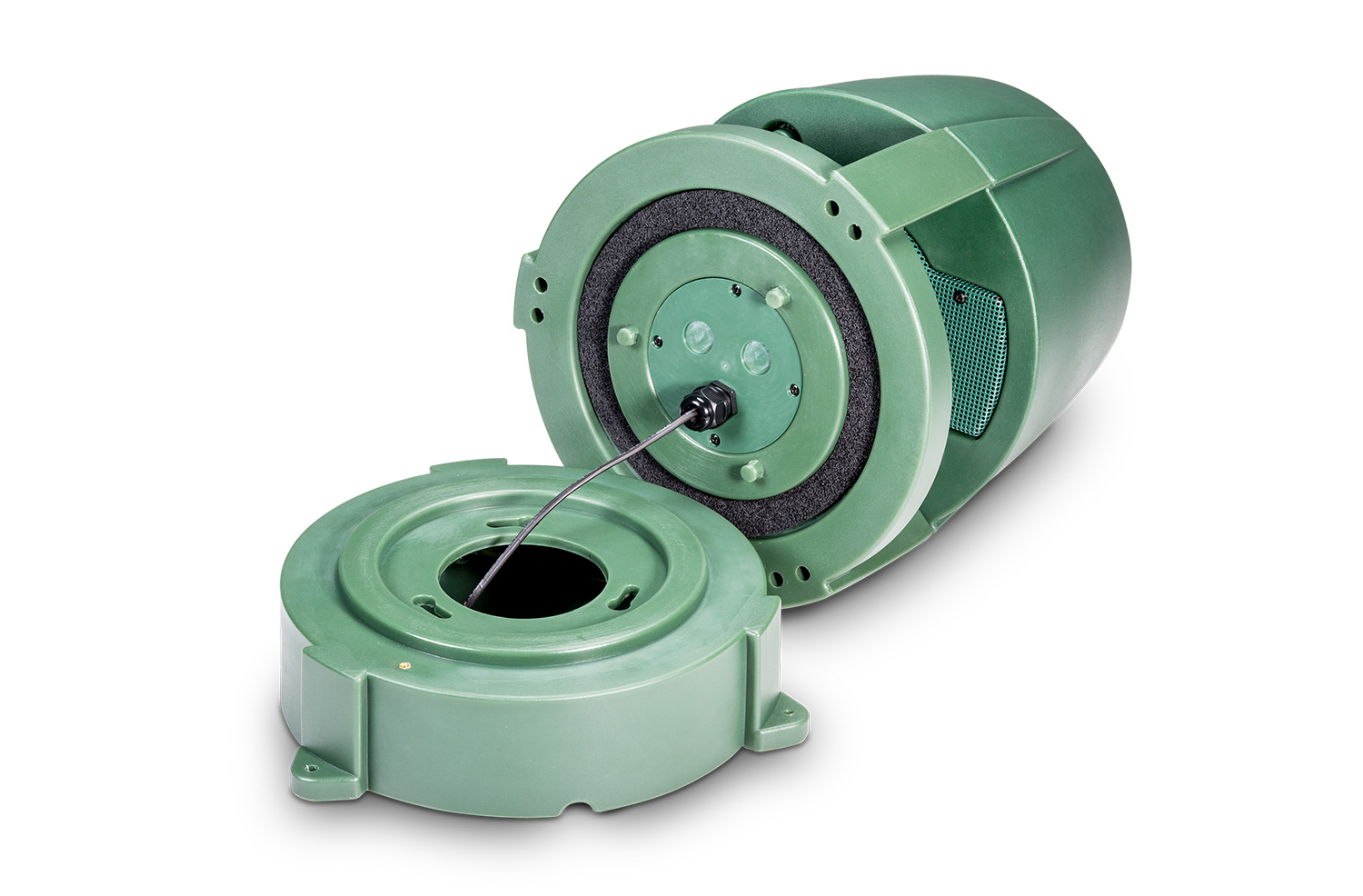

file type icon Control 85M Open
mis à jour : avr. 2019
220 ko avr. 2019
file type icon control 85M Bottom
mis à jour : avr. 2019
288 ko avr. 2019
file type icon Control 85M Angle
mis à jour : avr. 2019
144 ko avr. 2019
file type icon Control 85M Front
mis à jour : avr. 2019
163 ko avr. 2019
Ease Data
  Taille Téléchargé
file type icon Control 85M EASE/GLL File
mis à jour : avr. 2019
430 ko avr. 2019

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10dB) 55 Hz – 18 kHz
Power Rating 160 W Continuous Program (2 hrs) 80 W (320W peak), Continuous Pink Noise (2 hrs) 45 W (180W peak) Continuous Pink Noise (100 hrs)
Transformer Taps 70V: 30W, 15W, 7.5W & 3.8W 100V: 30W, 15W, 7.5W
Frequency Response (±3 dB) 65Hz - 16 kHz
Maximum Input Voltage 23.3 V
Sensitivity 86 dB, 1W @ 1m (ave. 80Hz - 16kHz)
Coverage Pattern 360° H, 160° V (primary listening 10° to 50° up from ground)
Directivity Factor (Q) 2.2
Directivity Index (DI) 3.4 dB
Maximum SPL (1m) 105 dB
Impedance 8Ω (at 8Ω setting)
Insertion Loss <1.0 dB at any tap setting
Thru Setting 8Ω nominal
Crossover Type 2nd Order LPF on LF and 2nd Order HPF on HF
Recommended Protective High-Pass 65 Hz for 8Ω operation, 24 dB/oct 60 Hz for 30W tap, 24 dB/oct 50 Hz for 15W, 7,5W, and 3.7W taps, 24 dB/oct
LF Driver LF: 135 mm (5.25 in) diameter LF driver, Kapton™ former, 35.5mm (1.4 in) voice coil, polypropylene cone and polyurethane surround.
HF: 19mm (0.75 in) diameter HF driver Polyetherimide (PEI) dome.
Enclosure LDPE Polyethylene plastic, 6 mm wall thickness, UL94V-0 rated.
Grille Powder coated stainless steel.
Outdoor Capability IP-56 rating per IEC529 (dust protected and protected against jets of water). Exceeds MilSpec 810 for humidity, salt spray, temperature & UV. Passes Mil-STd-202F for salt spray. Enclosure UL94V0 rated.
Safety Agency UL1480, Transformer UL Recognized per UL1876, ROHS compliant.
Input Connectors Bare wire with dielectric-gel-filled wire nuts (internal to top speaker section).
Wiring Water ingress protected by two stages of gland nuts, one mounted on outside of enclosure (installed by installer via drilling 22 mm (0.875 in, 7/8 in) hole in any of multiple provided locations) and one between the bottom base and top speaker sections. Included gland nuts require round-jacketed wire with outside diameter between 4.0 mm and 9.0 mm (0.16” in and 0.35” in). For installation instructions see Installation Guide (# IS C80MLS).
Colors Hunter Green, RAL6018
Dimensions (H x W x D) 432 x 291 x 291mm (17 x 11.5 x 11.5 in.)
Net Weight (each) 5.5 kg (12 lb)
Shipping Weight 7.3 kg (16 lb)
Included Accessories (2) wire nuts, (2) gland nuts, (1) right-angle screwdriver
Installer-Supplied Required Tools 22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
Optional Accessories 22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
