JBL Professional 8320

Større billeder

Kompakt biograf-surroundhøjttaler til digitale applikationer

8320 Cinema Surround Speaker leverer høj effektbelastning, høj følsomhed og udvidet basrespons i et meget kompakt kabinet. Den to-vejs 8320's pålidelighed og præstationskarakteristika positionerer den som den ideelle, lavpris kompakt surround til det udvidede dynamikområde, som digitale lydformater kræver.

Funktioner

50 Hz til 20 kHz frekvensomfang
Høj følsomhed, 91 dB SPL, 1 W, 1 m (3,3 ft)
Høj effektkapacitet: 150 watts kontinuerlig pink noise
Intern Thermomaster®-teknologi muliggør hidtil uset høj højfrekvenseffekt i et kompakt støbt kabinet.
Praktisk monteringsdesign bruger JBL QuickMount™, Omnimount® eller APC Multimount-beslag
Special kabinet-form med 20° vinklet frontpanel
SMPTE/ISO2969 Curve X højfrekvens-dæmpning
Lettevægts, stift støbt kabinet
Indgangsterminaler placeret på toppen af kabinet for hurtig adgang
Ensartet horisontalt og vertikalt dækningsmønster
THX® godkendt

Downloads

Data Sheets

	Størrelse	Uploadet
2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers opdateret: okt 2019	697 kB	okt 2019

Specifications

	Størrelse	Uploadet
8320 Spec Sheet opdateret: okt 2020	218 kB	okt 2020

CAD Drawings

	Størrelse	Uploadet
8320 Drawing opdateret: okt 2020	48 kB	okt 2020

Compliances

	Størrelse	Uploadet
Cinema Sound - Surround Systems Declaration of Conformity opdateret: okt 2019	86,1 kB	okt 2019
Cinema Sound 9400 Series - EU Declaration of Conformity opdateret: okt 2019	277 kB	okt 2019

Simulation Data

	Størrelse	Uploadet
Ease SPK/DLL Files - Full JBL Pro Line opdateret: maj 2024	21 MB	maj 2024

Images

	Størrelse	Uploadet

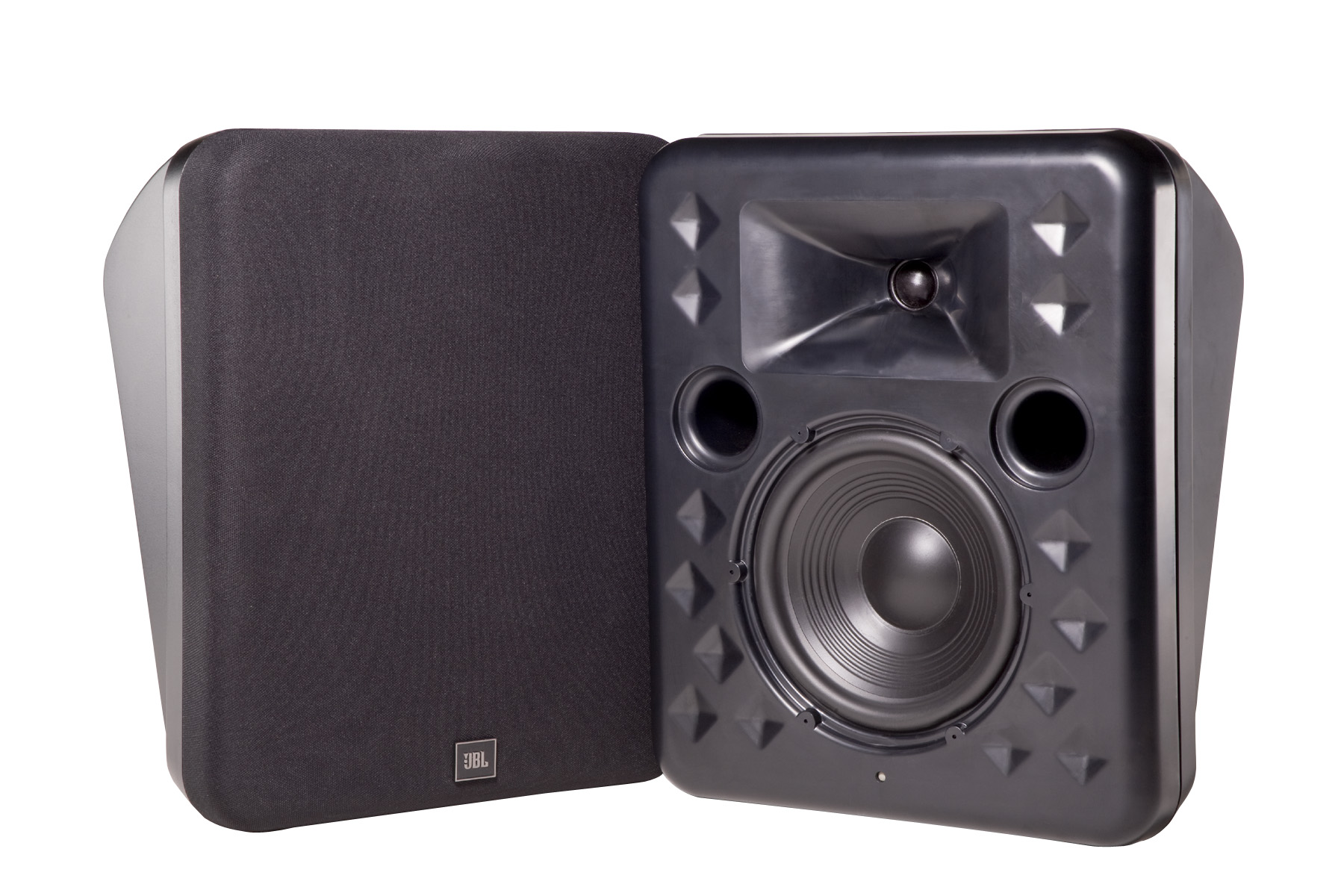

8320 Front opdateret: okt 2020	364 kB	okt 2020

Information documents

	Størrelse	Uploadet
JBL Digital Surround Series Cinema Loudspeakers opdateret: okt 2019	128 kB	okt 2019

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range (±3 dB)	65 Hz - 18 kHz
Frequency Range (-10dB)	50 Hz - 20 kHz
Power Rating	150 watts continuouspink noise600 watts peak
Sensitivity	94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m)	116dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	90° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency	3 kHz
High Frequency Contour	ISO2969 Curve X surround contour
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter	200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter	25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle	Nominal 20° when mounted flush on back panel
Enclosure Material	Textured Black H.I.P.S. Plastic
Grille Color	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each)	11 lbs (5.0 kg)
Power Handling (2Hr AES Rating)	150 W
