Control HST

Loa Phủ Sóng Rộng với Driver LF 5-1/4", Dual Tweeters và Công Nghệ HST Technology™

Control HST
Hình ảnh lớn hơn

Loa Phủ Sóng Rộng với Động Tử LF 5-1/4", Loa Treble Kép và Công Nghệ HST Technology™

Tính năng

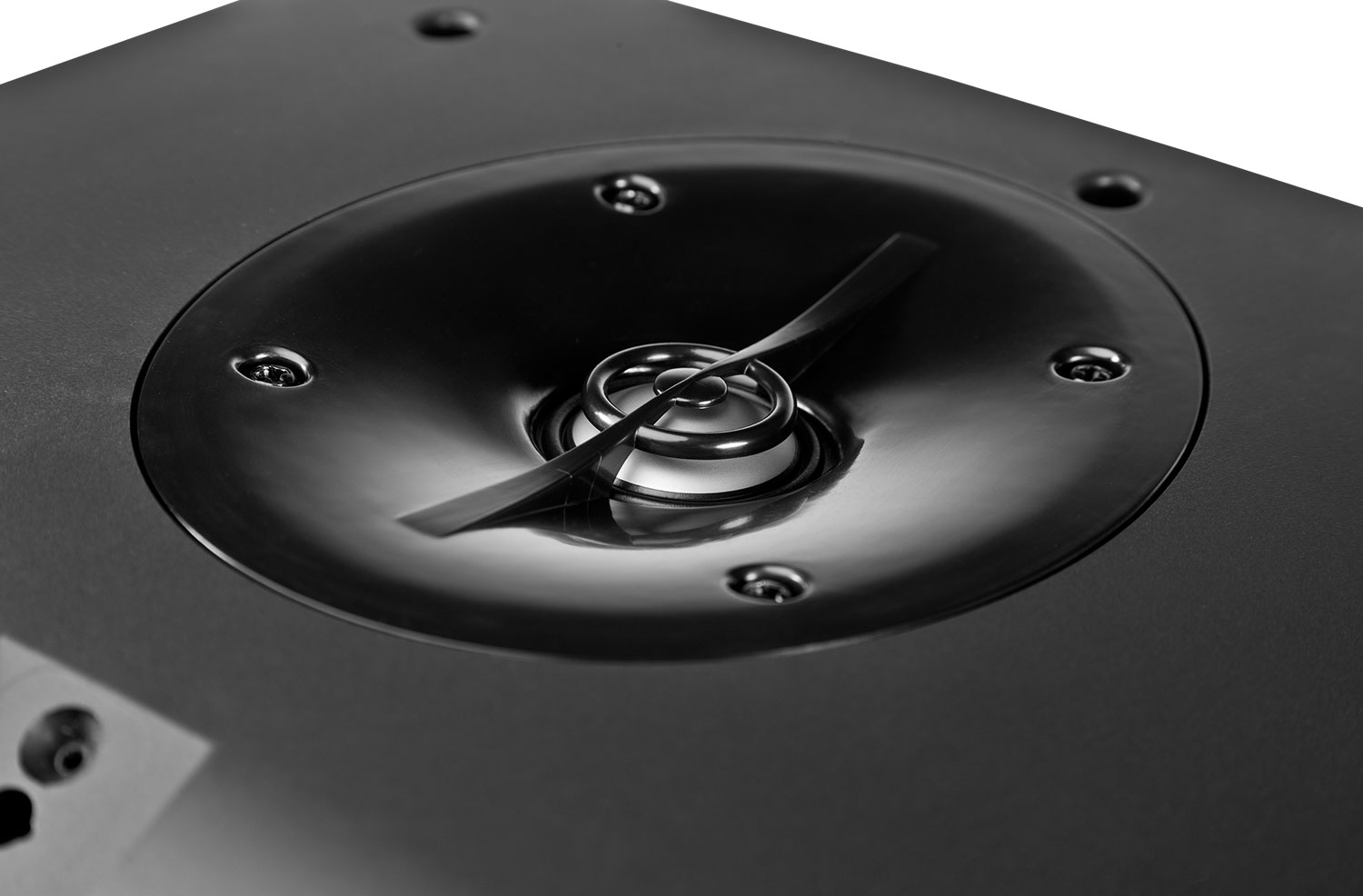

TWEETER PHÂN TÁN

Dual tweeter có màng đơn chế CMMD, vòng polyurethane, nam châm neodymium và tản nhiệt chất lỏng để đạt công suất cao, ménh ở mức thấp
và khả năng chống ẩm.

LOA BASS HƯỚNG TƯỜNG

Loa bass có độ giảm chấn tốt kết hợp màng CMMD composite kim loại gốm để có tỷ lệ độ cứng trên trọng lượng rất cao, công suất cao, khả năng chống ẩm
và độ bền lâu dài.

ÂM THANH ĐƯỢC KIỂM SOÁT

Công nghệ khử tiếng ồn được thiết kế cho phép Control HST cung cấp đáp ứng tần số phẳng hơn cùng với tính chất âm thanh nhất quán hơn trên khắp phòng.

Thêm Chi tiết

LOẠI BỎ ĐỘ PHẢN ÁNH TỰA TƯỜNG

Thiết kế được bảo hộ bằng sáng chế đang chờ xử lý bao gồm loa bass hướng về tường, hai loa treble xòa ngang, khung tường khoảng cách loa một khoảng cách yêu cầu từ tường, và tủ loa có hình nón cung cấp tải và phân tán âm thanh phù hợp. Với hầu hết các loa gắn trên tường (gắn bề mặt), vỏ loa cách tường một khoảng cách nhất định. Bản chất của sóng âm tần số thấp và tần số giữa thấp là quấn quanh loa, nơi chúng phản xạ trở lại từ tường, kết hợp lại với âm thanh gốc. Khi điều này xảy ra, một số tần số cộng hòa với âm thanh gốc và các tần số khác bị triệt tiêu, gây ra các đỉnh và các sụt hẫng trong đáp ứng tần số kết quả và sự không nhất quán từ vị trí này sang vị trí khác trong không gian nghe. Bằng cách giảm đáng kể sự xuất hiện này, Control HST có thể cung cấp đáp ứng tần số phẳng hơn cùng với tính chất âm thanh nhất quán hơn trong toàn phòng.

Tải xuống

Specifications
  Kích thước Đã tải lên
file type icon Control HST Spec Sheet
cập nhật: Thg 10 2020
2 MB Thg 10 2020
Brochures
  Phiên bản Ngôn ngữ Kích thước Đã tải lên
file type icon Control Contractor Brochure (2024)
en phiên bản D, cập nhật: Thg 2 2024
en  10 MB Thg 2 2024
file type icon Control Contractor Brochure (2025)
en phiên bản A, cập nhật: Thg 3 2026
en  20 MB Thg 3 2026
file type icon Control Contractor Brochure (2026)
en cập nhật: Thg 3 2026
  en  20 MB Thg 3 2026
CAD Drawings
  Kích thước Đã tải lên
file type icon Control HST - DWG's
cập nhật: Thg 10 2020
1 MB Thg 10 2020
file type icon Control HST PDF
cập nhật: Thg 10 2020
50 KB Thg 10 2020
BIM Objects
  Kích thước Đã tải lên
file type icon CONTROL HST BIM Object
cập nhật: Thg 8 2019
Thg 8 2019
Compliances
  Kích thước Đã tải lên
100 KB Thg 10 2019
file type icon JBL Control Series Passive Speakers DoC
cập nhật: Thg 12 2019
200 KB Thg 12 2019
Simulation Data
  Phiên bản Kích thước Đã tải lên
file type icon Ease SPK/DLL Files - Full JBL Pro Line
cập nhật: Thg 5 2024
  20 MB Thg 5 2024
file type icon JBL Pro ALL CLF Files
phiên bản 12-10-21, cập nhật: Thg 5 2023
12-10-21  20 MB Thg 5 2023
Ease Data
  Phiên bản Kích thước Đã tải lên
file type icon Ease GLL Files
phiên bản B, cập nhật: Thg 2 2026
400 KB Thg 2 2026
file type icon Control HST Ease Data
cập nhật: Thg 10 2020
  300 KB Thg 10 2020
Speaker Tunings
  Phiên bản Kích thước Đã tải lên
file type icon Commercial, CBT, and AWC Tunings 220616
phiên bản A, cập nhật: Thg 5 2023
600 KB Thg 5 2023
Images
  Kích thước Đã tải lên
file type icon Control HST - Detail 2
cập nhật: Thg 10 2020
200 KB Thg 10 2020

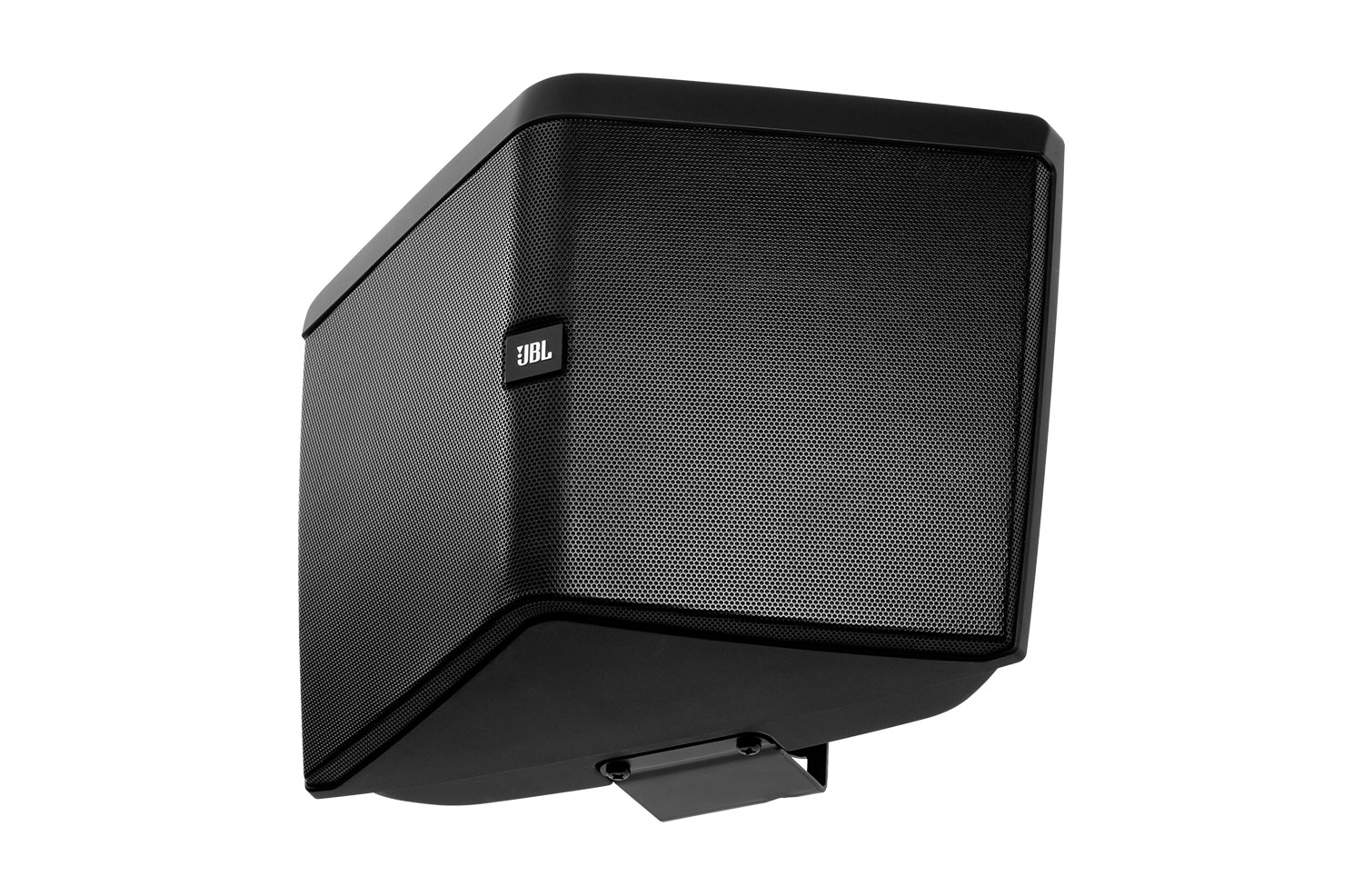

file type icon Control HST - Front
cập nhật: Thg 10 2020
200 KB Thg 10 2020

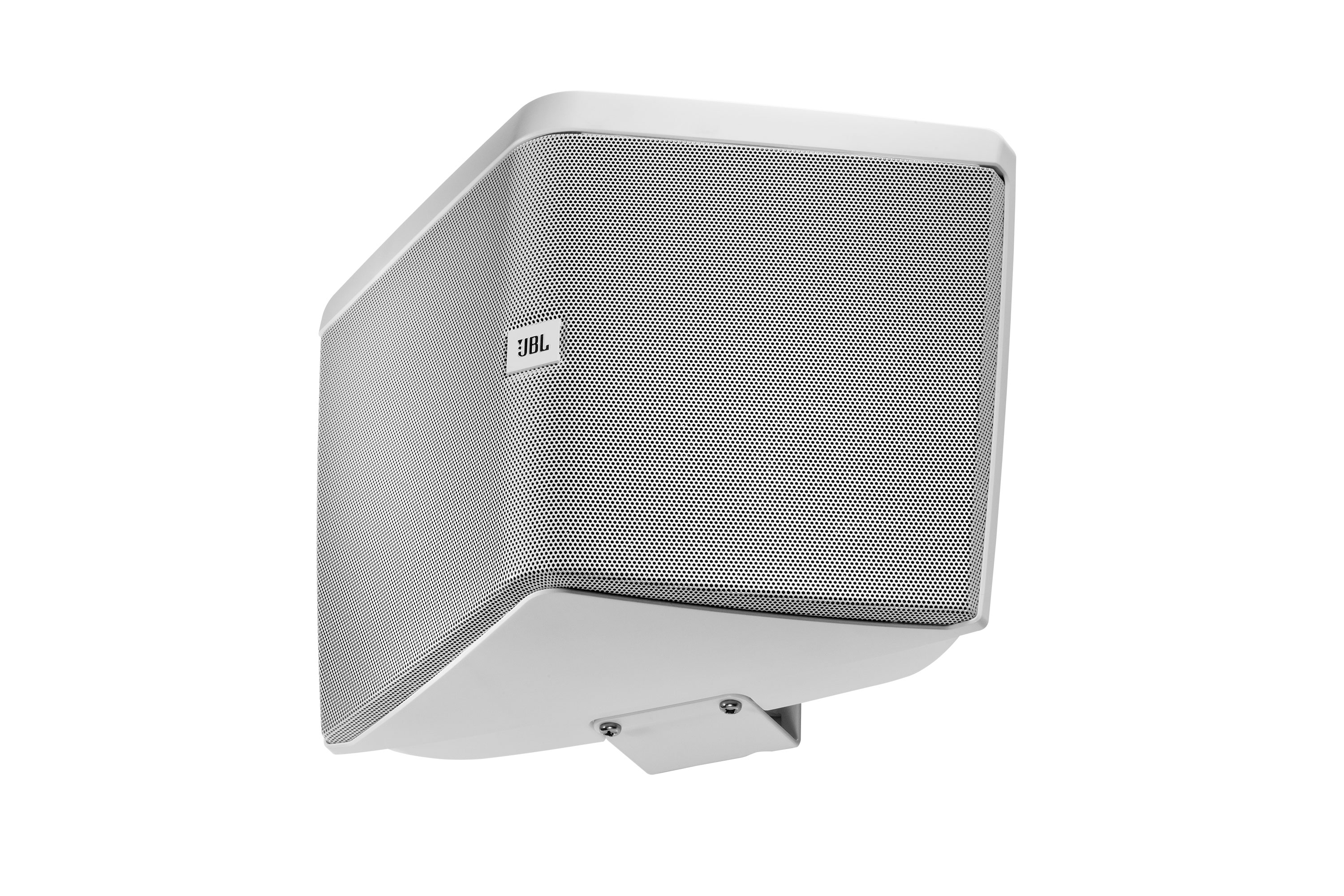

file type icon Control HST White
cập nhật: Thg 10 2020
900 KB Thg 10 2020

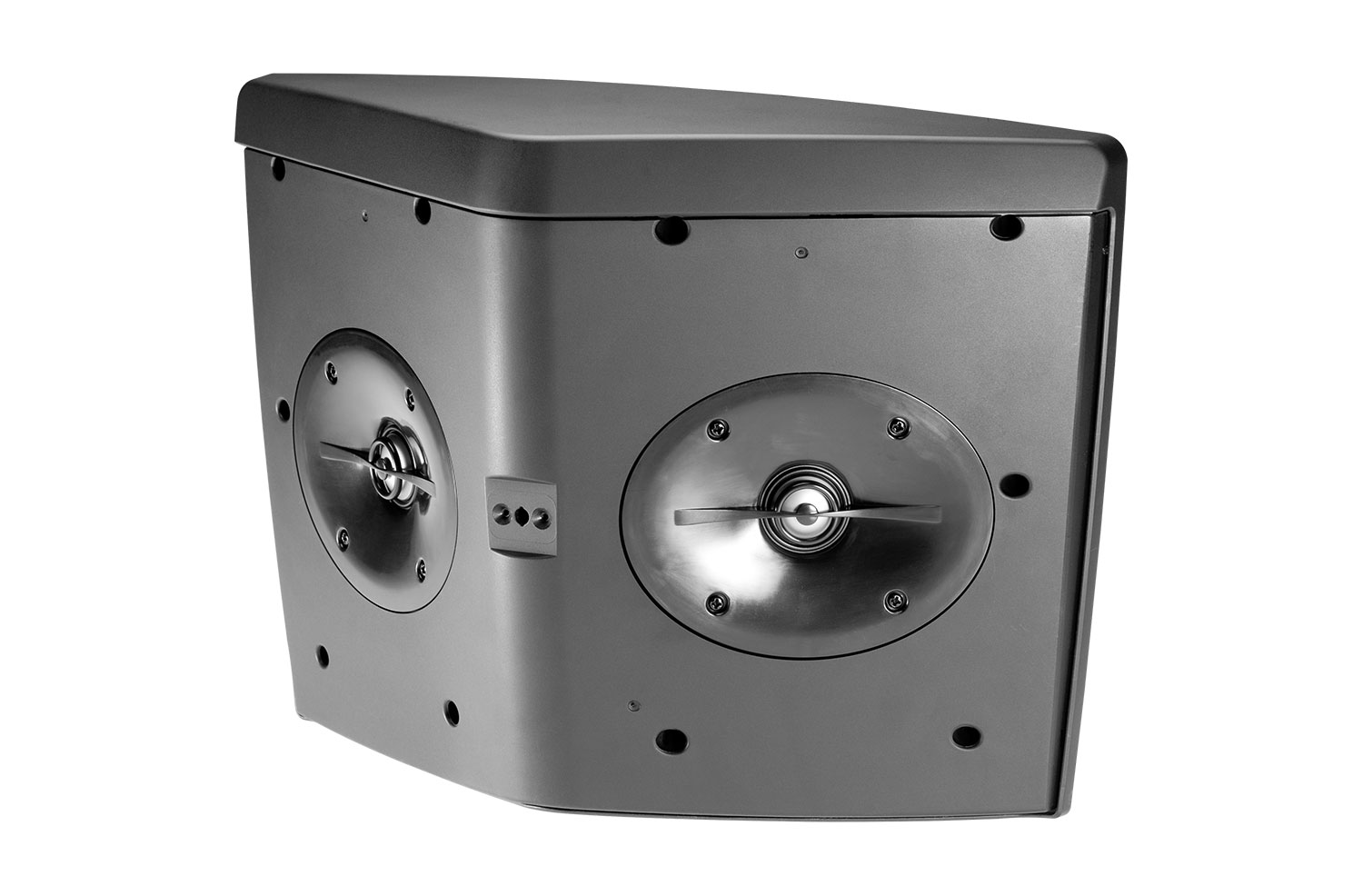

file type icon Control HST - No Grill
cập nhật: Thg 10 2020
100 KB Thg 10 2020

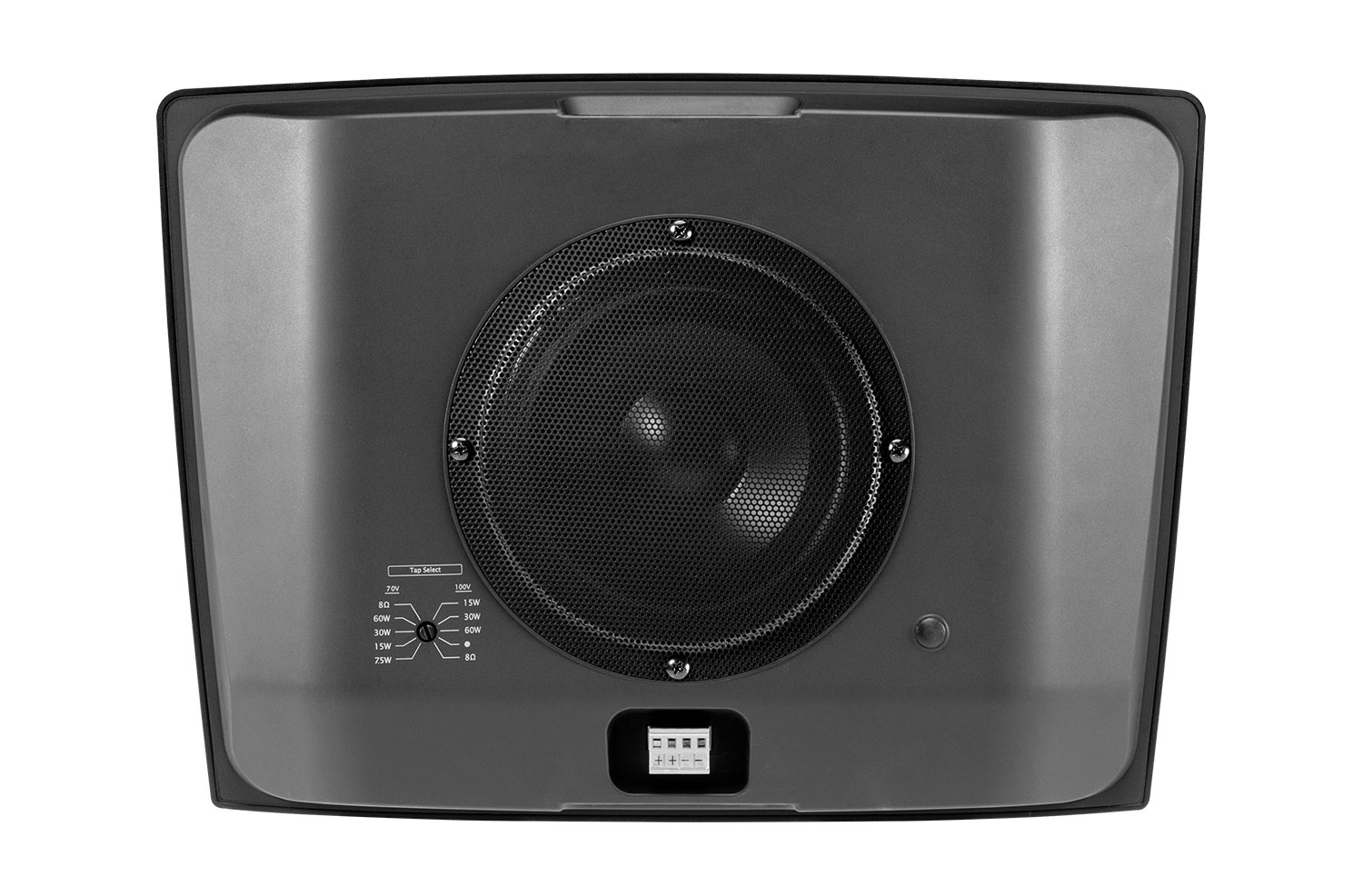

file type icon Control HST - Back
cập nhật: Thg 10 2020
200 KB Thg 10 2020
file type icon Control HST - Detail 1
cập nhật: Thg 10 2020
90 KB Thg 10 2020

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range (-10dB) 50 Hz – 20 kHz
Frequency Response (±3 dB) 68 Hz – 18 kHz
Coverage Angle 180°H x160°V
Directivity Factor (Q) 5.4 (1 k – 16 kHz)
Directivity Index (DI) 7.2 dB (1 k – 16 kHz)
System Power Rating (IEC) 100 W (400 W peak), 2 hrs. 75 W (300 W peak), 100 hrs.
Sensitivity 88 dB (Ave. 80 Hz – 20 kHz)
Maximum SPL (1m) Direct 8Ω: 108 dB (peaks of 114 dB) 60 W Tap: 97 dB @ 60W
Crossover Network 1.6 kHz, 3rd order (18 dB/oct) high-pass to HF, 2nd order low-pass to LF
Impedance 8 ohms

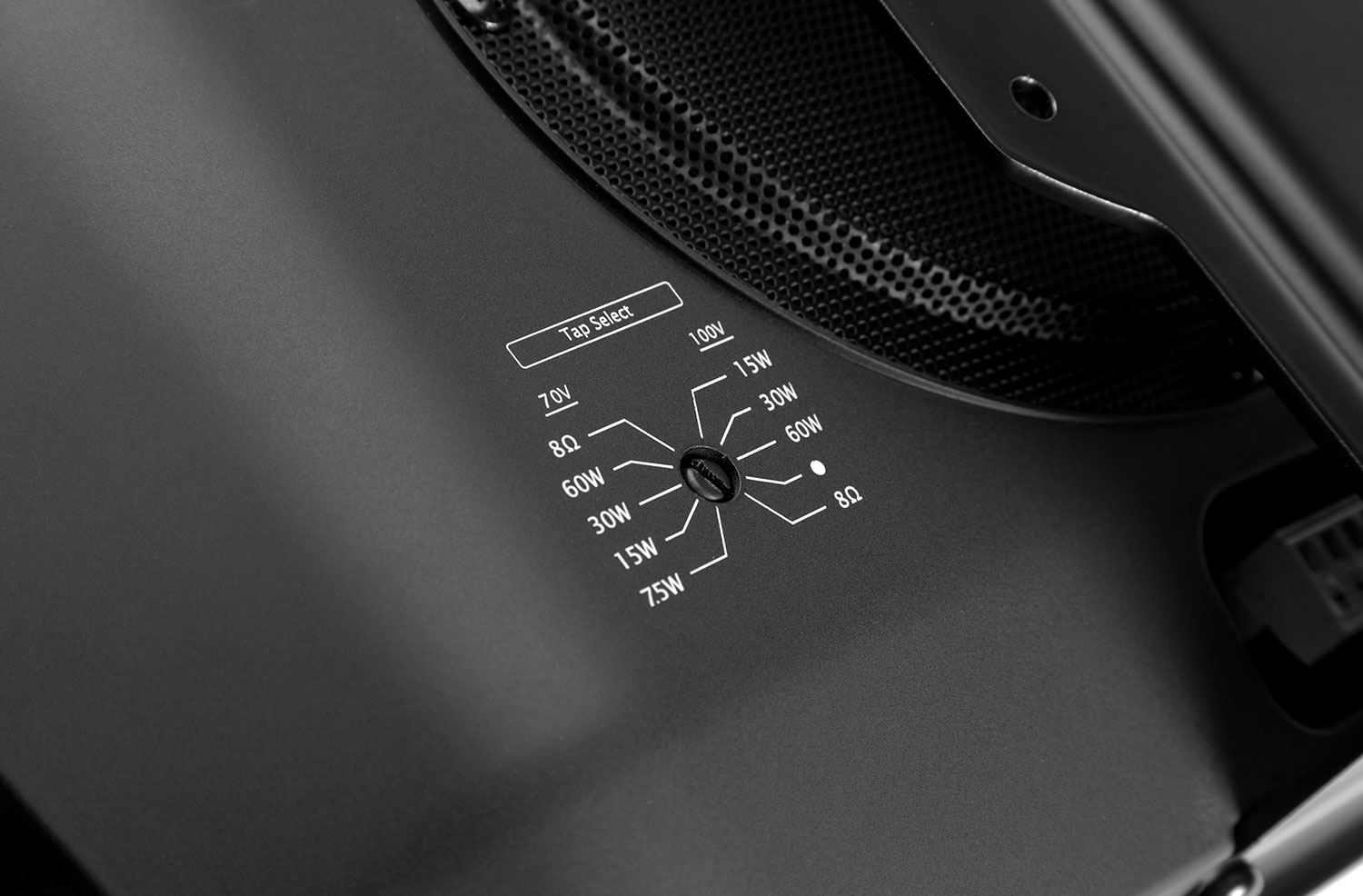

Transformer Taps 70V: 60W, 30W, 15W, 7.5W 100V: 60W, 30W, 15W
Drivers LF: CMMD™ ceramic metal matrix diaphragm cone, 25 mm (1 in) voice coil.
HF: Two splayed tweeters with CMMD-treated aluminum diaphragms, polyurethane surround, polyimide bobbin, neodymium magnet, and fluid-cooling.
Enclosure Fiberglass-reinforced ABS
Attachment Four M6 points for included U-bracket. Additional M6 insert point provided for adding secondary safety attachment cable. U-bracket must be utilized. Must be mounted on wall surface. Do not mount on pole.
Grille Aluminum grille, painted to match cabinet color.
Input Connectors Removable locking euro-block 4-pin connector with screw-down terminals for bare wire. Two pins for input and two pins for parallel loop-thru. Max. wire 12 AWG (2.5 mm2).
Outdoor Capability IP54 per IEC529. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for salt spray.
Dimensions (H x W x D) 362 x 256 x 184 mm (14.25 x 10.1 x 7.2 in), cabinet 208 mm (8.2 in) depth with included bracket.
Colors Available in black (RAL9004) and white (-WH, RAL9016)
Net Weight (each) 3.6 kgs (8.0 lb), 4.3 kgs (9.5 lb) with U-bracket
Included Accessories U-bracket, matches loudspeaker color (black or white), zinc-rich extra-thick powder coated steel.
Mounting Hardware Included wall-mount bracket.
