Caractéristiques

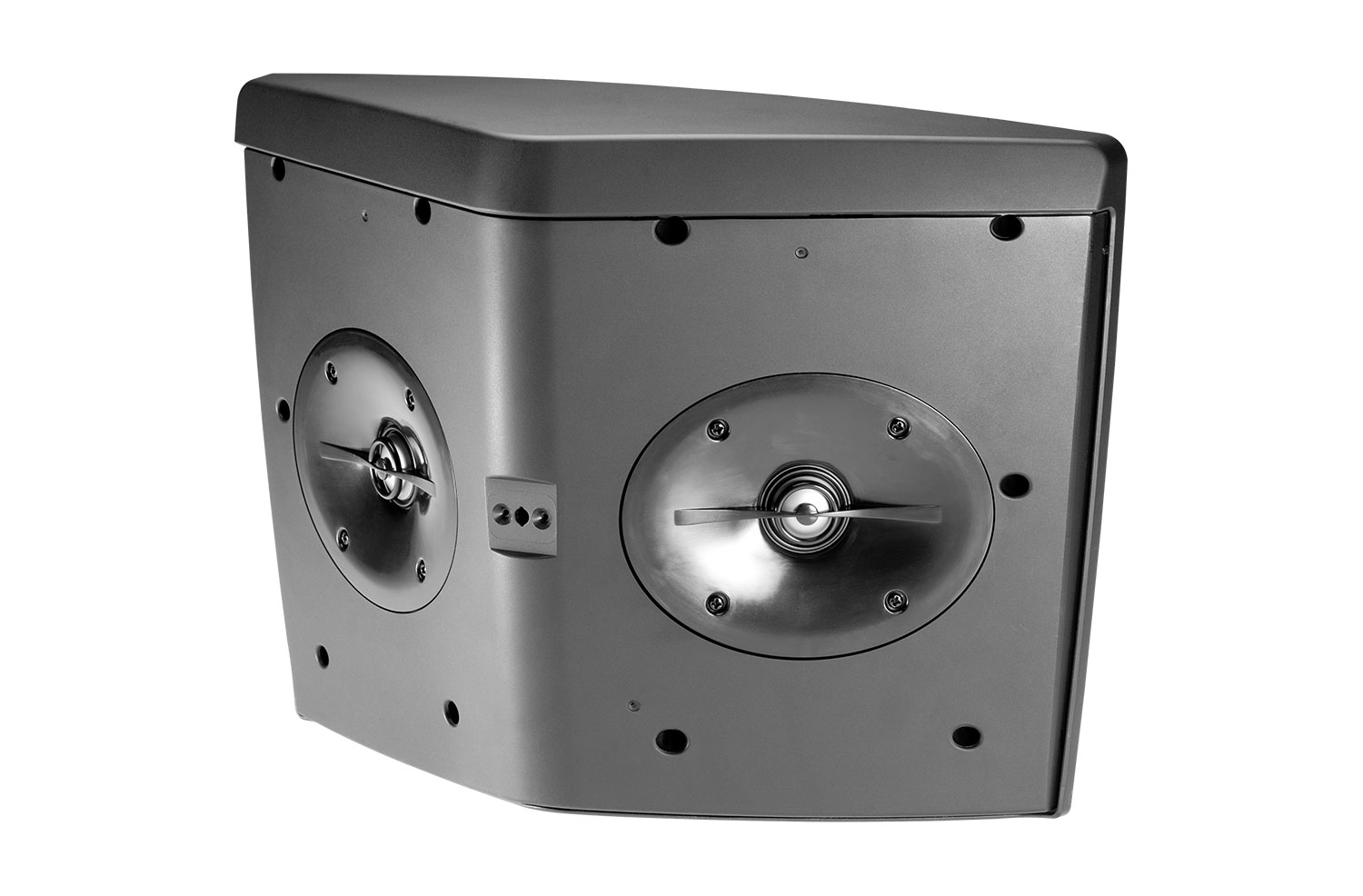

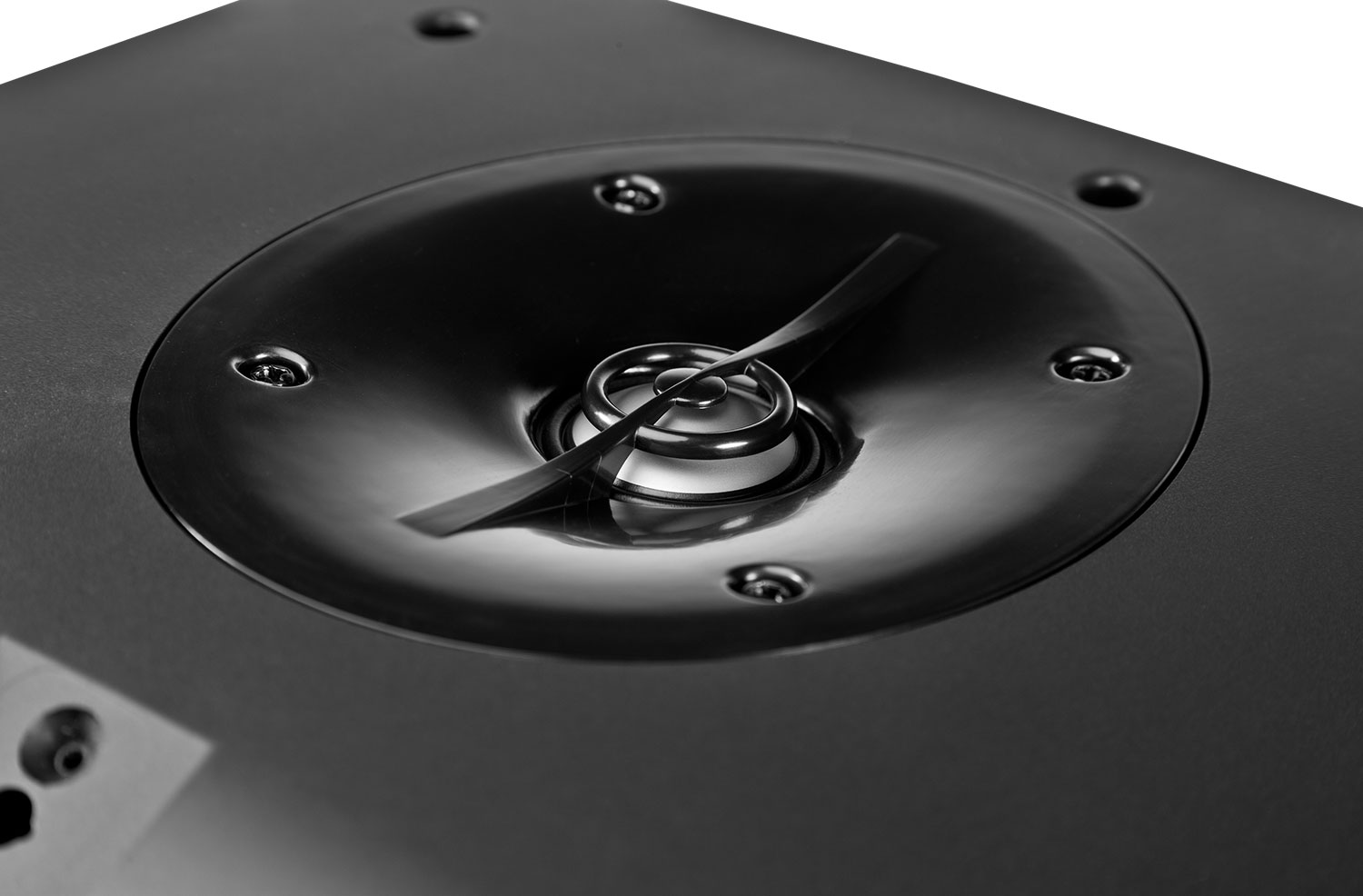

TWEETERS ÉCARTÉS
Les deux tweeters disposent de diaphragmes en aluminium traité CMMD, d'une suspension en polyuréthane, d'un aimant néodyme et d'un refroidissement par fluide pour une sortie élevée, une faible distorsion
et une résistance à l'humidité.

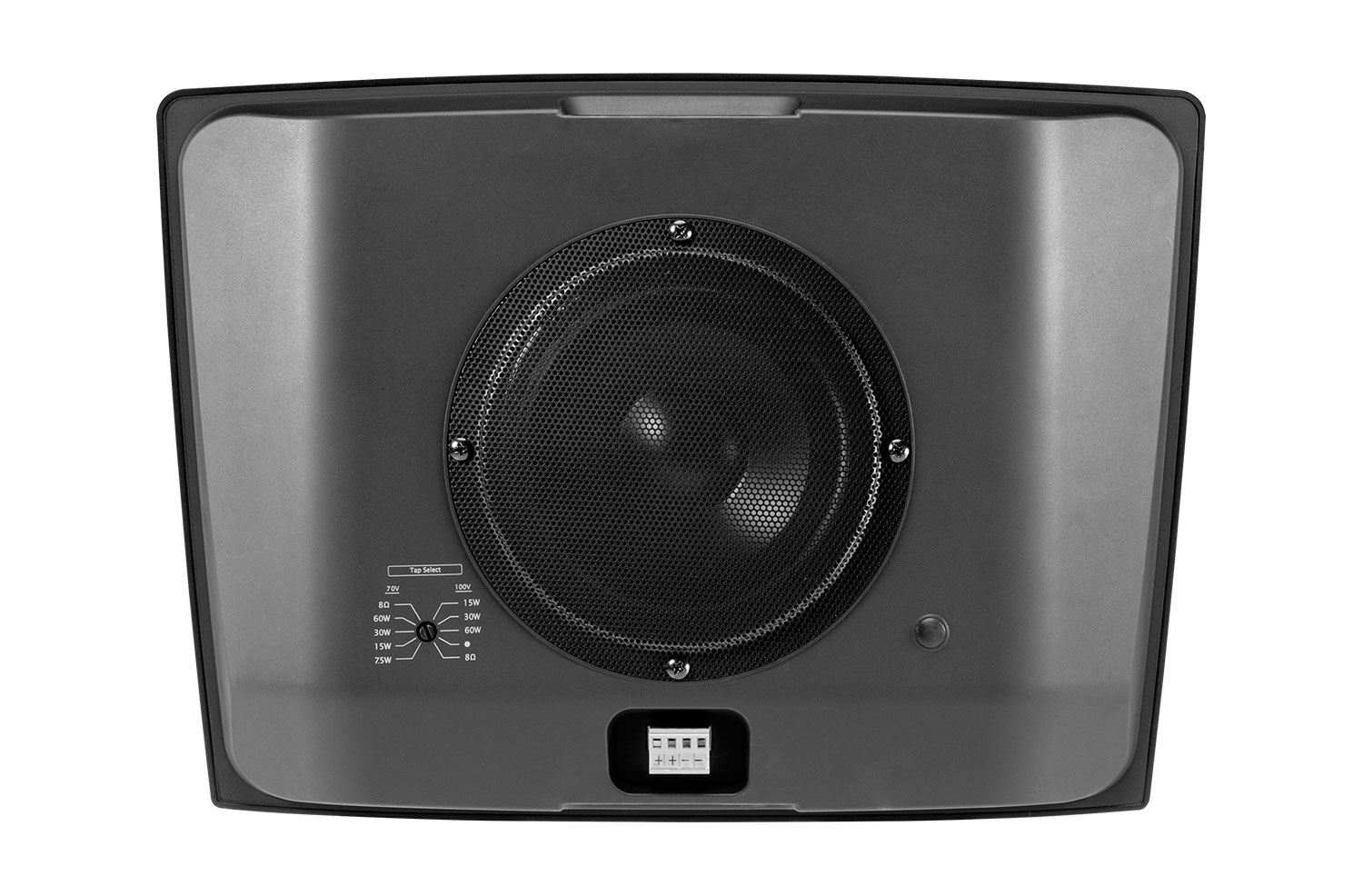

WOOFER ORIENTÉ VERS LE MUR
Le woofer bien amorti intègre un diaphragme en matrice céramique-métal CMMD pour un rapport rigidité-poids très élevé, une sortie importante, une résistance à l'humidité
et une durabilité à long terme.
SON CONTRÔLÉ
La suppression de bruit intégrée permet à Control HST de fournir une réponse en fréquence plus plate ainsi qu'un caractère sonore plus cohérent dans toute la salle.
plus de détails
ÉLIMINATION DE LA RÉFLEXION MURALE
Le design breveté en attente comprend un woofer orienté vers le mur, deux tweeters disposés horizontalement, un support mural qui espace le haut-parleur à la distance requise du mur, et un coffret effilé qui assure un chargement et une dispersion appropriés du son. Avec la plupart des haut-parleurs muraux (montage en surface), la membrane du haut-parleur se trouve à une certaine distance du mur. Les ondes sonores de basse et de basse-médium ont tendance à contourner le haut-parleur, où elles se réfléchissent sur le mur et se recombinent avec le son original. Lorsque cela se produit, certaines fréquences s'ajoutent de façon cohérente au son original tandis que d'autres s'annulent, créant des pics et des creux dans la réponse en fréquence résultante et des incohérences d'un endroit à l'autre dans l'espace d'écoute. En réduisant considérablement ce phénomène, Control HST offre une réponse en fréquence plus plate ainsi qu'un caractère sonore plus constant dans toute la pièce.
Téléchargements
Specifications
| Taille | |
|
|
1,83 Mo |
Brochures
| Taille | |
|
|
14 Mo |
|
|
23 Mo |
|
|
21 Mo |
version D,
mis à jour : fév. 2024
CAD Drawings
| Taille | |
|
|
1,19 Mo |
|
|
53,5 ko |
BIM Objects
| Taille | |
|
|
Compliances
| Taille | |
|
|
131 ko |
|
|
179 ko |
Simulation Data
| Taille | |
|
|
21 Mo |
|
|
24 Mo |
Ease Data
| Taille | |
|
|
374 ko |
|
|
283 ko |
Speaker Tunings
| Taille | |
|
|
557 ko |
Images
| Taille | |
|
|
167 ko |
|
|
246 ko |
|
|
940 ko |
|
|
108 ko |
|
|
186 ko |
|
|
92,1 ko |
Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.
Pièces détachées et réparations
Caractéristiques techniques
| Frequency Range (-10dB) | 50 Hz – 20 kHz |
| Frequency Response (±3 dB) | 68 Hz – 18 kHz |
| Coverage Angle | 180°H x160°V |
| Directivity Factor (Q) | 5.4 (1 k – 16 kHz) |
| Directivity Index (DI) | 7.2 dB (1 k – 16 kHz) |
| System Power Rating (IEC) | 100 W (400 W peak), 2 hrs. 75 W (300 W peak), 100 hrs. |
| Sensitivity | 88 dB (Ave. 80 Hz – 20 kHz) |
| Maximum SPL (1m) | Direct 8Ω: 108 dB (peaks of 114 dB) 60 W Tap: 97 dB @ 60W |
| Crossover Network | 1.6 kHz, 3rd order (18 dB/oct) high-pass to HF, 2nd order low-pass to LF |
| Impedance | 8 ohms |

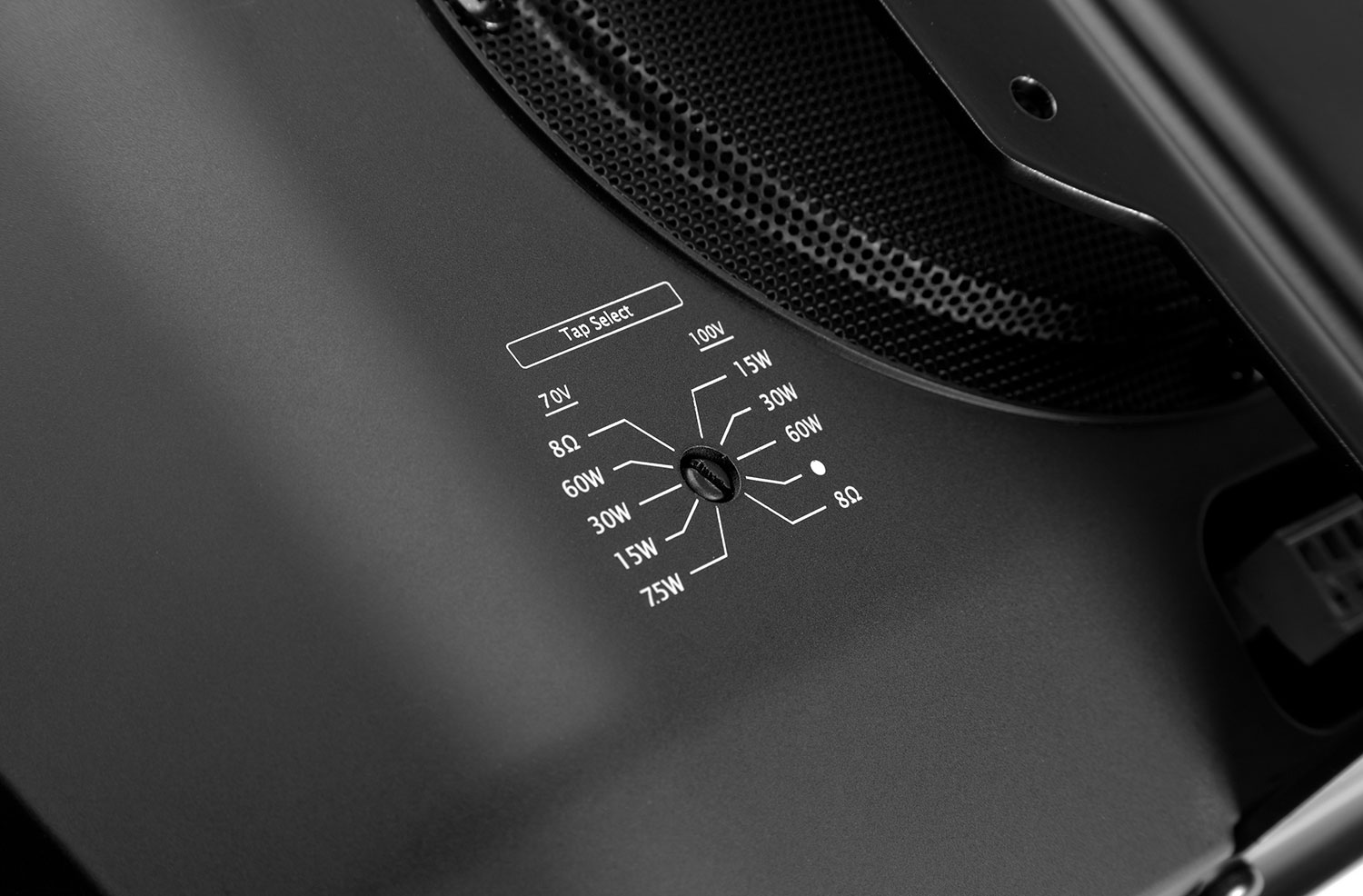

| Transformer Taps | 70V: 60W, 30W, 15W, 7.5W 100V: 60W, 30W, 15W |
| Drivers | LF: CMMD™ ceramic metal matrix diaphragm cone, 25 mm (1 in) voice coil. HF: Two splayed tweeters with CMMD-treated aluminum diaphragms, polyurethane surround, polyimide bobbin, neodymium magnet, and fluid-cooling. |
| Enclosure | Fiberglass-reinforced ABS |
| Attachment | Four M6 points for included U-bracket. Additional M6 insert point provided for adding secondary safety attachment cable. U-bracket must be utilized. Must be mounted on wall surface. Do not mount on pole. |
| Grille | Aluminum grille, painted to match cabinet color. |
| Input Connectors | Removable locking euro-block 4-pin connector with screw-down terminals for bare wire. Two pins for input and two pins for parallel loop-thru. Max. wire 12 AWG (2.5 mm2). |
| Outdoor Capability | IP54 per IEC529. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for salt spray. |
| Dimensions (H x W x D) | 362 x 256 x 184 mm (14.25 x 10.1 x 7.2 in), cabinet 208 mm (8.2 in) depth with included bracket. |

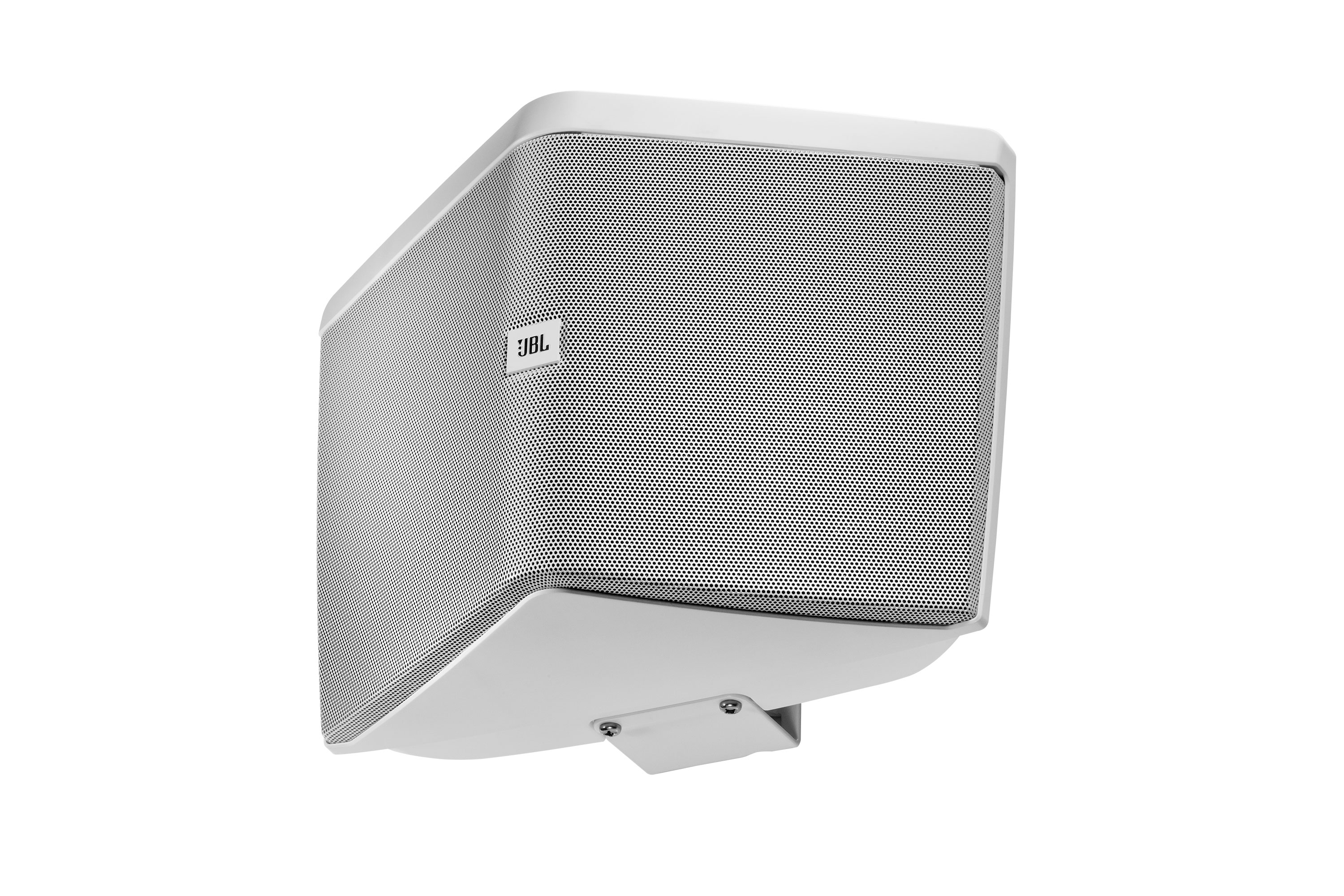

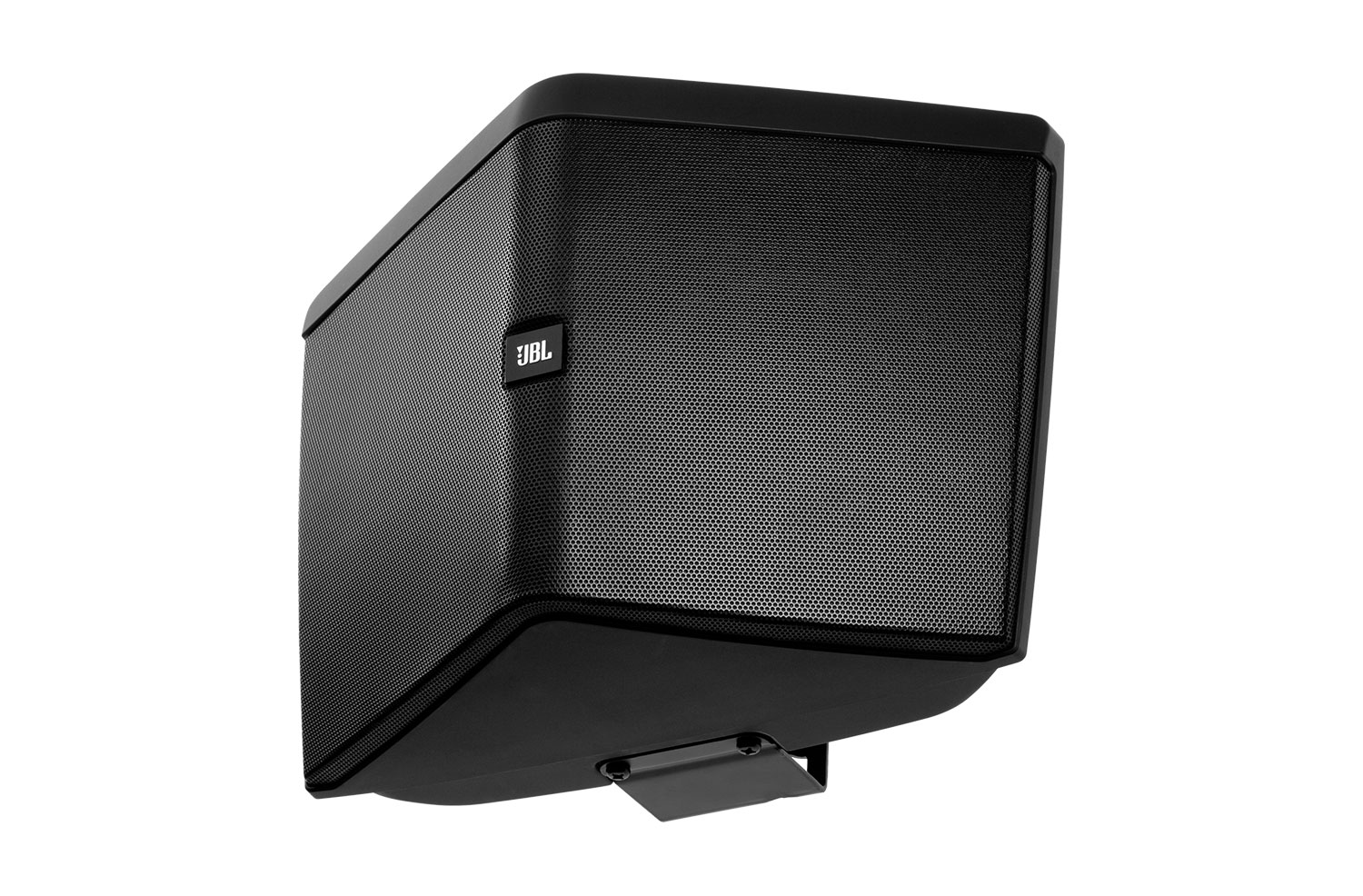

| Colors | Available in black (RAL9004) and white (-WH, RAL9016) |
| Net Weight (each) | 3.6 kgs (8.0 lb), 4.3 kgs (9.5 lb) with U-bracket |
| Included Accessories | U-bracket, matches loudspeaker color (black or white), zinc-rich extra-thick powder coated steel. |
| Mounting Hardware | Included wall-mount bracket. |
