Χαρακτηριστικά

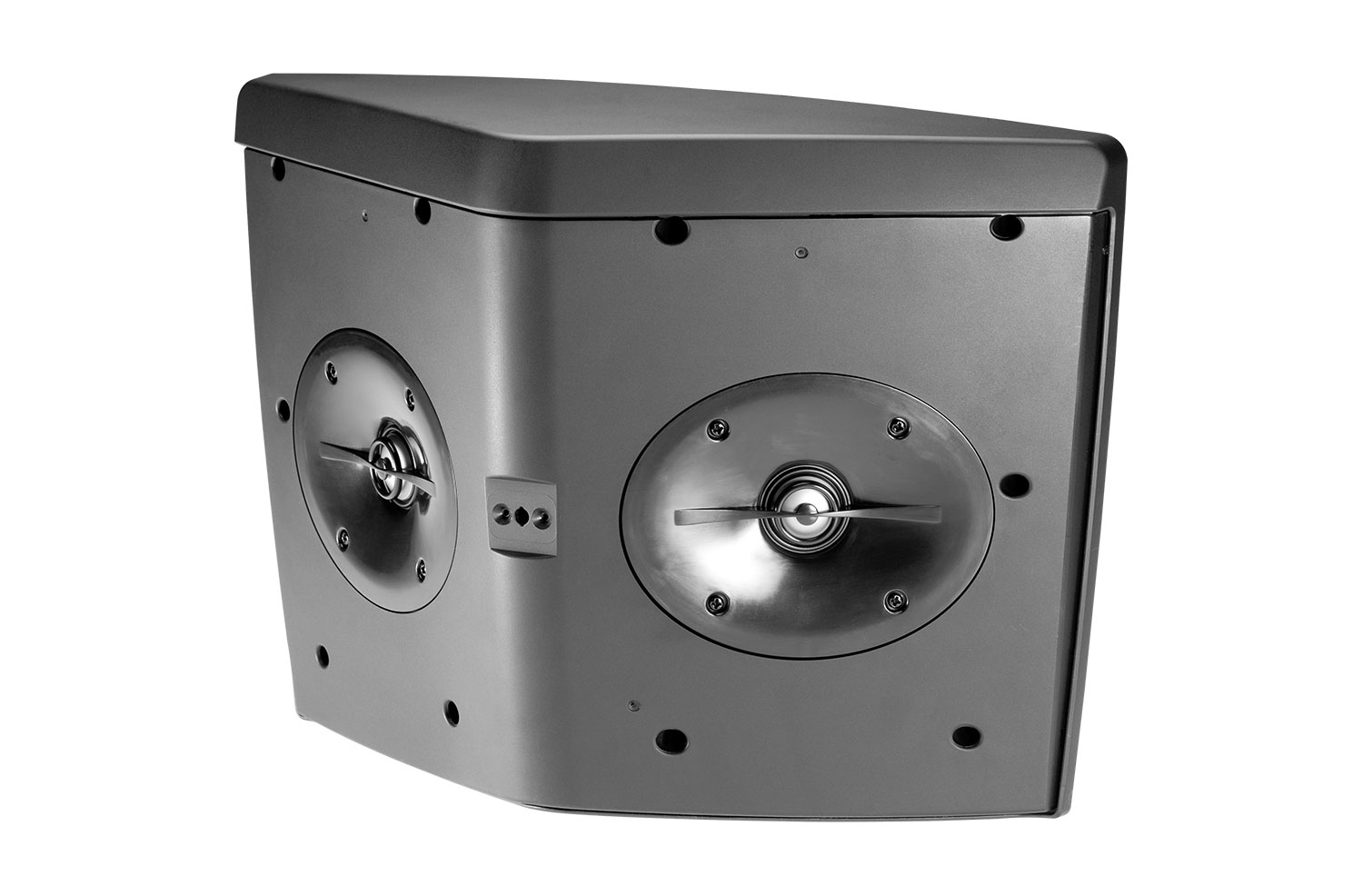

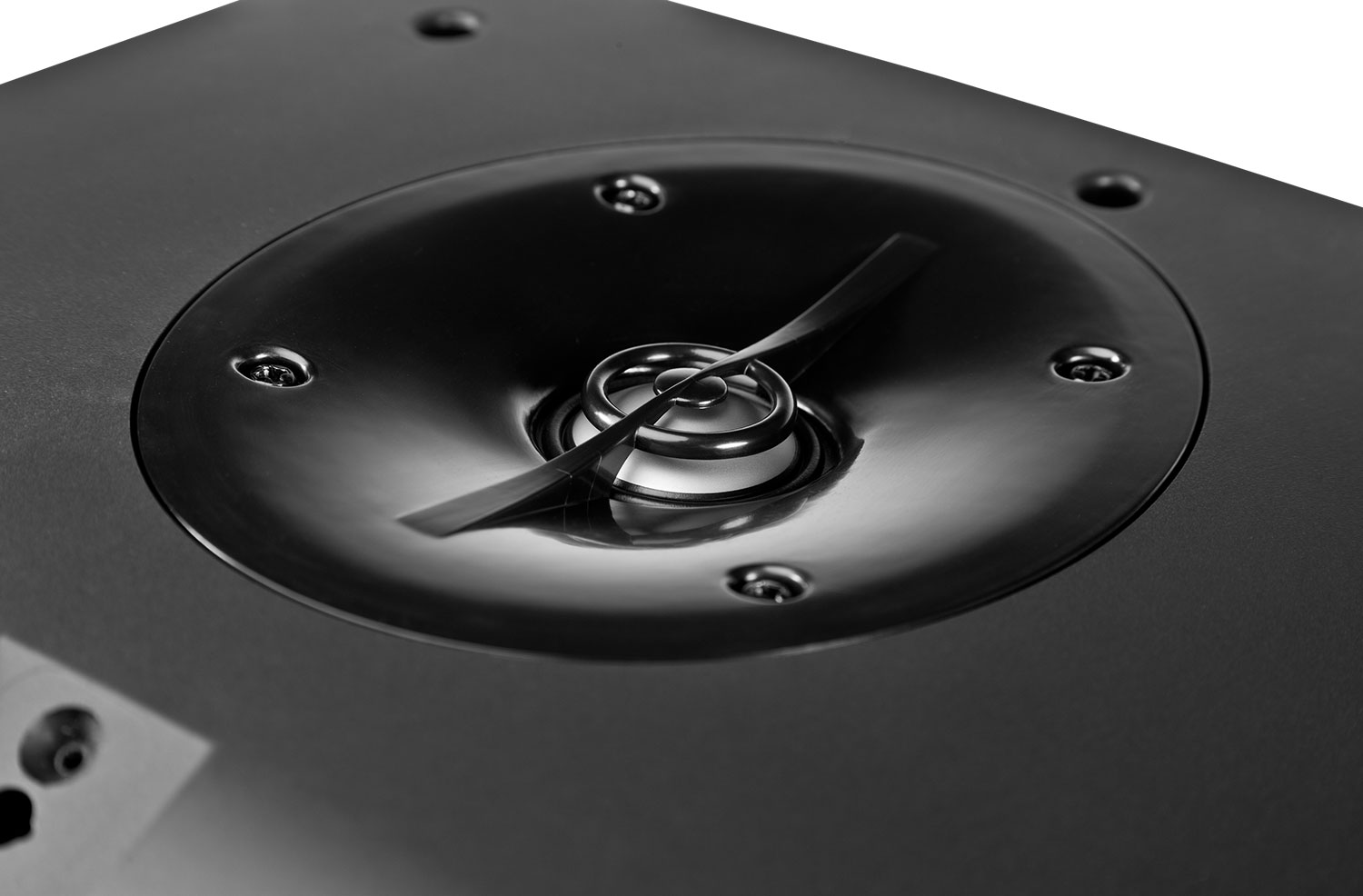

ΔΙΑΚΛΑΔΩΜΈΝΑ ΤΟΥΙΤΕΡ
Τα διπλά τουιτερ διαθέτουν διαφράγματα αλουμινίου με επεξεργασία CMMD, περιβάλλον από πολυουρεθάνη, μαγνήτη νεοδυμίου και ψύξη με υγρό για υψηλή έξοδο, χαμηλή παραμόρφωση
και αντίσταση στην υγρασία.

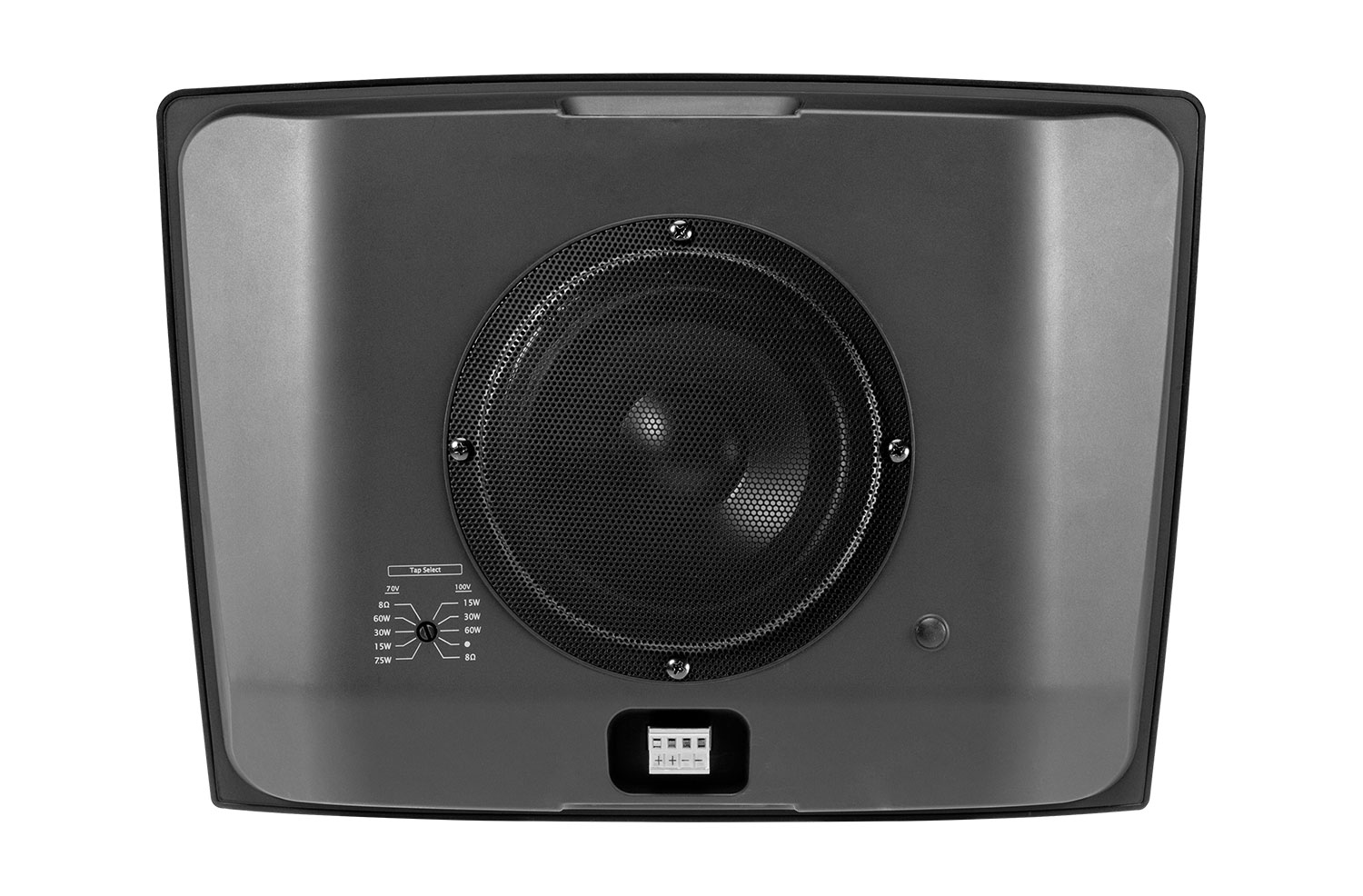

WOOFER ΠΡΟΣ ΤΟΝ ΤΟΙΧΟ
Το καλά αποσβεσμένο woofer ενσωματώνει ένα κεραμικό διάφραγμα μεταλλικής μήτρας CMMD για πολύ υψηλή αναλογία δυσκαμψίας προς βάρος, υψηλή έξοδο, αντίσταση στην υγρασία
και μακροχρόνια ανθεκτικότητα.
ΕΛΕΓΧΌΜΕΝΟΣ ΉΧΟΣ
Η μηχανική ακύρωση θορύβου επιτρέπει στο Control HST να παρέχει πιο επίπεδη απόκριση συχνότητας με πιο συνεπή χαρακτήρα ήχου σε όλο το χώρο.
Περισσότερες λεπτομέρειες
ΕΞΑΛΕΙΨΗ ΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΥ ΤΟΙΧΟΥ
Το σχέδιο με διπλώματα ευρεσιτεχνίας σε εκκρεμότητα περιλαμβάνει ένα woofer προς τον τοίχο, δύο οριζόντια διεσπαρμένα tweeters, ένα βραχίονα τοίχου που τοποθετεί το ηχείο στην απαιτούμενη απόσταση από τον τοίχο, και ένα κωνικό ερμάριο που παρέχει κατάλληλη φόρτιση και διασπορά του ήχου. Με τα περισσότερα ηχεία τοίχου (επιφανειακής τοποθέτησης), ο χώρος του ηχείου βρίσκεται σε κάποια απόσταση από τον τοίχο. Η φύση των ηχητικών κυμάτων χαμηλής και χαμηλής-μεσαίας συχνότητας είναι ότι περιτυλίγονται γύρω από το ηχείο, όπου ανακλώνται πίσω από τον τοίχο, συνδυάζονται με τον αρχικό ήχο. Όταν συμβαίνει αυτό, ορισμένες συχνότητες προστίθενται συμφασικά στον αρχικό ήχο και άλλες συχνότητες ακυρώνονται, προκαλώντας κορυφές και κατιονίες στην προκύπτουσα απόκριση συχνότητας και ασυνέπειες από τοποθεσία σε τοποθεσία εντός του χώρου ακρόασης. Μειώνοντας σημαντικά αυτό το φαινόμενο, το Control HST είναι σε θέση να παρέχει πιο επίπεδη απόκριση συχνότητας καθώς και πιο συνεπή χαρακτήρα ήχου σε ολόκληρο το δωμάτιο.
Λήψεις
Specifications
| Μέγεθος | |
|
|
2 MB |
Brochures
| Μέγεθος | |
|
|
10 MB |
|
|
20 MB |
|
|
20 MB |
έκδοση D,
ενημέρωση: Φεβ 2024
CAD Drawings
| Μέγεθος | |
|
|
1 MB |
|
|
50 KB |
BIM Objects
| Μέγεθος | |
|
|
Compliances
| Μέγεθος | |
|
|
100 KB |
|
|
200 KB |
Simulation Data
| Μέγεθος | |
|
|
20 MB |
|
|
20 MB |
Ease Data
| Μέγεθος | |
|
|
400 KB |
|
|
300 KB |
Speaker Tunings
| Μέγεθος | |
|
|
600 KB |
Images
| Μέγεθος | |
|
|
200 KB |
|
|
200 KB |
|
|
900 KB |
|
|
100 KB |
|
|
200 KB |
|
|
90 KB |
Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.
Ανταλλακτικά και σέρβις
Προδιαγραφές
| Frequency Range (-10dB) | 50 Hz – 20 kHz |
| Frequency Response (±3 dB) | 68 Hz – 18 kHz |
| Coverage Angle | 180°H x160°V |
| Directivity Factor (Q) | 5.4 (1 k – 16 kHz) |
| Directivity Index (DI) | 7.2 dB (1 k – 16 kHz) |
| System Power Rating (IEC) | 100 W (400 W peak), 2 hrs. 75 W (300 W peak), 100 hrs. |
| Sensitivity | 88 dB (Ave. 80 Hz – 20 kHz) |
| Maximum SPL (1m) | Direct 8Ω: 108 dB (peaks of 114 dB) 60 W Tap: 97 dB @ 60W |
| Crossover Network | 1.6 kHz, 3rd order (18 dB/oct) high-pass to HF, 2nd order low-pass to LF |
| Impedance | 8 ohms |

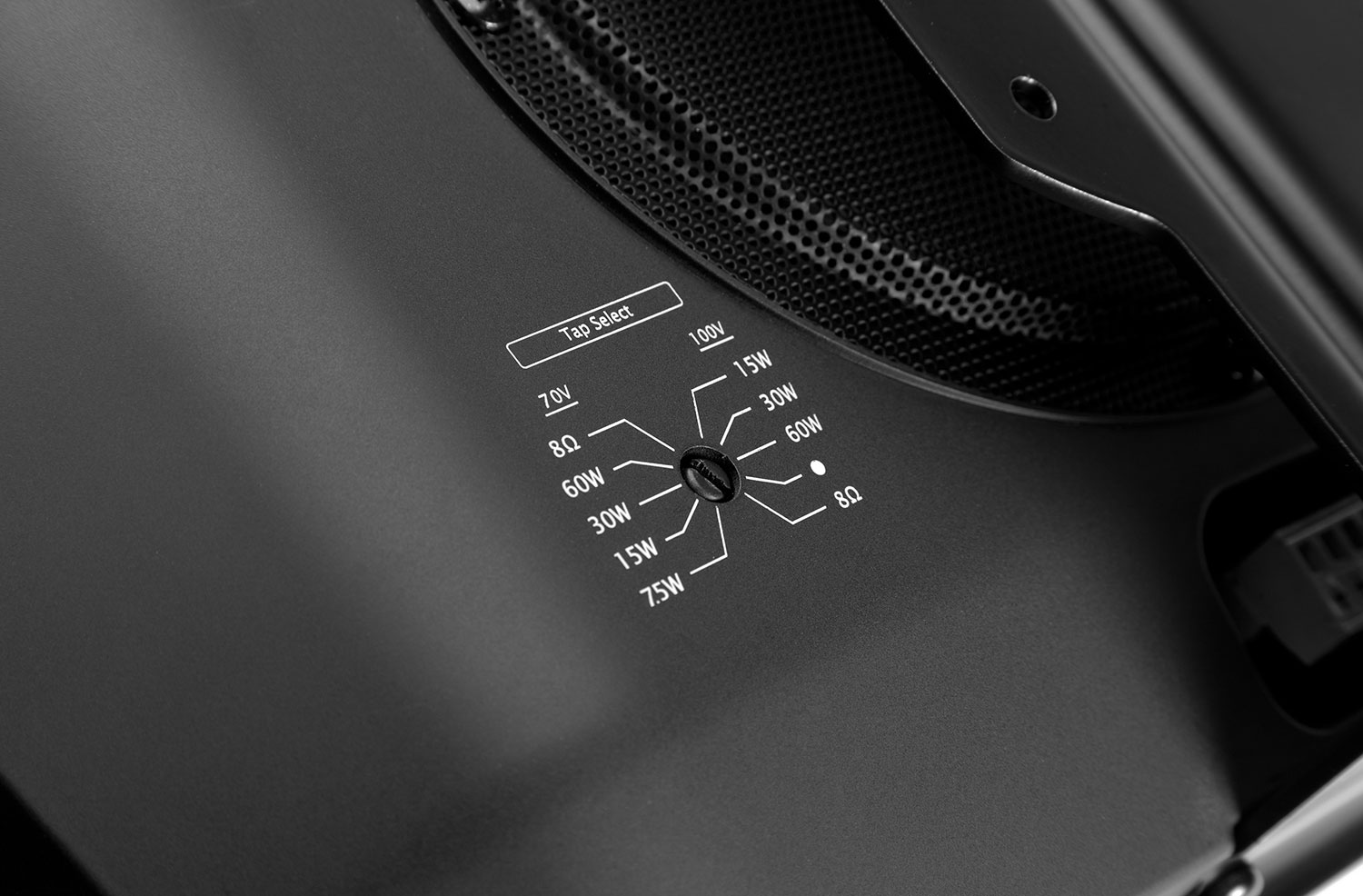

| Transformer Taps | 70V: 60W, 30W, 15W, 7.5W 100V: 60W, 30W, 15W |
| Drivers | LF: CMMD™ ceramic metal matrix diaphragm cone, 25 mm (1 in) voice coil. HF: Two splayed tweeters with CMMD-treated aluminum diaphragms, polyurethane surround, polyimide bobbin, neodymium magnet, and fluid-cooling. |
| Enclosure | Fiberglass-reinforced ABS |
| Attachment | Four M6 points for included U-bracket. Additional M6 insert point provided for adding secondary safety attachment cable. U-bracket must be utilized. Must be mounted on wall surface. Do not mount on pole. |
| Grille | Aluminum grille, painted to match cabinet color. |
| Input Connectors | Removable locking euro-block 4-pin connector with screw-down terminals for bare wire. Two pins for input and two pins for parallel loop-thru. Max. wire 12 AWG (2.5 mm2). |
| Outdoor Capability | IP54 per IEC529. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for salt spray. |
| Dimensions (H x W x D) | 362 x 256 x 184 mm (14.25 x 10.1 x 7.2 in), cabinet 208 mm (8.2 in) depth with included bracket. |

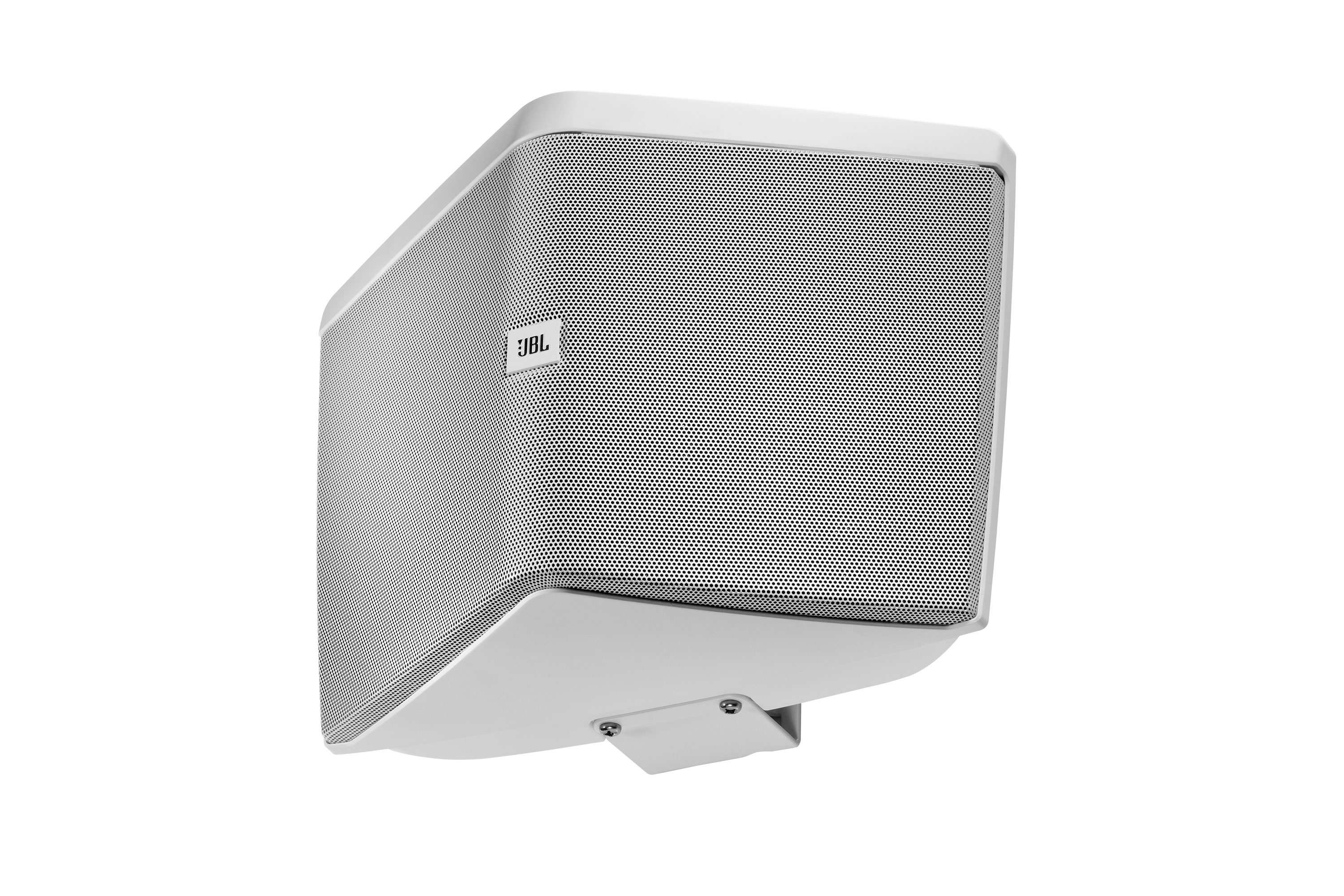

| Colors | Available in black (RAL9004) and white (-WH, RAL9016) |
| Net Weight (each) | 3.6 kgs (8.0 lb), 4.3 kgs (9.5 lb) with U-bracket |
| Included Accessories | U-bracket, matches loudspeaker color (black or white), zinc-rich extra-thick powder coated steel. |
| Mounting Hardware | Included wall-mount bracket. |
