Funktioner

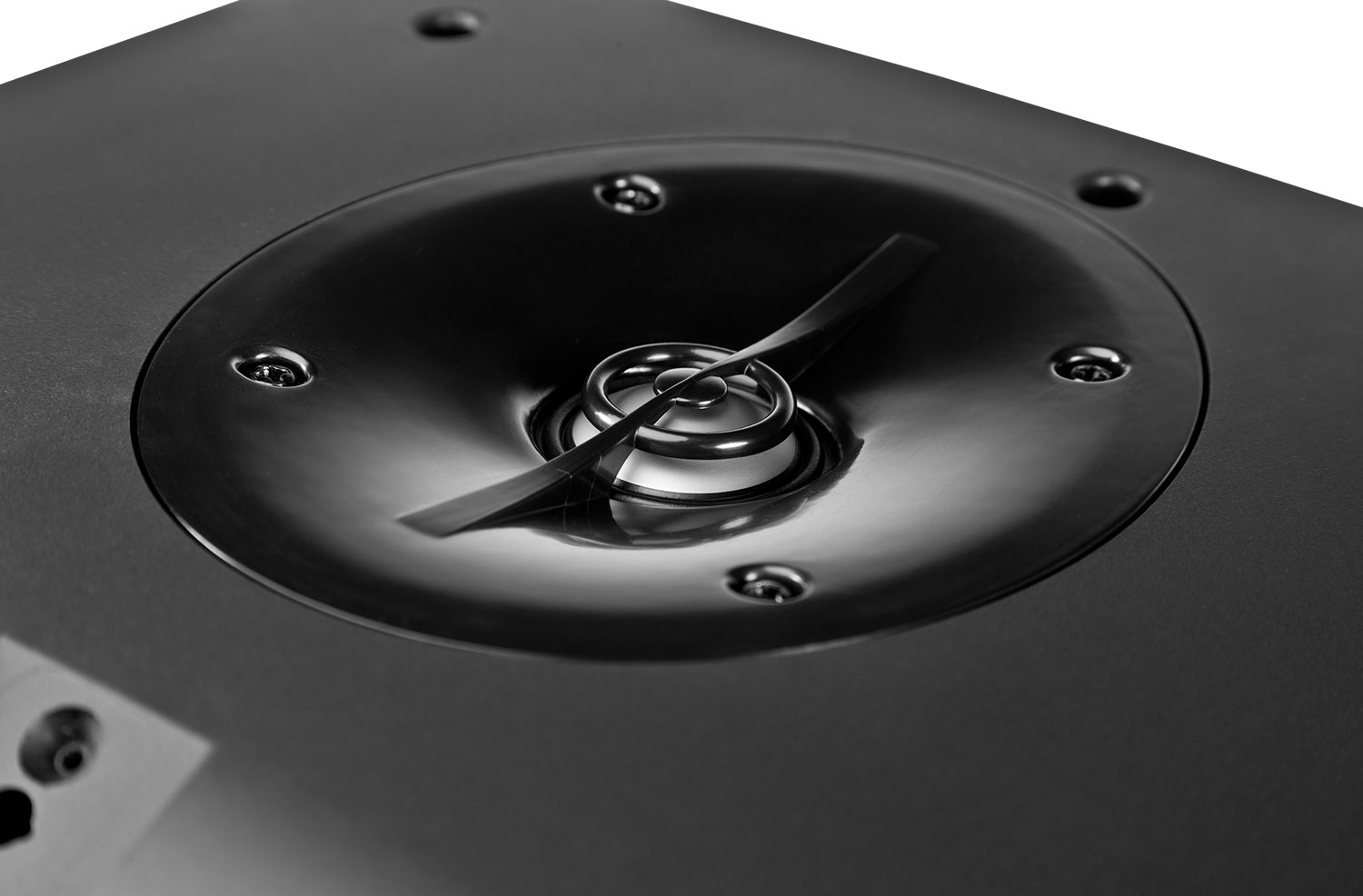

SPRIDA DISKANTER
De dubbla diskanthögtalarna är utrustade med aluminiumdiafragmer med CMMD-behandling, polyuretanskoning, en neodymmmagnet och vätskekyling för högt utgångstryck, låg distorsion
och fuktbeständighet.

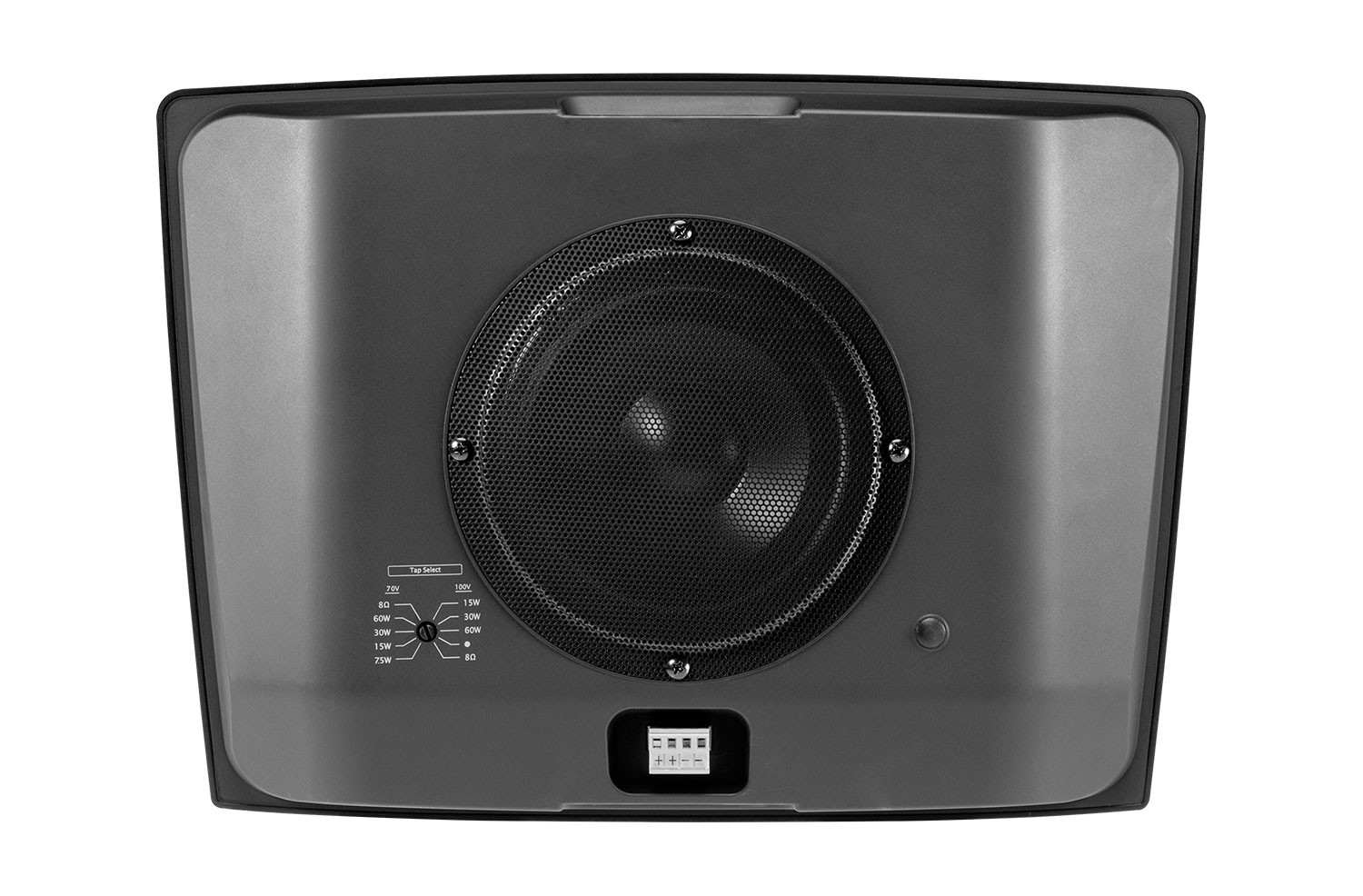

VÄGGVÄND BASSKÅR
Basskåren är väldämpade och innehåller ett CMMD-keramiska metallmatrisdiafragmer för ett mycket högt styvhets-viktvärde, högt utgångstryck, beständighet mot fukt
och långsiktig hållbarhet.
KONTROLLERAD LJUD
Konstruerad brusreducering gör att Control HST kan ge ett jämnare frekvenssvar tillsammans med ett mer konsistent ljudkaraktär i hela rummet.
Fler detaljer
ELIMINERING AV VÄGGREFLEKTION

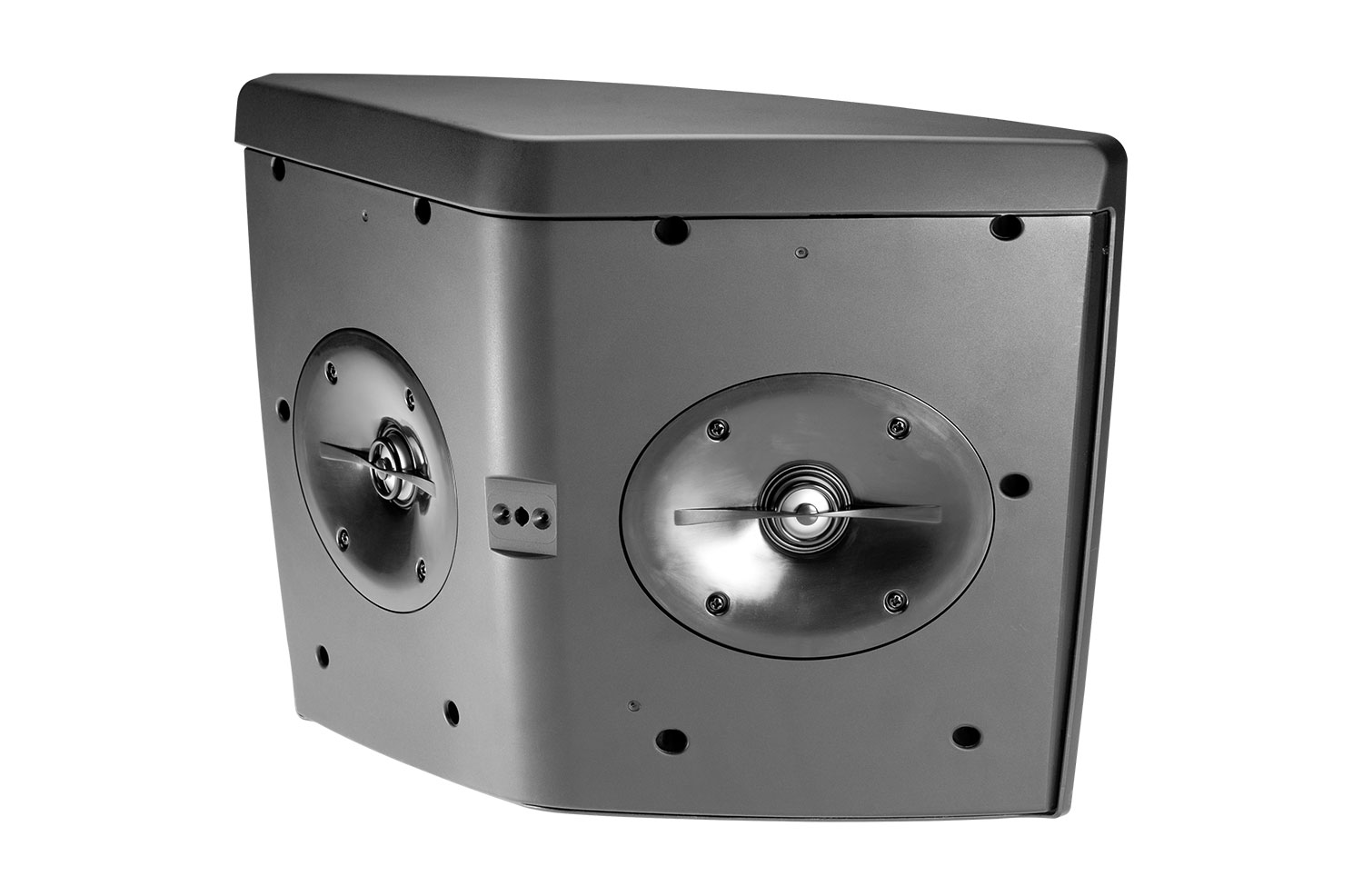

Designen med patentpending inkluderar en väggvänd woofer, två horisontellt spridda tweeters, en väggfäste som placerar högtalaren på erforderligt avstånd från väggen, och ett koniskt högtalarskap som ger korrekt lastning och ljudspridning. Med de flesta väggmonterade högtalare är högtalarens baffel på något avstånd från väggen. Låg- och låg-mellanfrekventa ljudvågor har en naturlig tendens att böja sig runt högtalaren, där de reflekteras tillbaka från väggen och kombineras återigen med det ursprungliga ljudet. När detta inträffar adderas vissa frekvenser koherent till det ursprungliga ljudet medan andra tar ut varandra, vilket orsakar toppar och dalar i den resulterande frekvensresponsen och inkonsekvenser från plats till plats inom lyssningsrummet. Genom att väsentligt minska denna effekt kan Control HST leverera en jämnare resulterande frekvensrespons tillsammans med en mer konsekvent ljudkaraktär i hela rummet.
Nedladdningar
Specifications
| Storlek | |
|
|
1,83 MB |
Brochures
| Storlek | |
|
|
14 MB |
|
|
23 MB |
|
|
21 MB |
version D,
uppdaterad: feb 2024
CAD Drawings
| Storlek | |
|
|
1,19 MB |
|
|
53,5 KB |
BIM Objects
| Storlek | |
|
|
Compliances
| Storlek | |
|
|
131 KB |
|
|
179 KB |
Simulation Data
| Storlek | |
|
|
21 MB |
|
|
24 MB |
Ease Data
| Storlek | |
|
|
374 KB |
|
|
283 KB |
Speaker Tunings
| Storlek | |
|
|
557 KB |
Images
| Storlek | |
|
|
167 KB |
|
|
246 KB |
|
|
940 KB |
|
|
108 KB |
|
|
186 KB |
|
|
92,1 KB |
Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.
Reservdelar och service
Specifikationer
| Frequency Range (-10dB) | 50 Hz – 20 kHz |
| Frequency Response (±3 dB) | 68 Hz – 18 kHz |
| Coverage Angle | 180°H x160°V |
| Directivity Factor (Q) | 5.4 (1 k – 16 kHz) |
| Directivity Index (DI) | 7.2 dB (1 k – 16 kHz) |
| System Power Rating (IEC) | 100 W (400 W peak), 2 hrs. 75 W (300 W peak), 100 hrs. |
| Sensitivity | 88 dB (Ave. 80 Hz – 20 kHz) |
| Maximum SPL (1m) | Direct 8Ω: 108 dB (peaks of 114 dB) 60 W Tap: 97 dB @ 60W |
| Crossover Network | 1.6 kHz, 3rd order (18 dB/oct) high-pass to HF, 2nd order low-pass to LF |
| Impedance | 8 ohms |

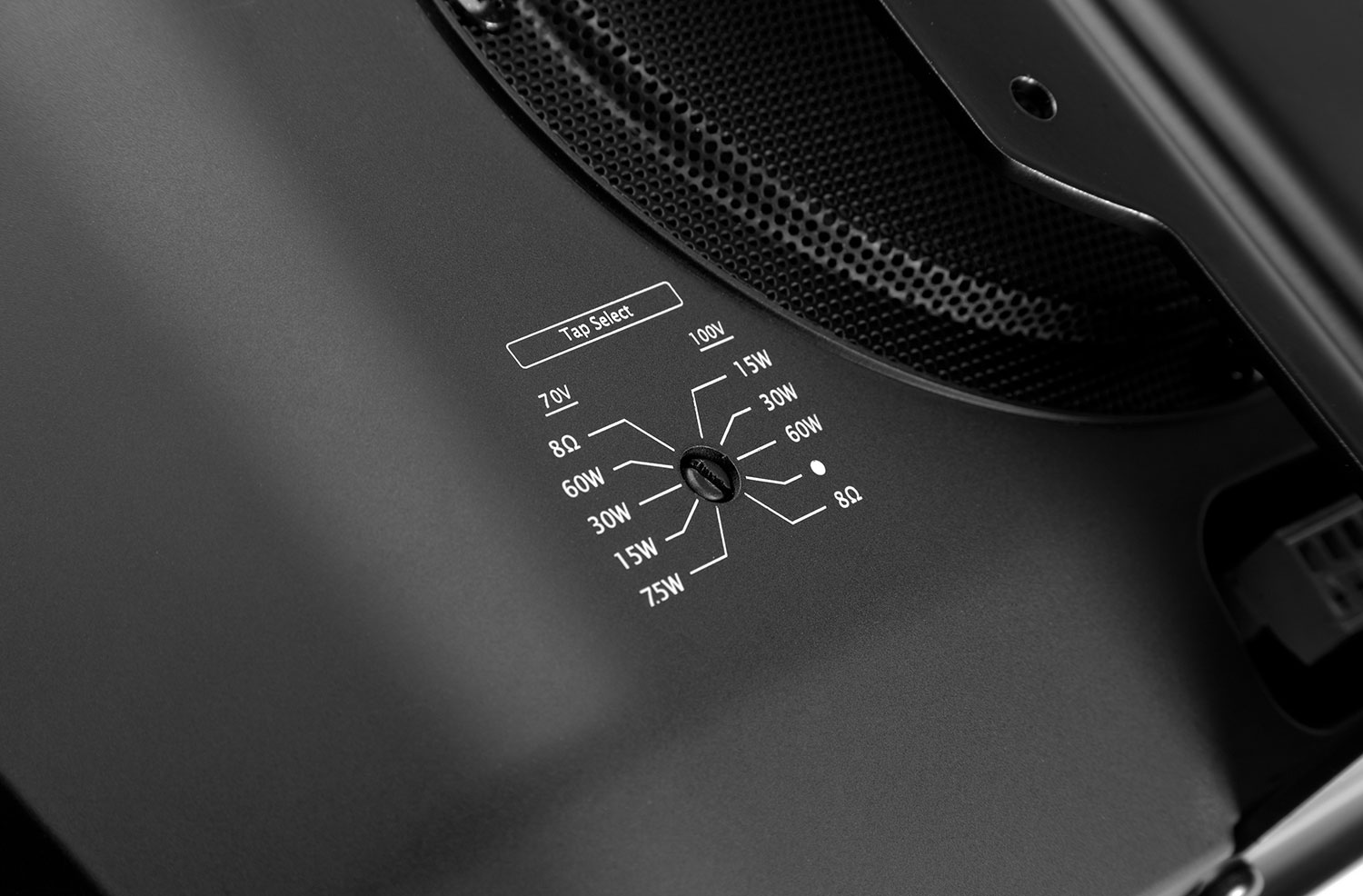

| Transformer Taps | 70V: 60W, 30W, 15W, 7.5W 100V: 60W, 30W, 15W |
| Drivers | LF: CMMD™ ceramic metal matrix diaphragm cone, 25 mm (1 in) voice coil. HF: Two splayed tweeters with CMMD-treated aluminum diaphragms, polyurethane surround, polyimide bobbin, neodymium magnet, and fluid-cooling. |
| Enclosure | Fiberglass-reinforced ABS |
| Attachment | Four M6 points for included U-bracket. Additional M6 insert point provided for adding secondary safety attachment cable. U-bracket must be utilized. Must be mounted on wall surface. Do not mount on pole. |
| Grille | Aluminum grille, painted to match cabinet color. |
| Input Connectors | Removable locking euro-block 4-pin connector with screw-down terminals for bare wire. Two pins for input and two pins for parallel loop-thru. Max. wire 12 AWG (2.5 mm2). |
| Outdoor Capability | IP54 per IEC529. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for salt spray. |
| Dimensions (H x W x D) | 362 x 256 x 184 mm (14.25 x 10.1 x 7.2 in), cabinet 208 mm (8.2 in) depth with included bracket. |
| Colors | Available in black (RAL9004) and white (-WH, RAL9016) |
| Net Weight (each) | 3.6 kgs (8.0 lb), 4.3 kgs (9.5 lb) with U-bracket |
| Included Accessories | U-bracket, matches loudspeaker color (black or white), zinc-rich extra-thick powder coated steel. |
| Mounting Hardware | Included wall-mount bracket. |
