JBL Professional MD2

Större bilder

Bi-Förstärkt högeffekt-högtalarsystem

JBLs Marquis Dance Club Series är en toppmodern familj av högtalarsystem utformade specifikt för Dance Club-marknaden. MD2 är en mid-high-modul som använder två av JBLs åttatomsiga 2169H Differential Drive®-element för mittbandåtergivning och 2453H-SL för höga frekvenser. MD2 hanterar frekvenser från 300 Hz till 20 kHz. MD2 är avsedd att användas tillsammans med MD1 super tweeter, MD3 lågfrekvensystem och MD7 ultrahögt-output subwoofersystem. När alla element kombineras utgör de ett högenergetiskt femvägs danssystem med exempel löst hög återgivningstrehet, klarhet och andedräctande renhet.

Funktioner

Dual JBL 2169H 8" neodymdium Differential Drive® midbassenheter
Storskalig JBL 2453H-SL
4" dämpat titanium-membran kompressionsenhet
Låg distorsion
Hög återgivningskvalitet

Användningsområden

Sofistikerade dansdiskotek
Överallt där högenergidansmusik krävs

Nedladdningar

Dokument

	Språk	Storlek	Uppladdat
Marquis Dance Brochure uppdaterad: apr 2026		538 KB	apr 2026
MD2 Spec Sheet uppdaterad: apr 2026		857 KB	apr 2026

Data Sheets

	Storlek	Uppladdat
MD2 Spec Sheet uppdaterad: okt 2019	857 KB	okt 2019

Specifications

	Storlek	Uppladdat
Marquis Dance Club Series Spec Sheets uppdaterad: jul 2019	3,97 MB	jul 2019

Brochures

	Storlek	Uppladdat
Marquis Dance Club Series Brochure uppdaterad: jul 2019	538 KB	jul 2019

CAD Drawings

	Storlek	Uppladdat
Marquis Dance Series Customer Drawings PDF uppdaterad: okt 2019	205 KB	okt 2019
Marquis Dance Series 3D DXF Drawings uppdaterad: okt 2019	10,4 MB	okt 2019
Marquis Dance Series 2D DXF Drawings uppdaterad: okt 2019	612 KB	okt 2019

Compliances

	Storlek	Uppladdat
Marquis Dance Club Series Declaration of Conformity uppdaterad: okt 2019	144 KB	okt 2019

Speaker Tunings

	Storlek	Uppladdat
Marquis Dance Club Series Tunings uppdaterad: okt 2019	1,47 MB	okt 2019

Images

	Storlek	Uppladdat

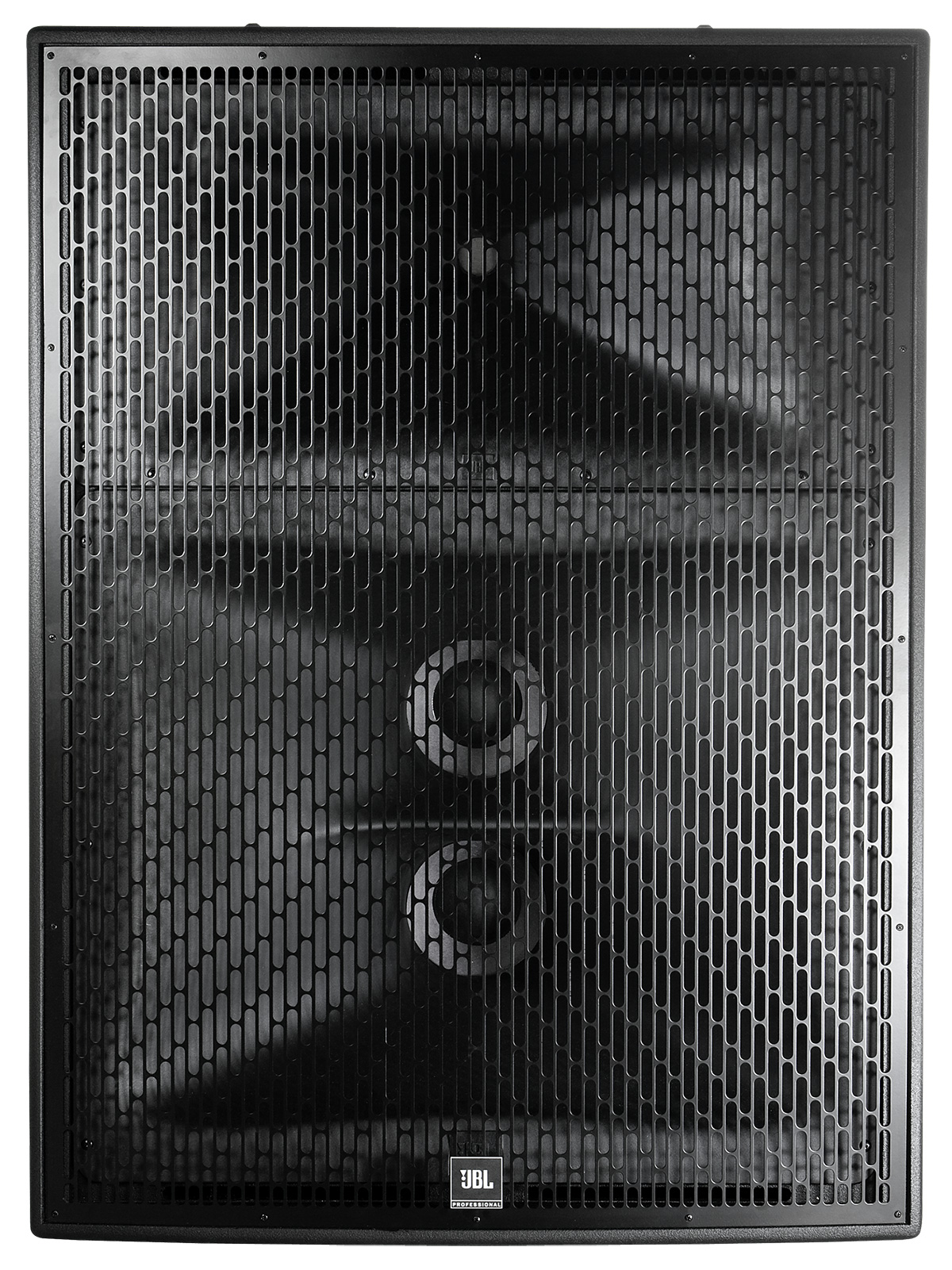

MD2 Hi-Res Image 2 uppdaterad: jul 2019	711 KB	jul 2019

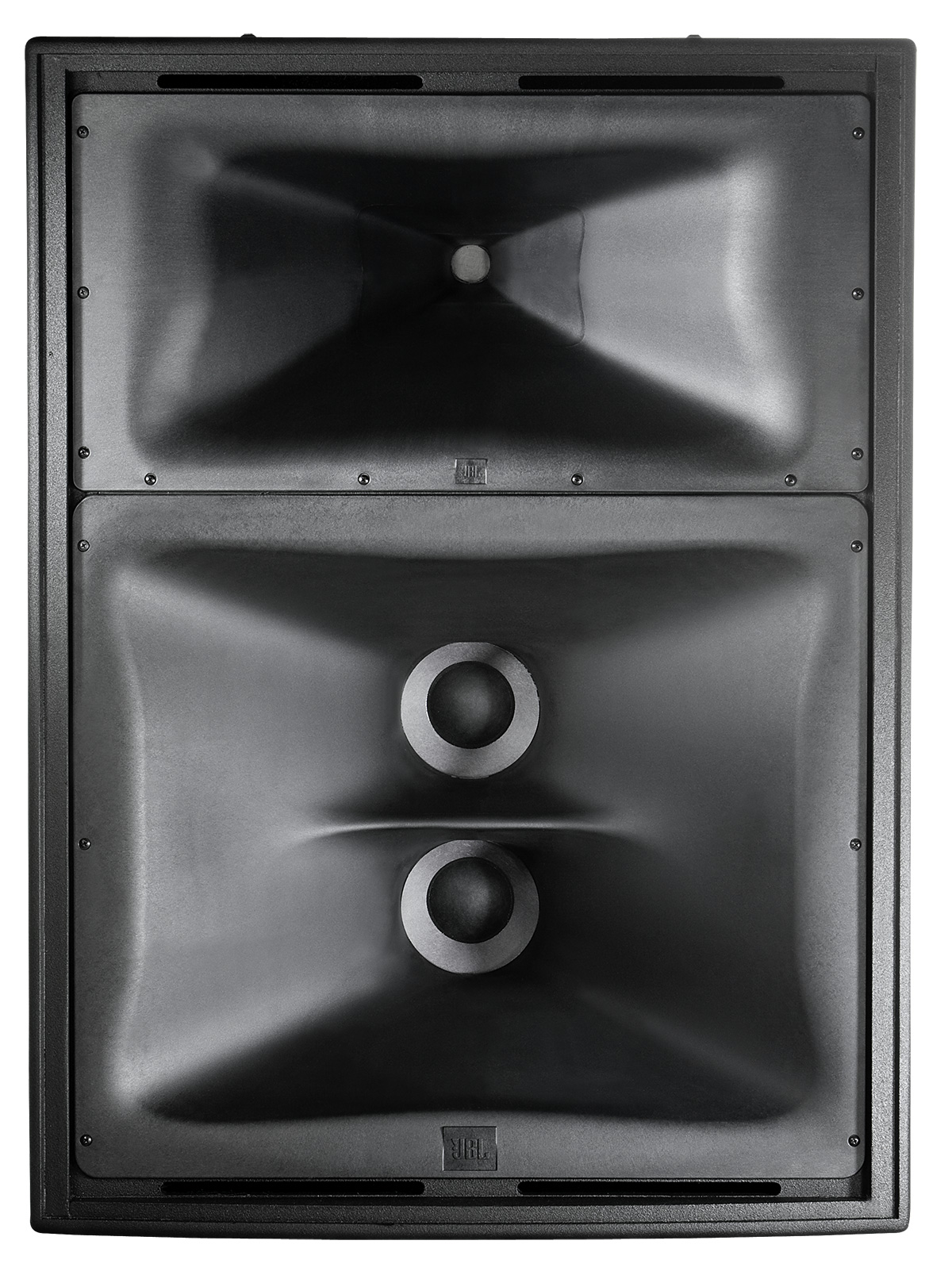

MD2 Hi-res image uppdaterad: jul 2019	534 KB	jul 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
Frequency Response (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Nominal Impedance	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
Weight	52.2 kg (115 lb)
