JBL Professional 8320

Większe obrazy

Compact Cinema Surround Speaker for Digital Applications

The 8320 Cinema Surround Speaker offers high power handling, high sensitivity, and extended bass response in a very compact enclosure. The twoway 8320’s reliability and performance features position it as the ideal low cost, compact surround for the extended dynamic range required by digital sound formats.

Funkcje

Zakres częstotliwości 50 Hz do 20 kHz
Wysoka czułość, 91 dB SPL, 1 W, 1 m (3,3 stopy)
Wysoka moc obsługi: 150 watów ciągłego szumu różowego
Wewnętrzna technologia Thermomaster® umożliwia bezprecedensową moc wysokich częstotliwości w kompaktowej obudowie formowanej.
Wygodna konstrukcja montażowa wykorzystuje uchwyty JBL QuickMount™, Omnimount® lub APC Multimount
Specjalny kształt obudowy zawiera front panelu pod kątem 20°
Krzywa de-emphasis wysokich częstotliwości SMPTE/ISO2969 typ X
Lekka, sztywna obudowa formowana
Zaciski wejściowe umieszczone na górze obudowy dla szybkiego dostępu
Jednolite pokrycie poziome i pionowe
Zatwierdzone przez THX®

Pobrania

Data Sheets

	Rozmiar	Przesłano
2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers zaktualizowano: paź 2019	697 KB	paź 2019

Specifications

	Rozmiar	Przesłano
8320 Spec Sheet zaktualizowano: paź 2020	218 KB	paź 2020

CAD Drawings

	Rozmiar	Przesłano
8320 Drawing zaktualizowano: paź 2020	48 KB	paź 2020

Compliances

	Rozmiar	Przesłano
Cinema Sound - Surround Systems Declaration of Conformity zaktualizowano: paź 2019	86,1 KB	paź 2019
Cinema Sound 9400 Series - EU Declaration of Conformity zaktualizowano: paź 2019	277 KB	paź 2019

Simulation Data

	Rozmiar	Przesłano
Ease SPK/DLL Files - Full JBL Pro Line zaktualizowano: maj 2024	21 MB	maj 2024

Images

	Rozmiar	Przesłano

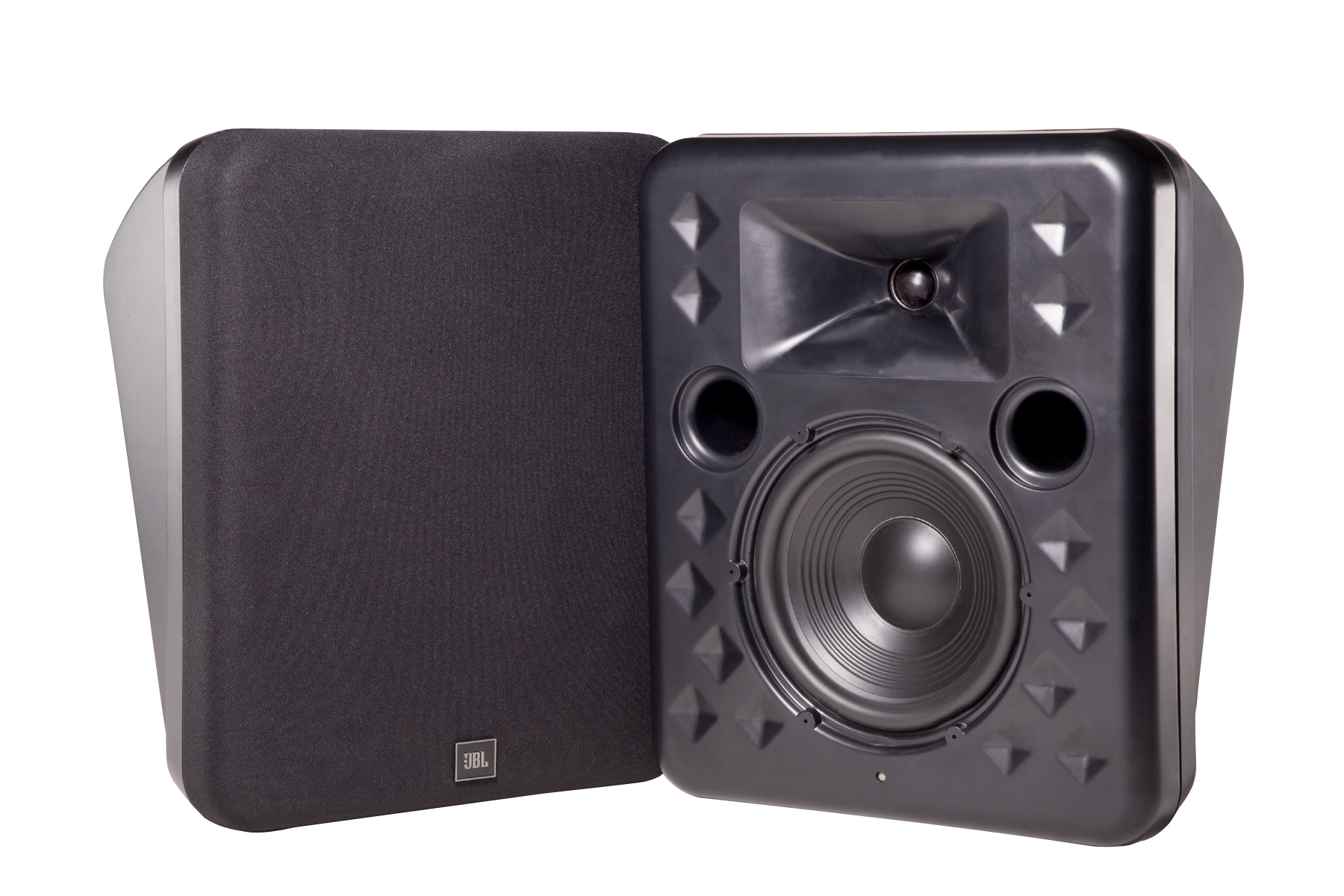

8320 Front zaktualizowano: paź 2020	364 KB	paź 2020

Information documents

	Rozmiar	Przesłano
JBL Digital Surround Series Cinema Loudspeakers zaktualizowano: paź 2019	128 KB	paź 2019

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (±3 dB)	65 Hz - 18 kHz
Frequency Range (-10dB)	50 Hz - 20 kHz
Power Rating	150 watts continuouspink noise600 watts peak
Sensitivity	94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m)	116dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	90° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency	3 kHz
High Frequency Contour	ISO2969 Curve X surround contour
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter	200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter	25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle	Nominal 20° when mounted flush on back panel
Enclosure Material	Textured Black H.I.P.S. Plastic
Grille Color	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each)	11 lbs (5.0 kg)
Power Handling (2Hr AES Rating)	150 W
