JBL Professional 8320

Hình ảnh lớn hơn

Compact Cinema Surround Speaker for Digital Applications

The 8320 Cinema Surround Speaker offers high power handling, high sensitivity, and extended bass response in a very compact enclosure. The twoway 8320’s reliability and performance features position it as the ideal low cost, compact surround for the extended dynamic range required by digital sound formats.

Tính năng

50 Hz to 20 kHz Frequency Range
High Sensitivity, 91 dB SPL, 1 W, 1 m (3.3 ft)
High Power Handling Capability: 150 watts continuous pink noise
Internal Thermomaster® technology allows for unprecedented high frequency power in a compact molded enclosure.
Convenient mounting design uses JBL QuickMount™, Omnimount® or APC Multimount brackets
Special cabinet shape incorporates 20° angled front baffle
SMPTE/ISO2969 Curve X high frequency de-emphasis
Lightweight, rigid molded enclosure
Input terminals located on top of cabinet for quick access
Uniform horizontal and vertical coverage
THX® Approved

Tải xuống

Data Sheets

	Kích thước	Đã tải lên
2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers cập nhật: Thg 10 2019	700 KB	Thg 10 2019

Specifications

	Kích thước	Đã tải lên
8320 Spec Sheet cập nhật: Thg 10 2020	200 KB	Thg 10 2020

CAD Drawings

	Kích thước	Đã tải lên
8320 Drawing cập nhật: Thg 10 2020	50 KB	Thg 10 2020

Compliances

	Kích thước	Đã tải lên
Cinema Sound - Surround Systems Declaration of Conformity cập nhật: Thg 10 2019	90 KB	Thg 10 2019
Cinema Sound 9400 Series - EU Declaration of Conformity cập nhật: Thg 10 2019	300 KB	Thg 10 2019

Simulation Data

	Kích thước	Đã tải lên
Ease SPK/DLL Files - Full JBL Pro Line cập nhật: Thg 5 2024	20 MB	Thg 5 2024

Images

	Kích thước	Đã tải lên

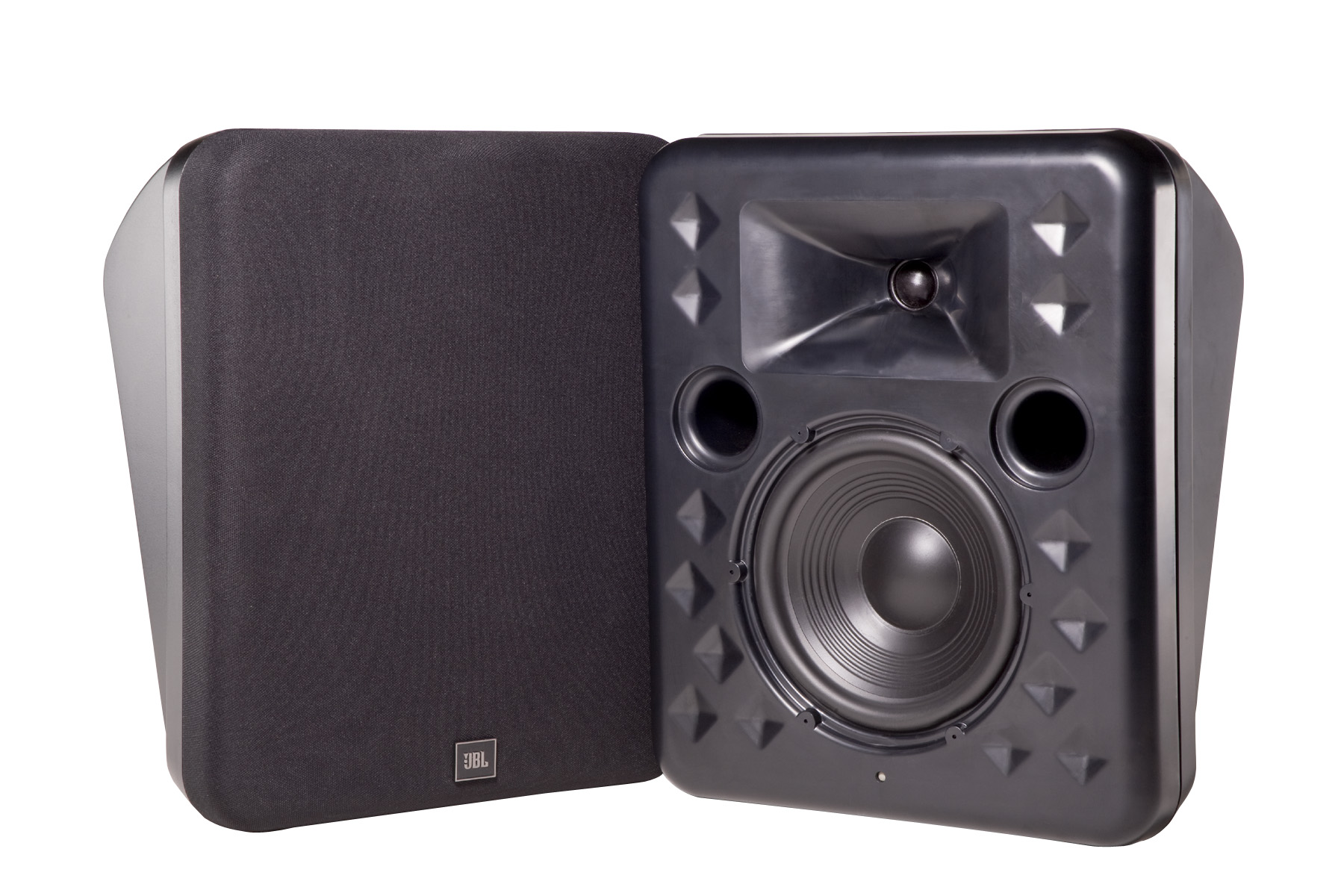

8320 Front cập nhật: Thg 10 2020	400 KB	Thg 10 2020

Information documents

	Kích thước	Đã tải lên
JBL Digital Surround Series Cinema Loudspeakers cập nhật: Thg 10 2019	100 KB	Thg 10 2019

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range (±3 dB)	65 Hz - 18 kHz
Frequency Range (-10dB)	50 Hz - 20 kHz
Power Rating	150 watts continuouspink noise600 watts peak
Sensitivity	94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m)	116dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	90° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency	3 kHz
High Frequency Contour	ISO2969 Curve X surround contour
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter	200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter	25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle	Nominal 20° when mounted flush on back panel
Enclosure Material	Textured Black H.I.P.S. Plastic
Grille Color	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each)	11 lbs (5.0 kg)
Power Handling (2Hr AES Rating)	150 W
