8320

Kompakt bioskopeönskare för digitala tillämpningar

8320
Större bilder

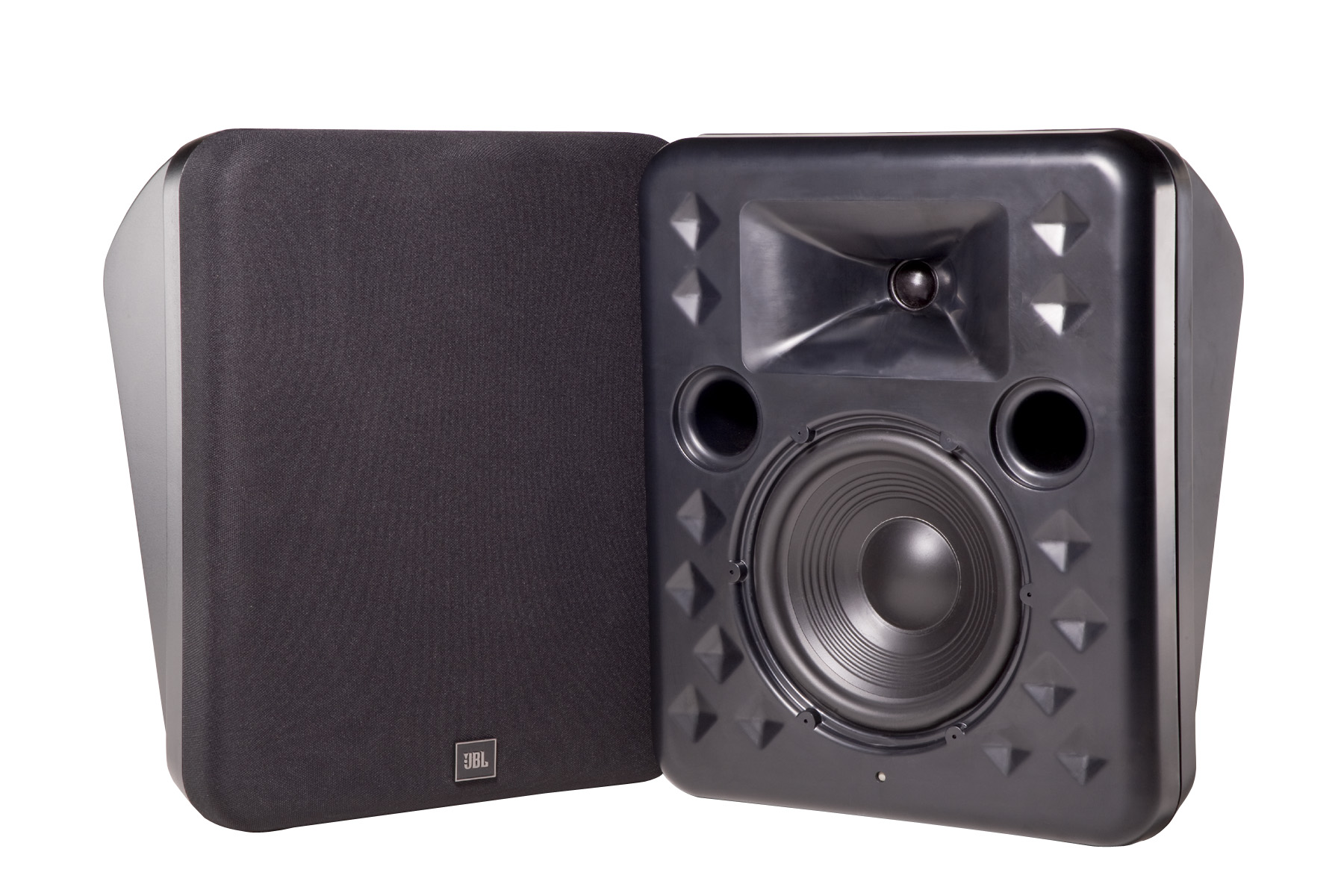

Kompakt Cinema Surround-högtalare för digitala tillämpningar

8320 Cinema Surround Speaker erbjuder hög effekthantering, hög känslighet och utökat bassomfattning i ett mycket kompakt hölje. 8320:s tvåvägs-utförande med tillförlitlighet och prestandafunktioner positionerar den som den ideala lågkostnad, kompakta surroundhögtalaren för det utökat dynamiska omfång som krävs av digitala ljudformat.

Funktioner

  • Frekvensomfång 50 Hz till 20 kHz
  • Höga känslighet, 91 dB SPL, 1 W, 1 m (3,3 fot)
  • Högt strömhanteringskapsitet: 150 watts kontinuerligt rosa brus
  • Intern Thermomaster®-teknik möjliggör utan föregångelse höga frekvenseffekt i ett kompakt gjutet hölje.
  • Praktisk monteringsdesign använder JBL QuickMount™, Omnimount® eller APC Multimount-fästen
  • Specialkabinettform med 20° vinklade frontpanel
  • SMPTE/ISO2969 Curve X höga frekvenser de-betoning
  • Lätt, styvt gjutet hölje
  • Ingångsterminaler placerade på kabelns överkant för snabb åtkomst
  • Enhetlig horisontell och vertikal täckning
  • THX® Godkänd

Nedladdningar

Data Sheets
  Storlek Uppladdat
697 KB okt 2019
Specifications
  Storlek Uppladdat
file type icon 8320 Spec Sheet
uppdaterad: okt 2020
218 KB okt 2020
CAD Drawings
  Storlek Uppladdat
file type icon 8320 Drawing
uppdaterad: okt 2020
48 KB okt 2020
Compliances
  Storlek Uppladdat
86,1 KB okt 2019
277 KB okt 2019
Simulation Data
  Storlek Uppladdat
21 MB maj 2024
Images
  Storlek Uppladdat
file type icon 8320 Front
uppdaterad: okt 2020
364 KB okt 2020
Information documents
  Storlek Uppladdat
128 KB okt 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range (±3 dB) 65 Hz - 18 kHz
Frequency Range (-10dB) 50 Hz - 20 kHz
Power Rating 150 watts continuouspink noise600 watts peak
Sensitivity 94 dB-SPL half-space / wall-mounted91 dB-SPL free-field
Maximum SPL (1m) 116dB
Nominal Impedance 8Ω
Horizontal Coverage Angle (-6dB) 100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB) 90° averaged 400 Hz to 12 kHz
Directivity Factor (Q) 7 averaged 400 Hz to 12 kHz
Directivity Index (DI) 8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency 3 kHz
High Frequency Contour ISO2969 Curve X surround contour
Polarity EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal Diameter 200 mm (8 in)38 mm (1.5 in) voice coil
High Freq Transducer Nominal Diameter 25 mm (1 in)25 mm (1 in) voice coil
Downward Firing Angle Nominal 20° when mounted flush on back panel
Enclosure Material Textured Black H.I.P.S. Plastic
Grille Color Black
Input Connectors 5-way binding posts
Dimensions (H x W x D) 406 mm x 343 mm x 224 mm16 in x 13.5 in x 8.8 in
Net Weight (each) 11 lbs (5.0 kg)
Power Handling (2Hr AES Rating) 150 W

Tillbehör

2516 Bracket | 2516 Quick-Mount® Bracket med fast vinkel
2516 Bracket Main photo
Större bilder
2516 Bracket detail thumbnail #1

2516 Quick-Mount® Fixed-Angle Bracket

Quick-Mount® Fixed-Angle Bracket

  • Kostnadseffektiv väggmonterad fäste
  • Utformad för 8320, 8340A och 8350 surrounds
  • Två fästen per kartong

Dokumentation
2517 Speaker Mount | 2517 Högtalarupphängning Pan och Tilt-rotationer
2517 Speaker Mount Main photo
Större bilder
2517 Speaker Mount detail thumbnail #1

2517 högtalarfäste panorering och lutningsrotationer

2517 högtalarfäste panorering och lutningsrotationer

  • Alloy steel
  • Black powder coat paint
  • Designed for 8320, 8340A, and 8350 surrounds

Dokumentation
