JBL Professional MD2

Større billeder

Bi-Amplifiseret højttalersystem med høj effekt

JBLs Marquis Dance Club Series er en state-of-the-art familie af højttalersystemer designet specifikt til Dance Club Market. MD2 er et mid-high modul, der anvender to af JBLs otte tommer 2169H Differential Drive® transducere til mid-band-gengvivelse og 2453H-SL til høje frekvenser. MD2 håndterer frekvenser fra 300 Hz til 20 kHz. MD2 er beregnet til at blive brugt sammen med MD1 super tweeter, MD3 lavfrekvenssystem og MD7 ultra høj-output subwoofer-system. Når alle elementer kombineres, danner de et højenergi fem-vejs dance-system med hidtil uset troværdighed, klarhed og betagende renhed.

Funktioner

Dobbelt JBL 2169H 8" Neodymium Differential Drive® midrange-drivere
Stort format JBL 2453H-SL
4" dæmpet titanium membran kompressionsdriver
Lav forvrængning
Høj troværdighed

Applikationer

Sofistikerede danseklubber
Overalt hvor højenergisk dansmusik er påkrævet

Downloads

Dokumenter

	Sprog	Størrelse	Uploadet
Marquis Dance Brochure opdateret: apr 2026		538 kB	apr 2026
MD2 Spec Sheet opdateret: apr 2026		857 kB	apr 2026

Data Sheets

	Størrelse	Uploadet
MD2 Spec Sheet opdateret: okt 2019	857 kB	okt 2019

Specifications

	Størrelse	Uploadet
Marquis Dance Club Series Spec Sheets opdateret: jul 2019	3,97 MB	jul 2019

Brochures

	Størrelse	Uploadet
Marquis Dance Club Series Brochure opdateret: jul 2019	538 kB	jul 2019

CAD Drawings

	Størrelse	Uploadet
Marquis Dance Series Customer Drawings PDF opdateret: okt 2019	205 kB	okt 2019
Marquis Dance Series 3D DXF Drawings opdateret: okt 2019	10,4 MB	okt 2019
Marquis Dance Series 2D DXF Drawings opdateret: okt 2019	612 kB	okt 2019

Compliances

	Størrelse	Uploadet
Marquis Dance Club Series Declaration of Conformity opdateret: okt 2019	144 kB	okt 2019

Speaker Tunings

	Størrelse	Uploadet
Marquis Dance Club Series Tunings opdateret: okt 2019	1,47 MB	okt 2019

Images

	Størrelse	Uploadet

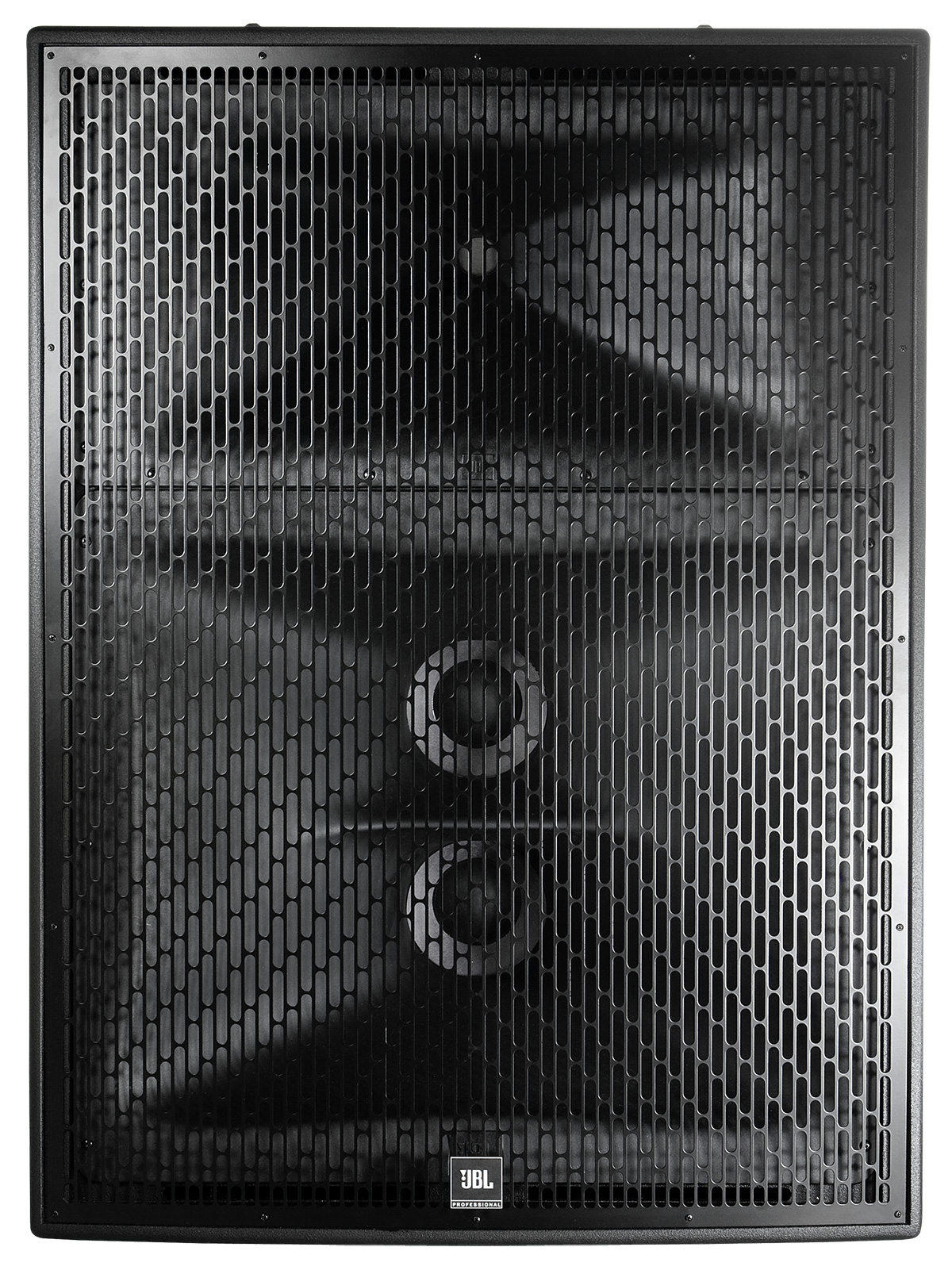

MD2 Hi-Res Image 2 opdateret: jul 2019	711 kB	jul 2019

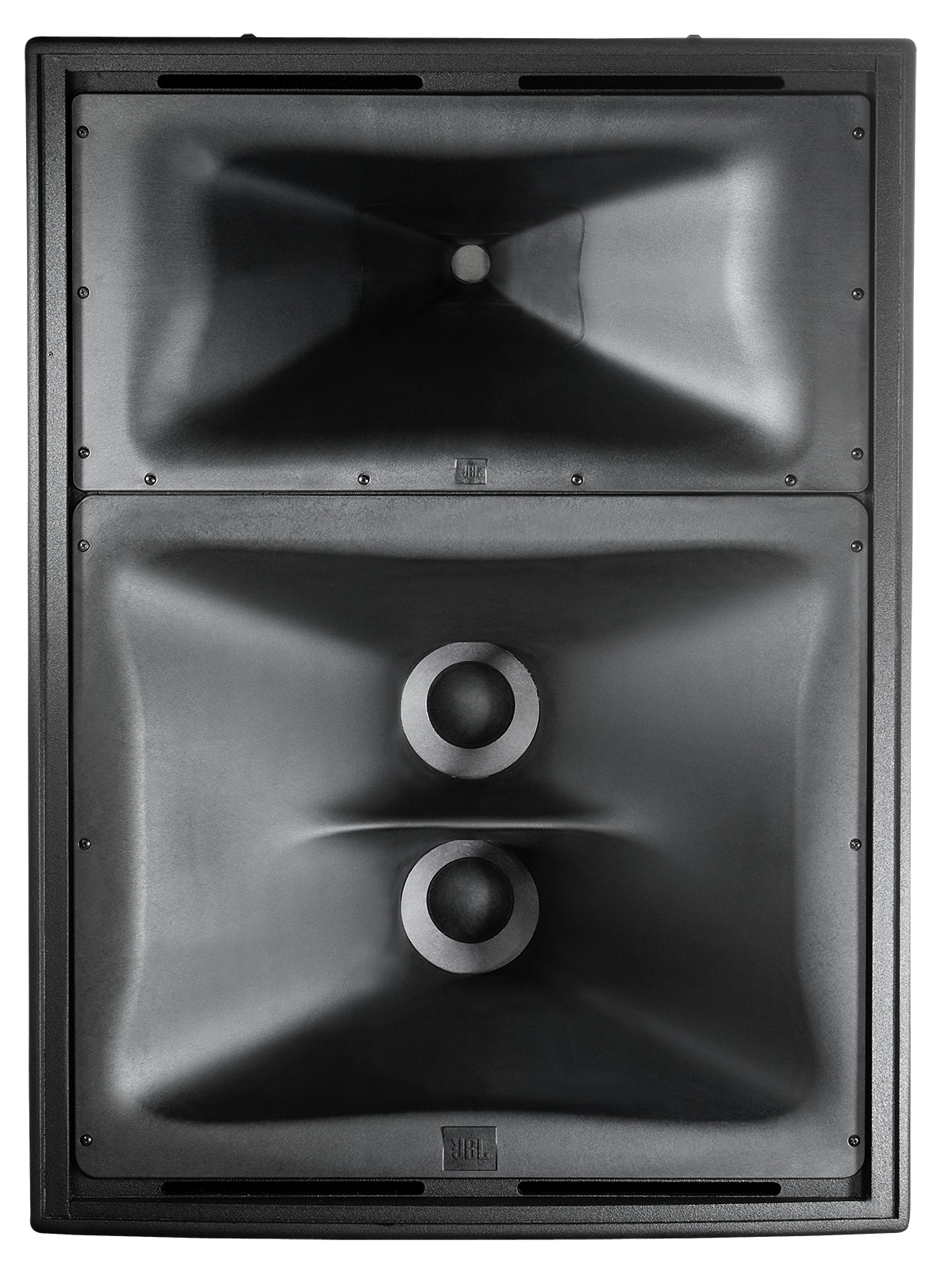

MD2 Hi-res image opdateret: jul 2019	534 kB	jul 2019

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
Frequency Response (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Nominal Impedance	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
Weight	52.2 kg (115 lb)
