JBL Professional Control 47LP

صور أكبر

منخفض الارتفاع

مبني على نفس منصة Control 47C/T، يمثل Control 47LP طرازًا منخفض الارتفاع مخصصًا للمواقع ذات مساحة محدودة فوق السقف (بعمق 5.6 بوصات فقط). يتميز النظام بنفس الخصائص الصوتية الممتازة والتغطية الواسعة بزاوية 120° مثل Control 47C/T، وهو مثالي للتطبيقات التي تتراوح من المطاعم والمتاجر إلى الكازينوهات الكبيرة وغيرها.

الميزات

Shallow Backcan Version of 47C/T for locations with limited clearance
Same Sonic Signature as Control 47C/T Allows Mixing & Matching of mode
Proprietary Conical RBI® Technology Provides Wide, Consistent Coverage
Flat Frequency Response and Superior Performance
Elegant design fits any décor

التنزيلات

Data Sheets

	الإصدار	الحجم	تاريخ التحميل
Control 47LP Spec Sheet الإصدار C, تم التحديث: أبريل 2020	C	969 KB	أبريل 2020

Manuals

	الإصدار	الحجم	تاريخ التحميل
Ceiling Speaker Accessory Guide الإصدار A, تم التحديث: مايو 2026	A	127 KB	مايو 2026

Brochures

	الإصدار	اللغة	الحجم	تاريخ التحميل
Control Contractor Brochure (2024) الإصدار D, تم التحديث: فبراير 2024	D		14 MB	فبراير 2024
Control Contractor Brochure (2025) الإصدار A, تم التحديث: مارس 2026	A		23 MB	مارس 2026
Control 40 Brochure تم التحديث: سبتمبر 2019			716 KB	سبتمبر 2019
Control Contractor Brochure (2026) تم التحديث: مارس 2026			21 MB	مارس 2026

CAD Drawings

	الحجم	تاريخ التحميل
Control 47LP 2D Drawing تم التحديث: أبريل 2019	184 KB	أبريل 2019
Control 47LP 3D Drawing تم التحديث: أبريل 2019	2.71 MB	أبريل 2019

Compliances

	الحجم	تاريخ التحميل
Control 40 Series Declaration of Conformity تم التحديث: أكتوبر 2019	154 KB	أكتوبر 2019
JBL Control Series Passive Speakers DoC تم التحديث: ديسمبر 2019	179 KB	ديسمبر 2019

Software

	الإصدار	الحجم	تاريخ التحميل
Distributed System Design (DSD) الإصدار 3.9, تم التحديث: نوفمبر 2025	3.9	612 KB	نوفمبر 2025

Simulation Data

	الحجم	تاريخ التحميل
Ease SPK/DLL Files - Full JBL Pro Line تم التحديث: مايو 2024	21 MB	مايو 2024

User Guides

	الحجم	تاريخ التحميل
Control 40 Users Guide تم التحديث: أكتوبر 2020	934 KB	أكتوبر 2020

Accessories

	الحجم	تاريخ التحميل
MTC-CS-Teth1 Press-In Grille Safety Tether تم التحديث: سبتمبر 2021	204 KB	سبتمبر 2021

Technical Papers

	اللغة	الحجم	تاريخ التحميل
C40 RBI White Paper تم التحديث: أغسطس 2021		1.02 MB	أغسطس 2021

Images

	الحجم	تاريخ التحميل

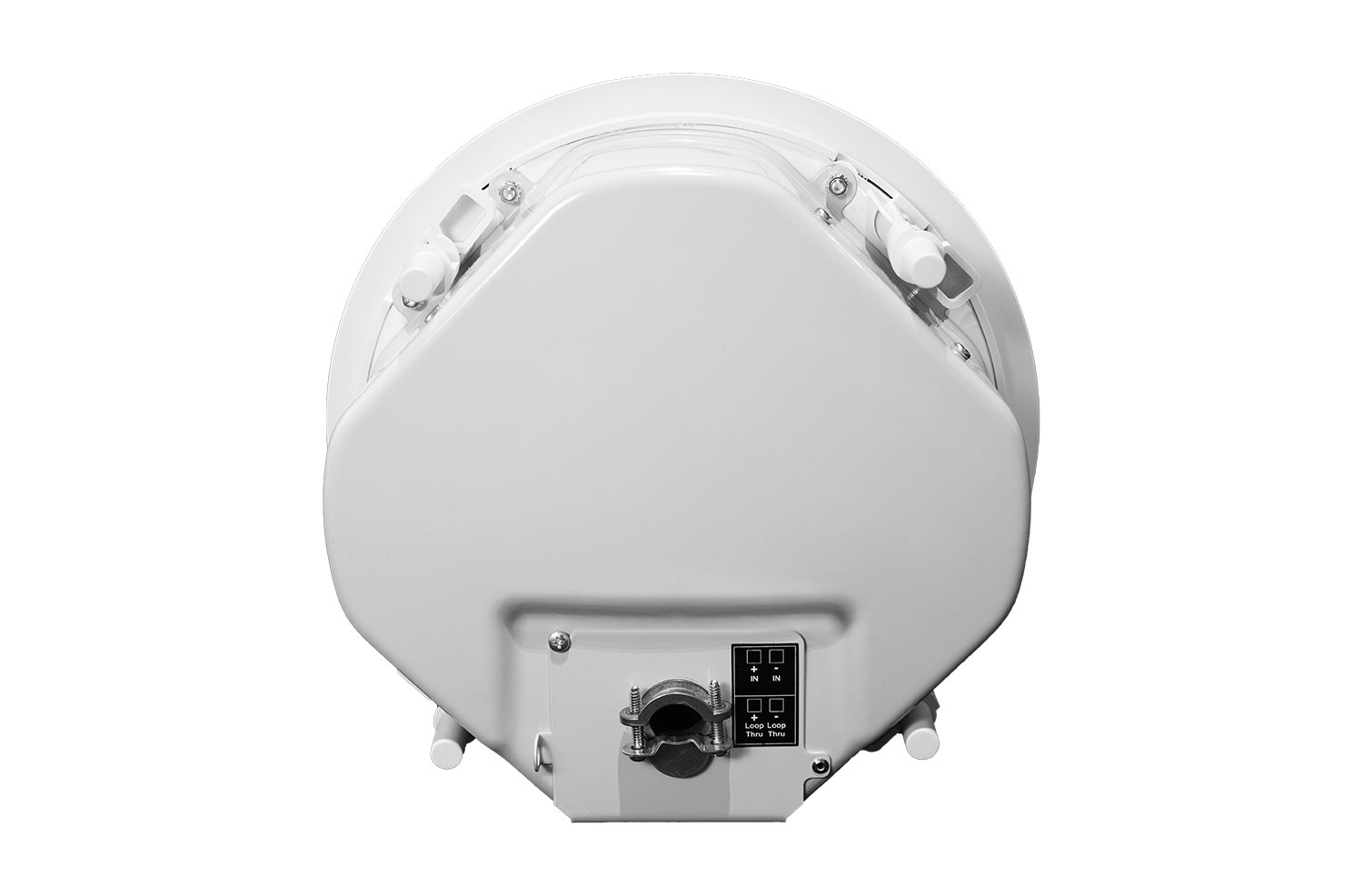

Control 47LP 04 تم التحديث: أبريل 2019	58.9 KB	أبريل 2019

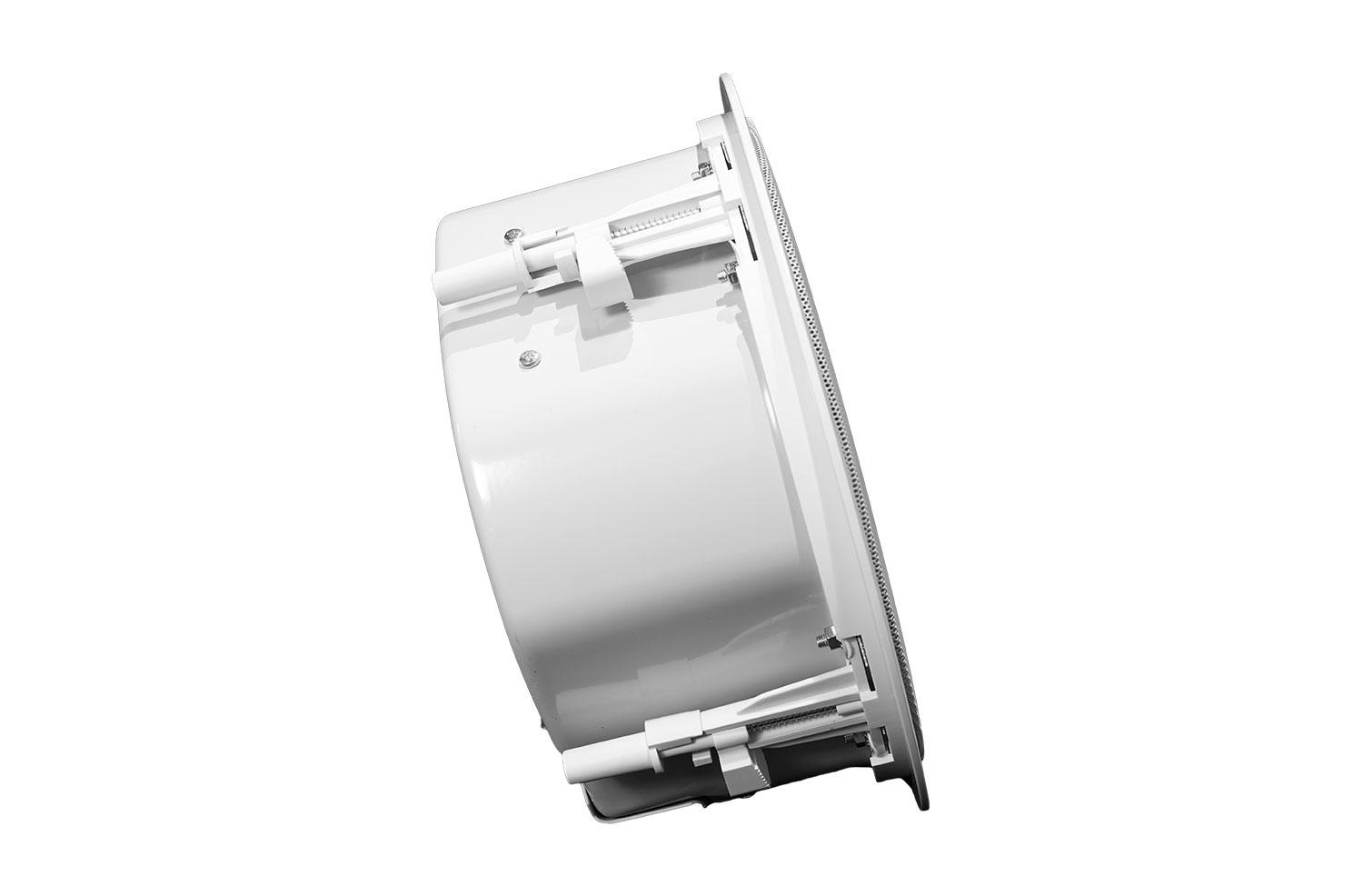

Control 47LP 03 تم التحديث: أبريل 2019	55.9 KB	أبريل 2019

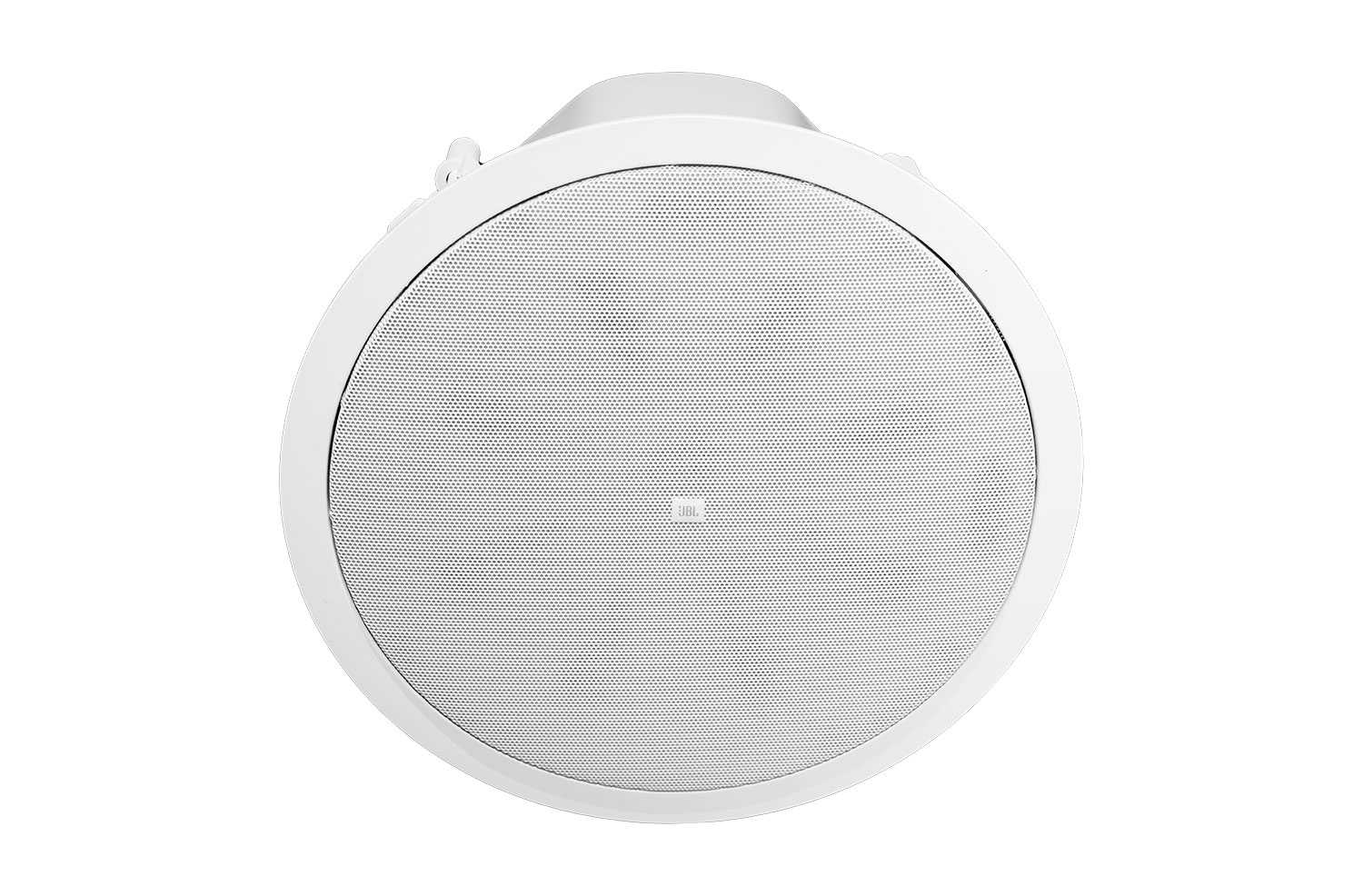

Control 47LP 02 تم التحديث: أبريل 2019	209 KB	أبريل 2019

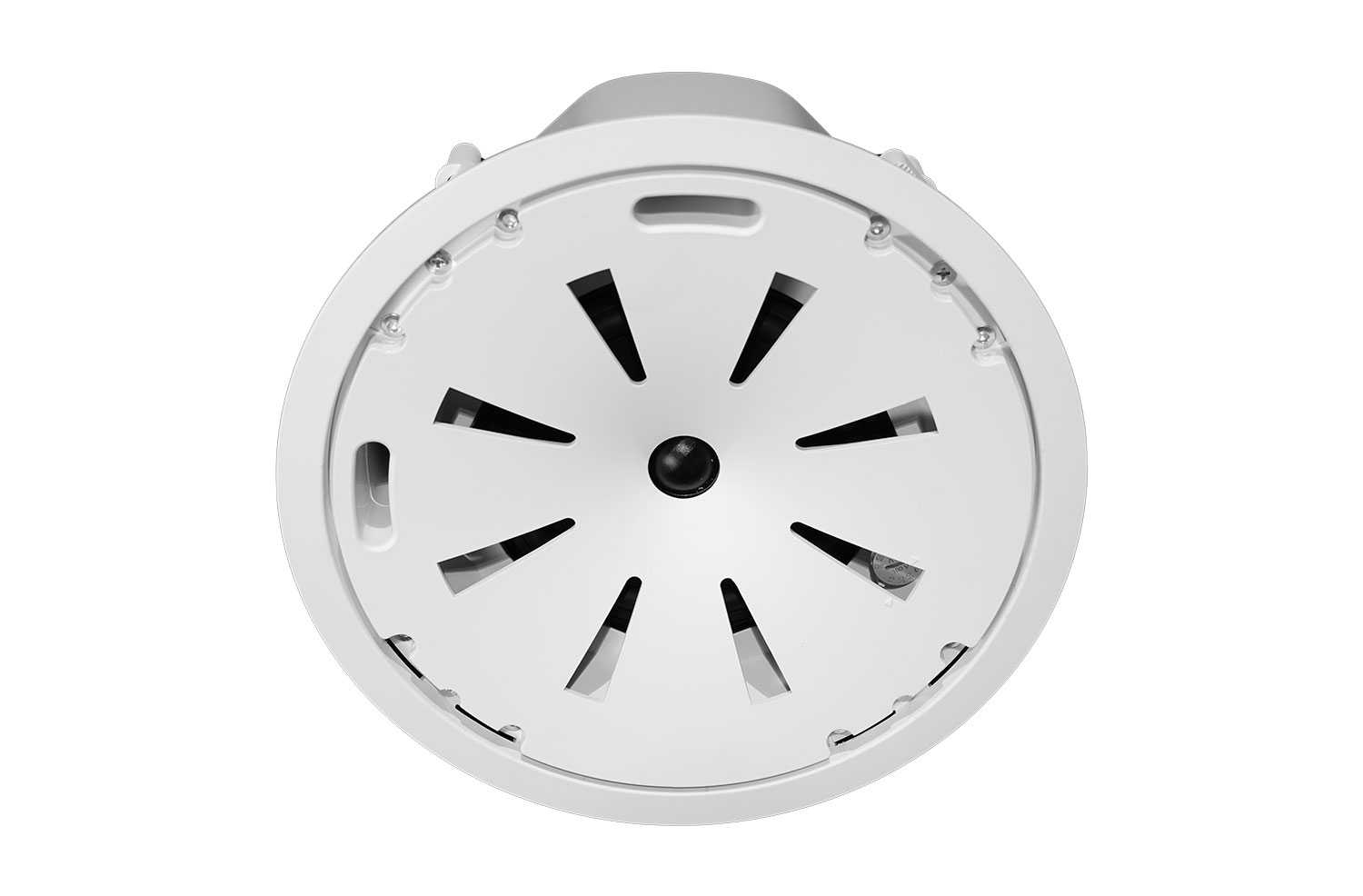

Control 47LP 01 تم التحديث: أبريل 2019	63.4 KB	أبريل 2019

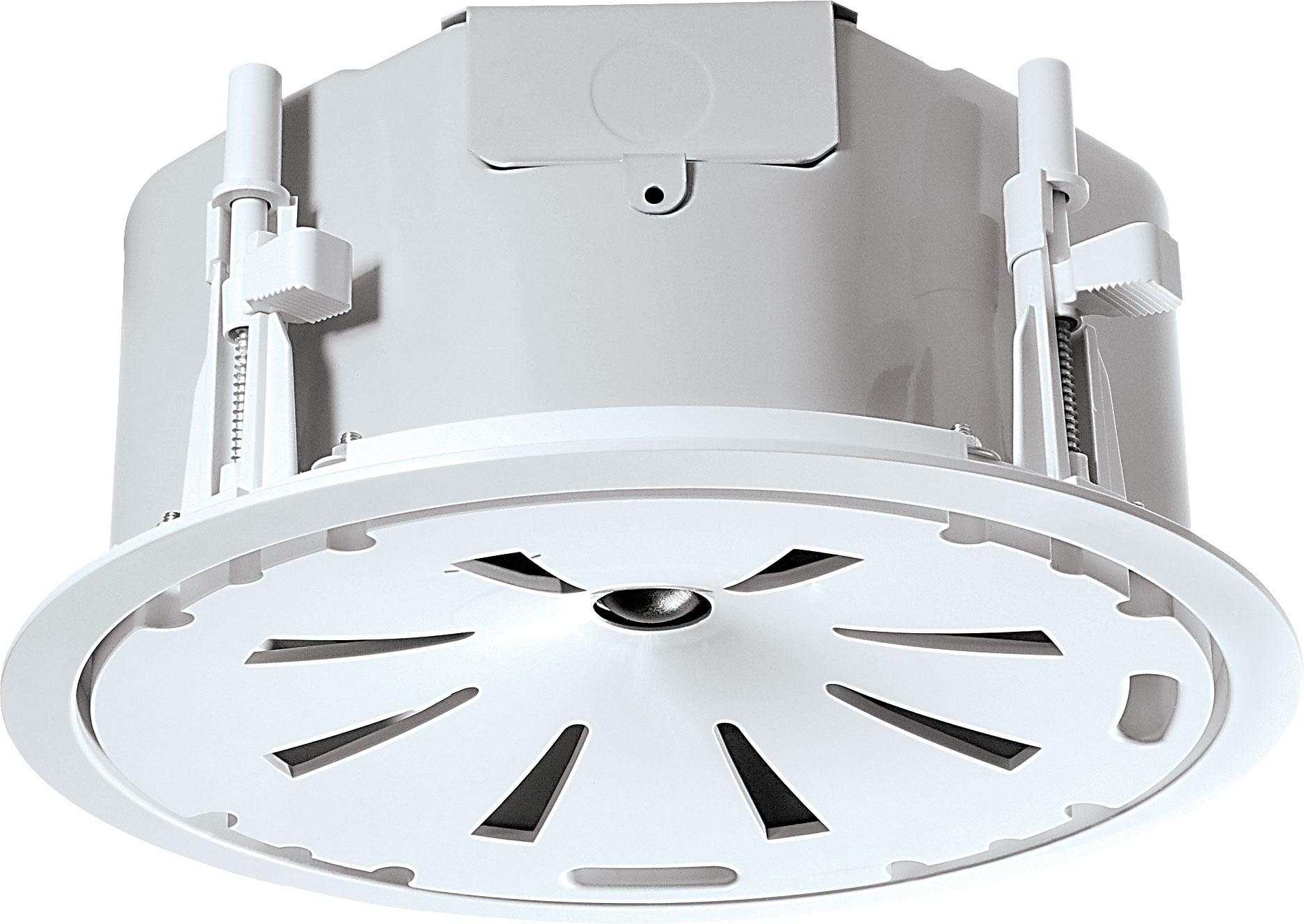

Control 47LP HiRes تم التحديث: أبريل 2019	217 KB	أبريل 2019

Speaker Tunings

	الإصدار	الحجم	تاريخ التحميل
Commercial, CBT, and AWC Tunings 220616 الإصدار A, تم التحديث: مايو 2023	A	557 KB	مايو 2023

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range	68 Hz - 20 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), hrs
Sensitivity	91 dB (1kHz - 16 kHz)
Transformer Taps	60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle	120° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Dimensions (Diameter x Depth)	305mm Diameter x 142mm Diameter Depth (12.0 in x 5.6 in)
Maximum SPL (1m)	110 dB (low-impedance, 116 dB peak) 109 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	282 mm Diameter (11.1 in) (cardboard cutout template included)
Optional Accessories	MTC-47NC New Construction Bracket MTC-47MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

الملحقات

MTC-48TRx12 | Tile Rail for 4' x 4' Ceiling Tiles

صور أكبر

Tile Rail for 4' x 4' Ceiling Tiles

MTC-48TRx12 is an accessory tile rail for installing many of JBL’s ceiling loudspeakers into 4 ft by 4 ft
(1200 x 1200 mm; 48 x 48 inch) ceiling tiles in suspended ceiling applications.

Can be used with any JBL ceiling speakers having the C-ring/tile-rail mounting system.
Includes (at product release):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Not for JBL speakers that install with tile bridges (such as CSS Series, 8138, C227C/CT, C300 Series models). Check with JBL Professional Customer Service for most up-to-date compatibility list.
Inverted V-groove provides support to the tile rail grid in case of tile failure while reducing vibration transfer to – and rattling from – ceiling tile grid system.
1.2 mm (0.05 in) metal thickness provides the additional support required by the long span.
Multiple C-ring mounting holes. Additional hole locations drillable by installer.
One MTC-48TRx12 is a pack of 12 tile rails, enough for 6 speakers (2 per speaker).
