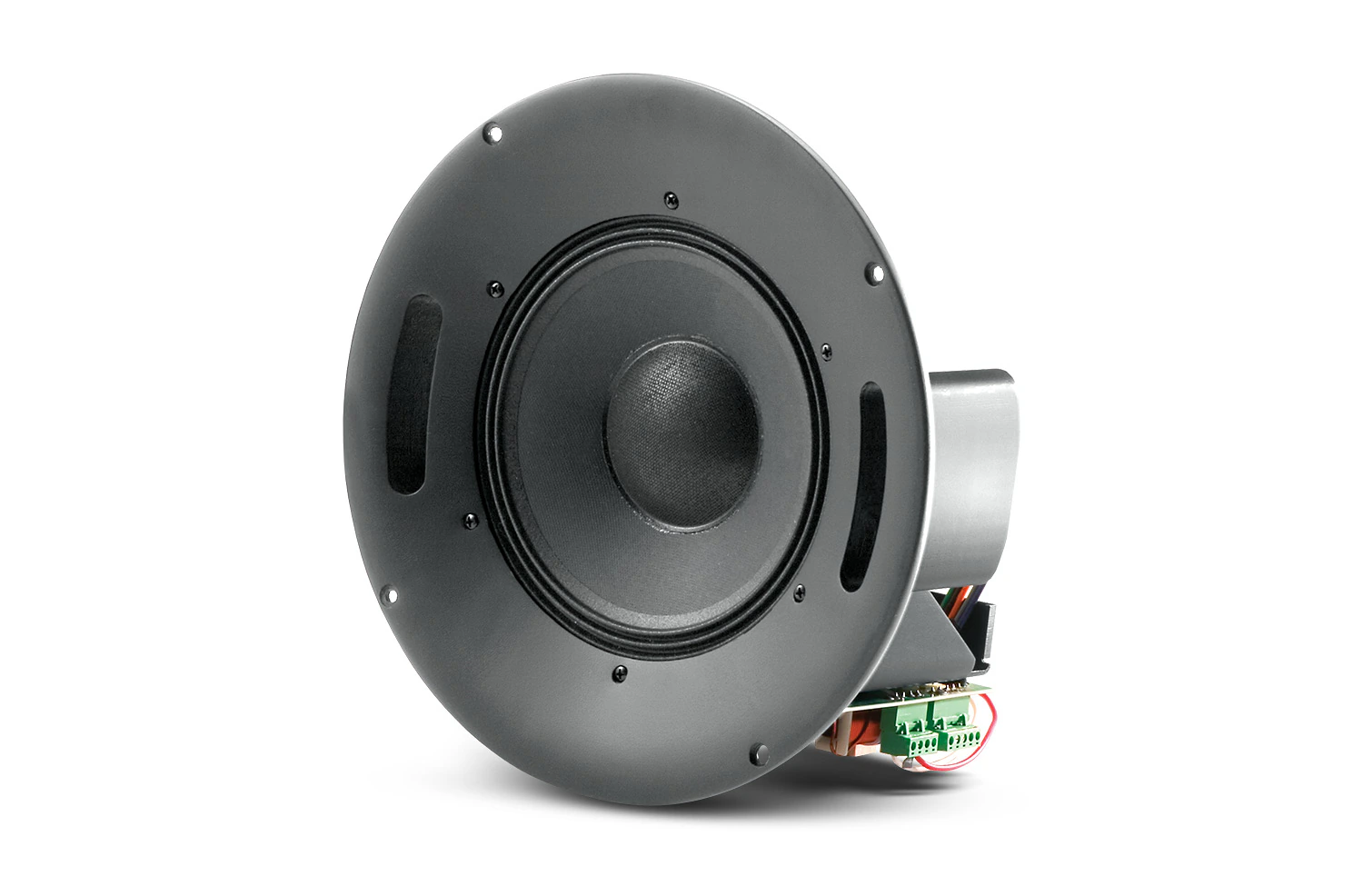

مكبر صوت سقفي محوري 8 بوصات مع مشغل ضغط التردد العالي
تم تطوير Control 328CT من الصفر لتقديم أداء استثنائي من الجيل التالي في تصميم مكبر صوت سقفي محوري بمصدر نقطة.
صور أكبر
الميزات
- التحكم المستمر في نمط البث الواسع بزاوية 120° يغطي مساحة كبيرة جداً.
- الحاجز المثبت المشكّل يوفر التحكم في النمط لقرن بحجم 300 ملم (12 بوصة) من مشغل بحجم 200 ملم (8 بوصات).
- المكونات
• مضخم صوت بحجم 200 ملم (8 بوصات) بمخروط معزز بالكيفلار وملف صوتي بحجم 50 ملم (2 بوصة).
• مشغل ضغط بمخرج 25 ملم (1 بوصة). - وضوح استثنائي للكلام والغناء مع استجابة تردد موسعة للموسيقى.
- معالجة الطاقة 250 واط مع حساسية عالية جداً توفر قدرة SPL عالية.
- شبكة فاصل متقدمة بميل عالي للتغطية المستمرة والنطاق الأوسط سلس وطبيعي.
- شبكة حديثة نظيفة وصندوق خلفي اختياري متاح.
التنزيلات
الوثائق
| الحجم | |
Control 300 Brochure
تم التحديث: أبريل 2026
|
2.9 MB |
|
Control 328C_CT Spec Sheet
تم التحديث: أبريل 2026
|
720 KB |
|
Control 328C-CT Backcan Assembly Instructions
تم التحديث: أبريل 2026
|
539 KB |
|
Control 300 Transformer Bypass
تم التحديث: أبريل 2026
|
59.2 KB |
|
Control 300 Transformer Insertion Loss
تم التحديث: أبريل 2026
|
15.4 KB |
|
Control 300 User Guide
تم التحديث: أبريل 2026
|
2.02 MB |
Specifications
| الحجم | |
|
|
720 KB |
Manuals
| الحجم | |
|
|
59.2 KB |
|
|
15.4 KB |
Brochures
| الحجم | |
|
|
23 MB |
|
|
2.9 MB |
|
|
21 MB |
CAD Drawings
| الحجم | |
|
|
1.39 MB |
Compliances
| الحجم | |
|
|
179 KB |
|
|
92.7 KB |
Software
| الحجم | |
|
|
612 KB |
User Guides
| الحجم | |
|
|
2.02 MB |
EASE Files
| الحجم | |
|
|
1.08 MB |
Accessories
| الحجم | |
|
|
570 KB |
Speaker Tunings
| الحجم | |
|
|
557 KB |
Install Guides
| الحجم | |
|
|
539 KB |
إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.
القطع والخدمة
المواصفات
| Frequency Range (-10dB) | 45 Hz – 18 kHz |
| Power Rating | See transformer taps |
| Transformer Taps | 68W, 34W, 17W, (& 8.5W @ 70V) |
| Frequency Response (±3 dB) | 60Hz – 16 kHz |
| Coverage Angle | 120° conical, constant directivity |
| Impedance | 8 ohms |
| Directivity Factor (Q) | 7.0 (Avg 1k - 16kHz) |
| Directivity Index (DI) | 8.5dB (Avg 1k - 16kHz) |
| Sensitivity | 93 dB (1 kHz - 16 kHz) |
| Maximum SPL (1m) | 118 dB (top 70V/100V tap) |
| Crossover Network | 1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate |
| Dimensions (H x W x D) | 305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 218 mm (8.6 in) |
| Input Connectors | Screw locking barrier strip for bare wire |
| Drivers | LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (wood-lined; accessory) |
| Baffle/Rim | Metal, round, driver pre-mounted to baffle, ported. |
| Ceiling Cutout Size | 310 mm (12.2 in) diameter (for MTC-300BB8 backcan) |
| Included Accessories | Ported baffle pre-attached, plus transformer on 328CT. |
| Optional Accessories | MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet) |
| Plenum Usage | Yes, with accessory backcan |
الملحقات
MTC-RG6/8 | - Preserves the English product names "Control 200" and "Control 300" as-is - Uses the established Arabic term "شبكة" (grille/mesh) - Includes the descriptor "دائرية" (round) with correct feminine agreement matching "شبكة" - Maintains proper MSA syntax and professional B2B register - Uses the conjunction "و" (and) naturally
صور أكبر
شبكة دائرية لسلسلة Control 200 و Control 300
- هيكل معدني بسمك 19 متين لضمان موثوقية دائمة.
- تصميم منحوت للحصول على مظهر أنيق، مثالي لأي ديكور أو إطار معماري.
- الطلاء الزنكي يوفر سطحاً مقاوماً للصدأ والخدوش لسنوات عديدة من الاستخدام بدون صيانة.
- طلاء المسحوق النهائي يقلل الخدوش ويمكن إعادة طلاؤه بسهولة ليطابق أي لون للغرفة.
الوثائق
-
MTC-RG6/8 Spec Sheet
[79.8 KB]
-
Control 227C Install Sheet
[590 KB]
-
MTC-RG6/8 Hi Res Photo
[212 KB]
-
Brackets Declaration of Conformity
[141 KB]
MTC-SG6/8 | شبكة مربعة لسلسلة Control 200 و Control 300
صور أكبر
شبكة مربعة لسلسلة Control 200 و Control 300
- هيكل معدني بسماكة 19 gauge متين لموثوقية دائمة.
- تصميم منحوت للمظهر الأنيق، مناسب تماماً لأي ديكور أو إعداد معماري.
- الطلاء بالزنك يوفر سطحاً مقاوماً للصدأ والخدوش لسنوات من الاستخدام بدون صيانة.
- طلاء النهاية المسحوق يقلل من الخدش ويمكن إعادة طلاؤه بسهولة لمطابقة أي لون غرفة.
الوثائق
-
MTC-SG6/8 Spec Sheet
[557 KB]
-
MTC-SG6/8 Hi Res
[337 KB]
MTC-TB6/8 | The existing Arabic translation needs improvement. Here's the corrected version: جسر البلاط لسلسلة Control 200 وسلسلة Control 300
صور أكبر
```html
Tile Bridge لسلسلة Control 200 وControl 300
```
- بناء قوي من الفولاذ بعيار 18 مع طلاء مسحوق بقاعدة إيبوكسي.
- تصميم Over-The-Grid يقلل من انتقال الصوت إلى شبكة السقف، مما يقلل من الاهتزاز.
- فتحة بحجم 310 مم (12.2 بوصة) تستوعب موديلات Control 328C/CT و Control 227C/CT.
- يتناسب مع شبكات بلاط بحجم 610 مم (24 بوصة) و 600 مم (23.6 بوصة).
الوثائق
-
MTC-TB6/8 Spec Sheet
[530 KB]
MTC-300BB8 | صندوق خلفي بسعة 1 قدم مكعب لسلسلة Control 300 مع محركات 8 بوصات
صور أكبر
✓ **HTML structure preserved** — `
`, `
`, and `
` tags intact
✓ **Technical terminology correct** — صندوق خلفي (backcan), مشغلات (drivers)
✓ **Model/product names unchanged** — Control 300 Series retained in English
✓ **Units preserved** — قدم مكعب (cubic foot), بوصات (inches) with Western numerals
✓ **Grammar & agreement** — Proper gender and number agreement throughout
✓ **Register** — Professional B2B tone maintained
✓ **MSA** — Modern Standard Arabic used throughout
- هيكل معدني سميك من قياس 16 غيج.
- مبطّن بـ MDF بسمك 12 ملم (½ بوصة) للقضاء على الرنين وتوفير استجابة باص إضافية.
- فتحات على الأعلى والجانب.
الوثائق
-
MTC-300BB8 Spec Sheet
[2.71 MB]
-
Accessing the Conduit Knockouts
[116 KB]
-
Control 300 Ceiling Speaker Backboxes / Backcans
[1.1 MB]
-
Control 300 Ceiling Speakers
[1.39 MB]
-
JBL Brackets
[152 KB]
-
Brackets Declaration of Conformity
[141 KB]
MTC-300T150 | محول 150 واط
صور أكبر
محول بقوة 150 واط
للاستخدام على خطوط مكبرات الصوت الموزعة بـ 70V أو 100V.
الوثائق
-
MTC-300T150 Spec Sheet
[220 KB]
