JBL Professional Control 328CT

拡大画像

8" Coaxial Ceiling Loudspeaker with HF Compression Driver

Control 328CT has been engineered from the ground up to deliver exceptional next-generation performance in a coaxial point source design ceiling loudspeaker.

特長

Consistent 120° broadband pattern control covers an extremely large area.
Shaped mounting baffle provides the pattern control of a 300 mm (12 in) horn from a 200 mm (8 in) driver.
Components
• 200 mm (8 in) woofer with Kevlarreinforced cone and 50 mm (2 in) voice-coil.
• 25 mm (1" exit) compression driver.
Extraordinary clarity for speech and vocals with extended frequency response for music.
250 Watt power handling with very high sensitivity provides high SPL capability.
Advanced high-slope crossover network for constant coverage and smooth, natural midrange.
Clean, contemporary grille and optional backbox available.

ダウンロード

ドキュメント

	言語	サイズ	アップロード日
Control 300 Brochure 更新: 2026年4月		2.9MB	2026年4月
Control 328C_CT Spec Sheet 更新: 2026年4月		720KB	2026年4月
Control 328C-CT Backcan Assembly Instructions 更新: 2026年4月		539KB	2026年4月
Control 300 Transformer Bypass 更新: 2026年4月		59.2KB	2026年4月
Control 300 Transformer Insertion Loss 更新: 2026年4月		15.4KB	2026年4月
Control 300 User Guide 更新: 2026年4月		2.02MB	2026年4月

Specifications

	サイズ	アップロード日
Control 328C/CT Spec Sheet 更新: 2019年4月	720KB	2019年4月

Manuals

	サイズ	アップロード日
Transformer Bypass on Control 321CT, Control 322CT, or Control 328CT 更新: 2019年10月	59.2KB	2019年10月
Control 300 Series Transformer Insertion Loss Chart 更新: 2019年10月	15.4KB	2019年10月

Brochures

	バージョン	言語	サイズ	アップロード日
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control 300 Brochure 更新: 2019年4月			2.9MB	2019年4月
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月

CAD Drawings

	サイズ	アップロード日
Control 300 Ceiling Speakers 更新: 2019年10月	1.39MB	2019年10月

Compliances

	サイズ	アップロード日
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月
Control 300 Series Declaration of Conformity 更新: 2019年10月	92.7KB	2019年10月

Software

	バージョン	サイズ	アップロード日
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

User Guides

	サイズ	アップロード日
Control 300 User Guide 更新: 2019年4月	2.02MB	2019年4月

EASE Files

	サイズ	アップロード日
Control 300 Series GLL Files 更新: 2024年5月	1.08MB	2024年5月

Accessories

	バージョン	サイズ	アップロード日
Ceiling Speaker Accessory Guide バージョン 2026-04, 更新: 2026年5月	2026-04	570KB	2026年5月

Speaker Tunings

	バージョン	サイズ	アップロード日
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

Install Guides

	サイズ	アップロード日
Control 328C/CT Assembly Guide 更新: 2019年4月	539KB	2019年4月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Frequency Range (-10dB)	45 Hz – 18 kHz
Power Rating	See transformer taps
Transformer Taps	68W, 34W, 17W, (& 8.5W @ 70V)
Frequency Response (±3 dB)	60Hz – 16 kHz
Coverage Angle	120° conical, constant directivity
Impedance	8 ohms
Directivity Factor (Q)	7.0 (Avg 1k - 16kHz)
Directivity Index (DI)	8.5dB (Avg 1k - 16kHz)
Sensitivity	93 dB (1 kHz - 16 kHz)
Maximum SPL (1m)	118 dB (top 70V/100V tap)
Crossover Network	1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate
Dimensions (H x W x D)	305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 218 mm (8.6 in)
Input Connectors	Screw locking barrier strip for bare wire
Drivers	LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (wood-lined; accessory)
Baffle/Rim	Metal, round, driver pre-mounted to baffle, ported.
Ceiling Cutout Size	310 mm (12.2 in) diameter (for MTC-300BB8 backcan)
Included Accessories	Ported baffle pre-attached, plus transformer on 328CT.

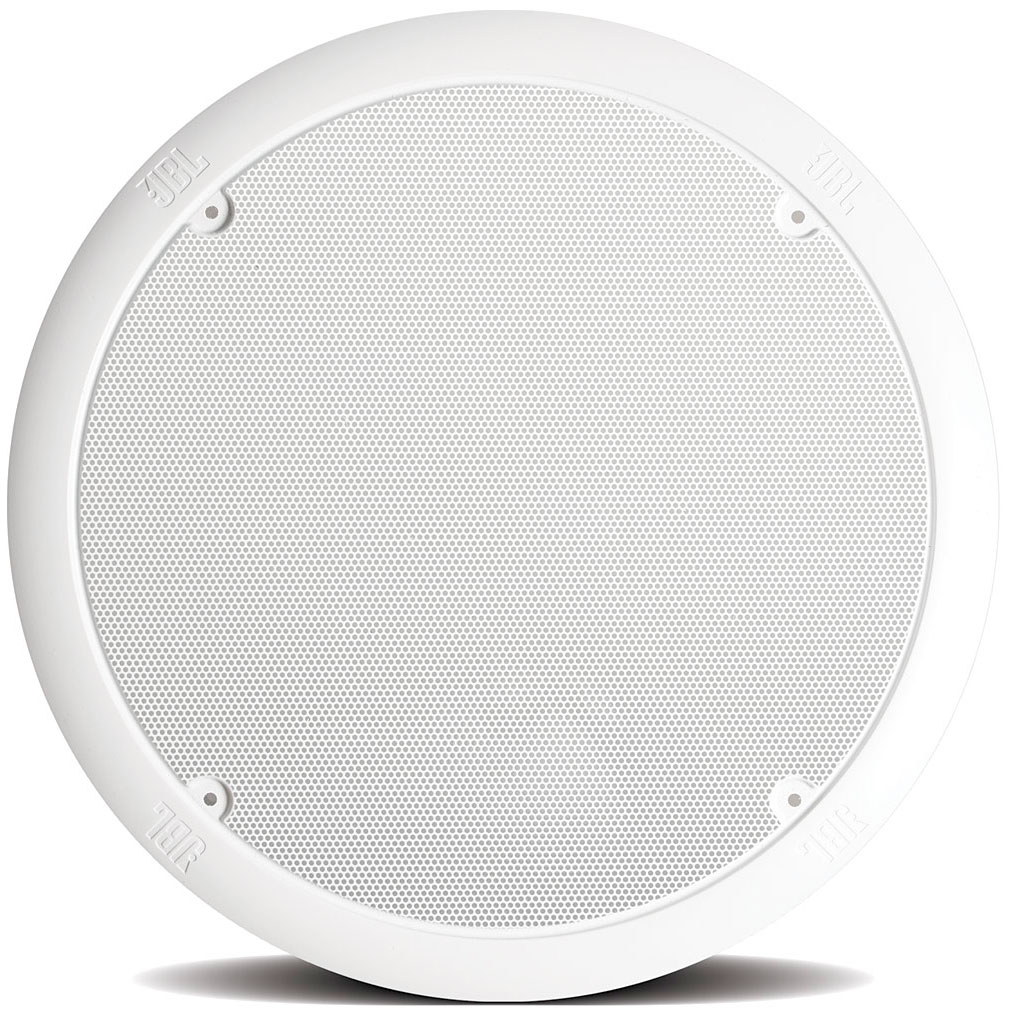

Optional Accessories	MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet)
Plenum Usage	Yes, with accessory backcan
