JBL Professional MD49

Imagens maiores

Coluna de Alta Potência 4 Vias com 2 Altifalantes de Graves de 15"

A Série Marquis Dance Club da JBL é uma família inovadora de sistemas de colunas concebida especificamente para o Mercado de Discotecas. O MD49 é um sistema de baixa frequência de alta potência 90° x 50° com duplos altifalantes de 15" utilizando transdutores de Accionamento Diferencial CMCD82H 2265H duplos, altifalante de gama média CMCD82H de 8", condutor de compressão com diafragma de 3" 2432H e super-tweeters ST400 duplos. Todas as colunas da Série Marquis oferecem fidelidade sem precedentes, clareza e pureza impressionante.

Características

Dual woofers JBL 2265H 3" bobina de voz dupla – lacuna magnética dupla Differential Drive®
Controlador de compressão de médios JBL CMCD-82H 8"
Controlador de compressão JBL 2432H diafragma 3", saída 1.5"
Guia de ondas PT™ Progressive Transition 90° x 50°
Dual Super Tweeters JBL Selenium ST400
Sistema quad-amplificado 4 vias

Aplicações

Discotecas de dança sofisticadas
Qualquer local onde seja necessária música de dança de alta energia

Descarregamentos

Documentos

	Idioma	Tamanho	Carregado
Marquis Dance Brochure atualizado: abr 2026		500 KB	abr 2026
MD49 Spec Sheet atualizado: abr 2026		500 KB	abr 2026

Data Sheets

	Tamanho	Carregado
MD49 Spec Sheet atualizado: out 2019	500 KB	out 2019

Specifications

	Tamanho	Carregado
Marquis Dance Club Series Spec Sheets atualizado: jul 2019	4 MB	jul 2019

Brochures

	Tamanho	Carregado
Marquis Dance Club Series Brochure atualizado: jul 2019	500 KB	jul 2019

CAD Drawings

	Tamanho	Carregado
Marquis Dance Series Customer Drawings PDF atualizado: out 2019	200 KB	out 2019
Marquis Dance Series 3D DXF Drawings atualizado: out 2019	10 MB	out 2019
Marquis Dance Series 2D DXF Drawings atualizado: out 2019	600 KB	out 2019

Compliances

	Tamanho	Carregado
Marquis Dance Club Series Declaration of Conformity atualizado: out 2019	100 KB	out 2019

Simulation Data

	Versão	Tamanho	Carregado
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	20 MB	mai 2023

Speaker Tunings

	Tamanho	Carregado
Marquis Dance Club Series Tunings atualizado: out 2019	1 MB	out 2019

Images

	Tamanho	Carregado

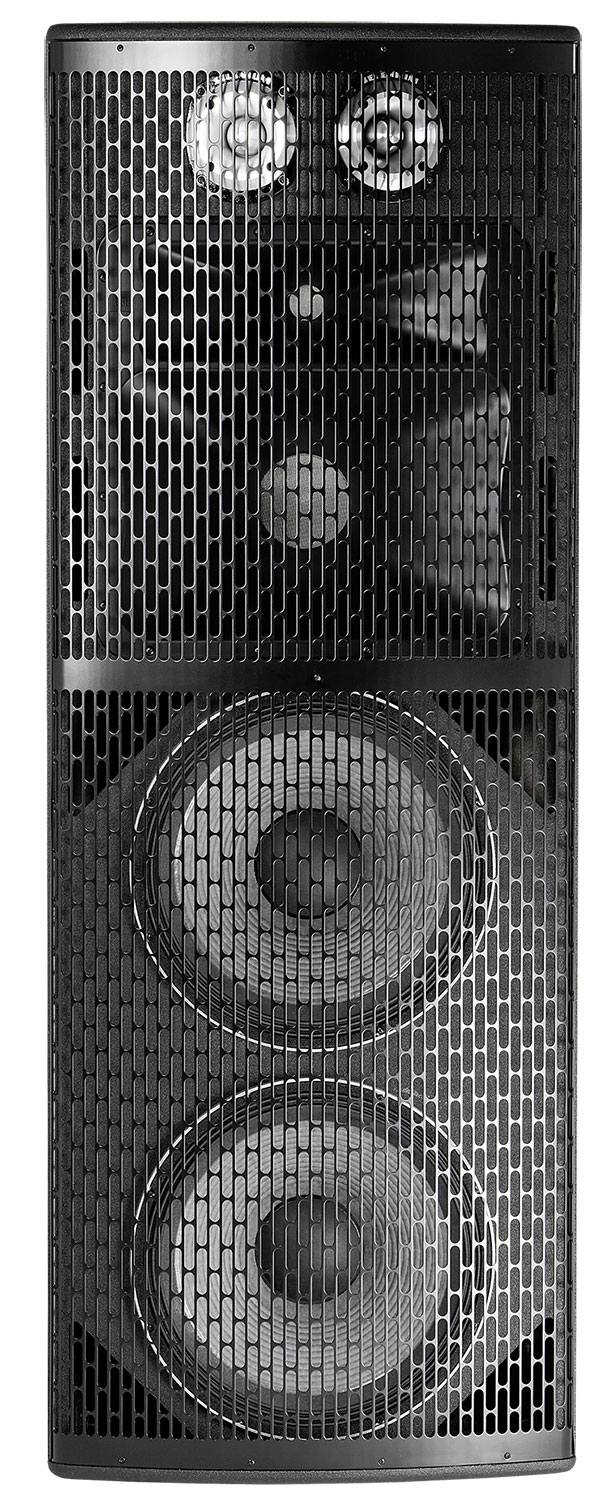

MD49 Hi-Res Image 2 atualizado: jul 2019	300 KB	jul 2019

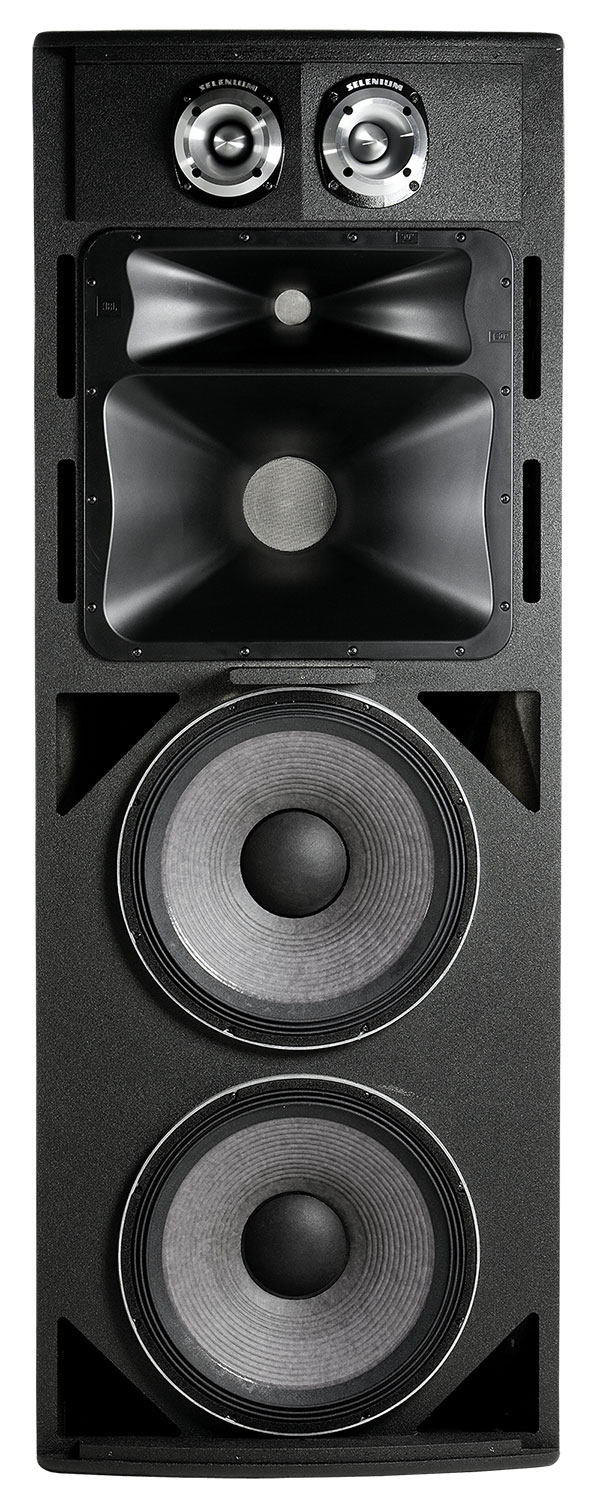

MD49 Hi-Res Image atualizado: jul 2019	200 KB	jul 2019

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 WHF: 75 WUHF: 130 W
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	10
Directivity Index (DI)	10 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.7 kHz, 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 OhmsUHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, s.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K95MH
Super Tweeter	2 x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity (1W @ 1m)	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 655.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
